Svolgimento Tavole Disegno II

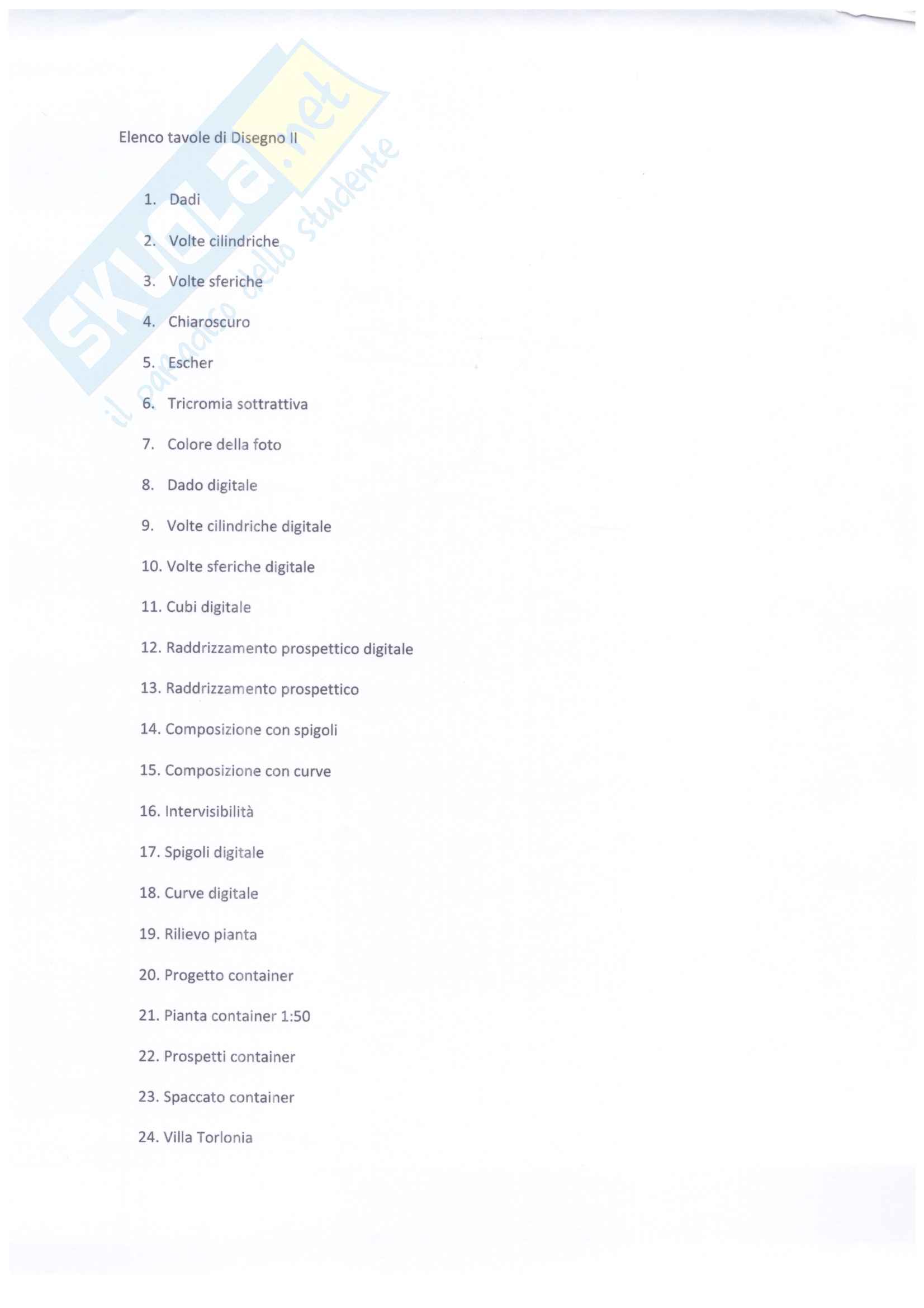

Elenco tavole di Disegno II

1. Dadi
2. Volte cilindriche
3. Volte sferiche
4. Chiaroscuro
5. Escher
6. Tricomia sottrattiva
7. Colore della foto
8. Dado digitale
9. Volte cilindriche digitale
10. Volte sferiche digitale
11. Cubi digitale
12. Raddrizzamento prospettico digitale
13. Raddrizzamento prospettico
14. Composizione con spigoli
15. Composizione con curve
16. Intervisibilità
17. Spigoli digitale
18. Curve digitale
19. Rilievo pianta
20. Progetto container
21. Piante container 1:50
22. Prospetti container
23. Spaccato container
24. Villa Torlonia

1

6.75

2

3.375

Tracciare l'asse della volta e prolungarlo fino al punto 1 appartenente al semicerchio appena tracciato

Tracciare la parallela 01-asse passante per il punto H' e determinare sul piano d'imposta il punto 2

Tracciare il segmento 12 Tracciare la perpendicolare al segmento, passante per il punto H. Tracciate la perpendicolare ad essa fino a determinare il punto 4 sul prolungamento del piano di imposta

Disegnare la generatrice di contorno apparente g' (passante per il punto 4 appena determinato)

Suddividere la circonferenza in parti uguali e tracciare dai punti determinati le parallele all'asse della volta. Su l'intersezione con il piano di imposta tracciare le verticali fino ad intersecare l'arco di imposta. Da quei punti tracciare le generatrici

Ricalcare la volta

TAVOLA 3 (ELLISSE)

Disegnare le due circonferenze di dimensioni pari all'asse maggiore e all'asse minore dell'ellisse e tracciarne i diametri della circonferenza maggiore

Suddividere la circonferenza maggiore in un numero "n" di parti uguali

Dall'intersezione dei raggi con la circonferenza maggiore, tirare delle linee verticali

Dall'intersezione dei raggi con la circonferenza minore, tirare delle linee orizzontali

I punti di intersezione tra le linee orizzontali e le linee verticali appena disegnate sono i punti appartenenti all'ellisse

Disegnare l'ellisse

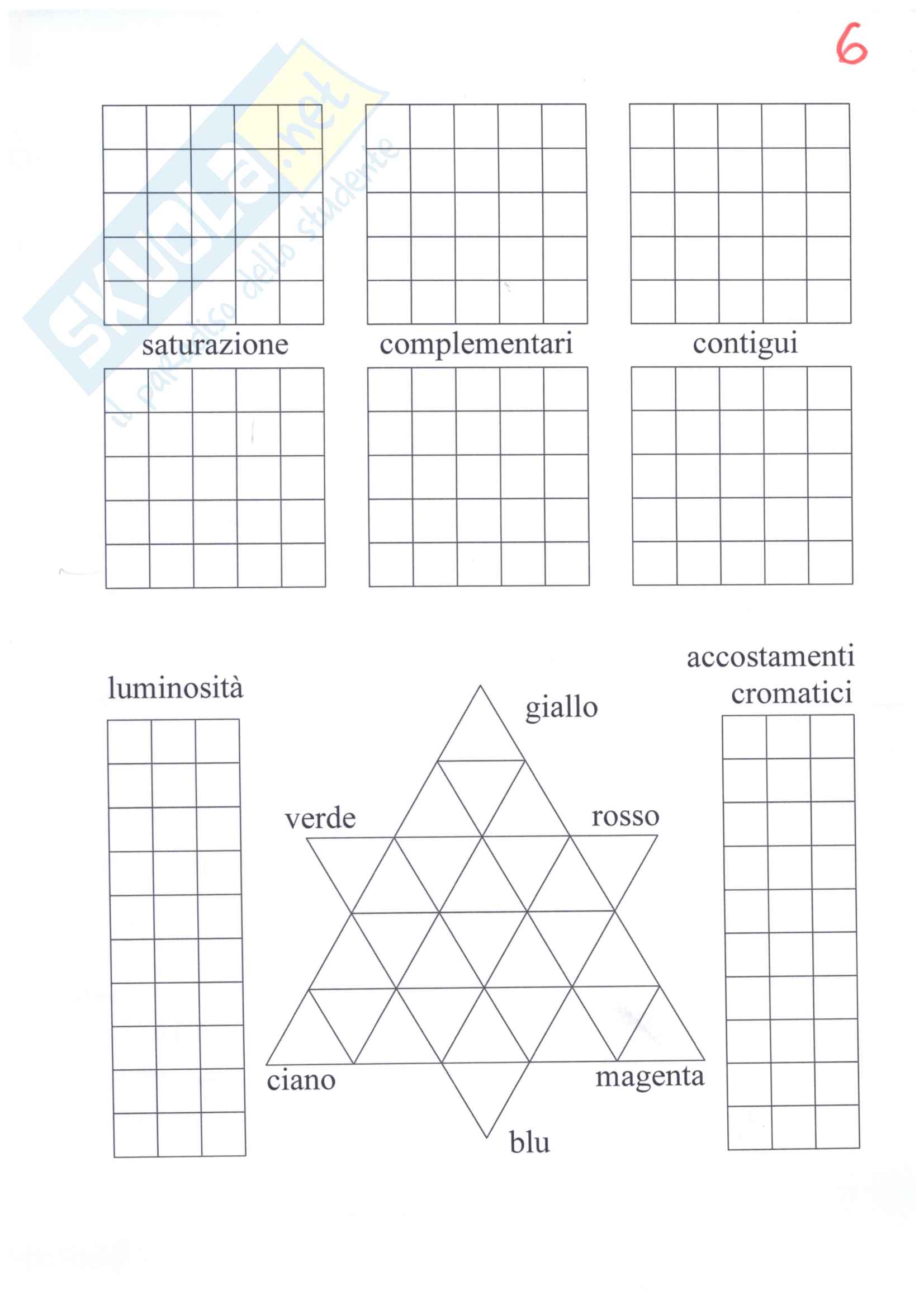

saturazione

complementari

contigui

luminosità

accostamenti cromatici

giallo

rosso

magenta

blu

ciano

verde

1. Scegli O₀ e traccia d₀

2. In alto O₁ in O₀ con distanza d

2a. Traccio [d verticale] delle stesse distanza

3. Dentro ang. 30° orizzontale [simbolo]

3a. Trovo S₀ fig. (Vedi disegno in alto e a destra)

4. Ang. di 90 gradi segmento O₀F₂ e determino P

5. Posiziono orizzonte con dati orizzontale, posizione F₁ di tutte le distanze nodali posizione la fondamentale

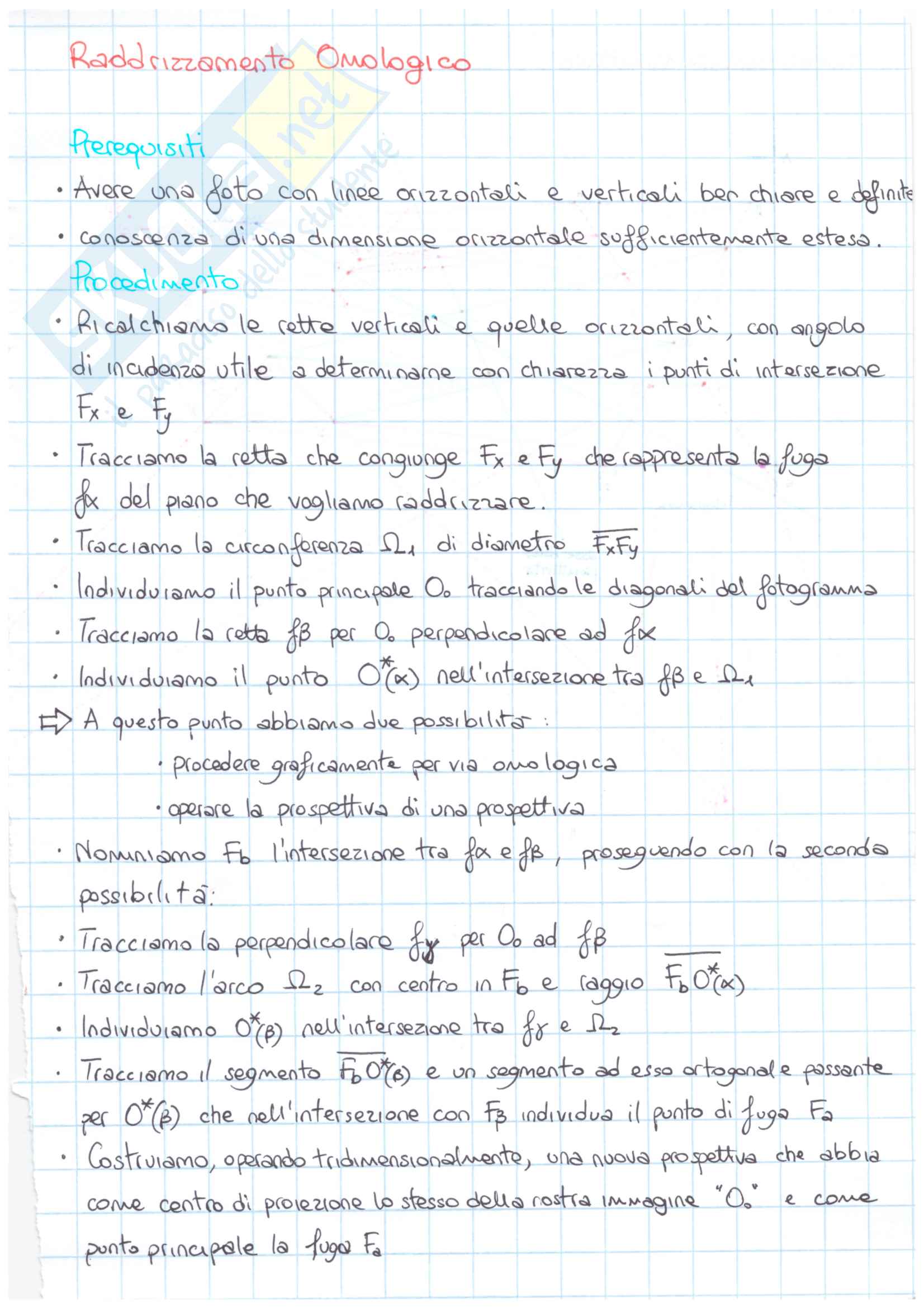

Raddrizzamento Omologico

Prerequisiti

• Avere una foto con linee orizzontali e verticali ben chiare e definite
• conoscenza di una dimensione orizzontale sufficientemente estesa

Procedimento

• Ricalchiamo le rette verticali e quelle orizzontali con angolo di incidenza utile a determinarne con chiarezza i punti di intersezione Fx e Fy
• Tracciamo la retta che congiunge Fx e Fy che rappresenta la fuga f_x del piano che vogliamo raddrizzare
• Tracciamo la circonferenza Ω₁ di diametro FxFy
• Individuiamo il punto principale O_o tracciando le diagonali del fotogramma
• Tracciamo la retta f_fp per O_o, perpendicolare ad f_x
• Individuiamo il punto O^*(α) nell'intersezione tra f_fp e Ω₁
• A questo punto abbiamo due possibilità:
  • procedere graficamente per via omologica
  • operare la prospettiva di una prospettiva
• Nominiamo F_b l'intersezione tra f_x e f_fp, proseguendo con la seconda possibilità:
• Tracciamo la perpendicolare f_fp per O_o ad f_fp
• Tracciamo l'arco Ω₂ con centro in F_b e raggio F_bO^*(α)
• Individuiamo O^*(β) nell'intersezione tra f_fp e Ω₂
• Tracciamo il segmento F_bO^*(β) e un segmento ad esso ortogonale e passante per O^*(β) che nell'intersezione con F_p individua il punto di fuga F_a
• Costruiamo, operando tridimensionalmente, una nuova prospettiva che abbia come centro di proiezione lo stesso della nostra immagine "O_o" e come punto principale la fuga F_a
