FORMULARIO TMQ

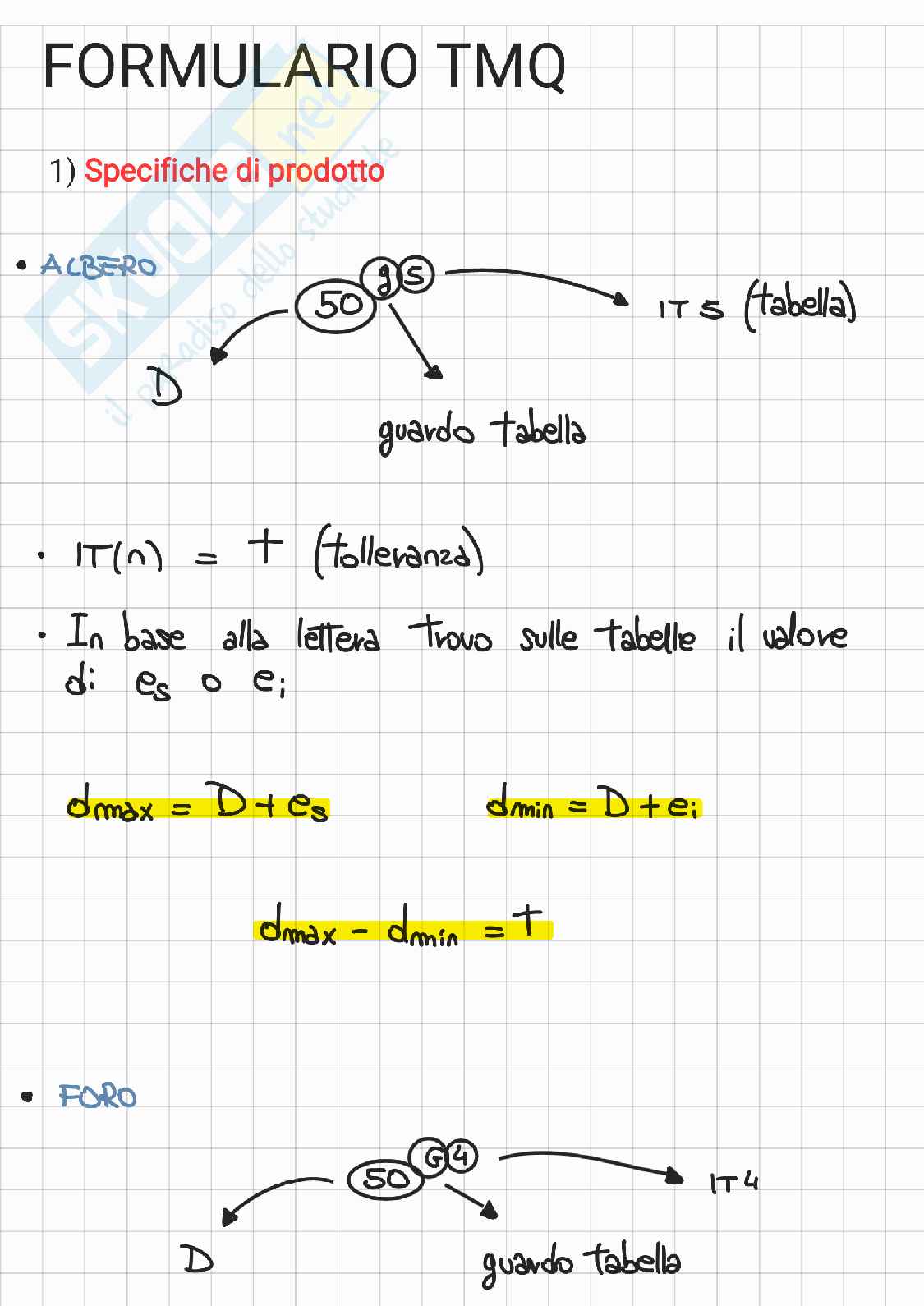

  1. Specifiche di prodotto

A. ALBERO

  • D
  • 50 35
  • guardo tabella
  • IT 5 (tabella)
  • IT(n) = T (tolleranza)
  • In base alla lettera trovo sulle tabelle il valore di: es o ei;
  • dmax = D + es
  • dmin = D + ei
  • dmax - dmin = T

FO. FORO

  • D
  • 50 G4
  • guardo tabella
  • IT 4
  • IT(n) = ɪ (tolleranza)
  • In tabella trovo il valore di ĒS e Ēi.
    • Potrei aver bisogno di aggiustamenti:
      • se la lettera è ≥ P
      • e IT < IT7

⇒ ĒS = valore tabella + Δ

con Δ = IT(n) - IT(n-1)

Dmax = D + ĒS      Dmin = D + Ēi

Dmax - Dmin = ɪ

  • ACCOPPIAMENTO ALBERO - FORO

50 G6/fu

  • Prova di resilienza
    • Lavoro assorbito

K = L = E1 - E2

mgh1 mgh2

  • Prova di Brinell
    • Durezza di Brinell

HB = 0,102 F/S

con S = 2 π R h

h = Rb - √Rb2 - Ri2

⇒ S = π/2 Db (Db - √Db2 - Di2)

⇒ HB = 0,102 · 2F/πDb (Db - √Db2 - Di2)

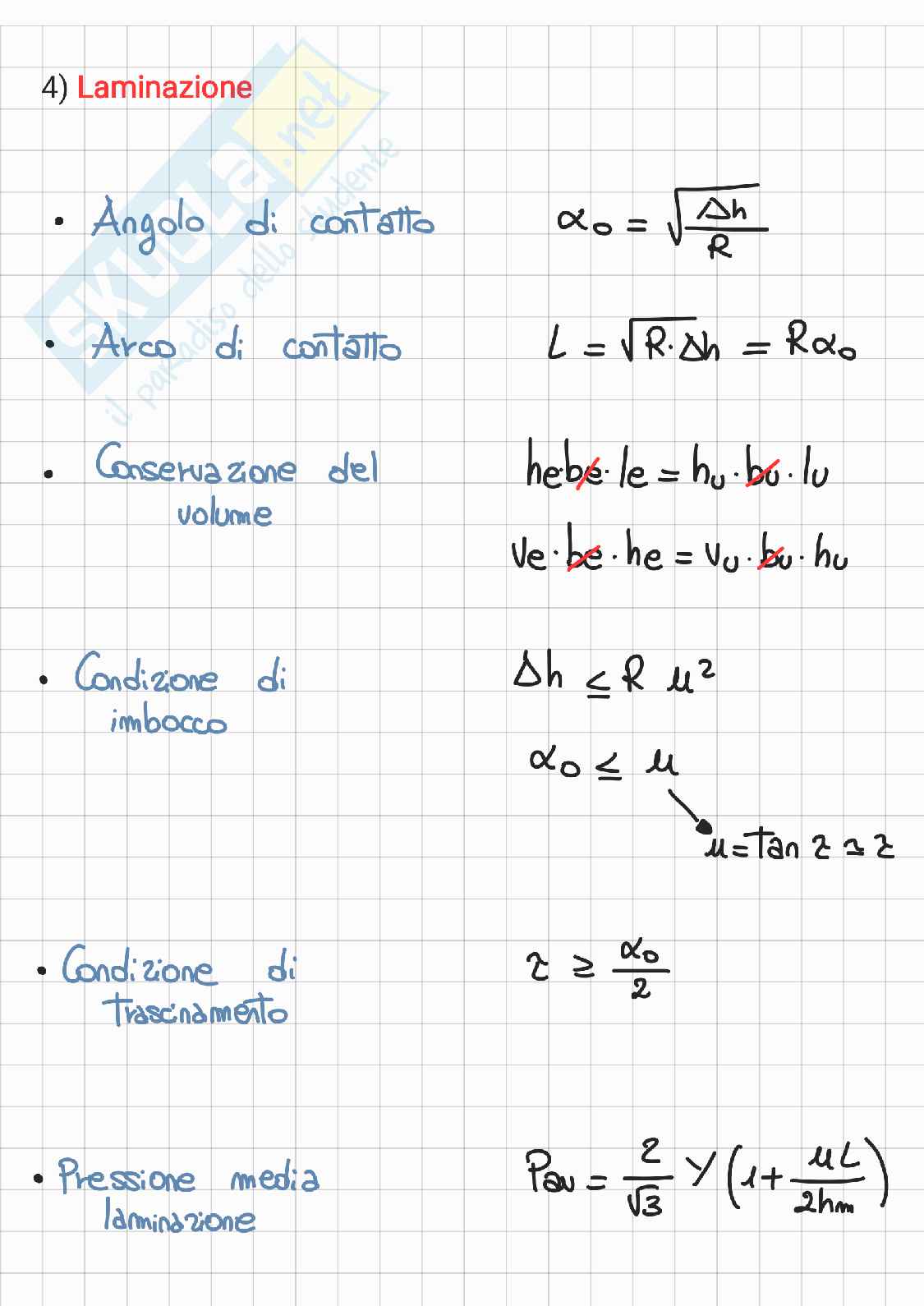

4) Laminazione

  • Angolo di contatto

αo = √(Δh/R)

  • Arco di contatto

L = √R·Δh = Rαo

  • Conservazione del volume

he·le = hu·lu

ve·he = vu·hu

  • Condizione di imbocco

Δh ≤ Rμ2

αo ≤ μ

μ = tan 2α2

  • Condizione di trascinamento

z ≥ αo/2

  • Pressione media laminazione

Pav = 2/√3 (1 + μL/2hm)

Anima e portata d'anima (Bilanciamento)

1) Xa = - (La / 2)   Xp = (Lp / 2)

2) Xtot = (Xa Va + Xp Vp) / (Va + Vp)

da questa condizione ricavo le incognite richieste

Nel caso in cui l'anima sia composta di più parti, trovo prima Xa con gli stessi passaggi usando le informazioni delle due parti. Poi posso calcolare Xtot.

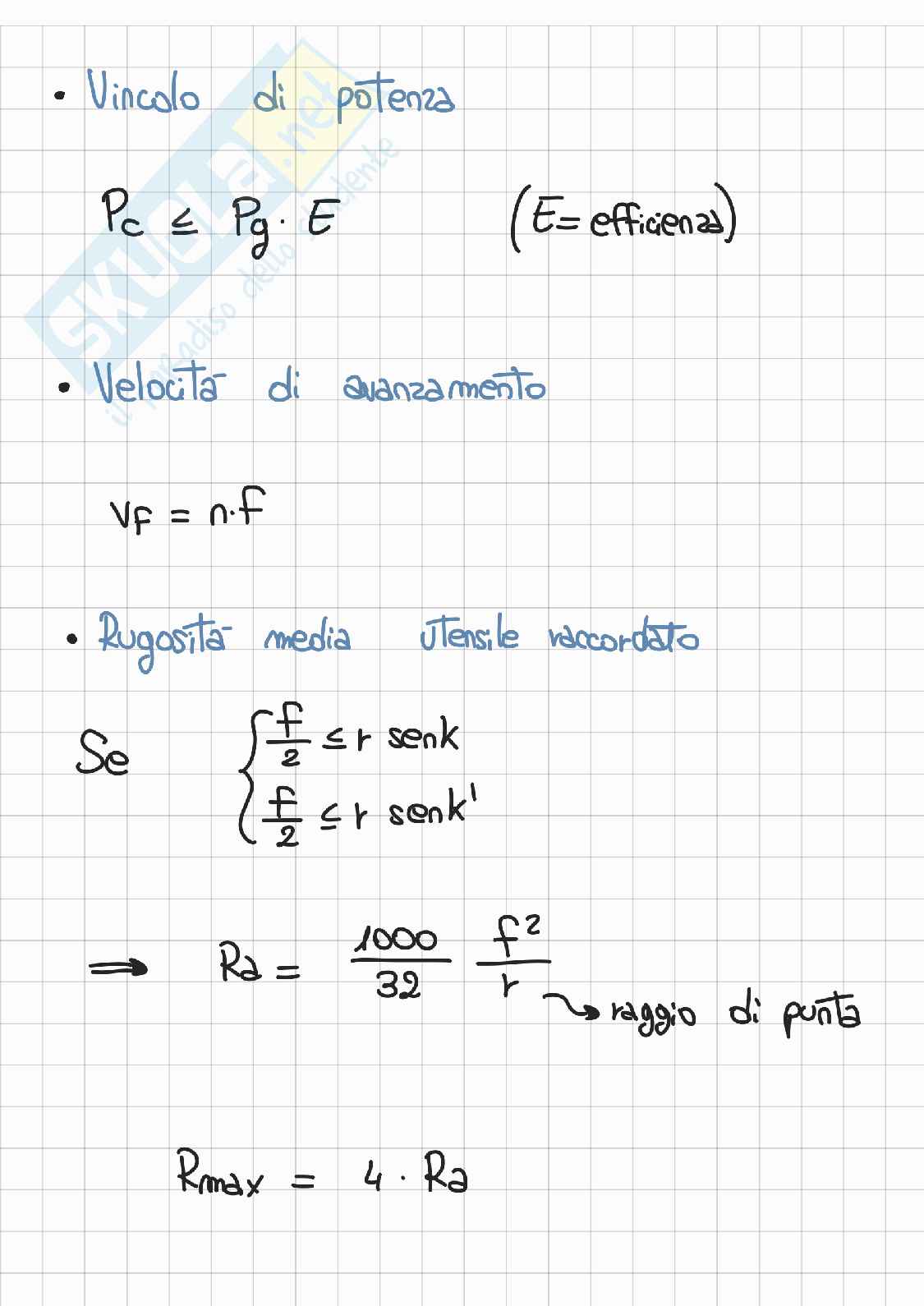

• Vincolo di potenza

Pc ≤ Pg ⋅ Ε    (Ε = efficienza)

• Velocità di avanzamento

Vf = n ⋅ f

• Rugosità media utensile raccordato

Se

     { f/2 ≤ r senκ

     { f/2 ≤ r senκ'

 ⇒ Ra = 1000/32     f2/r    →  raggio di punta

Rmax = 4 ⋅ Ra

Carta di controllo R

  • LCS = [d2(n) + d3(n) Zα/2] σ
  • LC = d2(n) · σ
  • LCI = [d2(n) - d3(n) Zα/2] σ

Carta di controllo Xbar

μ = X = ΣXi / m

ˆσ = R / d2(n)

  • LCS = X + K ˆσ/√n = X + K R / d2(n) √n
  • LC = X
  • LCI = X - K ˆσ/√n = X - K R / d2(n) √n

Carta di controllo con nnew

Rnew = d2(nnew) / d2(nold) Rold

→ da inserire nelle carte X e R
