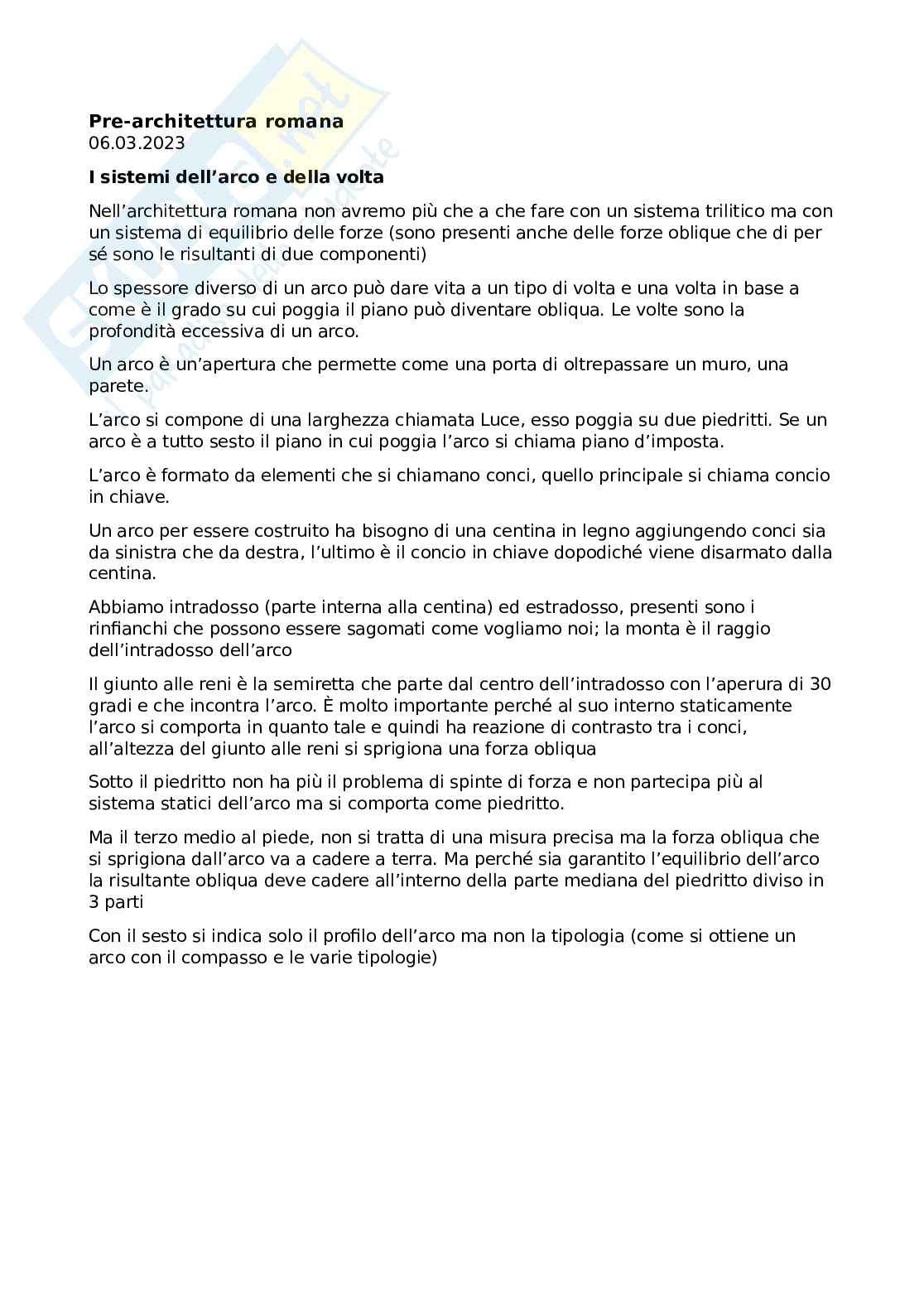

Pre-architettura romana

06.03.2023

I sistemi dell’arco e della volta

Nell’architettura romana non avremo più che a che fare con un sistema trilitico ma con

un sistema di equilibrio delle forze (sono presenti anche delle forze oblique che di per

sé sono le risultanti di due componenti)

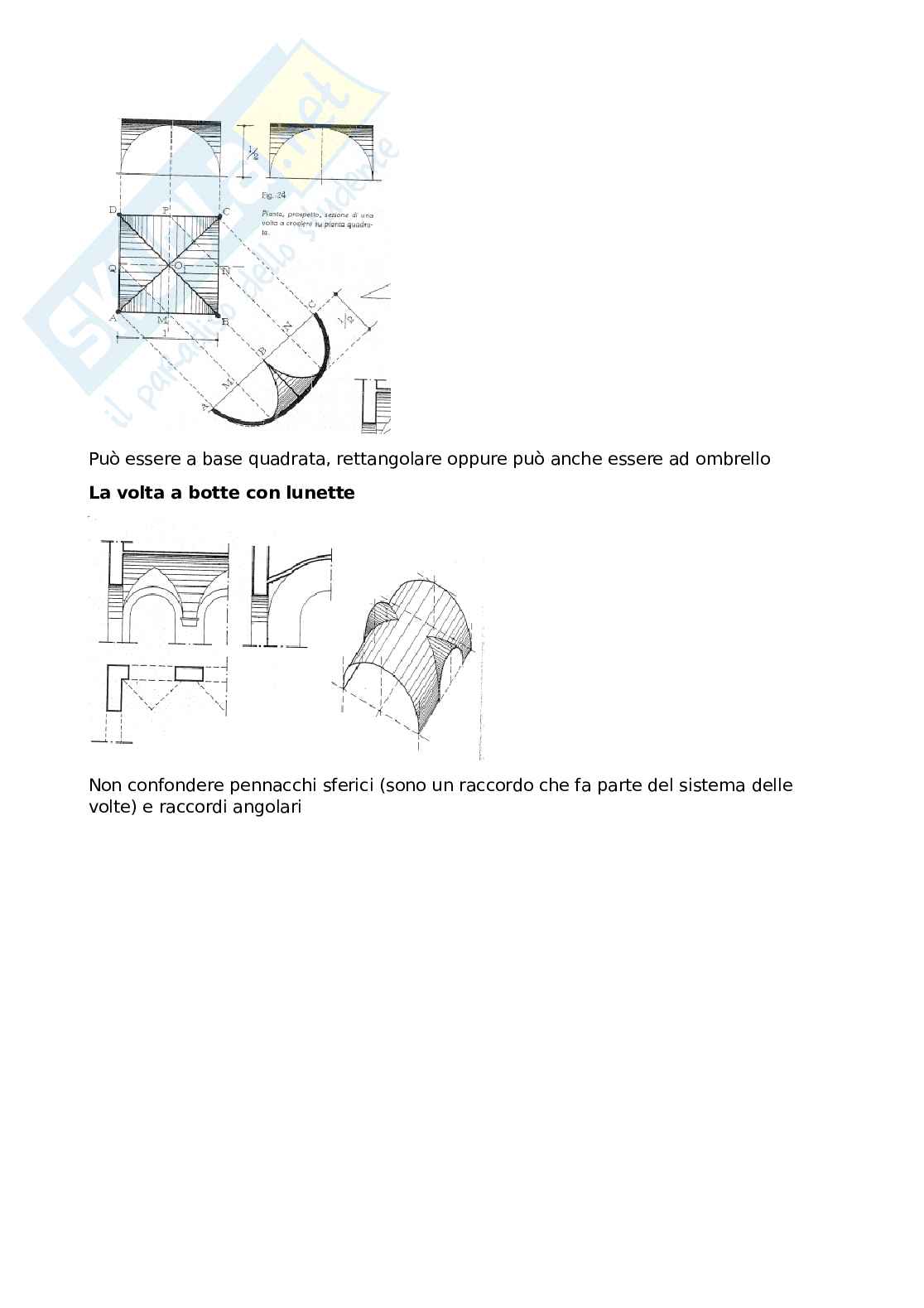

Lo spessore diverso di un arco può dare vita a un tipo di volta e una volta in base a

come è il grado su cui poggia il piano può diventare obliqua. Le volte sono la

profondità eccessiva di un arco.

Un arco è un’apertura che permette come una porta di oltrepassare un muro, una

parete.

L’arco si compone di una larghezza chiamata Luce, esso poggia su due piedritti. Se un

arco è a tutto sesto il piano in cui poggia l’arco si chiama piano d’imposta.

L’arco è formato da elementi che si chiamano conci, quello principale si chiama concio

in chiave.

Un arco per essere costruito ha bisogno di una centina in legno aggiungendo conci sia

da sinistra che da destra, l’ultimo è il concio in chiave dopodiché viene disarmato dalla

centina.

Abbiamo intradosso (parte interna alla centina) ed estradosso, presenti sono i

rinfianchi che possono essere sagomati come vogliamo noi; la monta è il raggio

dell’intradosso dell’arco

Il giunto alle reni è la semiretta che parte dal centro dell’intradosso con l’aperura di 30

gradi e che incontra l’arco. È molto importante perché al suo interno staticamente

l’arco si comporta in quanto tale e quindi ha reazione di contrasto tra i conci,

all’altezza del giunto alle reni si sprigiona una forza obliqua

Sotto il piedritto non ha più il problema di spinte di forza e non partecipa più al

sistema statici dell’arco ma si comporta come piedritto.

Ma il terzo medio al piede, non si tratta di una misura precisa ma la forza obliqua che

si sprigiona dall’arco va a cadere a terra. Ma perché sia garantito l’equilibrio dell’arco

la risultante obliqua deve cadere all’interno della parte mediana del piedritto diviso in

3 parti

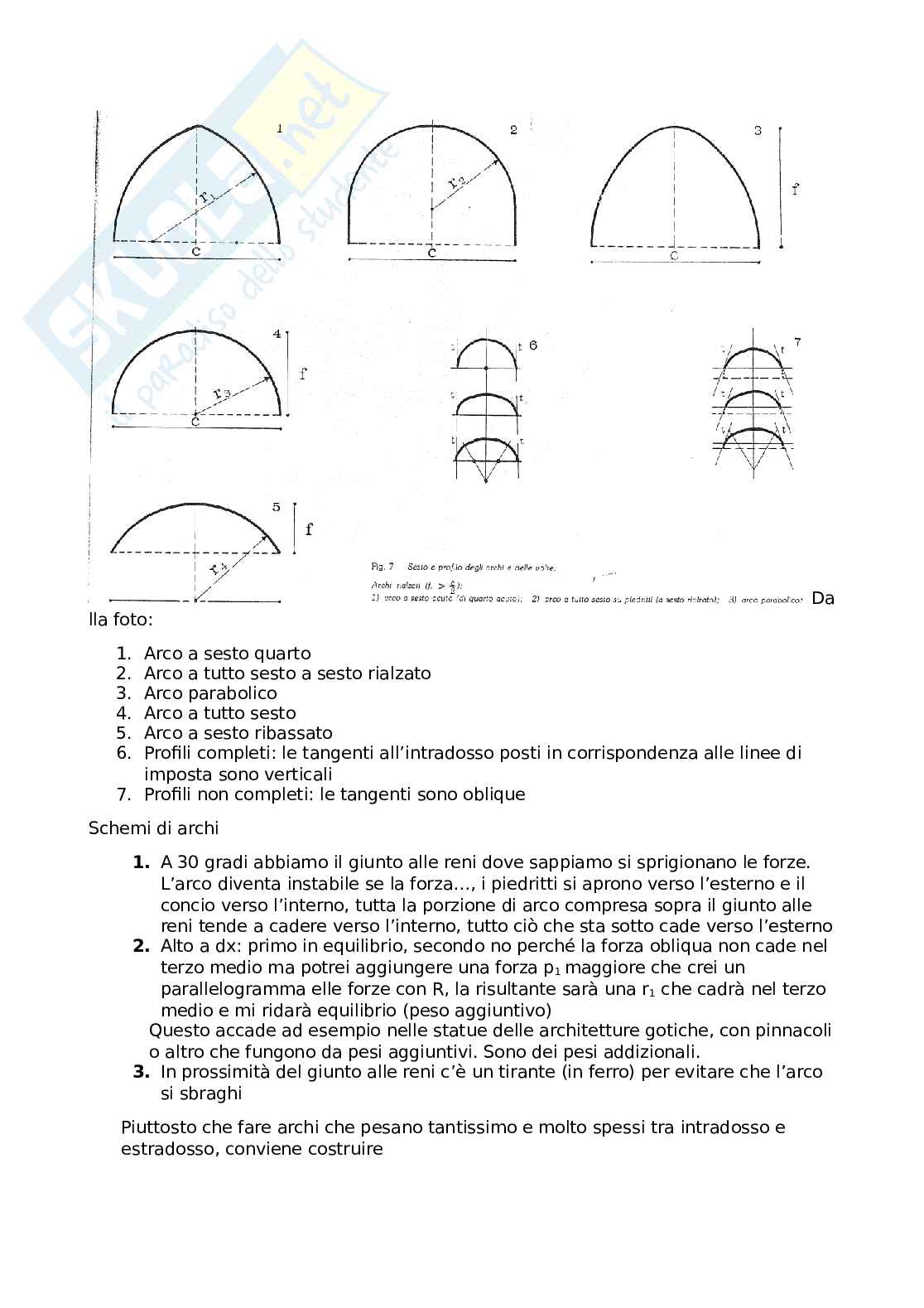

Con il sesto si indica solo il profilo dell’arco ma non la tipologia (come si ottiene un

arco con il compasso e le varie tipologie) Da

lla foto:

1. Arco a sesto quarto

2. Arco a tutto sesto a sesto rialzato

3. Arco parabolico

4. Arco a tutto sesto

5. Arco a sesto ribassato

6. Profili completi: le tangenti all’intradosso posti in corrispondenza alle linee di

imposta sono verticali

7. Profili non completi: le tangenti sono oblique

Schemi di archi

1. A 30 gradi abbiamo il giunto alle reni dove sappiamo si sprigionano le forze.

L&rsq
