Tesi - Grandi coperture in legno microlamellare

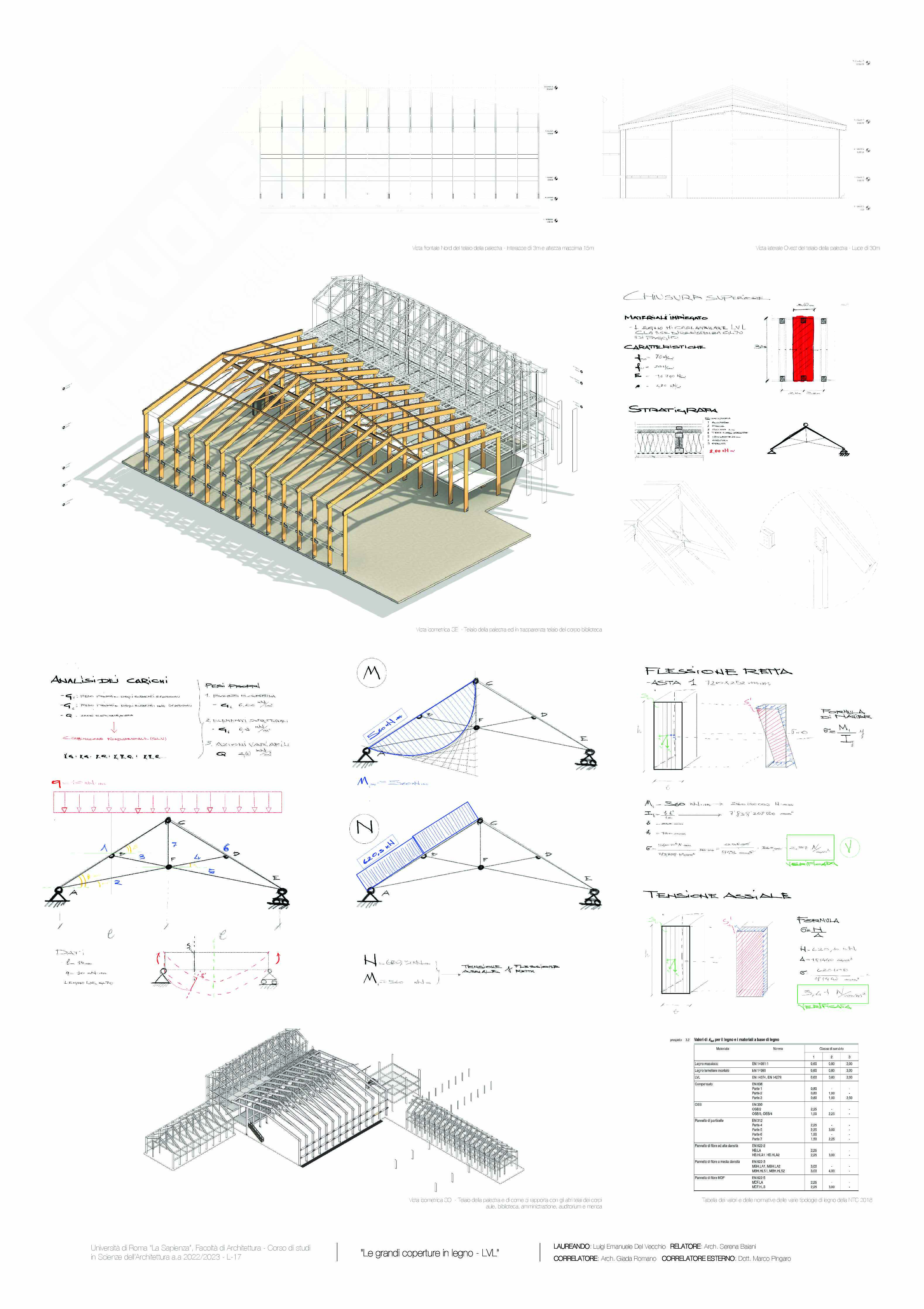

Vista frontale Nord del telaio della palestra - Interasse di 3m e altezza massima 15m Vista laterale Ovest del telaio della palestra - Luce di 30m

Vista isometrica SE - Telaio della palestra ed in trasparenza telaio del corpo biblioteca

Vista isometrica SO - Telaio della palestra e di come si rapporta con gli altri telai dei corpi Tabella dei valori e delle normative delle varie tipologie di legno della NTC 2018

aule, biblioteca, amministrazione, auditorium e mensa

LAUREANDO:

LAUREANDO Luigi Emanuele Del Vecchio RELATORE

RELATORE: Arch. Serena Baiani

Università di Roma “La Sapienza”, Facoltà di Architettura - Corso di studi “Le grandi coperture in legno - LVL”

in Scienze dell’Architettura a.a 2022/2023 - L-17 CORRELATORE:

CORRELATORE Arch. Giada Romano CORRELATORE ESTERNO:

ESTERNO Dott. Marco Pingaro Sezione bioclimatica A-A’

Studio dei dati climatici

PERCORSO DEI VENTI

Analisi del vento annuale con LadyBug- Grasshopper per Rhinoceros - Velocità in m/s

Velocità del vento estivo - Sudovest Velocità del vento invernale - Nordest Analisi del vento annuale attraverso la creazione di uno script con Butterfly CFD - Grasshopper per Rhinoceros 7

Studio dei dati climatici

ILLUMINAZIONE NATURALE FIGURA 2 - Percorso del sole nel periodo estivo dal 21/06 al 21/09

FIGURA 1 - Percorso del sole nel periodo primaverile dal 20/03 al 21/06

Incidenza della luce naturale annuale nei locali interni - Lightning Analysis Extension for Revit 2023

Irradiamento solare sulle superfici esternte dell’edificio - Lightning Analysis Extension for Revit 2023 FIGURA 3 - Percorso del sole nel periodo autunnale dal 22/09 al 20/12 FIGURA 4 - Percorso del sole nel periodo invernale dal 21/12 al 19/03

LAUREANDO:

LAUREANDO Luigi Emanuele Del Vecchio RELATORE

RELATORE: Arch. Serena Baiani

Università di Roma “La Sapienza”, Facoltà di Architettura - Corso di studi “Le grandi coperture in legno - LVL”

in Scienze dell’Architettura a.a 2022/2023 - L-17 CORRELATORE:

CORRELATORE Arch. Giada Romano CORRELATORE ESTERNO:

ESTERNO Dott. Marco Pingaro

A. Chiusura inclinata superiore C. Partizione orizzontale - Solaio spogliatoi

Manto di finitura con lamiera graffata di alluminio zincato 10 mm e pannelli fotovoltaici Finitura esterna in linoleum

Strato di supporto con montanti e traversi di legno 40x50 + strato di ventilazione con travetti Massetto cementizio alleggerito

60x40mm per supportare il peso dei pannelli fotovoltaici Massetto alleggerito

Guaina piano scorrimento dell’acqua Pannello OSB

Tavolato superiore in calcio silicato per distribuire uniformemente i carichi 30mm Fibra di legno

Traversi in legno fissati all’orditura principale inferiore Sughero espanso

Tenuta al vento e all’acqua Barriera al vapore

Pannelli termoacustici in sughero espanso alternati a traversi di legno Intercapedine attrezzabile

Pannelli isolanti in fibra di legno 220mm alternati a arcarecci in LVL con profilo a doppia T Pannelli di gesso

Telo di tenuta all’aria e telo di freno al vapore

Finitura interna con perlinato di abete rosso fissato ad una sottostruttura di montanti di legno

B. Chiusura orizzontale inferiore E. Partizione orizzontale - Solaio interpiano biblioteca

Platea in calcestruzo armato ggettato in opera Pavimentazione in parquet 10mm

Tessuto non tessuto Isolante acustico doppio strato 12.5mm per l’isolamento dai rumori da calpestio

Vetro cellulare granulare Lastra in gesso-fibra 25,5 mm

Tessuto non tessuto Pannello OSB su orditura di assiti e travetti in legno di abete microlamellare 300x45mm (interasse 600mm) ed interposti pannelli in lana di roccia 50mm

Massetto in calcestruzzo alleggerito Resilient bar

Primer Pannello in cartongesso fonoassorbente 10mm

Tappetino colato in opera Finitura interna con pannelli in gessofibra 500x2000mm

Pasta poliuretanica bicomponente per la rasatura e sigillatura del sottofondo Fogli di sughero espanso 30x50x1000mm per isolamento acustico alternati a struttura di supporto di montanti metallici a C

Tappeto in gomma granulare Struttura platform frame 45x63mm,trave in legno microlamellare di abete 600x63mm

Finitura poliuretanica bicomponente per la protezione del tappeto granulare Doppio strato si isolamento termico in fibra di legno alternato a struttura di supporto di traversi e montanti 220mm

Pittura poliuretanica bicomponente per la delimitazione dei campi da gioco sulla superficie poliuretanica Tenuta al vento e all’acqua

Intercapedine 15mm per la ventilazione della facciata

Finitura esterna con doghe orizzontali in legno dolce a giunto chiuso 140x3000mm Sezione Palestra e Vano scale del corpo della Biblioteca - Scala 1:50

Università di Roma “La Sapienza”, Facoltà di Architettura - Corso di studi in Scienze dell’Architettura a.a 2022/2023 - L-17 “Le grandi coperture in legno - LVL” LAUREANDO:

LAUREANDO Luigi Emanuele Del Vecchio RELATORE:

RELATORE Arch. Serena Baiani CORRELATORE:

CORRELATORE
