Geotecnica

8. Indagini in sito

Modello geotecnico e le indagini in sito:

• Comportamento stratigrafico
• Volumetriche
• Falda
• Resistenza e deformabilità

Correlazioni: primarie e su base tecnico faccio prove indirette, secondarie su base tecnico con parametri intermedi empirici e con faccio verifiche.

Indagini di un volume significativo:

L'approfondimento delle indagini varia:

• fase progettuale
• importanza opera
• complessità: raccolta dati

3 categorie geotecniche:

• GC1 = derogata, redige una relazione geotec. no basandomi sull'esperienza e sul confronto
• GC3 = è obbligatoria, uso anche di prove speciali

• Scavi e riconoscimento stratigrafico con verticali di esplorazione ma a modesta profondità, poco disturbo del terreno, è una grande sezione verticale
• Sondaggi = riconoscimento stratigrafico, con prove meccaniche e idrauliche
• Prove continue = riconoscimento stratigrafico con correlazioni empiriche delle proprietà geotecniche

Prove di sondaggio

Stratigrafico = strati + riconoscimento materiale

Geotecnico = strati + proprietà geotecniche

Tipi di sondaggio

• ostruzione * inserire gli strumenti
• contatto continuo * compioni (a percussione, trivelle a elica, rotativi)

Cartografia continua

Batteria di aste che spinge il corvette dotato di ampulomotore a livelli del terreno, il contenitore è un elemento in acciaio con la parte finale dentata, il campione deve essere protetto dalle parti neotrale e del fluido di immissione

• Fango bentonico = denso se inquieta e flusso in movimento
• Blocca il colamento delle pareti del foro
• Tenere a bar effluire il materiale verso il foro
• Tende impermeabile le pareti

Campioni estratti disturbati = stato tensiologico variabile, pressioni interstiziali/contenuto di acqua variabile

Classe Q_ⁿ → G_ⁱⁱ (disturbo=X), disturbo e infiltrazione stressa

Categoria A → C (tipico terreno rotare non compiani indisturbati)

SPT Penetrometro dinamico (con foro di sondaggio)

Batteria di aste che spinge un maglio pesante da una certa altezza, battendo 100 colpi il penetrometro penetra nel terreno, si fanno 3 prove N_¹, N_², N_³, due conto il numero di colpi per altre penetrazioni ogni 15cm ciascuno x un tot. alto di 45cm di approfondimento

NSPT=N₂+N₃ e resistenza alla penetrazione

4 direzione compatte ampulomota, dimensione alte e foro

Θ = la variazione, quindi provare necessari per portare a rottura il terreno

• Tip = P (NSPT) x terreno incontri
• C^u = ƒ ( NSPT ) x terreno coesivi

CPT

Penetrometro statico

Elemento autoprofondante; non necessità di un foro di sondaggio, il penetrometro statico può essere elettrico, g meccanico e misura q_c e f_s

q_c = resistenza di punta (ciò il terreno oppone allo strumento) dai connessa alle caratteristiche del terreno

f_s = resistenza laterale (tensione tangenziale)

Il penetrometro elettrico → incertezze + componente elettroniche → qc e fs → incontro con coesione verticale

Il riconoscimento stratigrafico → diagramma con suddivisione in clssi dipende da

• F = rapporto del attrito normalizzato
• Q = resistenza di punta normalizzata
• I_c = indice di tipo (F,Q)

q_c = energia indiretta necessaria x la rottura del terreno

sabbia → drenata, tensioni e f.p. R² = f(q_c) (FR parametro intermediato)

argilla → non drenata, tensioni totali. Cu = f(q_c)

CPTU

Piezometro

Uguale al CPT ma con 3 filtro nello strumento tali da individuare la p. interstiziale

misuro → q_c, f_s, u₁, u₂, u₃

La misura penetrometrica fattibile solo se → sabbia = ui come condizione iniziale, altr qc

I filtri sono saturi completamente → argilla = ui maggiore 1 BASSI qc

• q_c sostituito con q_t concreto
• Riconoscimento stratigrafico → diagramma come CPT con F, Q_t e I_c
• B_q = rapporto pressioni interstiziali
• Prove di dispiazione → solo x terreni coesivi saturi, tempo necessario x dissipaere le p. interst. che creano sovrappeessioni
• Stima C_v (coeff. consolidazione), K_v (coeff. permeabilità)

DMT

Dilatometro

Elemento piatto che viene infisso nel terreno e a ogni tratto di 20 cm viene immesso in gas all'interno dello strumento tale che faccai espandere la membrana

L'espansione (pressione), indice del materiale

• indice di tensione
• modulo dilatometrico

Riconoscimento stratigrafico

Consistenza → fini

densità → grossi

• Prove di dispiazione → solo x terreni coevisi misuro nel tempo la diminuzione della pressione esercitata sulla membrana del termine
• Stima C_v & K_h

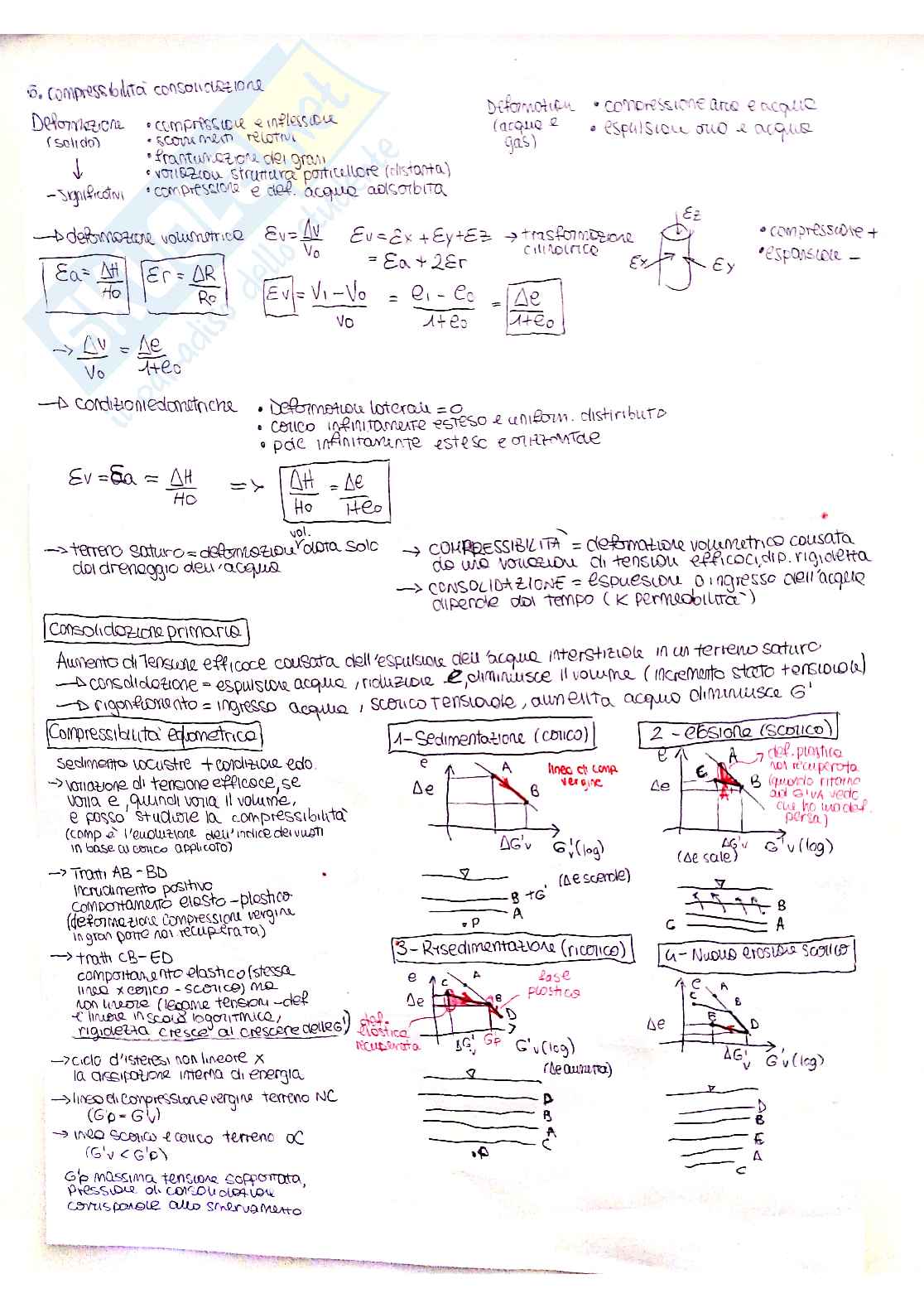

11. Fondazioni superficiali

Sono quelle fondazioni caratterizzate da un rapporto D/B < 4, tra fondazioni superficiali sono intese quelle fondazioni il cui fondo, a seguito dello scavo che viene predisposto al di sotto del piano di campagna:

• non deve intralcottare il terreno
• sono dette dirette
• non deve avere cedimenti
• non rompe il terreno

Capacità portante

q_es < q_lim

la capacità portante è il carico massimo sopportabile dal terreno

• raggiungendo valori del Dr (coefficiente) e Ic (indice) che sono piuttosto intermedi
• Dr/Ic alti = cedimenti bassi (no una eccesso)
• Dr/Ic bassi = cedimenti alti (graviola)

Meccanismi di rottura

• generale = squarcio di rottura dovuto al collo al pelp
• locale = piloti sotto la fondazione in luogo dislocato
• punto massimo = estartamente sotto in coincidenza con la fondazione

Legato a:

• terreno di fondazione = al diminuire ci Dr/Ic aumenta una rottura, generale o un pulsamento
• profondità del piano di posa = e quasi totalmente dovuto a un pulsamento

Meccanismo di rottura generale

q_lim = q_f + q_c + q_a

q_f = resistenza di un metto con attrito interno e colato

q_c = resistenza di un metto con att. interno e con colato

q_a = resist. di una zan con att. interno e coiclo

Schema di PRANDTI

rotta _{tra ora}

• area di rotta
• in campo del spirito

Schema di TERZAGHI

• spirale log con molto ma più
• acconto che cediisco la equimiia torgica

Soluzione generale

q_lim = c N_c Sc ic dc gc bcq q N_q S_i ig dq gq bq + ¹/₂ Y N_gB'S'i ⁱ dq ds b_q gr

N_q, N_c, N_g = fattori di capacità portante

N_q = π⁻⁴ tg⁴ (45 + ^φ'/₂)

N_c = 5.14, N_q = 1 N_y = 0

x condizioni con drenate con differente

rotura x t

q_lim

rottura _subatomo

s = forza di fornier, dra un problema breve passo a un problema reale no afferma di scarpa

a = fattore di tenebra, legato da un tipo e terreno
