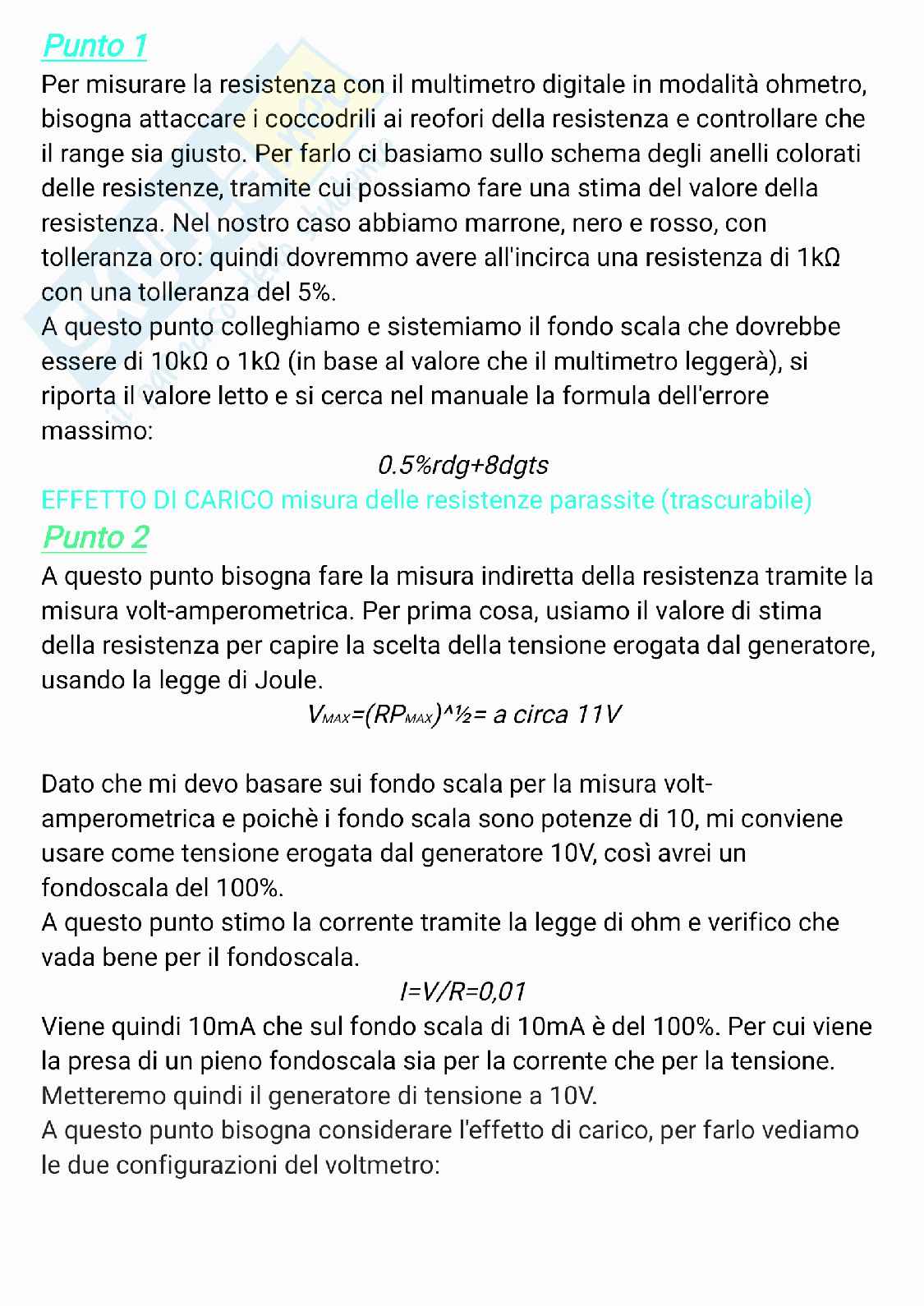

Prove di esame di Misure elettriche svolte

Esame di Misure Elettriche - Esempio di prova pratica (caratterizzazione onda sinusoidale)

Nella relazione si riportino tutte le impostazioni degli strumenti che siano rilevanti ai fini della misura, giustificando i motivi della loro scelta. Si riportino, inoltre, gli schemi dei collegamenti effettuati. Si provveda anche a giustificare tutte le formule che vengono utilizzate.

Con riferimento all'onda sinusoidale di tensione fornita dal generatore di segnali (impostato alla frequenza di circa 700 Hz, con ampiezza picco-picco pari a circa 2 V, senza offset):

1. Utilizzando l'oscilloscopio digitale, si misuri la frequenza del segnale, riportando il risultato della misurazione corredato di errore massimo.
2. Sempre utilizzando l'oscilloscopio digitale, si misuri l'ampiezza efficace del segnale, riportando il risultato della misurazione corredato di errore massimo (per la valutazione dell'effetto di carico si consideri un valore di 100 pF per la capacità del cavo).

coassiale che collega il generatore all'oscilloscopio);

utilizzando il multimetro digitale, si ripeta la misura dell'ampiezza efficace del segnale, riportando il risultato della misurazione corredato di errore massimo (per la valutazione dell'effetto di carico si consideri un valore di 100 pF per la capacità del cavo coassiale BNC-coccodrilli che collega il generatore al multimetro);

si verifichi se le due misure di ampiezza efficace effettuate ai punti 2. e 3. sono tra di loro compatibili.

In tutte le misurazioni si scelga una procedura di misura tale da garantire la minimizzazione dell'incertezza.

Nella relazione si riportino tutte le impostazioni degli strumenti che siano rilevanti ai fini della misura, giustificando i motivi della loro scelta. Si riportino, inoltre, gli schemi dei collegamenti effettuati. Si provveda anche a giustificare tutte le formule che vengono utilizzate.

Esame di Misure Elettriche

Esempio di prova pratica (caratterizzazione onda

1. Utilizzando l'oscilloscopio digitale in modalità FFT come strumento di misura, si misuri la frequenza del segnale, riportando il risultato della misurazione corredato di errore massimo.
2. Sempre utilizzando l'oscilloscopio digitale in modalità FFT, si misuri l'ampiezza efficace del segnale, riportando il risultato della misurazione in scala lineare corredato di errore massimo (per la valutazione dell'effetto di carico si consideri un valore di 100 pF per la capacità del cavocoassiale che collega il generatore di forme d'onda all'oscilloscopio).
3. Si ripeta la misurazione di frequenza (punto 1.), utilizzando questa volta l'oscilloscopio digitale nella sua usuale modalità di misura nel dominio sinusoidale.

del tempo, riportando il risultato della misurazione corredato di errore massimo;

4. si verifichi se le due misure di frequenza effettuate ai punti 1. e 3. sono tra di loro compatibili.

Per la misura di frequenza in modalità FFT si ipotizzi che l'errore massimo sia pari alla risoluzione in frequenza più 100 ppm della misura.

Per la misura di ampiezza efficace in modalità FFT si ipotizzi che l'errore massimo sia calcolabile applicando a tale misura (espressa in scala lineare) il solo errore di guadagno del canale verticale dell'oscilloscopio.

In tutte le misurazioni si scelga una procedura di misura tale da garantire la minimizzazione dell'incertezza.

Nella relazione si riportino tutte le impostazioni degli strumenti che siano rilevanti ai fini della misura, giustificando i motivi della loro scelta. Si riportino, inoltre, gli schemi dei collegamenti effettuati. Si provveda anche a giustificare tutte le formule che vengono utilizzate.

Esame di Misure

misura, giustificando i motivi della loro scelta. Si riportino, inoltre, gli schemi dei collegamenti effettuati. Si provveda anche a giustificare tutte le formule che vengono utilizzate.

Esame di Misure Elettriche

Esempio di prova pratica (misura di risposta in frequenza)

Con riferimento al filtro passa-basso RLC montato sulla breadboard dove l'induttore ha un'induttanza nominale di 10 mH e una resistenza interna di 100 Ω, e il condensatore ha una capacità nominale di 33 nF:

1. si individui, utilizzando il generatore di segnali e l'oscilloscopio digitale come strumento di misura, la frequenza effettiva di risonanza della risposta in frequenza (individuabile variando la frequenza del segnale di ingresso al filtro, mantenendone costante l'ampiezza, e cercando la frequenza alla quale l'ampiezza del segnale in uscita al filtro assume il valore massimo); si misuri quindi tale frequenza, riportando il risultato della misurazione corredato di errore massimo

1. Si misuri la frequenza di risonanza del filtro, tenendo conto del possibile effetto di carico della sonda. Si riporti il risultato della misurazione corredato di errore massimo.
2. Si misuri il modulo della risposta in frequenza del filtro alla frequenza di risonanza precedentemente individuata. Si riporti il risultato della misurazione corredato di errore massimo, considerando l'effetto di carico ipotizzando di effettuare la misura in continua e considerando solo l'effetto di partizione resistiva.
3. Si misuri la fase della risposta in frequenza del filtro alla frequenza di risonanza. Si riporti il risultato della misurazione corredato di errore massimo, senza considerare l'effetto di carico.
4. Si riporti nuovamente il risultato della misurazione della fase della risposta in frequenza (punto 3.), corredato questa volta di incertezza estesa di misura, con probabilità di copertura del 95%.

Procedura di misura tale da garantire la minimizzazione dell'incertezza. Nella relazione si riportino tutte le impostazioni degli strumenti che siano rilevanti ai fini della misura, giustificando i motivi della loro scelta. Si riportino, inoltre, gli schemi dei collegamenti effettuati. Si provveda anche a giustificare tutte le formule che vengono utilizzate.
