Introduzione
La terza esercitazione svolta nell’ambito del Laboratorio di Topografia Applicata è finalizzata alla
determinazione del dislivello tra i vertici (V1) e (V8) e delle quote arbitrarie rispetto a (V1).
Ha portato all’esecuzione di una linea di livellazione composta dal mezzo in andata e ritorno, di 16
punti, siti all’interno della scuola Politecnica dell’Università degli studi di Palermo.
Foto Google Earth
Fig. Introduzione –
La strumentazione utilizzata per effettuare il rilievo è costituita da:
con precisione di centramento 0,30’’,
Livello digitale Trimble,
• (della lunghezza di tre
2 Stadie in invar con codice a barre e munite di livella sferica
• metri),
1 Treppiede,
• Rotella metrica.
•
Il rilievo, da un punto di vista pratico, può essere suddiviso nelle seguenti fasi operative:
Progettazione e sopralluogo in campagna;
1. Esecuzione delle misure;
2. Elaborazione dei dati;
3. Produzione degli elaborati.
4. 2

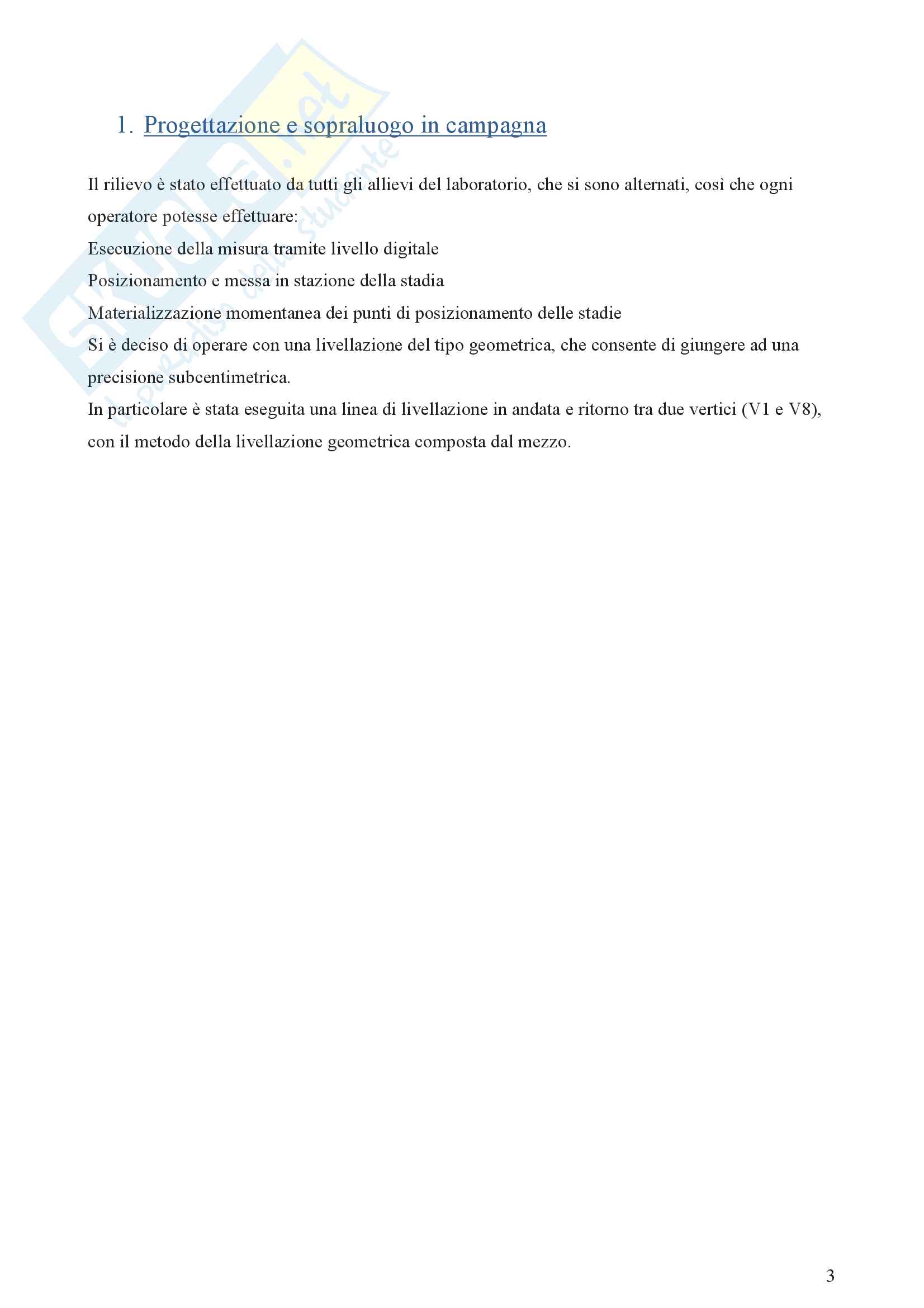

1. Progettazione e sopraluogo in campagna
Il rilievo è stato effettuato da tutti gli allievi del laboratorio, che si sono alternati, così che ogni
operatore potesse effettuare:
Esecuzione della misura tramite livello digitale
Posizionamento e messa in stazione della stadia
Materializzazione momentanea dei punti di posizionamento delle stadie
Si è deciso di operare con una livellazione del tipo geometrica, che consente di giungere ad una
precisione subcentimetrica.
In particolare è stata eseguita una linea di livellazione in andata e ritorno tra due vertici (V1 e V8),
con il metodo della livellazione geometrica composta dal mezzo. 3
Monografia punto “V1”
NOME DEL PUNTO: V1 DATA: 13 aprile 2015
DESCRIZIONE: Accedendo alla Cittadella Universitaria dall’entrata in prossimità della Residenza
Universitaria, girare a sinistra e proseguire su Viale delle Scienze in direzione della Presidenza della
Scuola Politecnica della facoltà di Ingegneria (ed. 7) e svoltare alla seconda traversa a destra, di fronte
al Polo Didattico (ed. 19), e posizionarsi a circa metà del marciapiede difronte al parcheggio tra di
ingegneria (ed. 7) ed (ed. 8). Foto Google Earth
Fig. 1.1 a –
Monografia del vertice V1
Fig. 1.1 b – 4
Monografia punto “V8”
NOME DEL PUNTO: V8 DATA: 13 aprile 2015
DESCRIZIONE: Accedendo alla Cittadella Universitaria dall’entrata in prossimità della Residenza
Universitaria, girare a sinistra e proseguire su Viale delle Scienze in direzione della Presidenza della
Scuola Politecnica della facoltà di Ingegneria (ed. 7) e svoltare alla seconda traversa a destra, di fronte
al Polo Didattico (ed. 19), proseguire per la strada sterrata adiacente all’edificio 8
Foto Google Earth
Fig. 1.2 a –
Monografia del vertice V8
Fig. 1.2 b – 5
2. Esecuzione delle misure
Livellazzione geometrica composta del mezzo
Questo metodo, classificato tra i metodi di misurazione diretta, presenta molteplici vantaggi:
•
•
•
•
•
• !" # "$$
• # %
• &
l l ;
∆ = −
i a
' #
' # 6
n battute di livellazione , la somma delle letture indietro e delle letture in
Se si considerano le
avanti non darà mai zero a causa di inevitabili errori di misura. La differenza tra le letture indietro
( )
( ) a
i e le lettura in avanti viene chiamata:
k
K
Errore di chiusura della livellazione k n k n
= =
ω i a
= −
k k
1 1
k k
= =
che è risultato in valore assoluto inferiore alla tolleranza:
ω τ
=≤
che secondo le norme della C.G.I. vale:
Tolleranza
t k 2 d
= ± ⋅ dove 2d (lunghezza tratta) in Km “k” vari a secondo del fine della livellazione
o
Nel nostro caso, livellazione di alta precisione, tale coefficiente vale 2.
L’errore quadratico medio nella livellazione geometrica dal mezzo è
m m 2 ;
= ⋅
• B
∆
m m 2n ;
= ⋅
(&
• H B m D ;
m = ⋅
B
H d
&
•
Fissata una distanza di battuta, l’e.q.m. sul dislivello è proporzionale alla radice quadrata della
lunghezza della linea livellata.
La precisione della livellazione della geometrica dal mezzo è condizionata dalle norme della
Commissione Geodetica Italiana, che prescrivono i valori di mb e della tolleranza in funzione del
tipo di livellazione, si ha: 1000
Per: D = 1 km mH = m0 = mb d
d = 50 m =
1
mm
, _ liv
. _ tecniche 4
,
5
mm 13 mm
± ± ±
0
,
3
mm _ liv
. _ di _ precisione 1
,
3
mm 3
,
5 mm
± ± ±
0
,
1
mm _ liv
. _ di _ alta _ precisione 0
,
5 mm 2 mm
± ± ± 7
