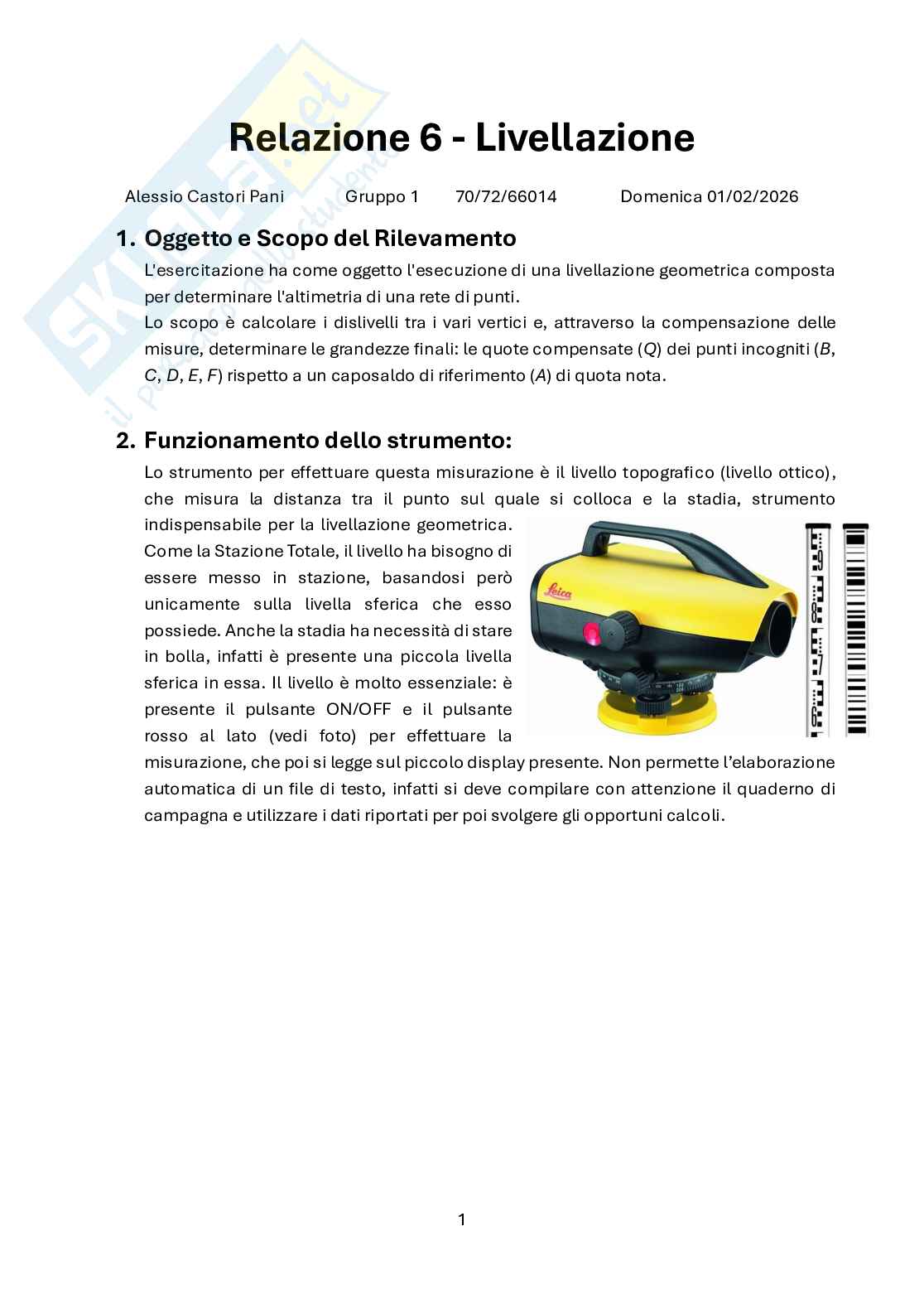

Relazione 6 - Livellazione

Alessio Castori Pani Gruppo 1 70/72/66014 Domenica 01/02/2026

1. Oggetto e Scopo del Rilevamento

L'esercitazione ha come oggetto l'esecuzione di una livellazione geometrica composta

per determinare l'altimetria di una rete di punti.

Lo scopo è calcolare i dislivelli tra i vari vertici e, attraverso la compensazione delle

misure, determinare le grandezze finali: le quote compensate (Q) dei punti incogniti (B,

C, D, E, F) rispetto a un caposaldo di riferimento (A) di quota nota.

2. Funzionamento dello strumento:

Lo strumento per effettuare questa misurazione è il livello topografico (livello ottico),

che misura la distanza tra il punto sul quale si colloca e la stadia, strumento

indispensabile per la livellazione geometrica.

Come la Stazione Totale, il livello ha bisogno di

essere messo in stazione, basandosi però

unicamente sulla livella sferica che esso

possiede. Anche la stadia ha necessità di stare

in bolla, infatti è presente una piccola livella

sferica in essa. Il livello è molto essenziale: è

presente il pulsante ON/OFF e il pulsante

rosso al lato (vedi foto) per effettuare la

misurazione, che poi si legge sul piccolo display presente. Non permette l’elaborazione

automatica di un file di testo, infatti si deve compilare con attenzione il quaderno di

campagna e utilizzare i dati riportati per poi svolgere gli opportuni calcoli.

1

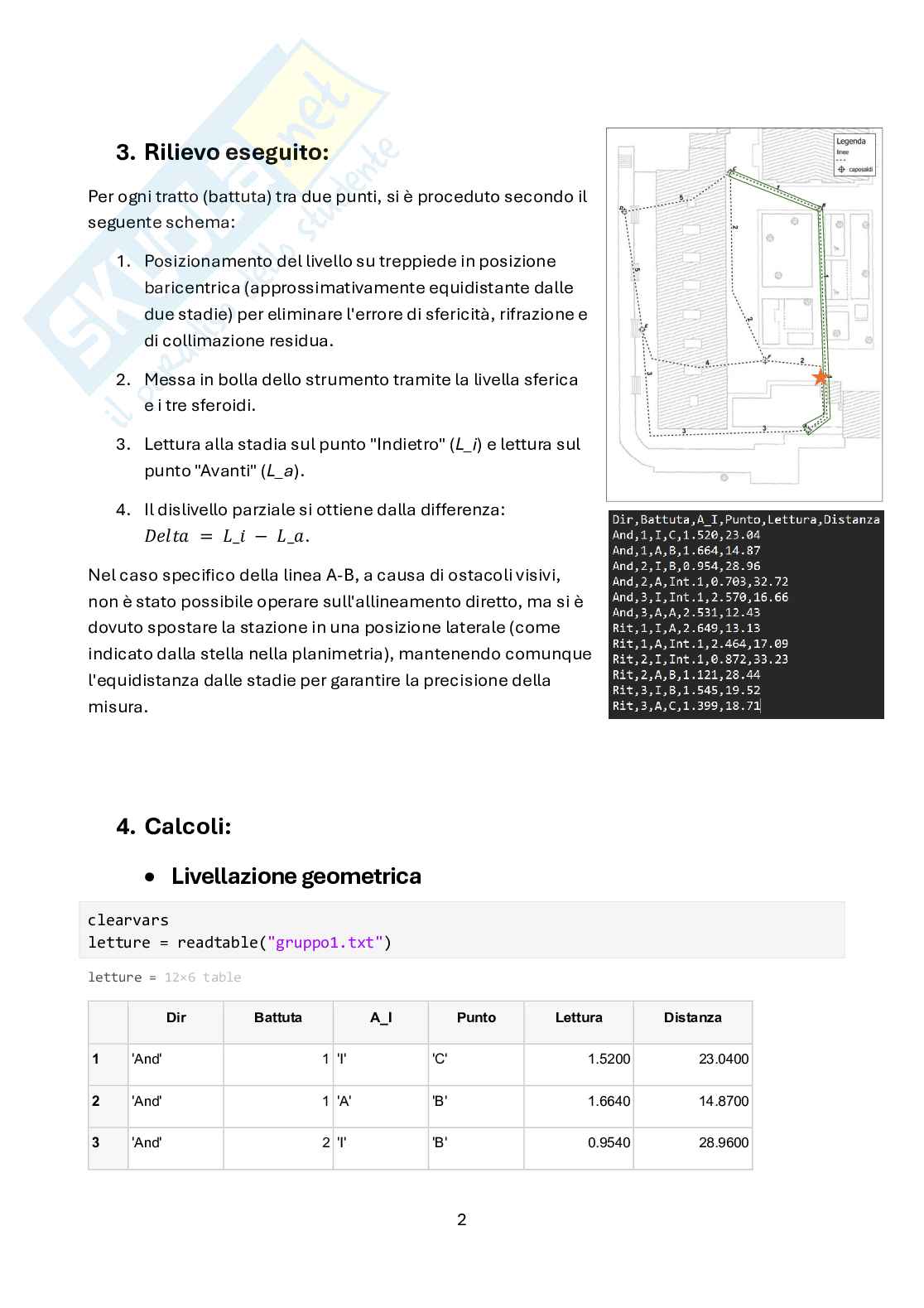

3. Rilievo eseguito:

Per ogni tratto (battuta) tra due punti, si è proceduto secondo il

seguente schema:

1. Posizionamento del livello su treppiede in posizione

baricentrica (approssimativamente equidistante dalle

due stadie) per eliminare l'errore di sfericità, rifrazione e

di collimazione residua.

2. Messa in bolla dello strumento tramite la livella sferica

e i tre sferoidi.

3. Lettura alla stadia sul punto "Indietro" (L_i) e lettura sul

punto "Avanti" (L_a).

4. Il dislivello parziale si ottiene dalla differenza:

= _ − _.

Nel caso specifico della linea A-B, a causa di ostacoli visivi,

non è stato possibile operare sull'allineamento diretto, ma si è

dovuto spostare la stazione in una posizione laterale (come

indicato dalla stella nella planimetria), mantenendo comunque

l'equidistanza dalle stadie per garantire la precisione della

misura.

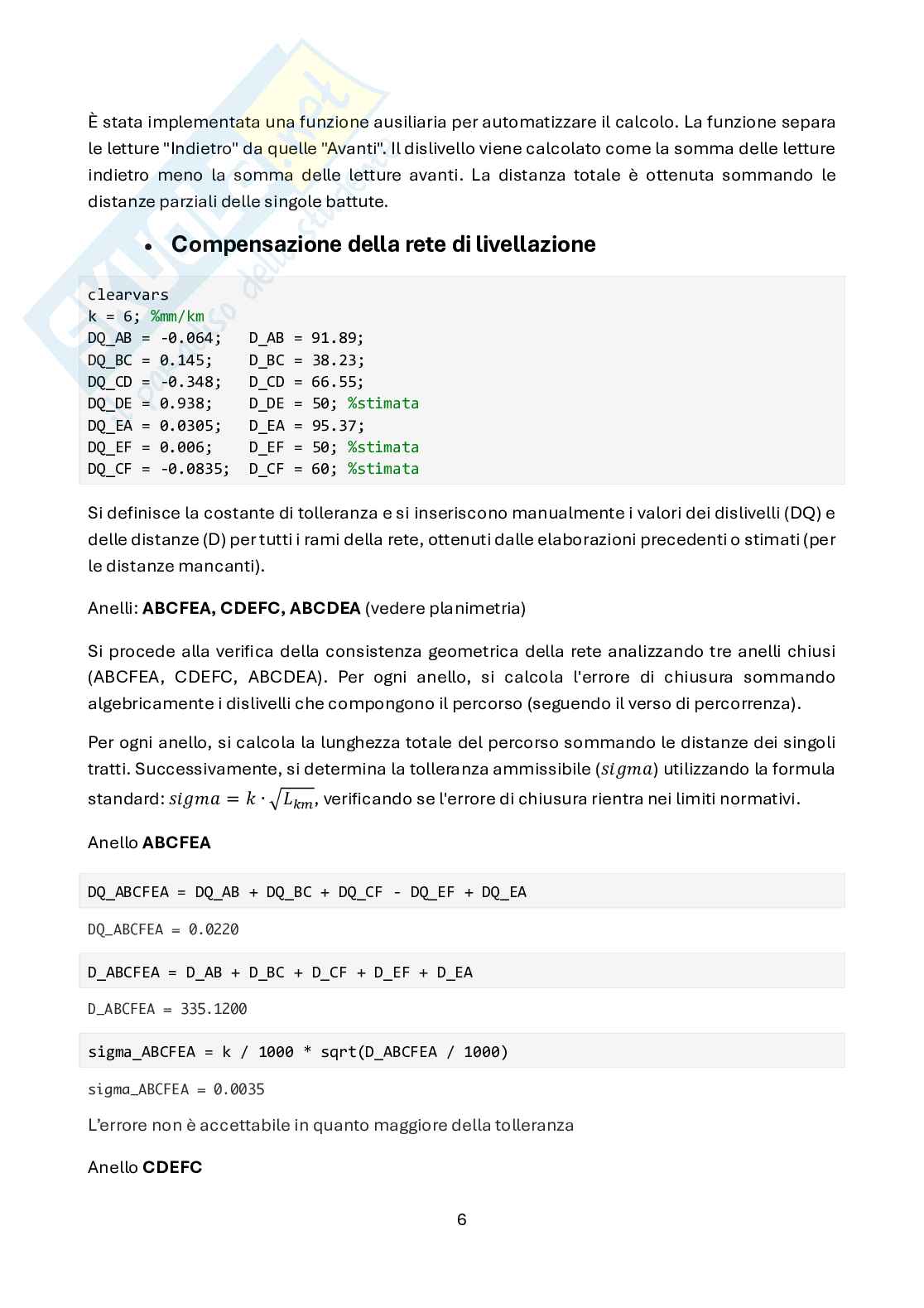

4. Calcoli:

• Livellazione geometrica

clearvars

letture = readtable("gruppo1.txt")

letture = 12×6 table

Dir Battuta A_I Punto Lettura Distanza

1 'And' 1 'I' 'C' 1.5200 23.0400

2 'And' 1 'A' 'B' 1.6640 14.8700

3 'And' 2 'I' 'B' 0.9540 28.9600

2

Dir Battuta A_I Punto Lettura Distanza

4 'And' 2 'A' 'Int.1' 0.7030 32.7200

5 'And' 3 'I' 'Int.1' 2.5700 16.6600

6 'And' 3 'A' 'A' 2.5310 12.4300

7 'Rit' 1 'I' 'A' 2.6490 13.1300

8 'Rit' 1 'A' 'Int.1' 2.4640 17.0900

9 'Rit' 2 'I' 'Int.1' 0.8720 33.2300

10 'Rit'
