Estratto del documento

bipolo utilizzatore

trasferimento di potenza positiva verso l'interno

bipolo generatore

trasferimento di potenza positiva verso l'esterno

I →——————→ V (V_v)

V = R · I

resistenza [Ω]

V | | | ⁄ | ⁄ |⁄Θ ----- I

R = ^V⁄_I = tgΘ

I →——————→ V (V_f)

I = G · V

conduttanza [S]

⇒ R = ¹⁄_G ⇒ G = ¹⁄_R

R assorbe energia elettrica dalla rete e la trasforma in calore

P = R · I² = V · I = ^V²⁄_R = G · V²

P > 0 ∀ V ∫ I

trasferimento sempre da elettrico a termico

R = ∞ ⇒ circuito aperto

I | |

[I=0 ∀ V]

R = 0 ⇒ corto circuito

I |_

[V=0 ∀ I]

SERIE

V₁ = R₁ I

V₂ = R₂ I

V₃ = R₃ I

V = V₁ + V₂ + V₃ = R₁ I + R₂ I + R₃ I = I (R₁ + R₂ + R₃) = I R_eq

R_eqs = n ∑_k=1 R_k

P = I² (R₁ + R₂ + R₃) = R_eq I²

R₁ I² + R₂ I² + R₃ I² = R_eq I²

Somma delle 3 potenze dà potenza della serie

PARTITORE RESISTIVO DI TENSIONE

Tensione complessiva ripartita tra le tensioni della serie

V_i = R_i I = R_i V / R_eq = V R_i / R_eq

V_i = V R_i / R_eq

PARALLELO

I = I₁ + I₂ + I₃ = G₁ V + G₂ V + G₃ V = V (G₁ + G₂ + G₃) = V G_eq

G_eq = 1 ∑_k=1 G_k

P_p = V² (G₁ + G₂ + G₃) = G_eq V²

G₁ V² + G₂ V² + G₃ V² = G_eq V²

Somma delle 3 potenze dà potenza del parallelo

GENERATORI

E I

V = E + VI

PE = E · I

V = I · A + V

PA = V · A

Un generatore che eroga corrente negativa è un utilizzatore

VA6 = VB6 = V6 = 1,10391 V

I0 = 0,27598 A

I3 = 1,56358 A

I0 = 1,10391 A

VA56 = 1,10391 V

R0 = 0,27598 Ω

I2 = 2,07913 A

R3456 = R0 + R = 5 + 12/17 = 97/17 = 5,70588 Ω

I0 = 4,5333 A

R23456 = 97/17 + 1 = 1,966222 Ω

3)

E₁ = 200 V

E₂ = 150 V

A₃ = 10 A

R_A = 10 Ω

R₅ = 10 Ω

R₆ = 5 Ω

R₂ = 5 Ω

R_B = 10 Ω

R₉ = 20 Ω

I non vincolate

V non vincolate

N = 4

L = 6

lk I = l – n + 1 = 6 – 4 + 1 = 3

lk V = 6 – (n – 1) = 3

I₁, I₂, I₆, I₇, I₁₀, V₃

nodo A: A₃ + I_C + I₇ = 0 → I_A = -A₃ - I_C

nodo B: I₇ - I_B - I₁₀ = 0 → I₇ = -A₃ = -10 A

nodo D: I₂ + I₁₀ - I₇ = 0 → I₁₀ = -A₃ - E₂ / (R₈ + R₉) = -15 A

maglia a: E₁ - R₄ I₁ + I_C R₆ - R₅ I₁ = 0 → I_C = - E₁ - R₄ A₃ - R₅ A₃ / (R_A + R₅ + R_C) = -16 A

maglia b: - I_C R_C - V₃ - R₂ I₇ = 0

maglia c: - R₈ I₂ + E₂ - R₉ I₂ = 0 → I₂ = E₂ / (R₈ + R₉) = 5 A

I₁ = -A₃ - I_C = 6 A

V₃ = -I_C R₆ + R_A A₃ = 130 V

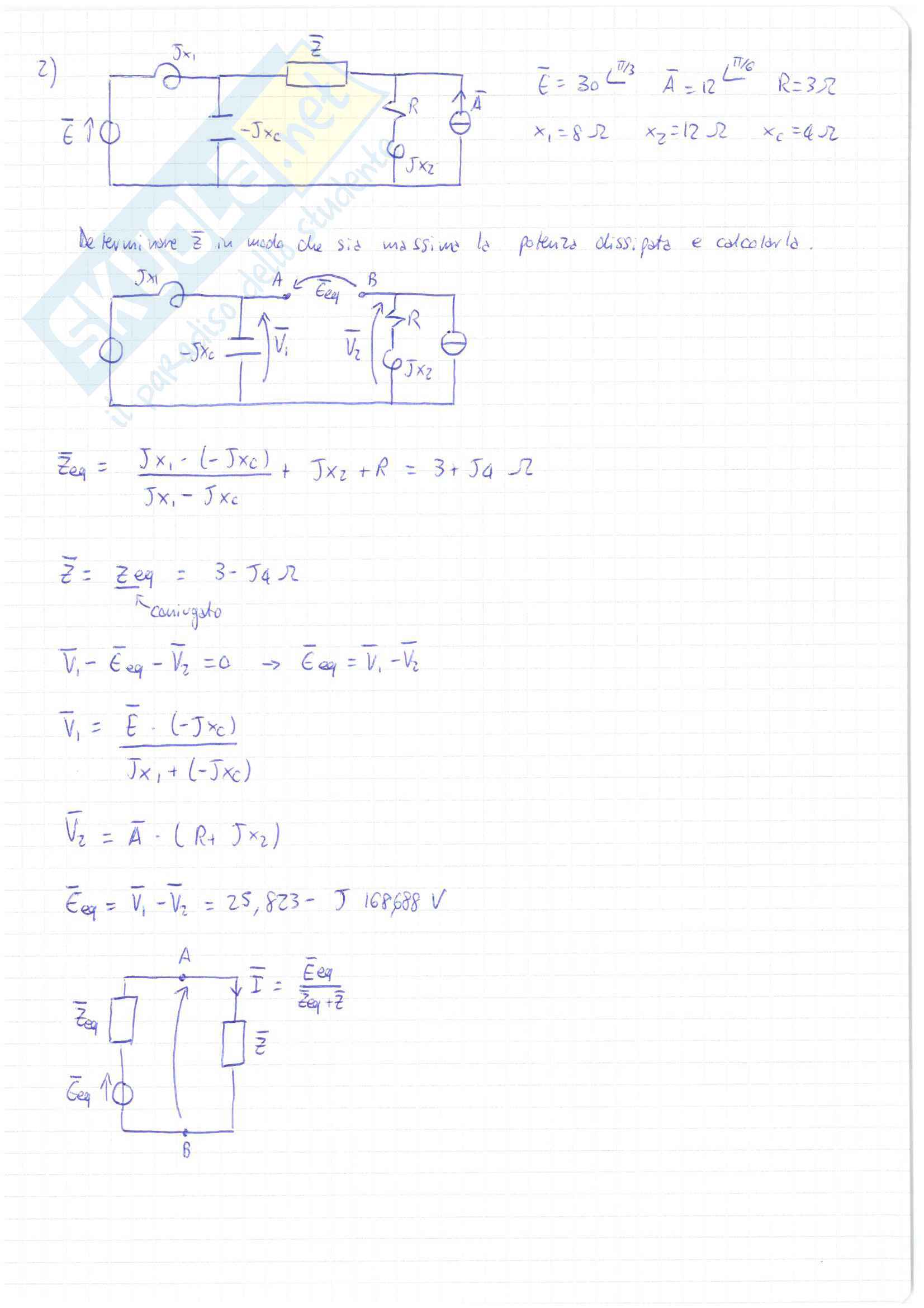

R₁ = 8 Ω

E₁ = 18 V

R₂ = 12 Ω

E₂ = 20 V

R₃ = 6 Ω

E₃ = 10 V

R₄ = 2 Ω

R₅ = 6 Ω

R_eq = R₄R₅ / (R₄ + R₅) = 12/8 = 1.5 Ω

V_R4 = E₃ R₄ / (R₄ + R₅)

V_eq = V_AB = E₁ + E₃ R₄ / (R₄ + R₅) = 18 + 10 ∙ 2/8 = 18 + 2.5 = 20.5

7)

ε = 18V

R₁ = 4Ω

A = 12A

R₂ = 6Ω

L₁ = 2mH

R₃ = 8Ω

L₂ = 4mH

C = 1µF

W_C, W_L1, W_L2, P_gen, P_d = ?

In Regime Stazionario

W_L = ¹/₂ L I²

W_C = ¹/₂ C V_C²

V_C = ^-ε/_R₃ + A = ^{-18 + 12}/₈ = 4.5A

I_L1 = ^V_C/_R₁ = ¹⁸/₄ = 4.5A

W_L1 = ¹/₂ L₁ I_L1² = 0.002025 J

I_L2 = ^V_C/_R₂ = ¹⁸/₆ = 3A

W_L2 = ¹/₂ L₂ I_L2² = 0.018 J

W_C = ¹/₂ C V_C² = 1.62 x 10^-10 J

V_C - R₃ I₃ + ε = 0 ⇒ I₃ = ^{V_C + ε}/_R₃ = ^{18 + 8}/₈ = ^3ε/₈ = 4.5A

P_dA = V_C A = 18 x 12 = 216 W

P_R1 = R₁ I_L1² = 81 W

P_R2 = R₂ I_L2² = 54 W

P_R3 = R₃ I₃² = 152 W

P_UC = C x ¹⁸ = 81 W

297 W

I_L1

V_n

V_L

V_c

I_L2

E₁ = 12V

E₂ = 16V

A = 12A

R₁ = 6Ω

R₂ = 8Ω

L₁ = 2mH

L₂ = 3μH

C = 12μF

V_A = 0

I_L2 = -A = -12 A

I₁ = -I₂

E₁ - R₁I₁ + R₂I₂ - E₂ = 0

I₁ = ^{E₁ - E₂}/_{R₁ + R₂} = ^{12 - 16}/₆₊₈ = ⁴/₁₄ = -0,2857 A

I₂ = 0,2857 A

E₂ - R₂I₂ + V_A - V_c = 0

V_c = -E₂ + R₂I₂ = 1,371V

P_R1 = R₁I₁² = 0,4897 W

P_R2 = R₂I₂² = 0,653 W

1,143 W

P_E1 = E₁I₂ = 3,428 W

P_E2 = E₂I₂ = 4,571 W

P_A = AV_A = 0W

1,143 W

W_c1 = ¹/₂L₁I₁² = 0,8516 2 ·10^-3J

W_c2 = ¹/₂L₂I_L2² = 216·10^-6J

W_c = ¹/₂CV_c² = 1,128·10^-3J
