Estratto del documento

Definizione di circuiti lineari, tempo-invarianti e costanti concentrati

I) Circuiti lineari: vale il principio di sovrapposizione degli effetti

Vg(t) → [Circuito lineare] → Vout(t)

Ig(t)

Si può dividere il circuito

Vg(t) → [Circuito lineare 1] → Vout(t)₁

Ig(t)

[Circuito lineare 2] → Vout(t)₂

Vout(t)₁ + Vout(t)₂ = Vout(t)

II) Circuiti permanenti (tempo-invarianti)

I parametri dei componenti sono costanti nel tempo

Ciò implica:

[Circuito permanente] → α(t)

t

x(t)

1

∞

t

Ad una traslazione di x(t) corrisponde una traslazione g(t)

x(t-τ) → g(t-τ)

x(t)

1

∞

t

III) Costanti concentrate

Il comportamento del circuito non tiene conto delle propagazioni

v è funzione solo di t

v = v(t)

v non è funzione di x, y, z

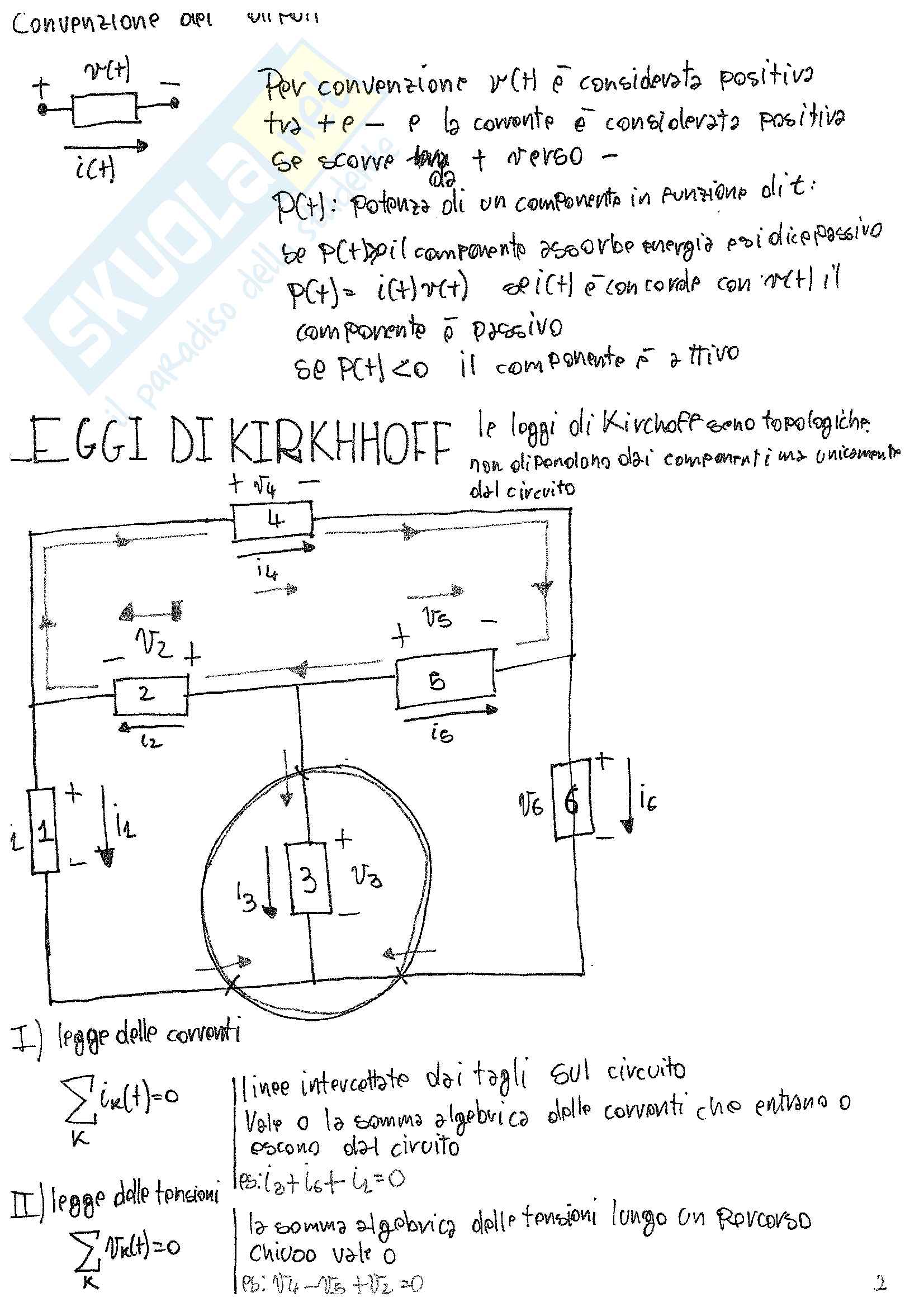

Convenzione dei segni

Per convenzione v(t) è considerato positivo tra + e - e la corrente è considerata positiva.

Se scorre tra + e - P(t): potenza di un componente in funzione di t:

Se P(t)>0 il componente assorbe energia e si dice passivo

i(t) = (it)(t) d(ic) è concordale con v(t)

componente è passivo

Se P(t)
