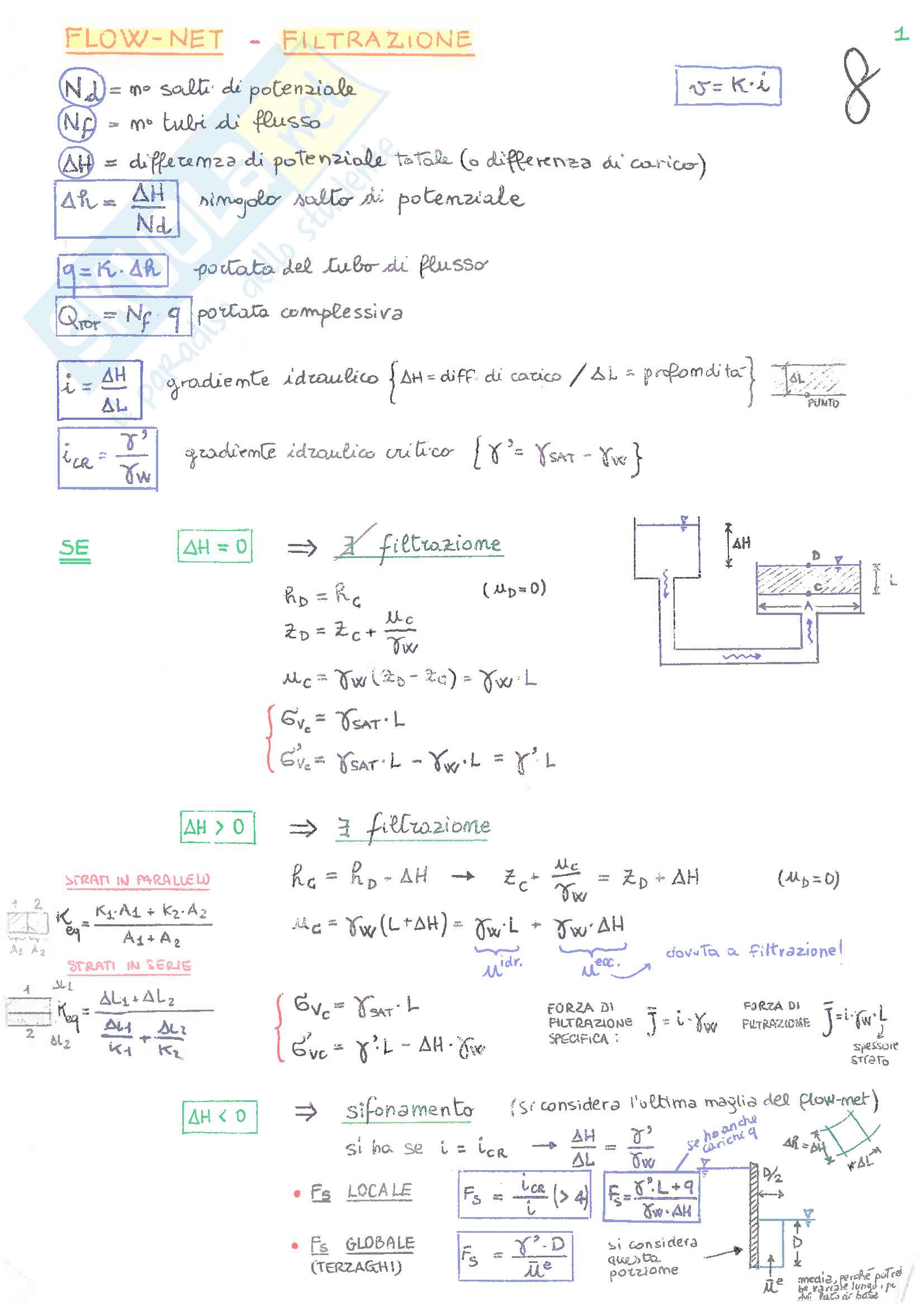

FLOW-NET - FILTRAZIONE

  • Nd = n° salti di potenziale
  • Nf = n° tubi di flusso

ΔH = differenza di potenziale totale (o differenza di carico)

Δh = singolo salto di potenziale

q = portata del tubo di flusso

Qtot = Nf q portata complessiva

= ΔHΔL gradiente idraulico { ΔH = diff. di carico / ΔL = profondità

icr = γγw gradiente idraulico critico { γ’ = γSAT - γw

SE Δh = 0 ⇒ filtrazione

  • hD = RC (Δh=0)
  • zD = zC + μγw
  • μc = γw(zD-zc) = γw L
  • σVe = γSAT L
  • σ'Ve = γSAT L - γw L = γ’ L

Δh > 0 ⇒ filtrazione

  • he = hD - ΔH ⇒ zc + μγw = z_D_ ΔH (μb=0)
  • μc = γw (L + ΔH) = γwL + γwidr./ec. dovuta a filtrazione!
  • σVe = γSAT L
  • σ’Ve = γ’ L - ΔH γw

Δh < 0 ⇒ sifonamento (si considera l’ultima maglia del flow-net)

  • si ha se i icr ΔHΔL
  • FS LOCALE FS = icr (>) μ
  • FS GLOBALE (TERZAGHI) FS = γ'Δ γw + γw ΔH Σ γ’ꜝL 0.9

Falda Artesiana

Portata estratta: Q = 2πruHuKHi = 2πruHuKHdr

J = cost

K = KH Ru2 ln(R1/R2)

KV = H (orizzontale se acquifero anisotropo)

Non c'è filtrazione

Falda Freatica

np Dupuit vz = 0 (velocità verticali nulle)

Portata Estratta: Q = 2πr H(r) KHdr

K = KH R1 R2 ln H2 hu h2 q H ln(r2/r1) = KH

Dupuit (Argine)

Q = k Hn/2 Hn2 - Hv2/L

Consolidazione

K0 = 1 - Sen φ0

H' = K0σv') (normale consolidato) (K0 = coefficiente di spinta a riposo)

σH' = K0 OCRα σv' (sovraconsolidato) α = 0,5

εv = mv Δσv'

S00 = εv H (cedimento all'∞ H = profondità o spessore dello strato)

Se ci sono più strati: S00 = Σi εi Hi

Σ σvSTAT-Z - γw z = γ' z [Sforzo verticale iniziale]

σv'P = σv0' + Δσ' = σv0'

q = carico costante applicato [Sforzo verticale finale]

OCR = σv0'ε [Sforzo di preconsolidazione]

Δσeff = γ' Δz (differenza quota tra punto sconosciuto e quello innasito x)

Non conoscendo le ue (che qui non sono nulle) non si conoscono nemmeno

gli sforzi efficaci σ'3. Si applica un criterio di rottura in sforzi totali σtot:

(CRITERIO DI TRESCA)

Se riportiamo il risultato in sforzi efficaci:

Si occorre bene determinare il parametro Cu.

  • ARGILLE DEBOLMENTE SOVRACONSOLIDATE (OCR < 1.5)

Il livello di rottura rimane lo stesso, ma ci arrivo con percorsi

più rigidi!

(A)

p0(A)

p0(B) < 1.5

  • ARGILLE FORTEMENTE SOVRACONSOLIDATE (OCR > 4)

DRENATA

NON DRENATA

(A)

p0(A)

p0(B) > 4

TEMA 24 - PAG 90

Valutare lo stato di sforzo totale ed efficace attuale e quello massimo sopportato dal campione in oggetto, sapendo che:

  • γSAT = 20 kN/m3
  • OCR = 10
  • K0(NC) = 1 - sen φ'
  • K0(OC) = K0(NC) ∙ OCRα

α = 0,5 , φ' = 20°

σvo = γSAT ∙ 6 m = 120 kN/m2 = 120 kPa

uo = γW ∙ z = 10 ∙ 6 = 60 kPa

σvo = σvo - uo = 120 - 60 = 60 kPa

σ'vmax = OCR ∙ σvo = 10 ∙ 60 = 600 kPa

K0(NC) = 1 - sen(20°) = 0,66

K0(OC) = 0,66 ∙ 100,5 = 2,1

σho = K0 ∙ σvo = 2,1 ∙ 60 = 126 kN/m2

σho = σho + u = 126 + 60 = 186 kPa

σvmax = σ'vmax = 600 kPa

σhmax = K0(NC) ∙ σ'vmax = 396 kPa

σhR max = σhmax + u = 396 + 60 = 456 kPa

Po = \(\frac{σ'vo + 2σho}{3}\) = \(\frac{60 + 2 ∙ 126}{3}\) = 104 kPa

P(scar)o = Po + Δu

Po = -Δu = 104 kPa

P'(scar) = σ(scar)o - Δu = 104 kPa

σ'v(scar) = σv(scar)o - Δu = 104 kPa

{σ'(scar) = σ'(s) Δu = -Δu}

  • Grafico isocrone

ottenuto Vv, calcolo

Z = z/H dove:

  • z: quota del punto
  • H -> se o Z≤Zr, H: è spessore strato
  • -> se o Z<Zr, H: percorso drenaggio

entro nel grafico con Z, intercetto la curva di Tvcalcolato (se ponci, le disegno io approssimativamente)e trovo -> Ue/Δtγv oppure -> Ue/Δsγv

  • se richiesto calcolo "grado di consolidazione medio"

Um = S(t)/S dove S(t): è i cedimento attuale al tempo "t".

MURI A GRAVITÀ

Bt

v

  • Si calcolano sforzi e spinte secondo i casi:

argilla

Bt: σv = γv z (+q) -> Gv + δ V - 2Cu

(tersecca) i sforzi totali)Sa -> ricavo facendo le aree sottese (dopoi GH lungo lo strato

Bt: sabbia

Lt: sabbia/argilla/(vota- vuoto di sforzi efficaci)

δ V -> β: z (+ q)     µ = j=vw : z δ

G'v = δ v; μ

δ Va = Ka • δ V - 2j e' jKa

(p'≤0 per sabbia)

»Ka = 1 - sen φ/1 + sen φ

Simplona "s'foorto" •

* (cessazione e trazione)

Sa -> ricavo facendo le aree sottese dapoi GH

Occore calcolare anche la spinta dell'acqua Uu
