Riassunto esame Introduzione alle Reti Telematiche, prof. Casetti

COMMUTAZIONE

Allocazione risorse x comunicazione

CIRCUITO

1. Utente fornisce alla rete l'informazione, centrali costruiscono circuito di uso esclusivo dei 2 interlocutori, rilanciato solo su indicaz. di uno dei 2
2. Reti telefoniche
3. Trasparenza, stessa velocità trasmissione tra canali entranti/uscen.
4. • Concatenazione canali (banda pari o quasi a banda rete vel.)
5. Posizionale, no indirizzamento
6. Significato in reti ad alta velocità

STRATEGIE

ridurre tempi / rinnunciare

PACCHETTO

1. Accesso multiplo a divisione di tempo
2. Info fornite in MESSAGGIO (intestazione, coda), messaggi lunghi frammentati in pacchetti (intestazione, coda), id dest = label switching
3. Instradamento calcolato di volta in volta da un nodo all'altro, coda, scarto
4. STORE & FORWARD (ricav. x unit prima di...)
5. Banda divisiva, allocata dinamicamente...
6. Canali ingresso/uscita a velocità differente
7. Pipeline

U: allocazione non statica, no tempo apertura

S: calcolo instradamento per ogni pacchetto (penalità, errori, duplicazioni, fuori ordine, ritardi variabili, essenziale ta)

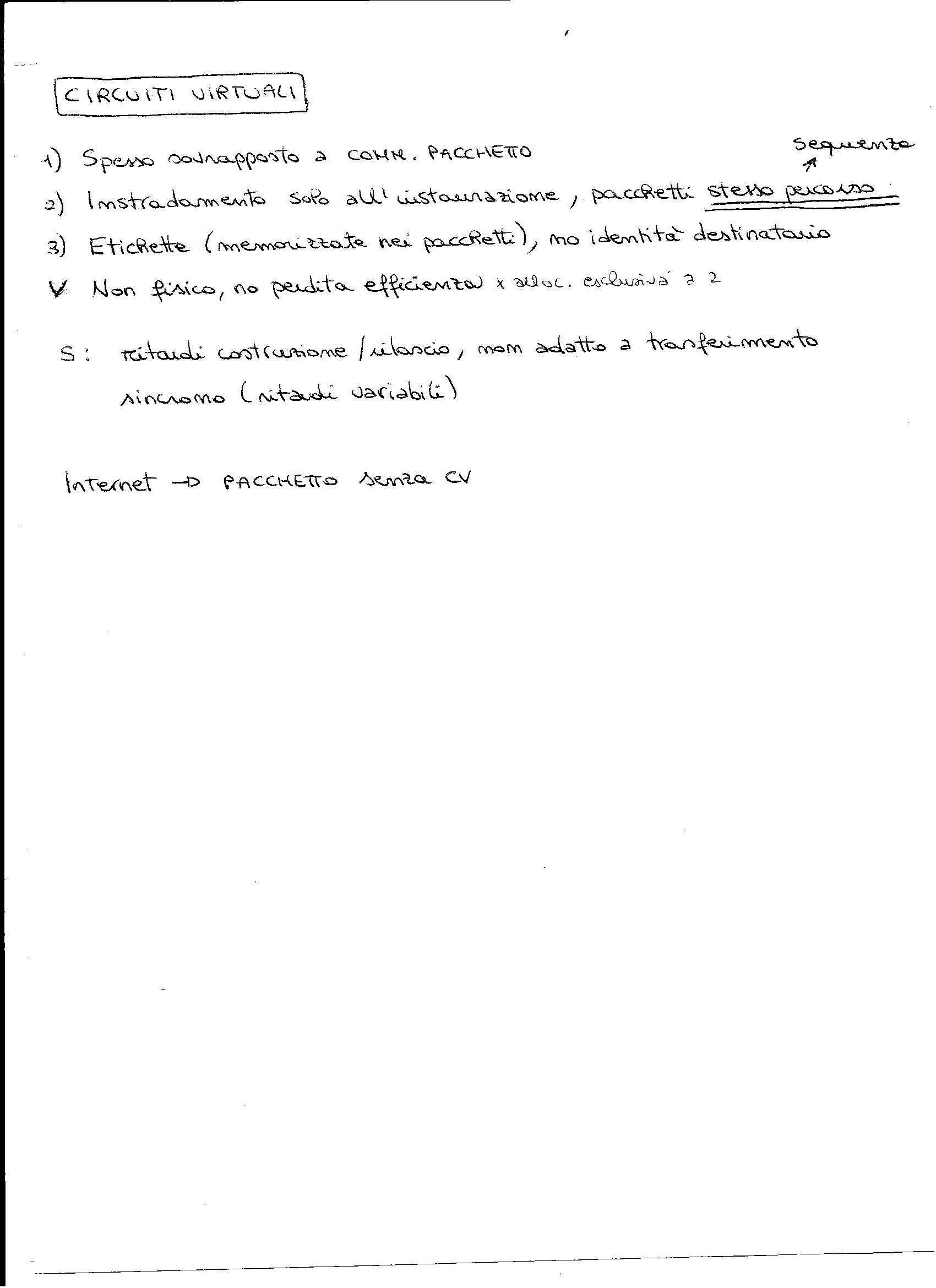

CIRCUITI VIRTUALI

• Spesso sovrapposto a COMM. PACCHETTO
• Instradamento solo all'instaurazione, pacchetti stesso percorso
• Etichette (memorizzate nei pacchetti); no identità destinatario
• Non fisico, no perdita efficienza per allocazione esclusiva a 2

S: ritardi contenimento/silenzio, non adatto a trasferimento sincrono (ritardi variabili)

Internet -> PACCHETTO senza CV

SAP

1) N-entità → TITOLO (no pos.)

2) N-entità x comunicae N-entità altro sistema:

• attivare PRIMITIVE SERVIZIO fornite da livello (N-1) sulle cui interfacce è collegato tramite (N-1) SAP;
• fornire indirizzo N-entità remota con cui vuole comunicare, ottenibile con le funzioni di indirizzamento che trasformano titolo in indirizzo relativo a posizione momentanea

3) N-DIRETORIO

associa:

• N-titoli
• (N-1) indirizzi degli (N-1) SAP attraverso cui N-entità accedono (N-1) servizi

(N-1) indirizzi (N-1) SAP attraverso cui accesso permette N-entità di sapere indirizzo N-entità remota con cui vuole comunica

gicare N -entità è indirizzo tramite (N-1) indirizzo (N-1) SAP a cui accede

4) N-CEP estremi del CV che collega le due (N+1) entità

Permettono aprire e commeniare usando stesso N-SAP

in ogni N-SAP (ident. da N-CEI)

5) N-MAPPING associa:

(perché ogni entità N accede,

N-SAP attraverso cui N-entità FORNISCONO N-servizi

(N-1)-SAP attraverso cui N-entità ACCEDONO (N-1) servizi :

• 1:1
• geuario
• tabelle conversione

6) Scambio tra due (N+1) entita' deve usare N-connessioni tra due N-SAP

Per creare N-connessione - una o +. (N-1)connessioni

• a:1 N-comm / (N-1)conn
• multiplexing + N-comm / (N-1)conn RISPARMIO RISORSE
• splitting: N-comm / + (N-1)conn PRESTAZIONI MIGLIORI

GO-BACK-N

errori → nodo TO o non riceve ACK

1. WT>1, WR=1
2. Trasmettitore può inviare un n° di PDU fino alla dimensione della WT prima di ricevere ACK.
3. Man mano che riceve ACK svuota il buffer dei pacchetti (inviato) la cui ricezione è stata confermata e riempirlo con altri da inviare

Se si perdono pacchetti deve ritrasmettere il blocco dei pacchetti interessati (=pacchetti che il ricevitore aveva ricevuto) successivi a quello perso vengono eliminati dal ricevitore, perché accetta solo PDU in SEQUENZA

4. Trasmettitore e ricevitore devono accordarsi preventivi. SEMANTICA
• ACK CUMULATIVO ACK(N) confermano corretta ricezione di tutti i pacchetti fino n-1, ricevitore attende n; se si perdono ACK può esistere ritrasmissione, ma in caso di errore occorre ritrasmettere tutte le PDU non ancora confermate
• ACK SELETTIVO ACK(n) conferma corretta ricezione di n senza indicazione sulla ricezione degli altri; in caso di errore il trasmettitore, dopo aver spedito tutti i pacchetti della WT, torna indietro del ultimo n° di sequenza indicato dall'ACK e comincia a ricevere la finestra da quel punto
• ACK NEGATIVO NACK(n) mancata ricezione: n
5. PIGGYBACKING
6. Conale non sequenziale: WTmax = 2^K - 1
7. Migliore efficienza, elaborazione supplementare minima

Maggiore complessità al trasmettitore (memoria, timers,stato)

ACCESSO MULTIPLO

Flussi che devono condividere il canale fisicamente lontani

RETI A CIRCUITO

• TDMA
• FDMA
• SDMA → Fra coppie diverse di utenti i loro cammini sulla rete sono separati, disgiunti; possono coesistere comunicazioni negli stessi istanti di tempo e nelle stesse bande di frequenza, data la distribuzione geografica della risorsa trasmissiva e delle entità comunicanti.
• - Circuito (es. 2 - Allocando su richiesta una parte della risorsa agli utenti, (slot → TDMA, banda freq. → FDMA) che la possono usare in modo esclusivo e continuato fino alla fine della comunicazione
• Non si distingue tra AM/M in fase TX info (Ogni utente usa 1 risorsa dedicata)

RETI A PACCHETTO

• Traffico impulsivo : no allocazione statica risorse (uso saltuario renderebbe gravi inefficienze)
• TDH statistico: i dado a ogni casuale di uscita nel multiplexor, pacchetti messi nelle code e trasmessi in successione ottenendo una multiplazione non fissa, STATISTICA (governata dalla statistica dei flussi dei pacchetti); lo stesso canale e' usato da più utenti nel tempo; i pacchetti sono trasmessi in intervalli di tempo disgiunti (prestaz. migliore del TDM tradizionale, con traffico impulsivo)
• Canale BROADCAST: A/M cercano di ottenere risultati e TDM statistico non sufficientemente centralizzato; la distribuzione spaziale degli utenti comporta perdita efficienza → prestazioni dei protocolli MAC sono sempre < quali del TDM statistico, a parità di traffico

IEEE 802.3

• per LAN, da Ethernet, occupa livello fisico e MAC
• flessibile su scelta topologia (bus, bus stella-gerarchica, bus albero; topologie con cicli perché bridge e switch hanno lo spanning tree)
• banda base, 10, 100, 1000 Mbps
• cavi coassiali, fibre ottiche, dopini
• passato 10 base 5, 2, T (velocità 10), oggi Fast Ethernet (100), Gigabit Ethernet (elimina collisioni)

ETHERNET

PREAMBOLO7 sequence di 10, permette sincronizzazione SFD1 10101011 -> dal prossimo B inizia frame MAC DEST6

MAC SORG6

LUNGHEZZA/ TIPO2 46-1500 protocollo livello superiore che ha generato tramma (precede Ethernet Rc solo Mac) 46 unità per funzionare, in mancanza riempitto DATI 46-1500

FCS4 controllo parità sui bit sino a 4 unità SILENZIO12 sincrono

Protocolli livello 3 hanno bisogno del "protocol type" per esser multipiatti Ethernet: lo ha 802.3: SNAP PDN a livello LLC

INIZIO (apertura connessione)

1 = 1 segmento

TWND = 1 (la CWND)

SSTHRESH = dimensione massima finestra

TRASMISSIONE SUCCESSO

1. CWND aumenta, permettendo al protocollo di sapere la velocità di trasmissione disponibile in rete
2. Ad ogni ACK ricevuto corretto e in sequenza

• Se CWND < SSTHRESH → SlowStart → CWND = CWND + 1 (crescita esponenziale)
• Se CWND > SSTHRESH → Congestion Avoidance → CWND = CWND + 1/CWND (lineare)

CONGESTIONE

1. Ipotesi perdita di trasmissione se si perde un segmento, rilevato da:
• Scadenza timeout prima dell’arrivo dell’ACK (relativo a quel segmento)
• Ricezione 3 ACK duplicati (funzionamento almeno parziale del canale)
2. CWND diminuisce

• Segnalata da scadenza timeout
• CWND = 1, SSTHRESH = CWND/2, ritrasmette segmento
• Fast Retransmit
• possono essere ritrasmessi segmenti persi senza attendere che scada TO
• ACK duplicati = ricevitore perde 1 segmento ma ne riceve alcuni successivi
• 3 ACK duplicati
• immediata ritrasmissione segmento perso senza attendere TO

Invia 3° duplicato:

1. SSTHRESH = CWND/2
2. CWND = SSTHRESH + 3 / FAST RECOVERY (torna stato corretta ricezione dei 3 segmenti con migliorazione di quello perso)
3. CWND Slow Start fino ricezione segmento mancante
4. CWND = SSTHRESH (congestion avoidance) quando riceve ACK ACK duplicati./ricevitore riconosce quando trasmette il segmento mancante, segnalato dall'ultima mancanza arrivo dell'ACK relativo al segn. perso
