Elettrostatica

Effetti di cariche elettriche statiche nel vuoto

  • Elettrizzazione per strofinio
  • Isolanti → carica localizzata
  • Conduttori
  • Elettrizzazione per contatto
  • Cariche negative e positive (protoni)
  • Elettrone = carica negativa più piccola misurabile 1,6 x 10-19 C
  • Quantizzazione della carica elettrica: Q = ± N·e
  • Esperimento di Millikan (valori interi)
  • Conservazione della carica elettrica: la carica non si crea o distrugge ma si trasforma

Forza di Coulomb

Fq1 = -Fq2

Fq2 = ±K q1q2r2 ur

se q2 > 0 forza repulsiva

se q2 < 0 forza attrattiva

K = 1 / 4πε0, ε0 = 8,85 × 10-12 C2/Nm2

Vale nel caso di cariche elettriche puntiformi:

CARICHE PUNTIFORMI:

insieme di cariche elementari in un certo volume la cui dimensione lineare è molto piccola rispetto alla distanza a cui andiamo a valutare gli effetti della carica stessa.

PRINCIPIO DI SOVRAPPOSIZIONE DEGLI EFFETTI:

F1 = F1,2 + F1,3 + F1,4

forze agiscono simultaneamente ma indipendentemente (considero forze senza contare le altre).

CAMPO ELETTROSTATICO:

una carica puntiforme modifica lo spazio circostante q = sorgente q0 = sonda << q di un campo vettoriale E (elettrostatico)

Distribuzione Superficiale:

dE(P) = dq/4πε0r2

σ = dq/dS   densità superficiale di carica

[σ] = [Q/L2]   S.I.: C/m2

dE(P) = σ dS/4πε0r2,   se uniforme: σ = Q/S

Distribuzione Volumica

dE(P) = dq/4πε0r2

ρ = dq/dV   densità volumica di carica

[ρ] = [Q/L3]   S.I.: C/m3

dE(P) = ρ dV/4πε0r2,   se uniforme: ρ = Q/V

Generalizzando: campo non uniforme, superficie curva aperta

considero un ΔSi:

abbastanza piccola da considerare Ei uniforme su ΔSi

quindi ΔΦi = Ei cos θ i ΔSi = Ei · ni ΔSi = Ei · ΔSi

allora il flusso totale sarà:

ΦS (E) = limΔSi → 0 ∑ Ei · ΔSi = ∫S E · ds = ∫S E · n ds

Generalizzando: superficie chiusa

ΦS (E) = ∮S E · n ds

quindi considero flusso netto:

linee forza che escono meno quelle che entrano

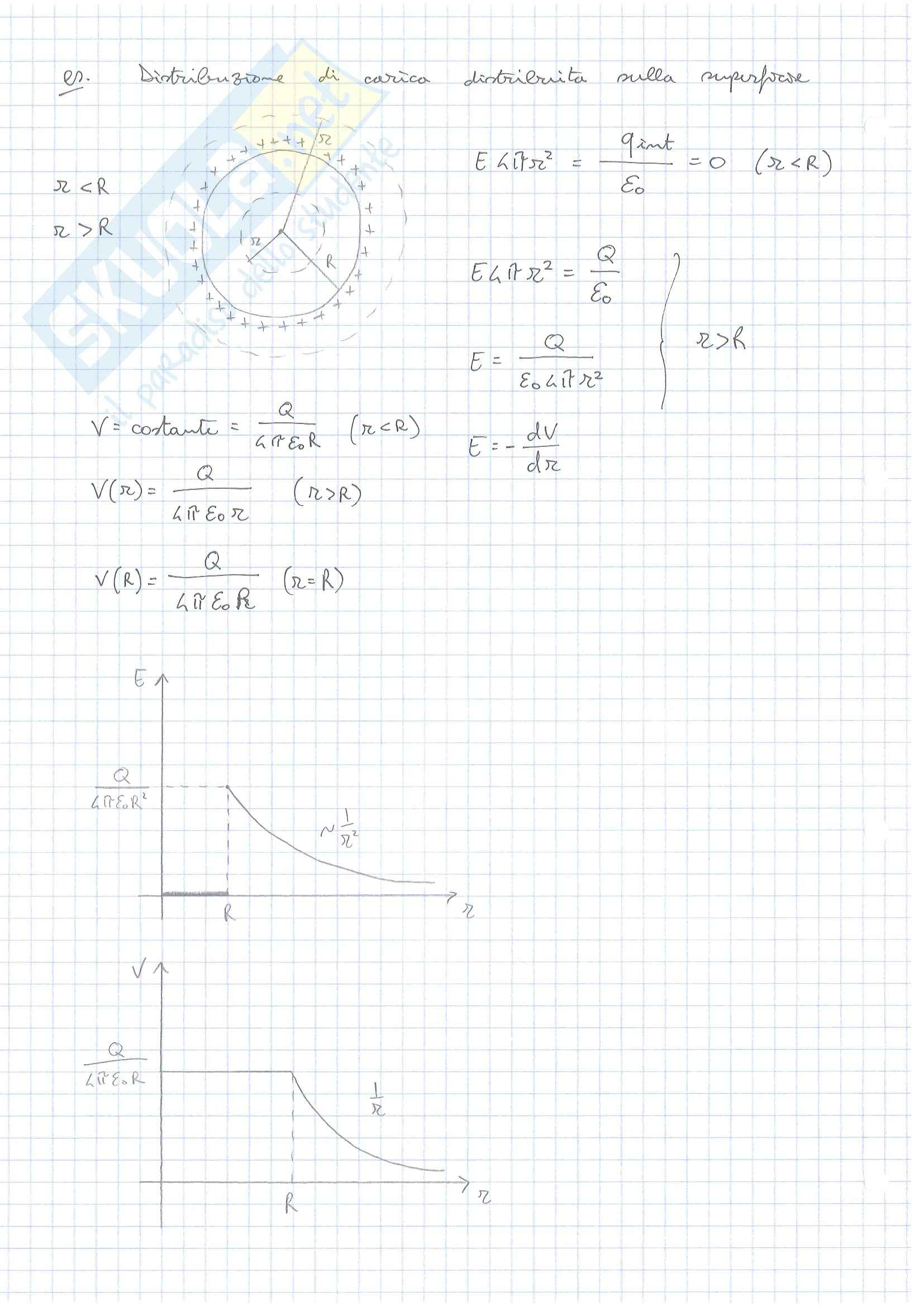

Distribuzione di carica distribuita sulla superficie

r < R

E <

r > R

E <

V = costante = Q/4πε₀R (r < R)

V(r) = Q/4πε₀r (r > R)

V(R) = Q/4πε₀R (r = R)

Ora mettiamo una carica nella cavità.

La carica esterna non risente dello spostamento della carica interna al guscio. Quindi lo schermo funziona anche dall'interno all'esterno.

Messa a terra:

Colleghiamo il conduttore a terra (conduttore). Quindi gli e- della terra passano al conduttore per compensare la carica.

Il conduttore assume il potenziale della Terra V=0

q = 3 · 10-9 C

a = 2,5 m

  1. Energia Potenziale di ciascuna carica nel campo generato dalle altre:

    2       9 · 9       = 6,5 × 10-2 J  4πε0a

  2. Ep della configurazione delle 3 cariche:

            6       99       399 2   4πε0a   4πε0a   4πε0a = 10-1 J

Ep,conf > Ep   →   lavoro maggiore per portarle all’infinito

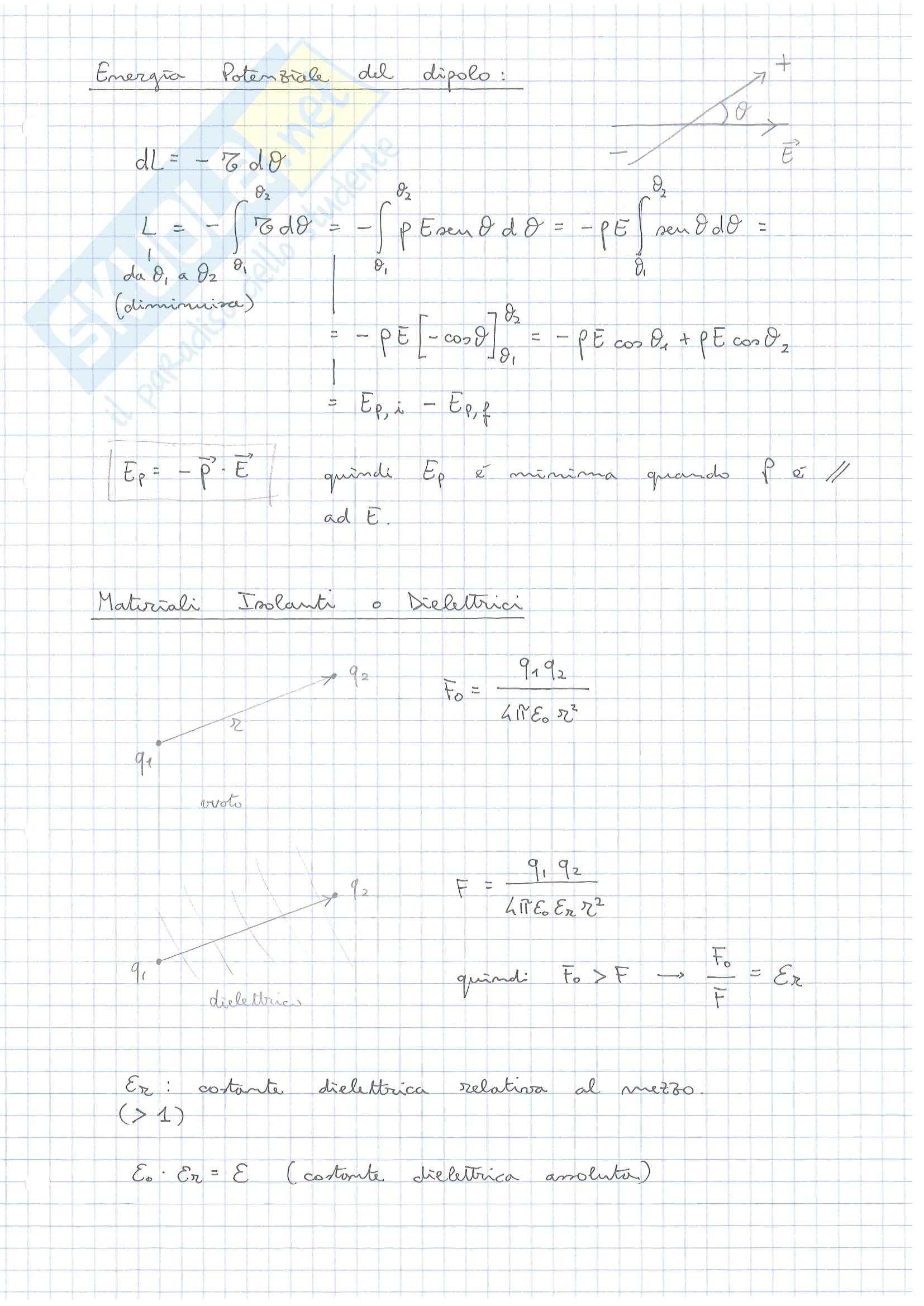

Energia Potenziale del dipolo:

dL = -pE sinΘ dΘ

L21 = ∫ dL = ∫ -pE sinΘ dΘ = -pE ∫ sinΘ dΘ = [-pE (-cosΘ)]Θ1Θ2 = -pE cosΘ2 + pE cosΘ1 = EP,i - EP,f

Ep = -

⋅ E quindi EP è minima quando

è // ad E.

Materiali: Isolanti o Dielettrici

F0 = q1q2/4πε0r2

F = q1q2/4πε0εrr2

quindi: f0 > F → F0/F = εr

εr: costante dielettrica relativa al mezzo. (>1) εo ⋅ εr = E (costante dielettrica assoluta)

1o modo: considero costanti dielettriche

Ed = δe/ε0εr

2o modo: considero distribuzione carica

⇒ Ed = δe/ε0 - δp/ε0δe/ε0εr = δe/ε0 - δp/ε0

⇒ δp = δe(1 - 1/εr) < δe

Considero parallele di l-: poi lo metto in un campo elettrico

Eest

Eest = uniformedielettrico omogeneoρ uniforme

Momento dipolo totale: PAa

[P⋅A] = [Q] di polarizzazione sulla faccia A.

Legge di rifrazione delle linee di forza

Et,1 = Eb,2

E1 sen θ1 = E2 sen θ2

Dm,1 = Dm,2

D1 cos θ1 = D2 cos θ2

Eo Er1 Er cos θ1 = Eo Er2 E2 cos θ2

1/Er1 tg θ1 = 1/Er2 tg θ2 → tg θ1 = Er1/Er2 tg θ2

se Er1 < Er2 → θ1 < θ2 ; passando da un mezzo con E diverso si hanno azioni di superficie ; linee diverse tornano più rarefatte - se linee di forza ortogonali allora θ1 + θ2 = 0

Densità di energia elettrostatica di un dielettrico

U = 1/2 Eo Er Ed2
