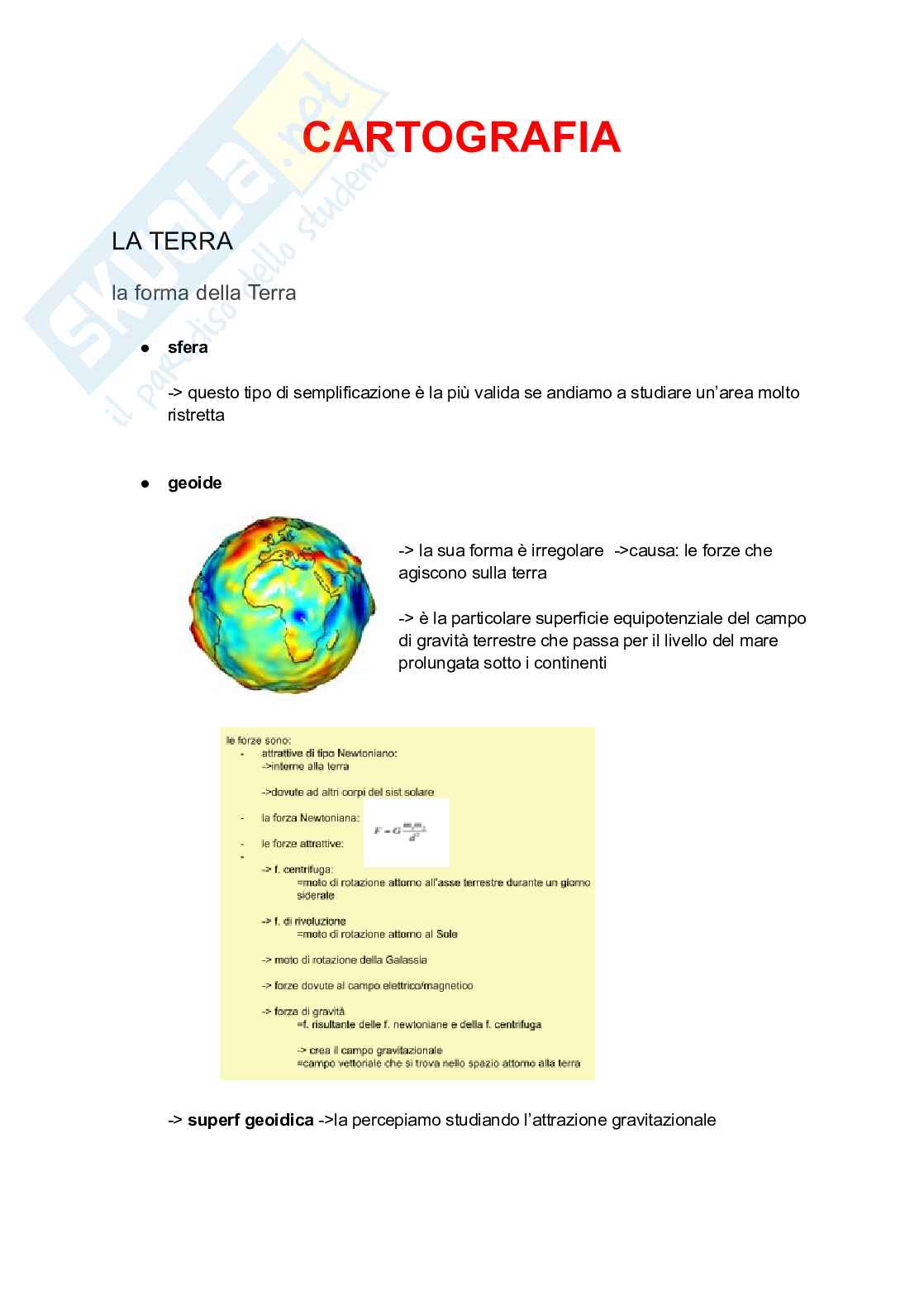

IL SISTEMA CARTOGRAFICO ITALIANO

gli organi cartografici italiani:

● Istituto geografico militare (IGM)

-> funzioni:

formazione di rete geodetica nazionale

➢ formazione di rete ad alta precisione per l’inquadramento delle quote

➢ rilevamento e rappresentazione della carta ufficiale (-> scala: 1:100000)

➢

● Istituto Idrografico della Marina

● Sezione Fotocartografica dello Stato maggiore dell'Aeronautica (=CIGIA)

● Amministrazione del catasto e dei Servizi Tecnici Erariali

● Servizio Geologico

● Regioni e Comuni

-> funzione:

produrre database topografici che fungono da base di dati georeferenziati per

➢ il SIT

la cartografia italiana ante 1940:

● è una cartografia ottenuta per via analitica

● scala -> 1:100 000

● cartografia equivalente -> conserva le aree e rende irrilevanti gli effetti della

curvatura terrestre

● meridiano di origine -> meridiano passante per Roma-Monte Mario

● superficie di riferimento -> ellissoide di Bessel -> orientato a Genova

-> viene iscritto in un

poliedro le cui facce

sono tangenti in

punti distribuiti ad

intervalli regolari di

latitudine e longitudine

● pregi -> la carta va a limitare gli intervalli di lat e long rendendo la carta non solo

equivalente ma anche equidistante

● difetti -> i sistemi di coord piane Nord e Est sono diversi tra le varie carte

pertanto se si vuole calcolare la distanza tra due punti appartenenti

a carte diverse è necessario ricorrere alle coord geografiche

la cartografia Gauss-Boaga Roma40:

● carta equidistante in ogni elemento con una deformazione lineare e con una

dilatazione ai bordi

● punto di emanazione: Roma -> Osservatorio Astronomico di Monte Mario

● due fusi

ampiezza in longitudine -> di circa 6°

➢ Fuso Ovest -> = 1° Fuso

➢ -> sul meridiano centrale a 9° Est di Greenwich

-> si estende fino al meridiano di Roma Monte Mario

si crea così una zona di fusione con il secondo fuso

-> falsa origine -> 1500 km

-> ha un’estensione aggiuntiva di 30’ -> si sovrappone al una

parte del fuso est

Fuso Est -> =2° Fuso

➢ -> sul meridiano centrale a 15° Est di Greenwich

-> falsa origine -> 2520 km

-> ha un’estensione aggiuntiva di 30’-> in modo da integrare

il Salento che

sarebbe nel fuso 34

● coordinate geografiche -> viene applicato il coefficiente di contrazione (=0.9996)

● superficie di riferimento -> Ellissoide Internazionale (assunto tangente al geoide

nel punto definito dall’Osservatorio di Monte Mario)

● sistema geodetico di riferimento -> ellissoide di Bessel orientato a

Genova Osservatorio

● fattore di contrazione -> = 0.9996 -> deformazione lineare

-> in quanto si considera un cilindro

secante e non tangente

-> =1.0004 ai bordi -> dilatazione ai bordi

-> la deformazione supera

l’errore di graficismo

● taglio cartografico -> la cartogr composta da tavolette a taglio geografico

● reticolato chilometrico

c’è una griglia -> composta da quadrati aventi un lato di 1 km

➢ -> appoggiata alla trasformata del meridiano centrale del fuso

e dell’equatore

risulta costruito da linee non parallele ai bordi della carta

➢ in corrispondenza del reticolato chilometrico (ai bordi) -> valore delle coord

➢

● rete geodetica

è una rete di triangolazione -> è formata da triangoli di primo (questi triangoli

➢ hanno una distanza tra loro pari a 40 km),

secondo, terzo ordine

non è in scala -> su vanno a misurare solo gli angoli

➢ abbiamo la misura non precisa di alcune basi -> (1 al nord, 1 al centro,

➢ 1 al sud, 1 in sardegna)

punto geodetico -> costituisce l’elemento di appoggio per i rilievi topogr

★ -> le sue coord sono riportate in monografie

la cartografia UTM WGS84:

● tre fusi UTM

fusi: 32-33-34

➢ nel fuso 34-> c’è solo una piccola porz della Puglia che viene proiettata nel 33

ampiezza in longitudine -> 6°

➢

● coordinate

vengono indicate in Km (raramente in metri)

➢ a esse viene applicato il coefficiente di contrazione (=0.9996)

➢ alle coordinate est -> viene aggiunta la falsa origine (=500 km)

➢

● superficie di riferimento -> ellissoide WGS84 geocentrico

● sistema di riferimento -> WGS84

la cartografia catastale:

● oggetto di rappresentazione

particella catastale

★ =porzione continua di terreno, situata in un unico Comune,

➢ appartenente ad un unico proprietario, assoggettata a una sola coltura

o a un’unica destinazione d’uso

viene rappresentata -> nella sua corretta ubicazione (=posizione)

➢ -> con una delimitazione geometrica

-> con una delimitazione relativa alla viabilità

-> con una delimitazione relativa all’acqua

-> con una delimitazione relativa a ogni

particolare topografico

confini di un comune / di una regione / di uno Stato

★

● scala

generalmente 1:2000

zone di espansione 1:1000

centri abitati

zone dove l’area media delle particelle è < 20 are

zone dove l’area media delle particelle è < 3 are 1:500

zone montuose (-> proprietà poco divise) 1:4000

● le mappe catastali di primo impianto

precedentemente -> erano solo planimetriche e non altimetriche

➢ attualmente -> sono integrate con linee di livello di equidistanza pari a 2 m

➢ Sezione Censuaria

★ ottenuta dalla suddivisione dei territori interessati

➢ rappresentata su fogli di formato uniforme (70 cm x 100 cm)

➢ la porzione di mappa rappresentata in ogni foglio -> è a perimetro

➢ chiuso

-> coincide con

l’area racchiusa

nei limiti di

proprietà

SISTEMA DI RIFERIMENTO UNIFICATO EUROPEO ED50:

● ogni Nazione aveva il suo sist geodetico -> ognuno di essi aveva il proprio punto

(prima del 1950) di emanazione

-> c’erano degli scostamenti tra la

superf geodica ed ellissoidica

-> le varie cartogr locali non possono

essere collegate tra loro in quanto

non ci sono relazioni tra le

coord appartenenti a sist locali diversi

● l’Associazione Internazionale di Geodesia ->calcolò le reti geodetiche fondamentali

(=di primo ordine)

-> collegò le varie reti di primo ordine

con osservaz alle reti degli stati

limitrofi ⤸

si creò ED50

● ED50 superficie di riferimento -> ellissoide internazionale

➢ orientamento medio europeo/punto di emanazione -> Potsdam

➢ punto di origine delle longitudini -> Greenwich

➢ rete geodetica -> selezione delle reti geodetiche di primo ordine

➢

● ED77 nel 1977 l'Associazione Internazionale di Geodesia ha provveduto

➢ all’unificazione dei sist di riferimento dell’europa Occidentale nell’ED77

TOPOGRAFIA

● disciplina che studia gli strumenti e i metodi per la misuraz la rappresentaz di parti

della superf terr

● funzioni

-> ci permette di determinare la posizione dei punti nello spazio anche se lontani tra

loro

-> ci permette di utilizzare lo stesso sistema di riferimento per fasi differenti di rilievo

-> si basa sul principio di iperdeterminazione

● 2 tipologie

topografia terrestre o topografia classica

★ osservo due punti situati sulla superf terrestre

➢ eseguo le osservazioni con degli strumenti che stanno sulla superf terr

➢

topografia satellitare

★ osservaz tra un punto sulla superf terr e un satellite

➢ eseguo le osservazioni attr l’uso di satelliti

➢ i tre segmenti del GPS

➢ 1. segmento spaziale:

-> è costituito dalla rete dai satelliti che orbitano attorno

alla Terra che trovano la posizione attraverso il

metodo di trilaterazione

->la determinaz del primo satellite:

individuo la posiz del ricevitore sulla superf di

una sfera centrata sul satellite

-> la determinaz del secondo satellite:

consente il posiz sul cerchio di intersez tra le

due sfere

-> la determinaz del terzo satellite:

permette di individuare i due punti in

corrispondenza delle intersez del cerchio con la

sfera centrata sul terzo satellite

2. segmento di controllo:

-> è costituito da 5 stazioni lungo l’equatore

ORTORETTIFICA e GEOREFERENZIAZIONE

-> richiedono due operazioni

1. individuaz dei parametri della trasformaz tra le coord imm e le coord a terra

2. il ricampionamento dell’immagine

ortorettifica

-> = associare le coord imm e le coord cartogr

-> si ha la correzione delle distorsioni -> si ha una proiez ortogonale degli ogg

-> le ortofoto sono imm raster che hanno la proprietà di essere proiezioni ortografiche

georeferenziazione

-> = determinare un legame tra il pixel e le coord geogr degli ogg al suolo in un sist di rif

-> ottima per le scene dove l’imm non ha variazioni di quote

-> richiede di conoscere le quote dei punti rappresentati sull’immagine

-> ottima per la rappr di scene dove sono presenti rilievi

-> processo di georeferenziazione

trasformazione globale + trasformazione locale

➢ procedimento:

➢ 1. preparazione degli elaborati

2. analisi delle def

3. trasformazione globale tra i sit di coord dell’imm e di rif

4. trasformazione locale (-> costruz della nuova imm)

5. verifica della nuova imm

TRASFORMAZIONI GEOMETRICHE

-> sono il concetto base della georeferenziazione -> sono applicate a uno spazio

bidimensionale

-> applicare una trasformazione = modificare la posizione relativa dei pixel senza

alterare il valore radiometrico

= assegnare al pixel nuove coord

-> funz: ci permette di passare da un sist di rif a un altro applicando una trasformazione di

datum attraverso una regola che descrive ogni trasformazione

trasformazioni geometriche globali

-> modificano la posizione di ogni pixel dell’immagine

-> i valori dei parametri di trasformazione calcolati sono validi per qualsiasi punto

dell’immagine

● trasformazioni lineari

-> traslazione (trasformazione lineare conforme -> angoli inalterati)

spostamento di un’immagine lungo la direzione x (che ha un certo n di pixel)

➢ abbiamo un punto iniziale -> con coord x e y

➢ abbiamo uno spostamento che è lungo δ x e δ y

➢ in seguito allo spostamento ottengo le coord finali x0+x1= x y0+y1=y

➢ parametri -> traslazione rispetto asse x e y (sono 2 parametri)

➢ -> per un punto immagine scrivo 2 equazioni -> 1 in x e 1 in y

-> rotazione (trasformazione elementare conforme -> angoli inalterati)

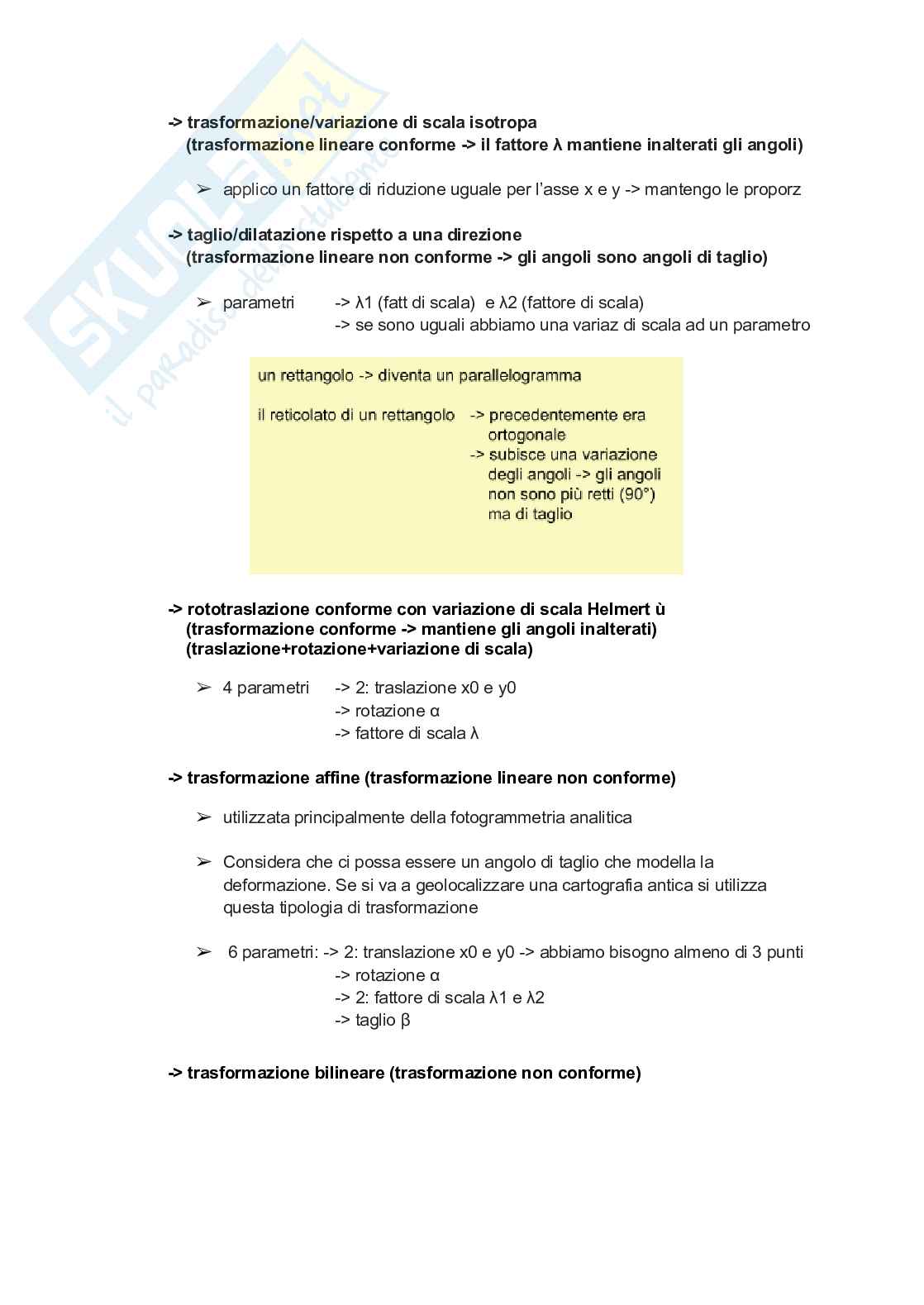

-> trasformazione/variazione di scala isotropa

(trasformazione lineare conforme ->
