Schemi di Calcolatori elettronici - seconda parte

Pseudo Istruzioni:

1. blt $t0, $t3, Lable
   • se t0 < t3 allora SALTO

   slt $at, $t0, $t3

   bne $at, $zero, Lable

   • se $t0 < $t3 -> $at = 1
   • se $at ≠ 0 allora SALTO

2. bgt $t0, $t3, Lable
   • se t0 > t3 allora SALTO

   slt $at, $t3, $t0

   bne $at, $zero, Lable

   • se $t3 < t0 -> $at = 1
   • se $at ≠ 0 -> allora SALTO

3. ble $t0, $t3, Lable
   • se t0 <= t3 allora SALTO

   slt $at, $t3, $t0

   beq $at, $zero, Lable

   • se $t3 < t0 -> $at = 1
   • se $at = 0 -> SALTO

4. bge $t0, $t3, Lable
   • se t0 >= t3 allora SALTO

   slt $at, $t0, $t3

   beq $at, $zero, lable

   • se t0 < t3 -> $at = 1
   • se $at = 0 -> SALTO

GESTIONE OVERFLOW:

li $t3, 0xf0000000

li $t2, 0xf0000000

addo $t0, $t3, $t2

xor $t3, $t3, $t2

se $t3 ^ $t2 hanno segno uguale (guardo solo l’ultimo bit)

quello del segno

$t3 è positivo

$t3 è negativo

slt $t3, $t3, $zero

se $t3 è positivo, risultato maggiore di zero

slt -> $t3=0

se $t3 e t2 hanno segno diversot3 è negativo, risultato minore di zero

slt -> $t3=1

bne $t3, $zero, NO_OV

xor $t3, $t0, $t3 (opp $t2 è indifferente)

slt $t3, $t3, $zero

bne $t3, $zero, OV

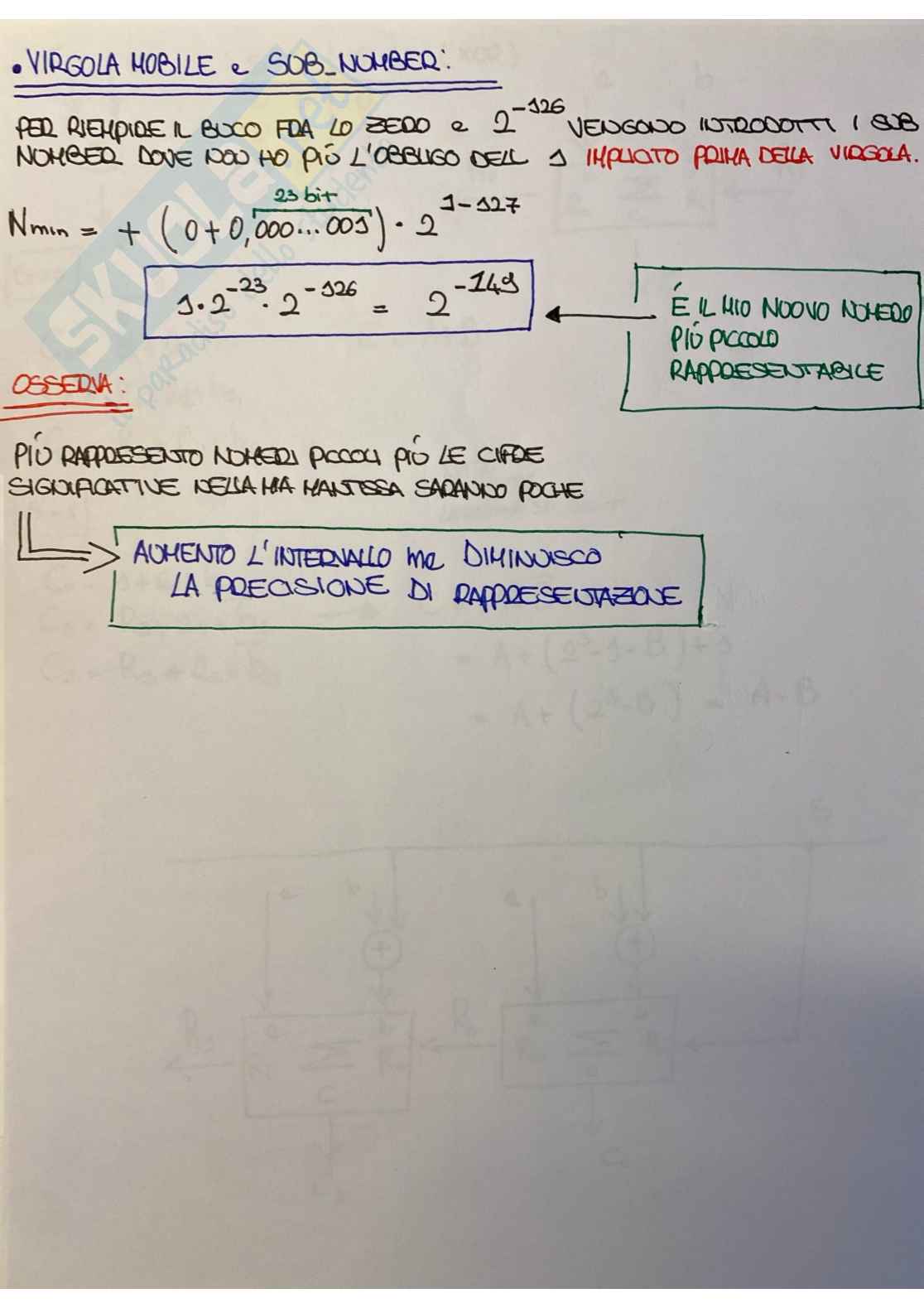

VIRGOLA MOBILE e SUB.NUMBER:

PER RIEMPIRE IL BUCO FRA LO ZERO e 2^-126 VENGONO INTRODOTTI I SUBNUMERI. DOVE POO HO PIÙ L'OVBISSO DEL 1 IMPLICTO PRIMA DELLA VIRGOLA.

Nmin = + (0 | 0, 000...003) • 2^-127

1 • 2^-23 • 2^-126 = 2^-149

OSSERVA:

PIÙ RAPPRESENTO NUMERI PICCOLI PIÙ LE CIFRESIGNIFICATIVE NELLA MANTISSA SARANNO POCHE

AUMENTO L’INTERVALLO MA DIMINUISCOLA PRECISIONE DI RAPPRESENTAZIONE

bne:

• bne $t0, $t1, label
• $t0-$t1=0 → PONIAMO L'USCITA PAR A 0

Risult₀Risult₁Risult₂Risult₃
