Fisiologia 3

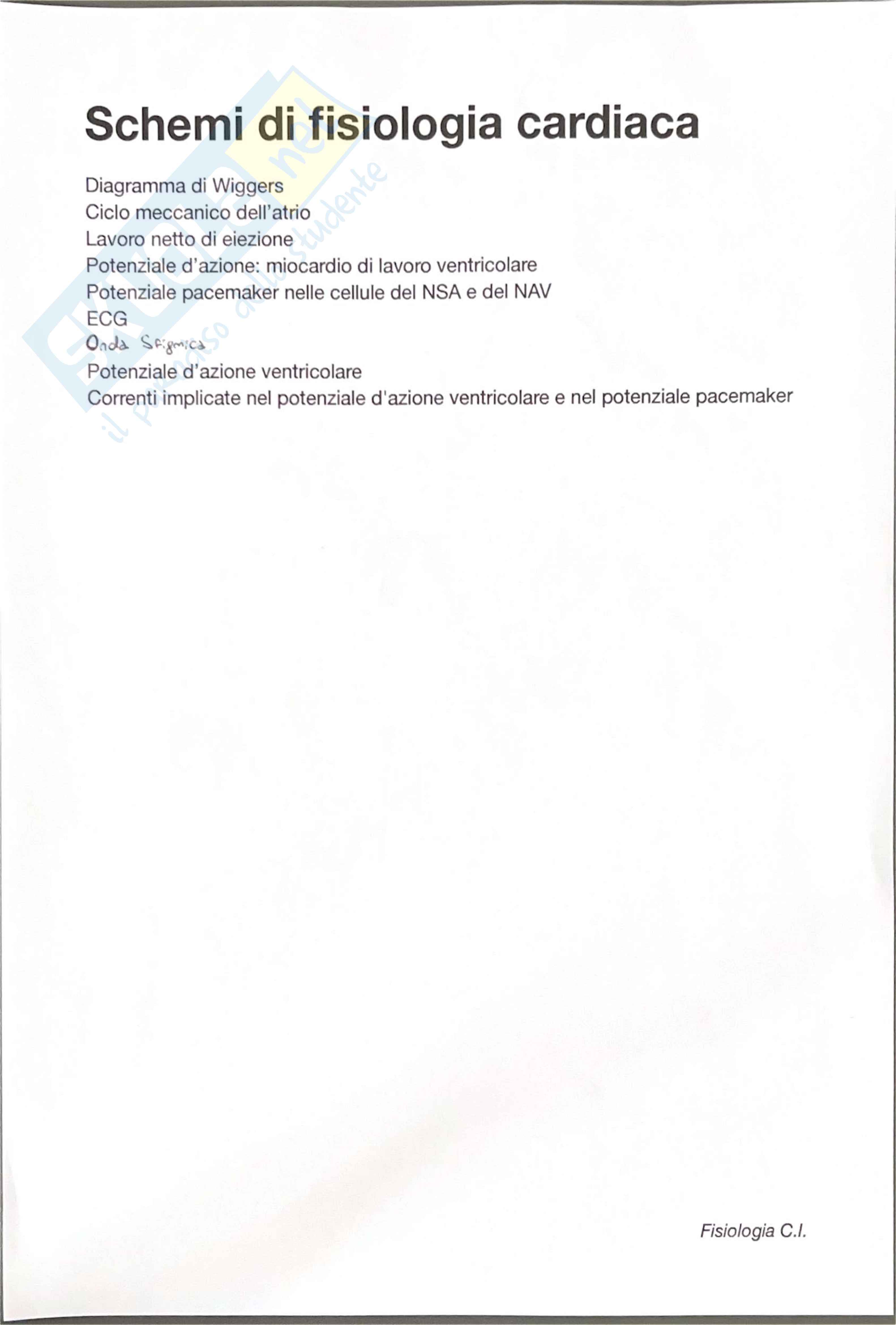

Schemi di fisiologia cardiaca

• Diagramma di Wiggers
• Ciclo meccanico dell'atrio
• Lavoro netto di eiezione
• Potenziale d'azione: miocardio di lavoro ventricolare
• Potenziale pacemaker nelle cellule del NSA e del NAV
• ECG
• Onda
• Potenziale d'azione ventricolare
• Correnti implicate nel potenziale d'azione ventricolare e nel potenziale pacemaker

Fisiologia C.I.

Diagramma di Wiggers

Legenda:

• CH: chiusura mitrale (tono 1)
• AA: apertura aortica
• CA: chiusura aortica (tono 2)
• AM: apertura mitrale
• E: eiezione

• Contrazione isovolumetrica
• Rilasciamento isovolumetrico
• Sistole atriale

Fasi del ciclo

1. Chiusura della mitrale e contrazione isovolumetrica
2. Apertura della v. aortica e eiezione
3. Chiusura della aortica e rilasciamento isovolumetrico
4. Apertura della mitrale e riempimento diastole (rapido, lento, sisotole atriale)

A.M.

Potenziale pacemaker nelle cellule del NSA e NAV

Legenda:

• Fase 4: potenziale pacemaker
• MPD: massimo potenziale diastolico
• If = corrente funny

• IK₁ non è presente
• IK_s scompare sotto -40 mV
  • La resistenza di membrana è elevata e le piccole correnti di background possono depolarizzare la membrana.
  • Il potenziale di riposo non è stabile, si raggiunge il massimo potenziale diastolico dopodiché le cellule si depolarizzano spontaneamente.
• Corrente di scambio Na⁺/Ca²⁺ depolarizzante durante il potenziale pacemaker
• Durante il potenziale pacemaker si trova la corrente funny che depolarizza la membrana.
• Corrente di calcio di tipo T depolarizza la cellula
