Esercizi svolti Materiali per l'aeronautica e lo spazio

Esercizio I

Calcolare il numero di atomi campionati in un cilindro di diametro di 1 µm e altezza 1 µm sulla superficie di un

solido di rame.

Esercizio 2

Una mole di MgO solido occupa un cubo di lato 22.37 mm. Calcolare la densità di MgO (in g/cm*).

Esercizio 3

Calcolare le dimensioni di un cubo che contiene 1 mole di magnesio solido.

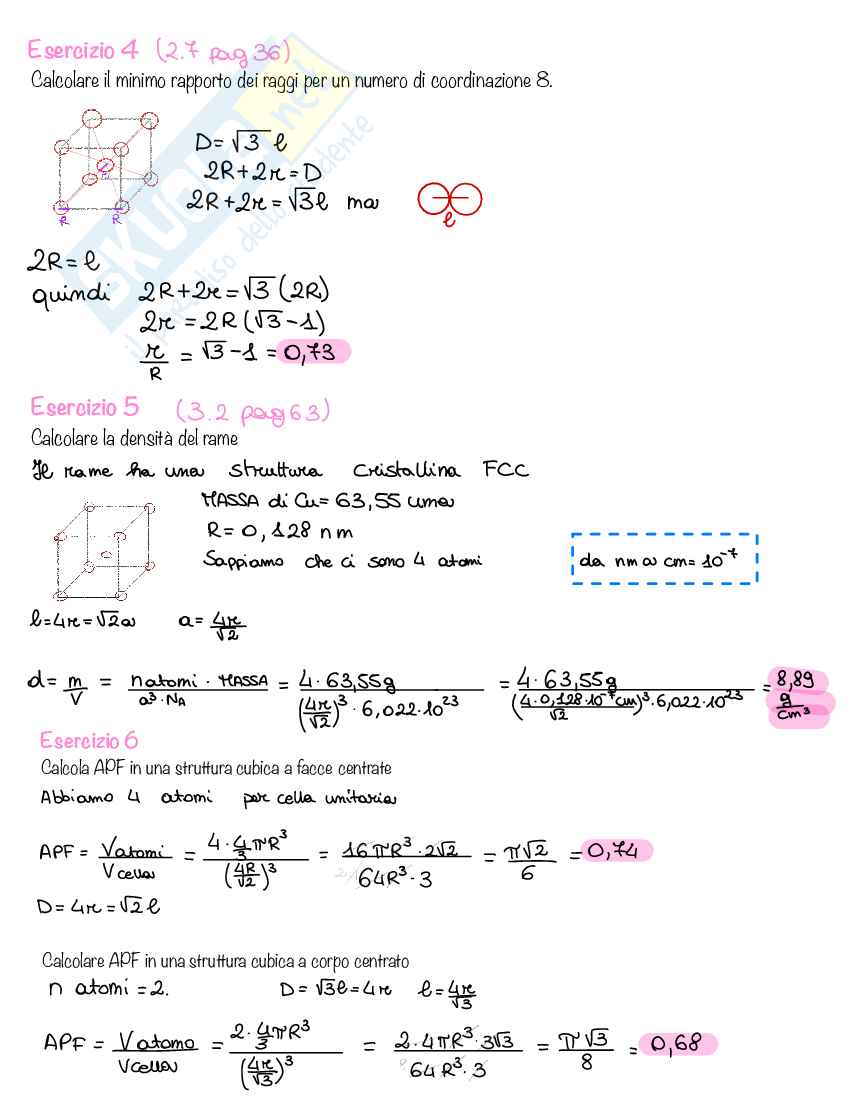

Esercizio 4

Calcolare il minimo rapporto dei raggi per un numero di coordinazione 8.

Esercizio 5

Calcolare la densità del rame

Esercizio 6

Calcola APF in una struttura cubica a facce centrate

Calcolare APF in una struttura cubica a corpo centrato

Esercizio 7

Calcolare la densità lineare del tungsteno bcc e dell’alluminio a fcc nella direzione [1 1 1]

Esercizio 8

Calcolare la densità planare del tungsteno bcc e dell’alluminio a fcc nel piano (1 1 1)

Esercizio 9

la velocità di ossidazione di una lega di magnesio è rappresentata da una costante della velocità del processo,

k, il cui valore a 300 °C è 1.05 x 10 kg/(m•s). Il valore di k a 400 °C sale a 2.95 x 10 kg/(m•s).

Calcolare l'energia di attivazione, Q, per questo processo di ossidazione (in kJ/mole).

Esercizio 10

Calcola il valore di k a T=500ºC

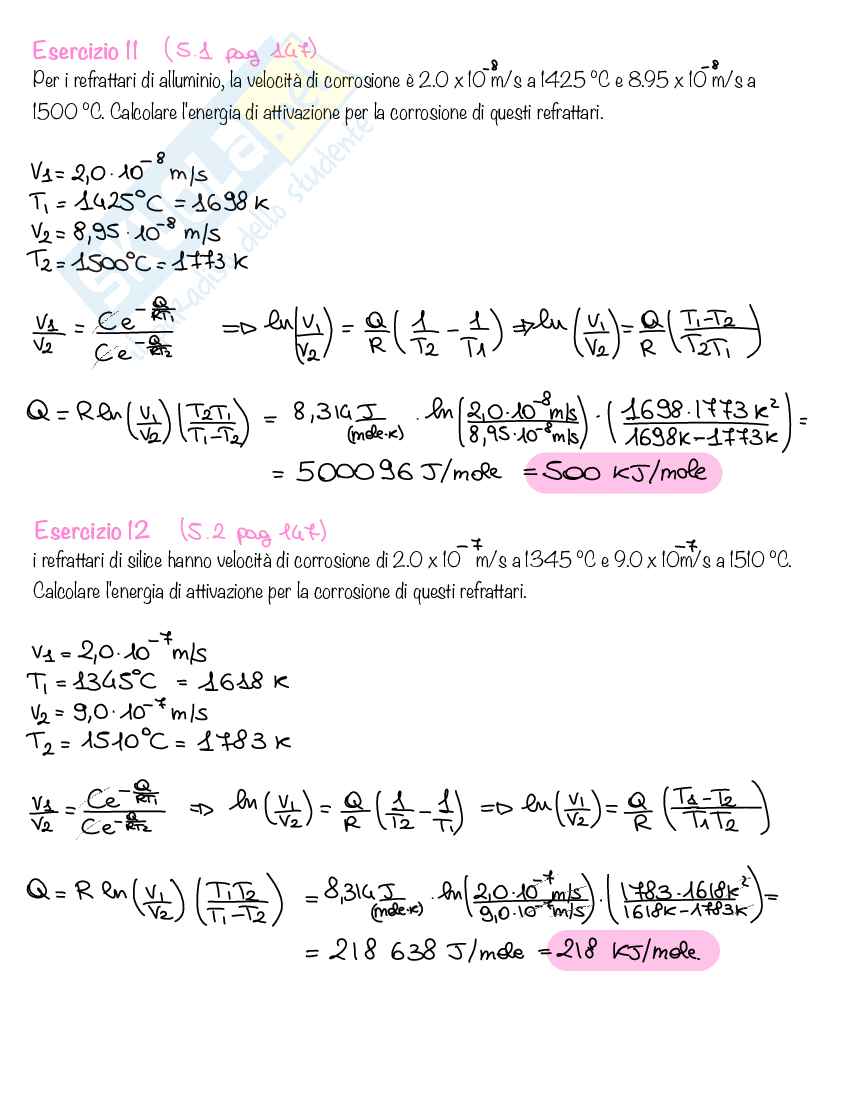

Esercizio 11

Per i refrattari di alluminio, la velocità di corrosione è 2.0 x 10 m/s a 1425 °C e 8.95 x 10 m/s a

1500 °C. Calcolare l'energia di attivazione per la corrosione di questi refrattari.

Esercizio 12

i refrattari di silice hanno velocità di corrosione di 2.0 x 10 m/s a 1345 °C e 9.0 x 10m/s a 1510 °C.

Calcolare l'energia di attivazione per la corrosione di questi refrattari.

Esercizio 13

La costante di velocità del processo per la disidratazione della caolinite, un minerale argilloso comune, è

1.0 x 1 0 s a 485 °C e 1.0 x 10 s a 525 °C. Calcolate l'energia di attivazione per la disidratazione

della caolinite.

Esercizio 13

calcolare la costante di velocità del processo a 600 °C, supponendo che questo valore sia il limite di

temperatura superiore per il processo di disidratazione.

Esercizio 14

A 400º C, la frazione di siti vacanti nel reticolo cristallino dell’alluminio è 2,29x10 . Calcolare la frazione a

600º (appena sotto al punto di fusione)

Esercizio 15

Calcolare la frazione di siti vacanti nel reticolo cristallino dell'alluminio alle seguenti temperature:

(a) 500 °C, (b) 200 °C e (c) 25 °C (temperatura ambiente).

Esercizio 16

Le superfici dell’acciaio possono essere indurite per carbocementizzazione. Durante tale trattamento a

1000º C , c’è una caduta nella concentrazione di carbonio dal 5%
