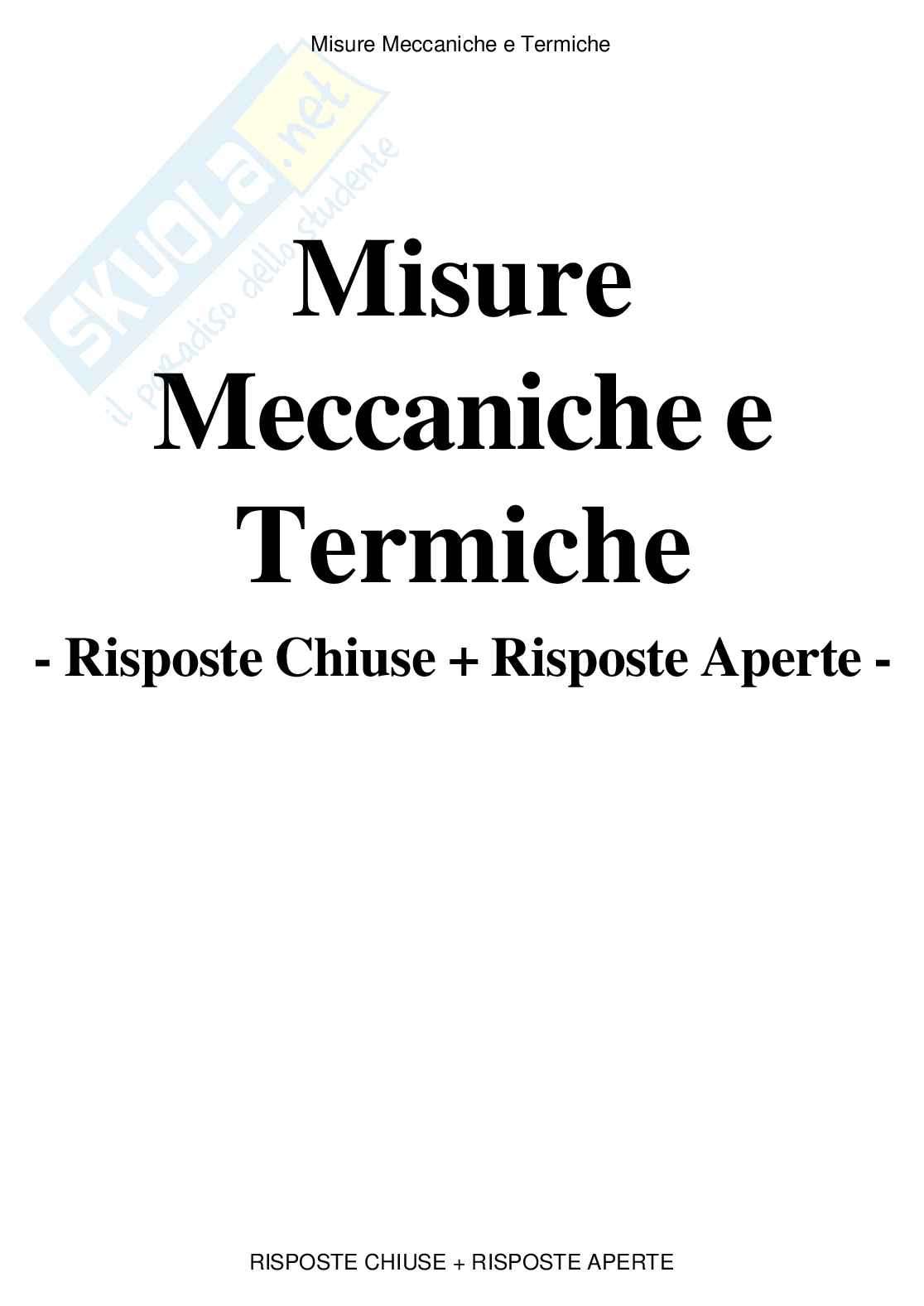

Misure meccaniche e termiche - Paniere compilato

Misure Meccaniche e Termiche

Misure

Meccaniche e

Termiche

- Risposte Chiuse + Risposte Aperte -

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

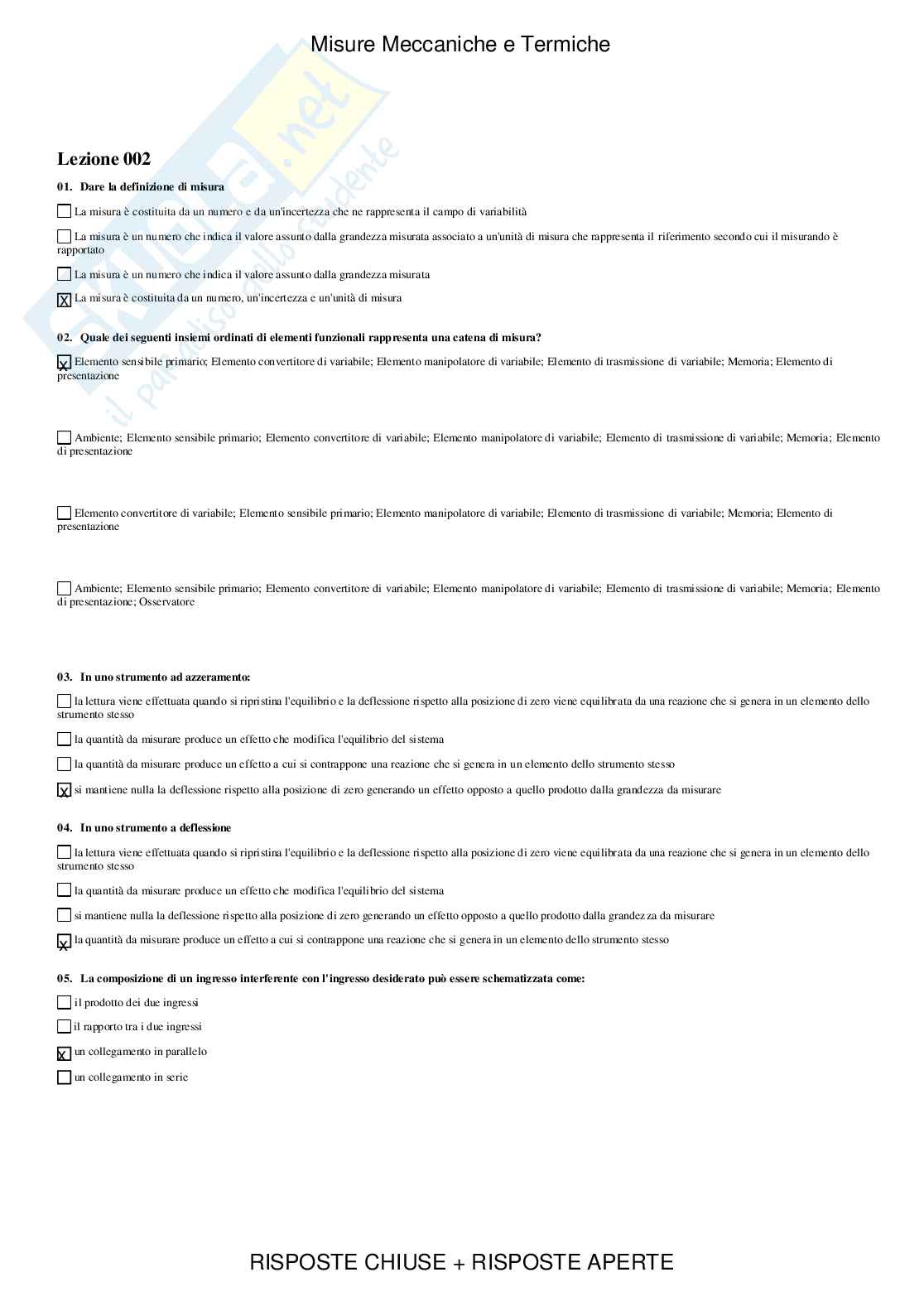

Lezione 002

01. Dare la definizione di misura

La misura è costituita da un numero e da un'incertezza che ne rappresenta il campo di variabilità

La misura è un numero che indica il valore assunto dalla grandezza misurata associato a un'unità di misura che rappresenta il riferimento secondo cui il misurando è

rapportato

La misura è un numero che indica il valore assunto dalla grandezza misurata

x La misura è costituita da un numero, un'incertezza e un'unità di misura

02. Quale dei seguenti insiemi ordinati di elementi funzionali rappresenta una catena di misura?

Elemento sensibile primario; Elemento convertitore di variabile; Elemento manipolatore di variabile; Elemento di trasmissione di variabile; Memoria; Elemento di

x

presentazione

Ambiente; Elemento sensibile primario; Elemento convertitore di variabile; Elemento manipolatore di variabile; Elemento di trasmissione di variabile; Memoria; Elemento

di presentazione

Elemento convertitore di variabile; Elemento sensibile primario; Elemento manipolatore di variabile; Elemento di trasmissione di variabile; Memoria; Elemento di

presentazione

Ambiente; Elemento sensibile primario; Elemento convertitore di variabile; Elemento manipolatore di variabile; Elemento di trasmissione di variabile; Memoria; Elemento

di presentazione; Osservatore

03. In uno strumento ad azzeramento:

la lettura viene effettuata quando si ripristina l'equilibrio e la deflessione rispetto alla posizione di zero viene equilibrata da una reazione che si genera in un elemento dello

strumento stesso

la quantità da misurare produce un effetto che modifica l'equilibrio del sistema

la quantità da misurare produce un effetto a cui si contrappone una reazione che si genera in un elemento dello strumento stesso

x si mantiene nulla la deflessione rispetto alla posizione di zero generando un effetto opposto a quello prodotto dalla grandezza da misurare

04. In uno strumento a deflessione

la lettura viene effettuata quando si ripristina l'equilibrio e la deflessione rispetto alla posizione di zero viene equilibrata da una reazione che si genera in un elemento dello

strumento stesso

la quantità da misurare produce un effetto che modifica l'equilibrio del sistema

si mantiene nulla la deflessione rispetto alla posizione di zero generando un effetto opposto a quello prodotto dalla grandez za da misurare

la quantità da misurare produce un effetto a cui si contrappone una reazione che si genera in un elemento dello strumento stesso

x

05. La composizione di un ingresso interferente con l'ingresso desiderato può essere schematizzata come:

il prodotto dei due ingressi

il rapporto tra i due ingressi

un collegamento in parallelo

x un collegamento in serie RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

06. La composizione di un ingresso modificatore con l'ingresso desiderato può essere schematizzata come:

il prodotto dei due ingressi

un collegamento in parallelo

il rapporto tra i due ingressi

un collegamento in serie

x

07. Una delle finalità delle misure è:

Definire un'unità di misura

Modellare una grandezza incognita

Prevedere il comportamento di uno strumento

Tarare uno strumento

x

08. La compatibilità delle misure è:

x La condizione che si verifica quando le fasce di valore assegnate in diverse occasioni come misura dello stesso parametro nel lo stesso stato hanno almeno un elemento in

comune

La condizione che si verifica quando le fasce di valore assegnate in diverse occasioni come misura dello stesso parametro nello stesso stato coincidono

La condizione che si verifica quando le fasce di valore assegnate in diverse occasioni come misura dello stesso parametro nel lo stesso stato si sovrappongono

La condizione che si verifica quando le fasce di valore assegnate in diverse occasioni come misura dello stesso parametro nello stesso stato si sovrappongono agli estremi

dell'intervallo

09. Se viene utilizzato un metro a nastro per la misura dimensionale di un albero in acciaio, la variazione di temperatura costituisce:

Un ingresso interferente

x Un ingresso sia interferente che modificatore

Un ingresso modificatore

Non produce interferenza sulla misura

10. Cosa sono gli ingressi modificatori?

Sono ingressi indesiderati che producono un'uscita anche in assenza di un ingresso

x Sono ingressi indesiderati che variano il valore dell'uscita variando la legge fisica che lega l'ingresso all'uscita

Sono gli ingressi che modificano lo stato dello strumento di misura e che devono essere misurati

Sono ingressi indesiderati che variano il valore dell'uscita

11. Le misure 6.32±0.12 mm, 6.02±0.42 mm, 6.56±0.06 mm, 6.32±0.12 Pa sono compatibili?

Sono compatibili le misure 6.32±0.12 mm e 6.32±0.12 Pa

Sono compatibili le misure 6.32±0.12 mm, 6.02±0.42 mm e 6.56±0.06 mm

Sono compatibili le misure 6.32±0.12 mm e 6.56±0.06 mm

Sono compatibili le misure 6.32±0.12 mm e 6.02±0.42 mm

x

12. La definizione euclidea di misura è:

La misura è costituita da un numero, un'incertezza, un'unità di misura assegnati a rappresentare un parametro in un determinato stato del sistema

La misura è il rapporto tra grandezza misurata e l'unità di misura (o un suo sottomultiplo)

x La misura è costituita da un numero e un'incertezza

La misura è il rapporto tra grandezza misurata e una grandezza di riferimento

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

Lezione 003

01. Un Sistema di Unità di Misura si dice omogeneo quando:

le unità in esso adottate sono invariabili in ogni tempo e riproducibili in ogni luogo

x le grandezze derivate sono ricavate da quelle fondamentali attraverso espressioni monomie con fattori di conversioni adimensionali

i fattori di conversione che compaiono nelle espressioni di prodotto o quoziente tra le unità delle varie grandezze siano sempre uguali a uno

qualsiasi grandezza fisica è definibile tramite le grandezze fondamentali

02. Un Sistema di Unità di Misura si dice completo quando:

le unità in esso adottate sono invariabili in ogni tempo e riproducibili in ogni luogo

x qualsiasi grandezza fisica è definibile tramite le grandezze fondamentali

i fattori di conversione che compaiono nelle espressioni di prodotto o quoziente tra le unità delle varie grandezze siano sempre uguali a uno

le grandezze derivate sono ricavate da quelle fondamentali attraverso espressioni monomie con fattori di conversioni adimensionali

03. Un Sistema di Unità di Misura si dice coerente quando:

le grandezze derivate sono ricavate da quelle fondamentali attraverso espressioni monomie con fattori di conversioni adimensionali

x i fattori di conversione che compaiono nelle espressioni di prodotto o quoziente tra le unità delle varie grandezze siano sempre uguali a uno

le unità in esso adottate sono invariabili in ogni tempo e riproducibili in ogni luogo

qualsiasi grandezza fisica è definibile tramite le grandezze fondamentali

04. Nel Sistema Internazionale l'unità di misura della temperatura è:

il grado Fahrenheit

il grado Celsius

x il Kelvin

il grado centigrado

05. Un Sistema di Unità di Misura si dice assoluto quando:

x le unità in esso adottate sono invariabili in ogni tempo e riproducibili in ogni luogo

qualsiasi grandezza fisica è definibile tramite le grandezze fondamentali

le grandezze derivate sono ricavate da quelle fondamentali attraverso espressioni monomie con fattori di conversioni adimensionali

i fattori di conversione che compaiono nelle espressioni di prodotto o quoziente tra le unità delle varie grandezze siano sempre uguali a uno

06. Nel SI la forza:

x È una grandezza derivata e si misura in newton

È una grandezza fondamentale e si misura in kilogrammi

E' una grandezza fondamentale e si misura in newton

È una grandezza derivata e si misura in kilogrammi

07. Il prefisso nano corrisponde a:

10-6

109

x 10-9

106 RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

08. Qual è l'unità di misura dell'angolo piano nel SI:

x Radiante

Steradiante

Grado

Grado sessagesimale RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

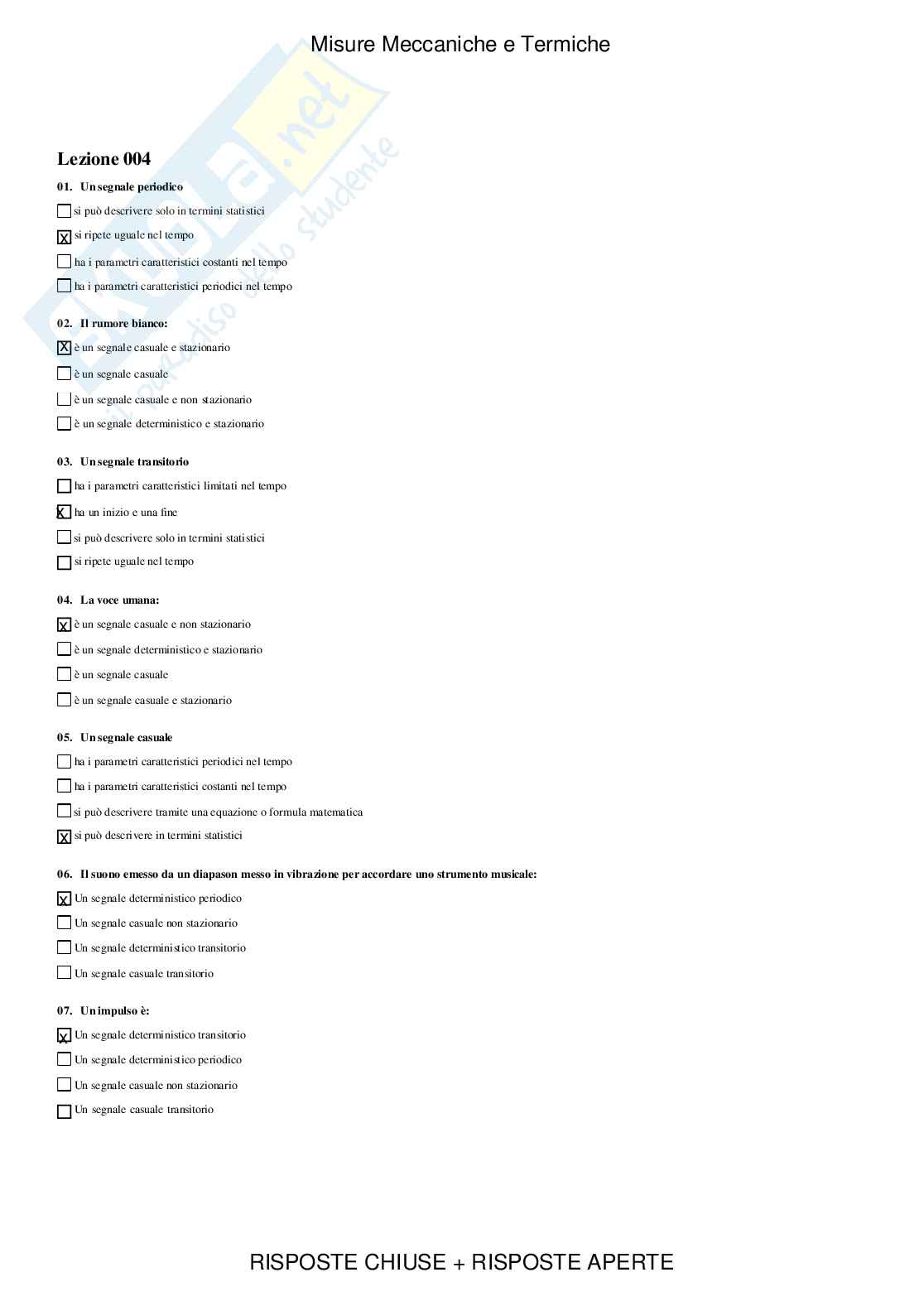

Lezione 004

01. Un segnale periodico

si può descrivere solo in termini statistici

x si ripete uguale nel tempo

ha i parametri caratteristici costanti nel tempo

ha i parametri caratteristici periodici nel tempo

02. Il rumore bianco:

x è un segnale casuale e stazionario

è un segnale casuale

è un segnale casuale e non stazionario

è un segnale deterministico e stazionario

03. Un segnale transitorio

ha i parametri caratteristici limitati nel tempo

x ha un inizio e una fine

si può descrivere solo in termini statistici

si ripete uguale nel tempo

04. La voce umana:

x è un segnale casuale e non stazionario

è un segnale deterministico e stazionario

è un segnale casuale

è un segnale casuale e stazionario

05. Un segnale casuale

ha i parametri caratteristici periodici nel tempo

ha i parametri caratteristici costanti nel tempo

si può descrivere tramite una equazione o formula matematica

x si può descrivere in termini statistici

06. Il suono emesso da un diapason messo in vibrazione per accordare uno strumento musicale:

x Un segnale deterministico periodico

Un segnale casuale non stazionario

Un segnale deterministico transitorio

Un segnale casuale transitorio

07. Un impulso è:

x Un segnale deterministico transitorio

Un segnale deterministico periodico

Un segnale casuale non stazionario

Un segnale casuale transitorio RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

08. Un segnale deterministico:

x si può descrivere tramite una equazione o formula matematica

ha i parametri caratteristici periodici nel tempo

ha i parametri caratteristici costanti nel tempo

si può descrivere in termini statistici

09. Descrivere e riportare un grafico nel dominio del tempo di un segnale periodico, di un segnale transitorio e di un segnale casuale

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

Lezione 005

01. Il valore RMS di un segnale sinusoidale di ampiezza A e frequenza f vale:

x 0.71A

Dipende dal tempo di acquisizione

0.71Af

0.64A

02. Il fattore di cresta di un segnale impulsivo è:

x Maggiore di 1

Minore di 1

Uguale a 0

Uguale a 1

03. Se un segnale ha un alto contenuto in frequenza:

La sua funzione di autocorrelazione è piatta

La sua funzione di autocorrelazione è molto larga

La sua funzione di autocorrelazione è molto stretta

x La sua funzione di autocorrelazione assume valori elevati

04. Il valore di picco o valore estremo di un segnale:

è il valor medio tra il valore minimo e il valore massimo in valore assoluto

è il valore massimo del segnale

è il massimo tra il valore minimo e il valore massimo in valore assoluto

x è il minimo tra il valore minimo e il valore massimo in valore assoluto

05. Il fattore di cresta indica:

la forma del segnale ovvero se esso presenta dei valori con ampiezza prossimi al valor medio

quanti eventi di natura impulsiva sono presenti nel segnale

i picchi del segnale che hanno valori con ampiezza prossima al valore estremo

l'impulsività del segnale ovvero se esso presenta dei valori con ampiezza che si discostano dal valor medio

x

06. Il fattore di forma indica:

x la forma del segnale ovvero se esso presenta dei valori con ampiezza prossimi al valor medio

quanti eventi di natura impulsiva sono presenti nel segnale

i picchi del segnale che hanno valori con ampiezza prossima al valore estremo

l'impulsività del segnale ovvero se esso presenta dei valori con ampiezza che si discostano dal valor medio

07. Il fattore di cresta è dato:

x dal rapporto tra il valore di picco del segnale e il valore RMS

dal rapporto tra il valore RMS e il valore di picco del segnale

dal rapporto tra il valore RMS e il valor medio assoluto del segnale

dal rapporto tra il valore di picco e il valor medio assoluto del segnale

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

08. Il fattore di forma indica:

dal rapporto tra il valore di picco e il valor medio assoluto del segnale

dal rapporto tra il valore di picco del segnale e il valore RMS

x dal rapporto tra il valore RMS e il valor medio assoluto del segnale

dal rapporto tra il valore RMS e il valore di picco del segnale

09. Descrivere la funzione di autocorrelazione e disegnarne il grafico

10. Descrivere i principali descrittori statistici dei segnali nel dominio del tempo (valor medio, RMS, funzione di distribuzione dell'ampiezza)

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

Lezione 006

01. Dato il segnale periodico di periodo T, se viene rappresentato con una serie di Fourier, la frequenza fondamentale della serie sarà:

x 1/T

(2*Pi greco)/T

T/(2*Pi greco)

Pi greco/T

02. Un'onda triangolare può essere rappresentata come:

x Somma di sinusoidi alle frequenze multiple dispari della frequenza fondamentale

Somma di sinusoidi alle prime 100 frequenze multiple della frequenza fondamentale

Somma di sinusoidi alle frequenze multiple pari della frequenza fondamentale

Somma di sinusoidi alle frequenze multiple della frequenza fondamentale

03. Il segnale sinusoidale di ampiezza 2.0 V e frequenza 20 Hz x(t)=2*sin(2*Pi greco*20*t), nel dominio della frequenza è rappresentato:

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz e dal grafico della fase con un picco di ampiezza 0 radianti alla frequenz a di 20 Hz

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz e dal grafico della fase con un picco di ampiezza -(Pi greco)/2 radianti alla frequenza di

x

20 Hz

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 125.6 Hz e dal grafico della fase con un picco di ampiezza (Pi greco)/2 radianti alla frequenza di

125.6 Hz

04. Il segnale sinusoidale di ampiezza 2.0 V e frequenza 20 Hz x(t)=2*cos(2*Pi greco*20*t), nel dominio della frequenza è rappresentato:

x dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz e dal grafico della fase con un picco di ampiezza 0 radianti alla frequenza di 20 Hz

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 rad/s e dal grafico della fase con un picco di ampiezza 0 radianti alla frequenza di 20 rad/s

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz

dal grafico dell'ampiezza con un picco di ampiezza 2.0 V alla frequenza di 20 Hz e dal grafico della fase con un picco di ampiezza (Pi greco)/2 radianti alla frequenza di 20

Hz

05. Un segnale transitorio può essere trattato come periodico con periodo infinito:

pertanto può essere trasformato nel dominio della frequenza indifferentemente mediante serie o trasformata di Fourier

pertanto può essere trasformato nel dominio della frequenza mediante trasformata di Fourier

x ma non può essere trasformato nel dominio della frequenza

pertanto può essere trasformato nel dominio della frequenza mediante serie di Fourier

06. Un transitorio lento ovvero di lunga durata nel tempo:

ha un contenuto in frequenza maggiore rispetto a un transitorio veloce

ha un contenuto in frequenza minore rispetto a un transitorio veloce

x ha un contenuto in frequenza identico a un transitorio veloce

ha un contenuto in frequenza diverso da un transitorio veloce

07. Una funzione può essere rappresentata dalla serie di Fourier se valgono le seguenti ipotesi:

La funzione non deve avere discontinuità all'interno del periodo; La funzione deve contenere un numero finito di massimi e mi nimi; La funzione deve essere integrabile in

valore assoluto nel periodo

La funzione deve avere un numero di discontinuità finito all'interno del periodo; La funzione deve contenere un numero finito di massimi e minimi; La funzione deve

essere derivabile in valore assoluto nel periodo

La funzione non deve avere discontinuità all'interno del periodo; La funzione deve contenere un numero finito di massimi e minimi; La funzione deve essere derivabile in

valore assoluto nel periodo

x La funzione deve avere un numero di discontinuità finito all'interno del periodo; La funzione deve contenere un numero finito di massimi e minimi; La funzione deve

essere integrabile in valore assoluto nel periodo

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

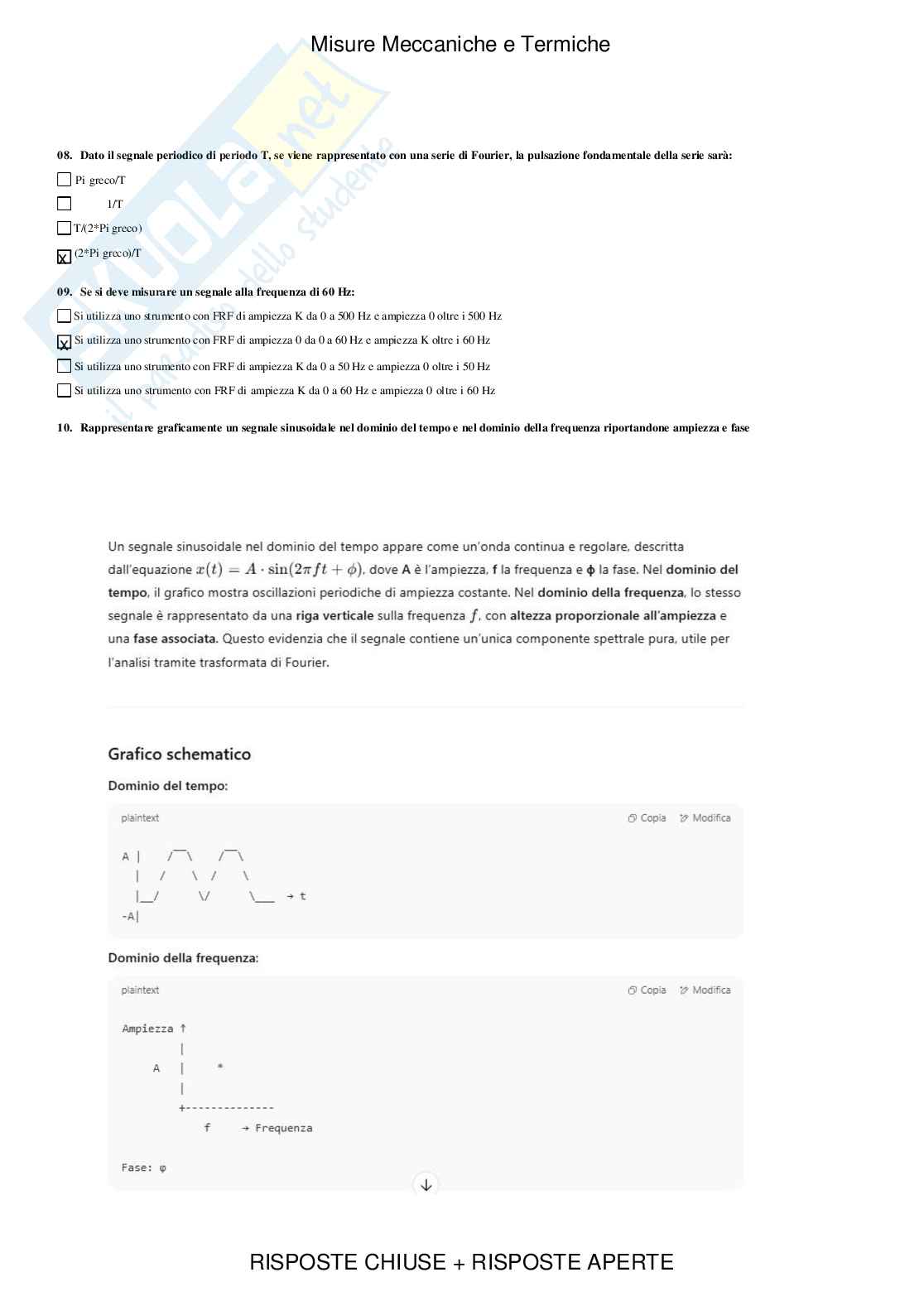

08. Dato il segnale periodico di periodo T, se viene rappresentato con una serie di Fourier, la pulsazione fondamentale della serie sarà:

Pi greco/T

1/T

T/(2*Pi greco)

(2*Pi greco)/T

x

09. Se si deve misurare un segnale alla frequenza di 60 Hz:

Si utilizza uno strumento con FRF di ampiezza K da 0 a 500 Hz e ampiezza 0 oltre i 500 Hz

Si utilizza uno strumento con FRF di ampiezza 0 da 0 a 60 Hz e ampiezza K oltre i 60 Hz

x Si utilizza uno strumento con FRF di ampiezza K da 0 a 50 Hz e ampiezza 0 oltre i 50 Hz

Si utilizza uno strumento con FRF di ampiezza K da 0 a 60 Hz e ampiezza 0 oltre i 60 Hz

10. Rappresentare graficamente un segnale sinusoidale nel dominio del tempo e nel dominio della frequenza riportandone ampiezza e fase

RISPOSTE CHIUSE + RISPOSTE APERTE

Misure Meccaniche e Termiche

Lezione 007

01. Nel calcolo della trasformata di Fourier mediante FFT (Fast Fourier Transform) si utilizza un numero di campioni:

il più elevato possibile

inferiore a 1000

maggiore di 1000

x pari a una potenza di 2

02. Dato un segnale stato acquisito con una freq
