Formulario completo del corso: Tecnica delle costruzioni

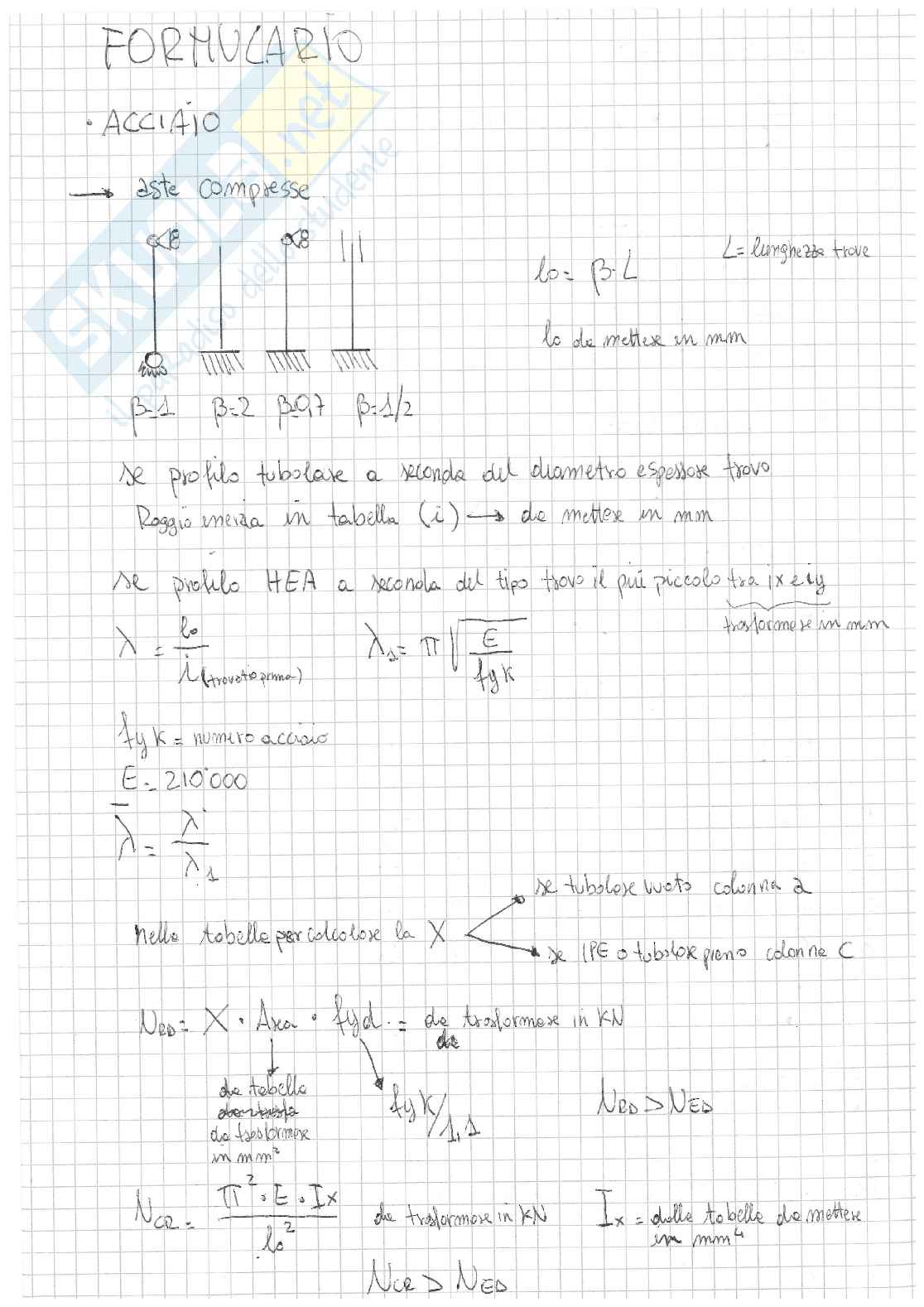

FORMULARIO

ACCIAIO

• aste compresse

β=1

β=2

β0,7

β=1/2

lo = β*L

lo da mettere in mm

L = lunghezza trove

Se profilo tubolare a seconda del diametro e spessore trovo

Raggio medio in tabella (i) ➔ da mettere in mm

Se profilo HEA a seconda del tipo trovo il piú piccolo tra ix e iy

λ = lo / i (trovo prima)

λa = π* √(E / fy,k) trasformare in mm

fy,k = numero acciaio

E = 210000

λ = λa / λ

Nelle tabelle per calcolare la X

se tubolare vedo colonna A

se IPE o H tubolare prendo colonna C

Ned = X : Area * fy,di = da trasformare in kN

da tabella

determinato da

tabellare in mm²

fy,di = fy,k / 1,15

Ned > Nes

Nca = π² * E * Ix / lo² da trasformare in kN

Ix = dalle tabelle da mettere in mm⁴

Nca > Nes

CALCESTRUZZO

f_ns = f_max / 25

• In base al valore
• Intervallo da 20-24
• Sbalza da 0.5

G₁: somma tutto

• CALPESTIO = 2(Δ: 0.4, 0.2, 0.1) = 0.9
• TRAMEZZE = 2(Δ: 0.4, 0.2, 0.4) = 2.5
• SOLETTI = (0.05, 0.05, Δ: 1,...). 2.5

G₂: somma tutto

• PAVIMENTO = 0.25 o valore noto
• NUDO MURO = (0.045, Δ: 1,...). 1.8
• RIVESTIMENTO = (0.1, Δ: 1,...). 2.0

G"_z = TRAMEZZE = 1,6

G_chimica = 3,75 interponiamo: 0.7 - 1.5

TR 3

• g_z = G_z·L₁/2
• g'_z = G_z·L₁/2
• q'_z = G₂·L₁/2
• q_k = Q_k·L₁/2

2 valore noto

g"_tot = g'_z + g_chimica

Presa: 1,05·(γ_gg₁ + γ_g2g₂ + γ_g2g₂' + γ_qkg"_z + γ_qkq_k)

V Manca valuta

Vres Ahw = ^{Ved . 103}/_{0g . 25 . fyd . d} = mm²

As = Ast . Ahw in mm

Ved = 0g.25 . fyd. Ast da porre in kN/₅

Ved > Vres momento massimo in assoluto.

FARE GRAFICI CON ARMATURE

SLC III

Cb.B.fcd.^YIII/B

C' = fyd . As2

T = fyd . As1

X^III = ^{fyd (As1 + As2)}/_{β! . B}

Hed = C' (d - c) + C (d - kY_n)

Hed > Hed

SLC I

Y_n = NAS1.d + MAS2.d + B.^H2/2

(NASd + MAS2 + B
