ESERCIZIARIO

DI

FONDAMENTI DI ELETTRONICA

Esercitazioni

  • Amplificatori
  1. Di seguito sono elencate le grandezze di varie combinazioni di amplificatore e carico utilizzando i valori rms. Per ognuna, si determini i guadagni di tensione, di corrente e di potenza (rispettivamente Av, Ai e Ap) sia come rapporto che in dB.

    • (a) vi = 100 mV, ii = 100 μA, vo = 10 V, RL = 100 Ω
    • (b) vi = 10 V, ii = 10 mA, vo = 2 V, RL = 10 kΩ
    • (c) vi = 1 V, ii = 1 mA, vo = 10 V, RL = 10 Ω

Svolgimento

a)

Vogliamo ricavare i tre guadagni di tensione, corrente e potenza. Partiamo dal guadagno di tensione:

  • GV = Vo / Vi = 10 V / 0.1 V = 100

Che in decibel è:

  • GVdB = 20 log10 |GV|dB = 40 dB

Per quanto riguarda il guadagno di corrente invece dobbiamo prima ricavare la corrente in uscita (corrente sulla resistenza):

  • IO = VO/RL = 10 V / 100 Ω = 0.1 A

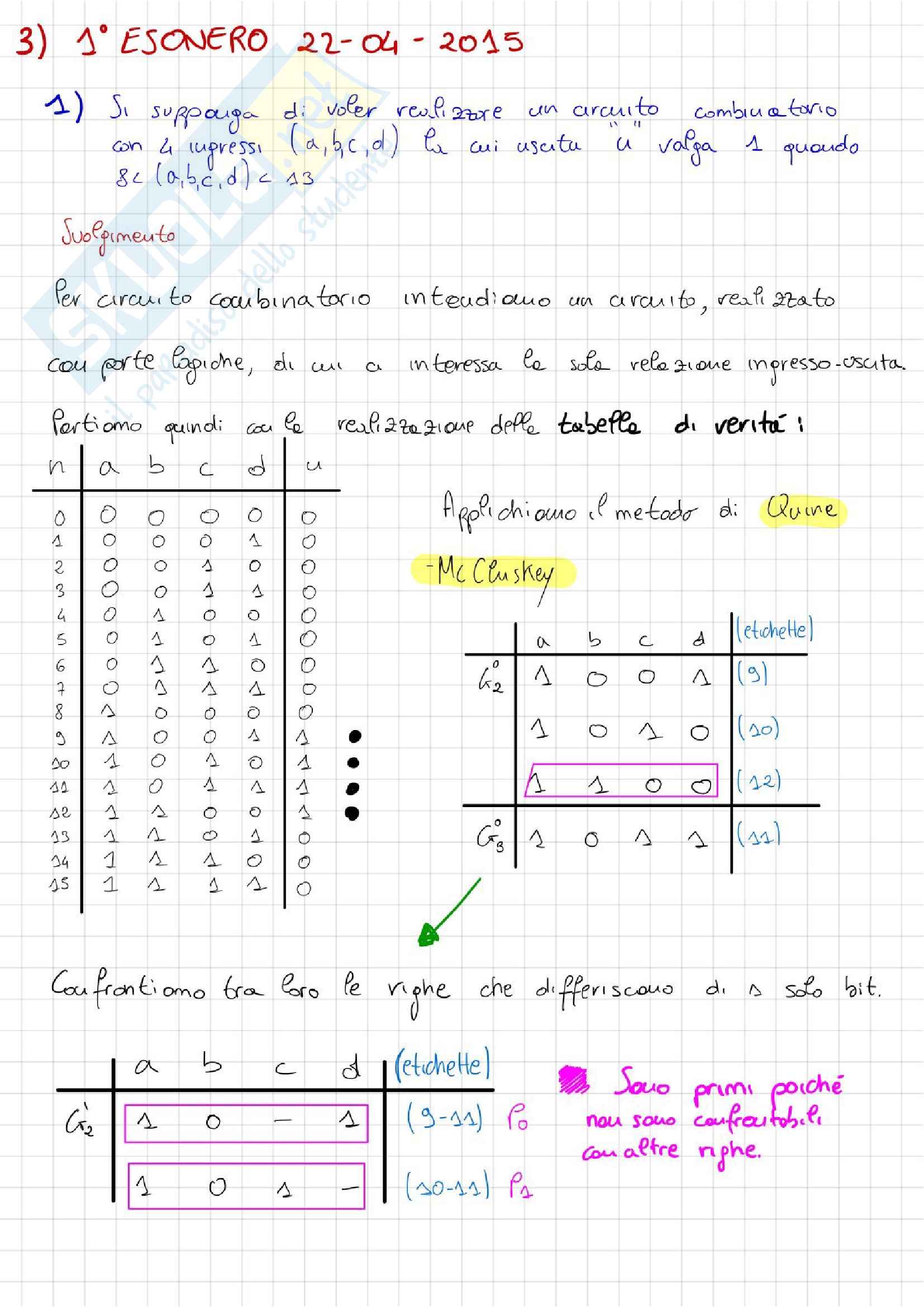

3) 1° ESONERO 22-04-2015

1) Si supponga di voler realizzare un circuito combinatorio con 4 ingressi (a,b,c,d) la cui uscita u valga 1 quando <a,b,c,d> = 13

Svolgimento

Per circuito combinatorio intendiamo un circuito, realizzato con porte logiche, di cui ci interessa la sola relazione ingresso-uscita.

Partiamo quindi con la realizzazione della tabella di verità:

  • Applichiamo il metodo di: Quine McCluskey

Confrontiamo tra loro le righe che differiscono di 1 solo bit.

Sono primi poiché non sono confrontabili con altre righe.

Nel caso limite ho che Vo = 50 V, scrivo la URT alla maglia

composta da Vo e da RP ed ottengo:

|Vo| = Ra Io => dovrebbe essere Io di massimo per α = 1mA ricavo Ra

Ra = Vo / Io = 50V / 1mA => 50 kΩ

Applicando le condizioni 1 e 2 otteniamo:

  1. Ra / R1 = 5 => R1 = Ra = 50 kΩ
  2. R2 / R2 = 5 => R2 = Ra / 5 = 2 kΩ

Definire il margine di rumore.

Svolgimento

Il margine di rumore (o noise margin) non è altro che un intervallo di valori della tensione che, nell'inverter, mi permettono di valutare correttamente la tensione in ingresso.

In particolare distinguiamo tra:

  • NMH = noise margin high ⇒ NMH = VOH - VIH
  • NML = noise margin low ⇒ NML = VIL - VOL

Cosa indicano i valori VOH, VIH, VOL e VIL?

Se consideriamo il diagramma della tensione dell'inverter, notiamo che:

  • VOH = tensione massima di uscita.
  • VIH = tensione oltre la quale la tensione d'ingresso è considerata alta.
  • VIL = valore della tensione di input sotto delle quale la tensione in ingresso è considerata bassa.
  • VOL = tensione minima di uscita.

Tra VIL e VIH abbiamo la regione di transizione, regione entro la quale la quale la tensione d'ingresso è considerabile sia alta che bassa. In questo caso la scelta è del tutto aleatoria.

3)

Minimizza con le mappe di K e con il metodo di Quine McCluskey la seguente funzione:

Y = A'B'C'D + AB'C'D' + A'BC'D' + A'B'CD' + A'B'CD + ABC'D' + AB'CD'

Disegna lo schematico in logica NAND.

Svolgimento

La funzione assegnata è già in forma canonica, possiamo quindi già procedere con la tabella di verità:

nABCDm 00000● 10001● 20010● 30011 40100● 50101 60110 70111 81000● 91001 101010 111011 121100 131101 141110● 151111
  • Karnaugh

Y = A'C + AC' + AB'D

  • Quine - McCluskey

Come consueto raggruppiamo i mintermini aventi ugual numero di 1:

GABCD G00000(0) G10001(1) 0010(2) 1000(8) G2000-(0-1) 00-0(0-8) 001-(2-3) G30001(0-4-5) 0-11(0-8-4-12) 1-1-(1-5-4-5) -0-0(0-8-1-9)

Appello 12/04/2023

1) Implementare la funzione F(A,B,C,D)=Σ (1,3,5,7,8,10,12,13,14) utilizzando un MUX. Minimizzare la stessa funzione con il metodo di Quine-McCluskey e con le mappe di Karnaugh. Realizzare il circuito minimizzato in logica NAND.

Svolgimento

Evitiamo di tracciare il circuito del MUX a 4 ingressi di controllo e 16 input: Scriviamo la tabella di verità:

  • Associano 1 all'uscita che vogliamo ottenere, ovvero ai mintermini
InABCDY 000000 100011ĀBCD 200100 300111ĀBC̅D 401000 501011ĀB̅CD 601100 701111ĀB̅C̅D 810001A̅BCD 910010 1010101A̅BC̅D 1110110 1211001AB̅CD 1311011AB̅C̅D 1411101ABC̅D 1511110

Minimiziamo la funzione mediante Quine-McCluskey:

ABCD(etichetta) c₁0001(1) c₁1000(8) c₂0101(5) c₂1010(10) c₃1101(12) c₃1100(13)
