Esercizio 3
Un trapano è azionato da un motore con potenza Si determini il diametro massimo
= 1 kW.
di foratura, sapendo che
• ⁄ ]
avanzamento [mm giro = 1,5% ∙
• ⁄
velocità di taglio = 30 m min
0,6 1,7
• [Nmm]
coppia di taglio = 240 ∙ ∙
0,6
• [N]
resistenza all’avanzamento = 380 ∙ ∙
Nel calcolo si consideri anche la potenza assorbita dalla forza di avanzamento.
Esercitazioni di Tecnologia Meccanica
5 – FRESATURA
Esercizio 1
Si voglia eseguire una scanalatura con una fresa a disco avente denti e larga () Sono
20 12 mm.
noti i seguenti dati
• profondità di passata = 4 mm
• ⁄
avanzamento al dente = 0,2 mm dente
• ⁄
velocità di taglio = 120 m min
• diametro della fresa = 100 mm
• angolo di spoglia = 0°
Valutare il numero di denti in presa, la forza tangenziale massima e quella media agenti sul singolo
dente e il tempo di taglio sapendo che la lunghezza del pezzo da lavorare è di e che le
400 mm
costanti per il calcolo delle forze di taglio (N), riferite ad un utensile con angolo di spoglia frontale
sono e
= 6°, = 2500 = 0,16.
0 0
Esercizio 2
In un’operazione di fresatura tangenziale si utilizza una fresa avente denti e larga ()
12 40 mm.
Sono noti i seguenti dati
• profondità di passata = 3,5 mm
• ⁄
velocità di taglio = 150 m min
• diametro della fresa = 100 mm
• angolo di spoglia = 0°
Sapendo che la potenza del motore è di determinare, riferendosi alla potenza media di
18,6 kW
taglio, la massima velocità di avanzamento ammissibile. Le costanti per il calcolo delle forze di
taglio (N), riferite ad un utensile con angolo di spoglia frontale sono e
= −6°, = 1645
0 0
= 0,36.
Esercizio 3
Si vuole eseguire la fresatura frontale su di un pezzo parallelepipedo in acciaio 38NiCrMo4 di
larghezza e lunghezza usando una fresa avente denti e con un
= 106 mm = 350 mm 8
diametro Sono noti
= 160 mm.
• profondità di passata = 3 mm
• ⁄
avanzamento al dente = 0,15 mm dente
• ⁄
velocità di taglio = 150 m min
• angolo di attacco principale = 70°
Sapendo che le costanti per il calcolo delle forze di taglio (N) sono e e che
= 1855 = 0,255
0
l’asse della fresa è posto nella mezzeria del pezzo, determinare la potenza assorbita dal mandrino
e il tempo di taglio.
Esercitazioni di Tecnologia Meccanica
6 – ECONOMIA DEL TAGLIO
Esercizio 1
Prove di tornitura hanno dato i seguenti esiti:
⁄
⁄
Ammessa valida la legge di Taylor, si calcoli la velocità di minimo costo e la relativa durata
dell’utensile sapendo che:
Costo orario della macchina utensile:
Tempo di cambio utensile:
Costo del tagliente:
Calcolare inoltre il tasso di profitto, usando i dati ricavati precedentemente, nella finitura di un
albero lungo 600 mm con un diametro di 200 mm, sapendo che:
Tempo improduttivo:
Tempo di setup:
Esercizio 2
Si deve eseguire la tornitura longitudinale di 100 pezzi di diametro 250 mm e lunghezza 1250 mm,
adottando un avanzamento di 0,4 mm/giro e una profondità di passata di 3 mm. Il costo orario
della macchina utensile è pari a 34 €/ora. L’utensile è un inserto in WC di forma quadrata e costa
€3.50. Per il cambio utensile sono necessari 3 min. La legge di Taylor è espressa dall’equazione:
0
.
26 0
.
78
v T a 185
t
Il tempo di setup per l’intero lotto è di 10 ore e per ogni pezzo il tempo improduttivo è pari a 6
min.
a) Calcolare la velocità di minimo costo e la relativa durata dell’utensile. Calcolare inoltre il
costo di un singolo pezzo.
b) Calcolare la velocità di massima produzione e la relativa durata dell’utensile. Calcolare
inoltre il tempo di produzione di un singolo pezzo.
Esercitazioni di Tecnologia Meccanica
1 – FONDERIA
Esercizio 1
Utilizzando la legge di Chvorinov, calcolare i tempi di solidificazione per fusioni in acciaio
⁄
1 2 3
⁄
= 0,085 cm s = 1 dm
( ) di identico volume ( ) e delle forme seguenti:
a) sfera di diametro ;
⁄
= 1);
b) cilindro retto (ℎ
⁄
ℎ = 10;
c) cilindro con
d) cubo; ⁄
ℎ = 10;
e) parallelepipedo con ⁄
= 10)
f) piastra piana della stessa lunghezza del parallelepipedo (ℎ ma di spessore pari a
⁄ ⁄ ⁄
1 3 = 1 3
(ovvero ).
Rappresentare mediante un diagramma i risultati in termini di tempo di solidificazione per illustrare
l’effetto della variazione di forma.
Esercizio 2 = ℎ)
Si dimensioni una materozza cilindrica ( a cielo aperto per la fusione di una piastra in ghisa
3 3
⁄
7,2 kg dm , = 4,5%, = 0,14) 75 × 125 × 25 mm
(densità ritiro volumico avente dimensioni .

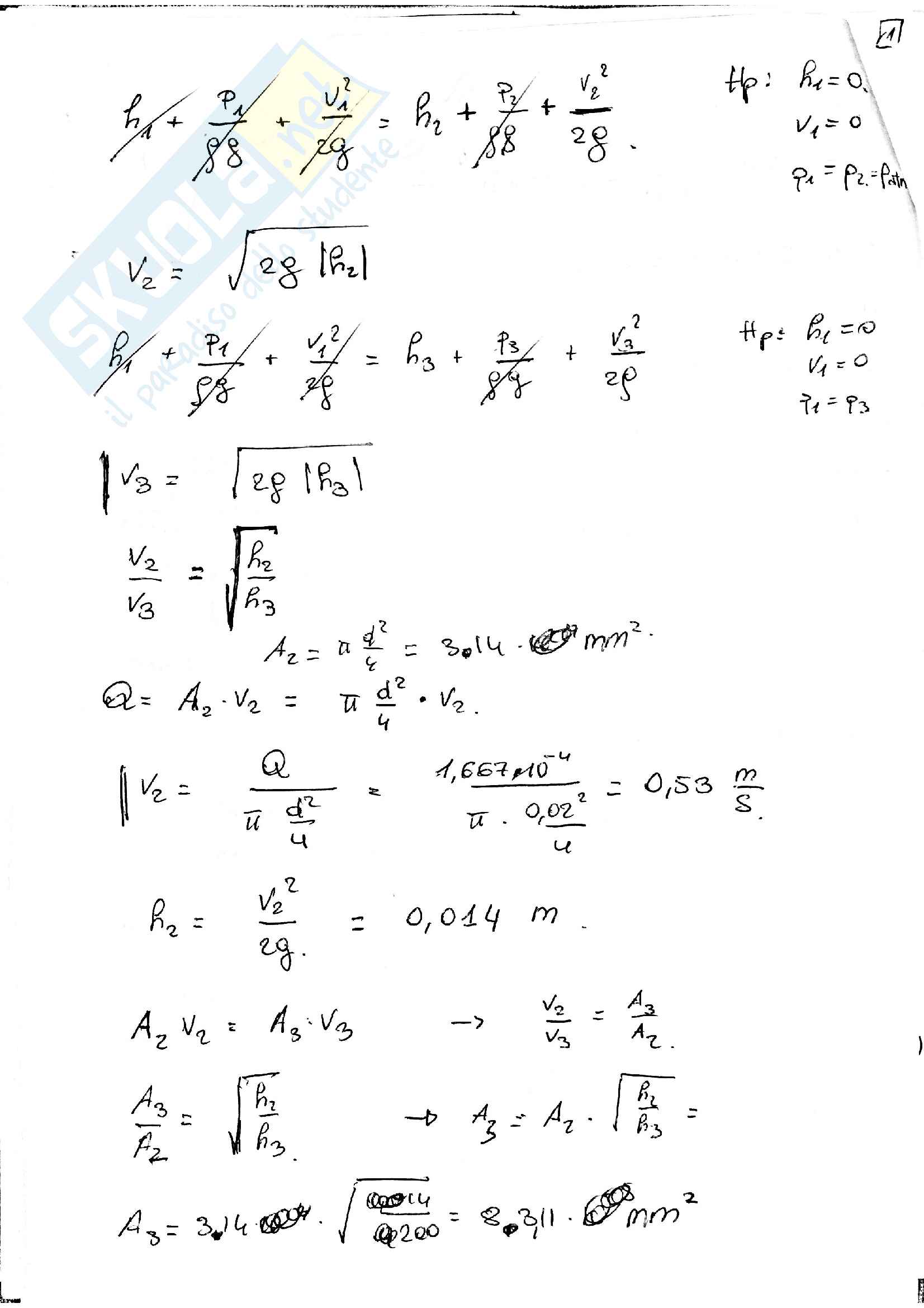

Esercizio 3 3 ⁄
0,01 m min
La portata volumetrica di fluido desiderata è . La sommità del canale di colata ha
20 mm 200 mm.
diametro e la sua lunghezza è Quale diametro alla base si dovrebbe avere per
evitare aspirazione d’aria? Qual è la velocità risultante ed il relativo numero di Reynolds alla base
3
⁄
0,004 N∙s m
del canale di colata quando il metallo da colare è alluminio con un viscosità di .
Esercitazioni di Tecnologia Meccanica
2 – FONDERIA
Esercizio 1 ⁄
= 7,2 kg dm³
Dato il seguente disegno del particolare finito da realizzarsi in ghisa grigia ( ), si
effettui il dimensionamento del modello in legno, delle eventuali materozze necessarie e del sistema
di colata per la successiva fusione in terra. Si calcoli inoltre la spinta metallostatica agente sulla
forma. Nell’analisi del disegno del pezzo si tenga conto delle seguenti considerazioni:
= 3 μm;
le superfici hanno tutte rugosità pertanto occorrerà prevedere del sovrametallo
su tutto il pezzo sia per compensare il ritiro di solidificazione, ma soprattutto per poter
lavorare le superfici sulle macchine utensili;
il piano di separazione del modello e quindi delle staffe dovrà coincidere con l’asse del pezzo
stesso;
è opportuno l’utilizzo di un’anima per la realizzazione del foro interno.
Si faccia riferimento alle tabelle in allegato per l’assunzione dei valori consigliati nel
dimensionamento del modello.
Ritiro lineare
Ritiro volumico
Sovrametallo – getti in ghisa colati in terra
Angolo di sformo
Angoli di raccordo Raccordo esterno r pari al sovrametallo
Dimensione delle staffe
Sistema di colata
Materozza ovale a cielo aperto
Spinta metallostatica
Esercitazioni di Tecnologia Meccanica
3 – LAMINAZIONE
Esercizio 1
Si consideri un’operazione di laminazione piana a freddo di un semilavorato in alluminio (le
= 205 = 0,2) 300 mm 20 mm.
caratteristiche del materiale sono e avente larghezza e spessore ⁄
1 m 100 giri min
I cilindri di laminazione hanno un diametro di ed una velocità di rotazione di . Si
µ 0,1.
consideri che il coefficiente di attrito è pari a Determinare:
a) la massima riduzione per passata;
b) la forza di laminazione considerando una riduzione di passata pari a metà di quella massima
calcolata al punto precedente;
c) la potenza e la coppia necessaria ad effettuare la laminazione.
Esercizio 2 800 mm
Durante la laminazione a freddo di un piatto in lega di alluminio, avente larghezza e
4 mm, 19.400 Nm.
spessore è stata misurata su un cilindro la coppia di Sapendo che il diametro dei
0.5 m = 180 = 0,2,
cilindri è e le caratteristiche del materiale sono e si calcolino lo spessore
finale del laminato e il valore dell’area di contatto tra materiale e cilindro.
Esercitazioni di Tecnologia Meccanica
4 – ESTRUSIONE
Esercizio 1 = 690 MPa = 0,21)
Si vogliono produrre dei perni in acciaio ( e con le dimensioni in figura
= 30 mm.
estrudendo a freddo delle barrette di diametro iniziale Calcolare la lunghezza iniziale
0
delle barrette da lavorare, la forza richiesta per l’estrusione e il lavoro reale di deformazione.
0
Esercizio 2 = 40 mm,
Si vuole realizzare una barra di torsione, diametro mediante un processo di estrusione
1
a freddo. Il semilavorato da cui si intende realizzare il prodotto finito è un profilato cilindrico di
= 900 MPa = 0,20) = 50 mm.
acciaio ( e con diametro iniziale pari a La barra dovrà resistere
0
= 1800 Nm.
senza plasticizzare ad un momento torcente Si progetti il processo di estrusione
1,5 MN
sapendo che si ha a disposizione una pressa con una capacità di carico di ed una matrice con
1500 MPa.
resistenza pari a Si verifichi inoltre, con il criterio di Tresca, che la barra non plasticizzi
sotto l’azione del momento torcente.
Esercitazioni di Tecnologia Meccanica
5 – TRAFILATURA
Esercizio 1 = 1300 MPa = 0,3)
Un barra di sezione circolare in acciaio inox AISI 302 ( e viene trafilata in un
= 10 mm = 8 mm.
solo passaggio da un diametro ad un diametro Nota la velocità di uscita
0 1
⁄
= 0,5 m s del filo dalla filiera, calcolare la potenza richiesta per la lavorazione e la pressione
1
sulla matrice all’uscita della matrice stessa. Si assuma che il lavoro per attrito e quello ridondante in
totale costituiscano il 40% del lavoro ideale di deformazione.
Esercizio 2 3 mm
Un filo in acciaio avente diametro iniziale pari a è trafilato a freddo in due passaggi, ciascuno
20%.
dei quali determina una riduzione di sezione pari al I motori che azionano i due tamburi di
4 kW.
trascinamento del filo hanno la medesima potenza di Si calcoli la massima velocità possibile
del filo all’uscita dalla seconda filiera, sapendo che la resistenza del materiale alla deformazione è
0,26
= 530 ∙ [MPa] 40%
e che la forza di trazione deve essere maggiorata del per tenere conto
dell’attrito della filiera.
Esercizio 3
Calcolare la forza e la potenza necessaria per trafilare un tubo in acciaio C40, avente diametro
80 mm
