SCHEMA ISOSTATICO ASSOCIATO
SCHEMA "O"
Considero il corpo II:
- VF = ql
- HA = 0
- -MD + ql2/2 - VF l = 0
Considero il corpo I:
- VA + VC - 2ql = 0
- HA = HD = 0
- + 2ql2 - ql2/2 - VC l = 0
- HA = 0
- VC = 3/2 ql
- VA = ql/2
Sistema Equivalente Schema "O"
Momento Flettente Schema "O"
- M(x) = ql2⁄2 x - qx2⁄2
- M(x) = qe2⁄2 - qx2⁄2
- M(x) = qe2⁄2 - qx2⁄2
Schema "1"

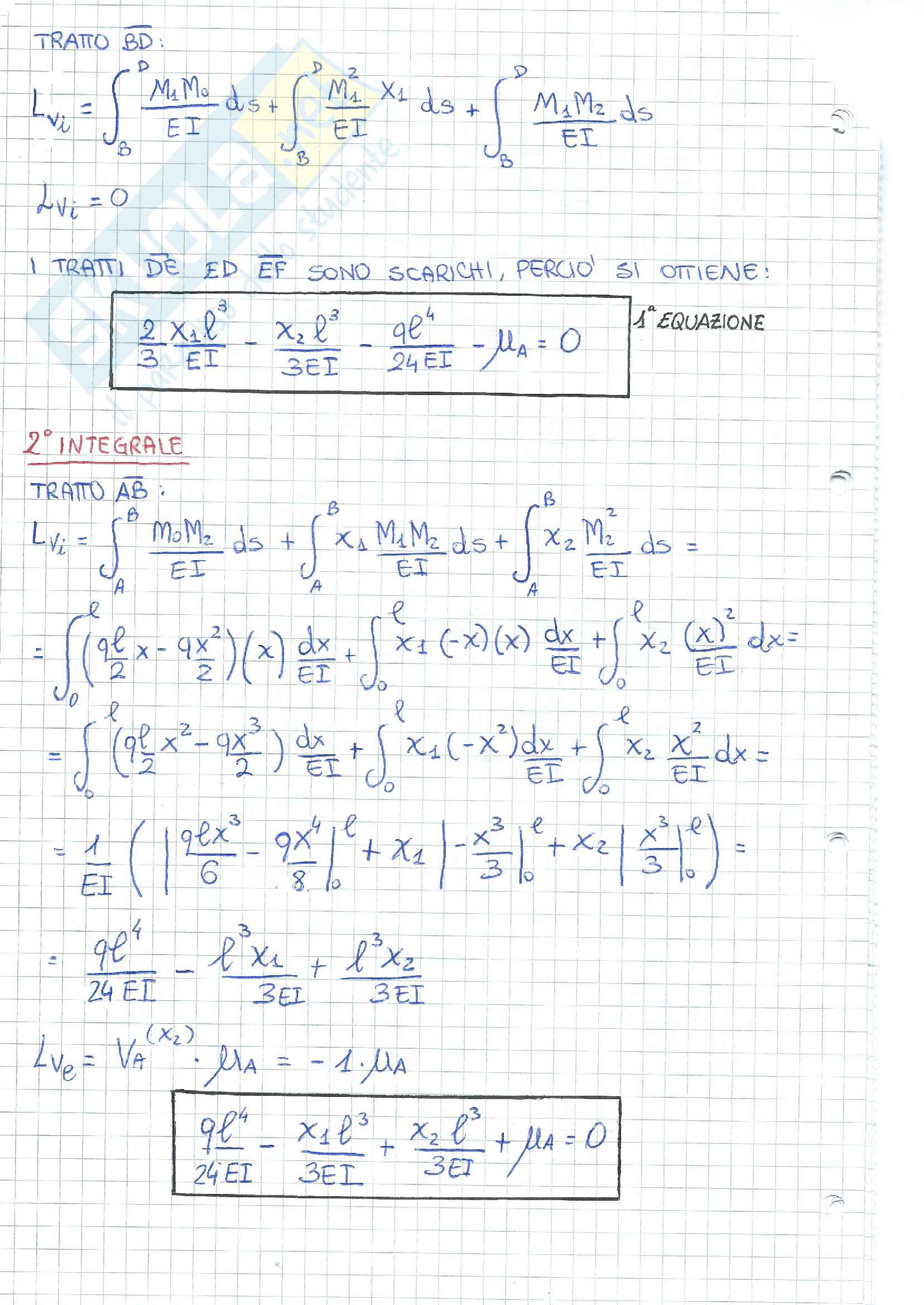

TRATTO BD:
LVi = ∫BD M1Mo∕EI ds + ∫BD M12X1∕EI ds + ∫BD M1M2∕EI ds
LVi = 0
1 TRATTI DE ED EF SONO SCARCHI, PERCIO' SI OTTIENE:
2 χ2ℓ3∕3EI − χ2ℓ3∕3EI + qℓ4∕24EI − μA = 0
2° INTEGRALE
TRATTO AB:
LVi = ∫AB MoM2∕EI ds + A χ1∫AB M1M2∕EI ds + ∫AB X2M22∕EI ds =
− ∫0ℓ qℓ2 − qx2∕EI (x) dx + ∫0ℓ χ1(−x)(x) dx∕EI + ∫0ℓ χ2 (x1)2∕EI dx=
= ∫0ℓ ( qℓ2x2 − qx3∕2 ) dx∕EI + χ1 ∫0ℓ (−x2)dx∕EI + ∫0ℓ X2 X2∕EI dx =
= 1∕EI ( [ 9ℓx3∕6 − 9x4∕8 ] + χ1 [ x3∕3 ]ℓ0 + χ2 x3∕3 |ℓ |0) =
= qℓ4∕24EI − ℓ3χ1∕3EI + ℓ3χ2∕3EI
LVe = VA(χ2) μA = −1·μα
qℓ4∕24EI − χ1ℓ3∕3EI + χ2ℓ3∕3EI + μA = 0
ESERCIZIO 1
STRUTTURA 3 VOLTE IPERSTATICA
SCHEMA ISOSTATICO ASSOCIATO
x3 x2 x2 x3 x1
SCHEMA "0"
VA = 0 HA = ql MA = 3ql2/2
F22 = ∫0ℓ(ℓ2 + x⋅x + x2 + ℓ2)dx/ EI + ∫02ℓ(x−ℓ)2dx/ EI =
= ∫0ℓ(ℓ2 + 2x2)dx/ EI + ∫ℓ2ℓ(x2−2xℓ)dx/ EI =
= 1/EI [ℓ2 x + x3/3 ]0ℓ + ℓ2 − x2ℓ ]ℓ2ℓ =
= 8ℓ3/3EI + 2/3 ℓ3/3EI − 10/ EI
F23 = ∫0ℓ(ℓ2)dx/ EI + ∫ℓ2ℓ(x−ℓ)(−ℓ)dx/ EI + ∫0ℓ(−ℓ)(−x)dx/ EI =
= ∫0ℓ(−xℓ + ℓ2)dx/ EI + ∫ℓ2ℓ(−xℓ + ℓ2)dx/ EI =
= −1/EI [−x2ℓ/2+ℓ2 x]02ℓ = 0
F33 = ∫0ℓ(−x)2+(−ℓ)2)dx/ EI − ∫ℓ2ℓ(−ℓ)2dx/ EI =
= −∫0ℓ2x2dx/ EI + ∫02ℓℓ2dx/ EI + 1/EI ([2x3/3]0ℓ + [ℓ2x]02ℓ) =
= 8ℓ3/3EI
b4 = ∫0ℓ2ℓ(−3/2qℓ2+qx)dx/ EI + ∫0ℓ(−3 qℓ3+2qℓ2x)dx/ EI =
= −1/EI [−3 qℓ3x + qℓ2x2 ℓ]02ℓ = −29qℓ4/ EI
Sistema Equivalente (Schema 1)
M1(AB) = 2ℓ2 - 2x
Momento Flettente M1
Schema 2
Considero il corpo I:
- VA = VB
- HA = HB
- -MA - VBl = 0
Ottengo:
- √2/2 VD = -1/2ℓ
- VB = 1/2ℓ
- HB = 1/2ℓ
- VA = 1/2ℓ
- HA = 1/2ℓ
- MA = -1/2
Considero il corpo II:
- HB + √2/2 VD = 0
- VB + √2/2 VD = 0
- 1 + √2/2 VDl + √2/2 VBl = 0
SISTEMA EQUIVALENTE (Schema 0)
MOMENTO FLETTENTE M₀
M₀ (AB) = 7/4 qℓx - 9x²/2 - 5/4 qℓ²
M₀ (BC) = 3/4 qℓx - 9x²/2
M₀ (CD) = √2/8 qℓx
SCHEMA "A"
- Considero il corpo I:
- HA + √2/2 - HB = 0
- VA - VB + √2/2 = 0
- - HA - VAB = 0
- Considero il corpo II:
- VB + VD + √2/2 = 0
- HB + √2/2 = 0
- VD · 2ℓ = 0
Ottengo:
- VD = 0
- HB = -√2/2
- VB = -√2/2
- VA = -√2
- MA = √2ℓ
- HA = -√2
MOMENTO FLETTENTE
0,1qe2
0,1qe2
0,05qe2
SISTEMA EQUIVALENTE (Schema 3)
MOMENTO FLETTENTE M3
M3(AB) = -1
M3(BD) = -1
M3(CD) = -\frac{1}{2l}x
M3(DE) = \frac{1}{2l}x
F11 = \int_{0}^{l} \frac{(-x)^{2}}{EI} \, dx + \int_{0}^{l} \frac{(-l)^{2}}{EI} \, dx + \int_{0}^{l} \frac{(x)^{2}}{EI} \, dx = \int_{0}^{l} \frac{(2x^{2} + l^{2})}{EI} \, dx =
= -\frac{1}{EI} \left[ \frac{2x^{3}}{3} + l^{2}x \right]_{0}^{l} = \frac{5l^{3}}{3EI}
F12 = \int_{0}^{l} \frac{(-l)(x)}{EI} \, dx + \int_{0}^{l} \frac{(x)(-x)}{2} \, dx = \int_{0}^{l} \frac{(-l x - \frac{x^{2}}{2})}{EI} \, dx =
= -\frac{1}{EI} \left[-\frac{l x^{2}}{2} - \frac{x^{3}}{6} \right]_{0}^{l} = -\frac{2l^{3}}{3EI}
