Sviluppo del design degli aerei

1.1 Evoluzione degli aerei di linea e degli aerei privati

Nella seconda metà del XX secolo c’è stato un considerevole sviluppo in campo aereonautico

principalmente per lo sviluppo di due nuovi sistemi di propulsione: i motori turboelica (turboprop),

costituiti da un’elica azionata da una turbina, e i motori a reazione ( o a getto) che trasformano l’energia

chimica del combustibile in energia cinetica sfruttando il principio di azione e reazione. Mentre nei

turboprop la propulsione avviene principalmente per mezzo dell’aria messa in movimento dalla

rotazione di un’elica e in minor misura mediante la spinta dei gas di scarico, nei turbogetto la spinta

generata dal motore è data dalla variazione della quantità di moto del fluido (aria) nell’unità di tempo in

(̅)

̅

accordo con il secondo principio della dinamica = . Gli aerei civili, tuttavia, non possono viaggiare

a velocità sonica (Mach 1) a causa delle sollecitazioni strutturali del velivolo oltre al fatto che i passeggeri

non reggerebbero tali velocità, pertanto nell’evoluzione degli aerei si è cercato di migliorare la stabilità

e le prestazioni del velivolo piuttosto che aumentare la velocità massima sostenibile che è stata fissata

a 850-900km/h (velocità subsonica). L’evoluzione dei velivoli si deve anche ai materiali della struttura e

dei motori ma anche ai nuovi sistemi di controllo.

La prima evoluzione si ha dal bombardiere B-47, di costruzione statunitense appartenente alla Boeing,

che è stato il primo bombardiere con motore a reazione, importante perché ha introdotto la forma delle

ali a freccia e il montaggio dei motori sotto le ali piuttosto che attaccati alla fusoliera permettendo un

miglior flusso di carburante stoccato all’interno delle ali per via della migliore alimentazione dei motori.

Questo concept quindi è stato adottato in tutti gli aerei di linea che, a parte qualche piccola variazione,

non hanno mutato il loro aspetto fin dagli anni 60; famoso è il Boeing 707, un aereo di linea di media

grandezza dedicato alle rotte a lungo raggio.

Per quanto riguarda gli aerei privati, invece, di solito sono di piccole dimensioni in cui inizialmente si

utilizzava un motore turboelica sviluppata dalla compagnia Allison Engine, poi incorporata nella Rolls

Royce, ma poi si è sostituito con il turbogetto; essendo di dimensioni si preferiva attaccare i motori

ancora alla fusoliera visto che le ali, che mantenevano la forma a freccia, erano più piccole tuttavia questi

aerei avevano il vantaggio di utilizzare piste per il decollo meno lunghe per le loro dimensioni ridotte;

sono utilizzati per lo più da compagnie o da persone facoltose perciò gli interni sono più curati e rifiniti

tanto da essere paragonati alle Cadillac.

Per tutto il resto del XX secolo non ci sono state particolari innovazioni pertanto tutte le aziende

aereonautiche hanno preferito continuare ad usare progetti tradizionali e conservativi piuttosto che

investire su nuove soluzioni che non avrebbero portato a nessun vantaggio significativo in termini

economici o prestazionali; un esempio di prototipo fallimentare è il Boeing 7J7, un aereo di linea con

150 posti che aveva introdotto sistemi innovativi come il fly-by-wire, l’Unducted Fan (UDF), sistemi di

gestione del volo e nuove leghe di alluminio ma considerando l’elevato costo il progetto è stato

abbandonato. In fase di progettazione l’analisi dei costi ha un ruolo fondamentale perché anche un

piccolo intoppo potrebbe fare crescere drasticamente i costi e causare il fallimento del progetto;

5

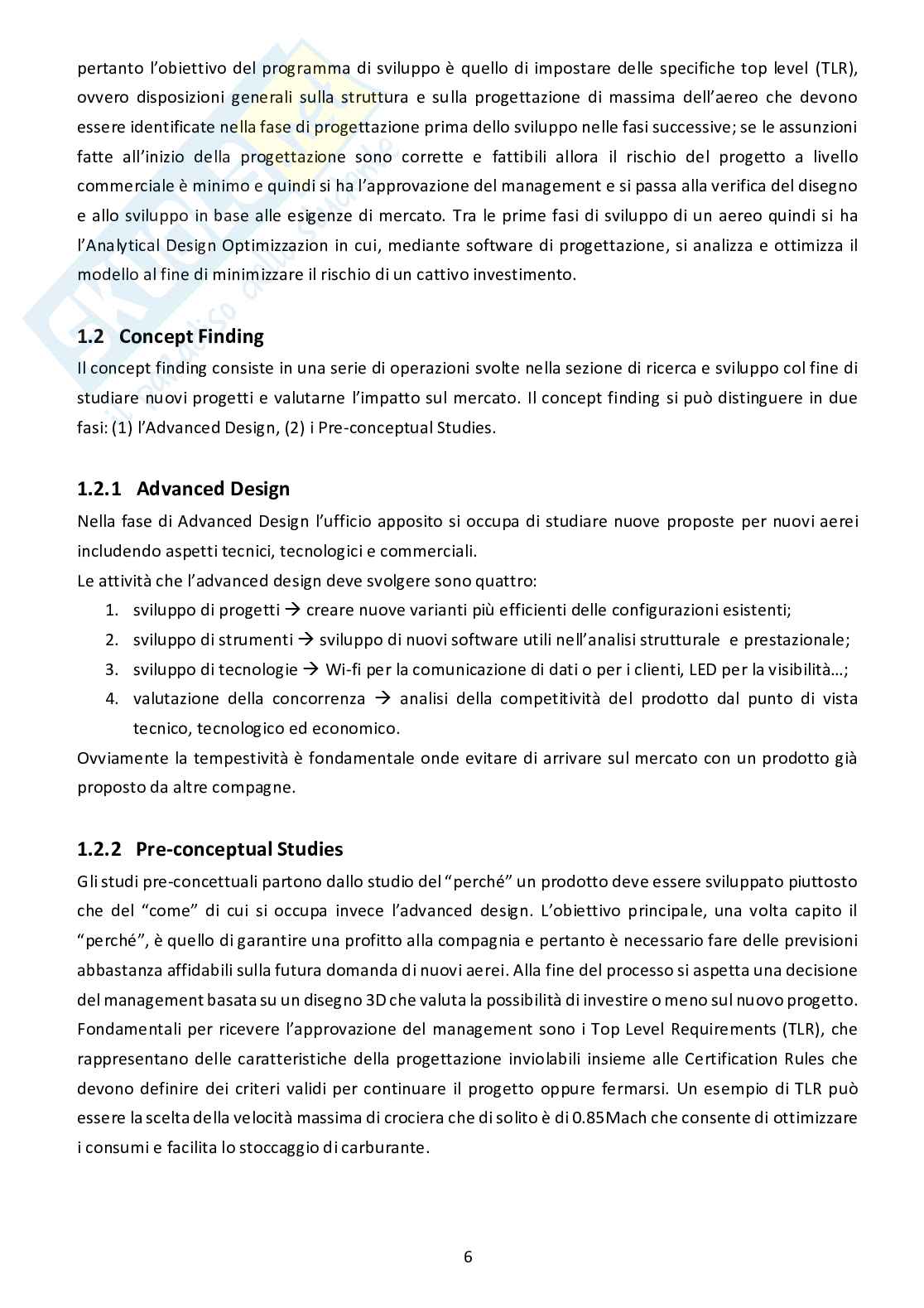

pertanto l’obiettivo del programma di sviluppo è quello di impostare delle specifiche top level (TLR),

ovvero disposizioni generali sulla struttura e sulla progettazione di massima dell’aereo che devono

essere identificate nella fase di progettazione prima dello sviluppo nelle fasi successive; se le assunzioni

fatte all’inizio della progettazione sono corrette e fattibili allora il rischio del progetto a livello

commerciale è minimo e quindi si ha l’approvazione del management e si passa alla verifica del disegno

e allo sviluppo in base alle esigenze di mercato. Tra le prime fasi di sviluppo di un aereo quindi si ha

l’Analytical Design Optimizzazion in cui, mediante software di progettazione, si analizza e ottimizza il

modello al fine di minimizzare il rischio di un cattivo investimento.

1.2 Concept Finding

Il concept finding consiste in una serie di operazioni svolte nella sezione di ricerca e sviluppo col fine di

studiare nuovi progetti e valutarne l’impatto sul mercato. Il concept finding si può distinguere in due

fasi: (1) l’Advanced Design, (2) i Pre-conceptual Studies.

1.2.1 Advanced Design

Nella fase di Advanced Design l’ufficio apposito si occupa di studiare nuove proposte per nuovi aerei

includendo aspetti tecnici, tecnologici e commerciali.

Le attività che l’advanced design deve svolgere sono quattro:



1. sviluppo di progetti creare nuove varianti più efficienti delle configurazioni esistenti;



2. sviluppo di strumenti sviluppo di nuovi software utili nell’analisi strutturale e prestazionale;



3. sviluppo di tecnologie Wi-fi per la comunicazione di dati o per i clienti, LED per la visibilità…;



4. valutazione della concorrenza analisi della competitività del prodotto dal punto di vista

tecnico, tecnologico ed economico.

Ovviamente la tempestività è fondamentale onde evitare di arrivare sul mercato con un prodotto già

proposto da altre compagne.

1.2.2 Pre-conceptual Studies

Gli studi pre-concettuali partono dallo studio del “perché” un prodotto deve essere sviluppato piuttosto

che del “come” di cui si occupa invece l’advanced design. L’obiettivo principale, una volta capito il

“perché”, è quello di garantire una profitto alla compagnia e pertanto è necessario fare delle previsioni

abbastanza affidabili sulla futura domanda di nuovi aerei. Alla fine del processo si aspetta una decisione

del management basata su un disegno 3D che valuta la possibilità di investire o meno sul nuovo progetto.

Fondamentali per ricevere l’approvazione del management sono i Top Level Requirements (TLR), che

rappresentano delle caratteristiche della progettazione inviolabili insieme alle Certification Rules che

devono definire dei criteri validi per continuare il progetto oppure fermarsi. Un esempio di TLR può

essere la scelta della velocità massima di crociera che di solito è di 0.85Mach che consente di ottimizzare

i consumi e facilita lo stoccaggio di carburante. 6

1.3 Sviluppo del progetto

Lo sviluppo del progetto è la parte forse più complessa e consiste nello sviluppo del progetto

approssimativo disegnato nella fase dell’advanced design aumentando sempre più il grado di dettaglio.

Le fasi di sviluppo sono tre:

1. Concept Definition: permette di capire l’architettura generale dell’aereo e se è fattibile; è un

processo ciclico in cui si parte da concetti semplici e man mano si vanno ad aggiungere dettagli

e può richiedere dai 4-12 mesi;

2. Preliminary Design: serve a studiare i componenti principali del sistema e può richiedere da

12-16 mesi;

1. Detail Design: si realizza un disegno abbastanza dettagliato da sottoporre al management che

decise se proseguire o meno e può richiedere da 2-3 anni.

1.3.1 Concept Definition

Nella fase di concept definition il sistema inizia ad essere dettagliato e sviluppato in modelli 3D per

stimarne le prestazioni e bilanciare la struttura. In questa fase si studiano vari aspetti come la forma e le

sezioni della fusoliera, la posizione e la forma delle ali e il numero e il posizionamento dei motori al fine

di creare strutture quanto più possibili aereodinamiche. Ci sono due tipi di strutture: la prima è chiamata

blended wing body (BWB) caratterizzata da una struttura in cui ali e fusoliera non hanno una netta linea

di demarcazione, la seconda è chiamata all wing aircraft (AWA) ed è caratterizzata da una struttura ad

unico corpo in cui non si distinguono ali e fusoliera.

Nella fase di concept design si identificano vantaggi e svantaggi della soluzione innovativa rispetto a

quella tradizionale e i rischi e i costi nel momento in cui tale soluzione non vada bene; di solito è una

fase iterativa in cui si sviluppano i singoli sistemi e successivamente si cercano le varie interfacce per

collegarli. Quindi in questa fase non avviene un’ottimizzazione del sistema ma si cerca di realizzare una

configurazione di riferimento. 7

1.3.2 Preliminary Design

Una volta che sono statti definiti i concetti base si procede con la realizzazione di un design preliminare

in cui si inizia a dettagliare maggiormente il disegno attraverso dei software di grafica per analizzare

l’aereodinamica, la meccanica e la struttura. In questa fase è possibile distinguere due sottofasi:

2. Design Definition in cui si definisce la configurazione migliore per proseguire la progettazione;

3. Design Validation in cui si verifica che effettivamente tutto ciò che è stato stimato tramite

software sia valido; pertanto si effettuano controlli sul dimensionamento volumetrico, sul centro

di gravità, sui momenti di inerzia, sulle forme aereodinamiche, sui layout dei sistemi di controllo,

sull’analisi economica e ambientale.

Un volta completati i controlli il progetto è sottoposto al management per la conferma di approvazione.

1.3.3 Detail Design

In questa
