Estratto del documento

Fasi del Progetto Strutturale ed Elementi Costruttivi

Requisiti delle Strutture

  • Sicurezza (SLU) (EQU, STR, GEO)
  • Comportamento in Esercizio (SLE)
  • Durabilità → perimetro a contatto con ambiente (invecchiamento struttura)
  • Resistenza al Fuoco → prescrizioni REI
  • Adattabilità → nel corso di eventi non modifica la struttura
  • Robustezza → struttura progettata per evitare il collasso locale

Non si possono avere danni sproporzionati alle cause

Processo Costruttivo

Commitente (/$) → esigenze/preferenze → progetti

  • Architettonico
  • Strutturale
  • Consiglio/Cedere impatti

Progetto Strutturale

  • Contenuti:
    • Relazione di calcolo (sono verifiche): Ottime caratteristiche.
    • Relazione sui materiali
    • Tavole grafiche → fonte di errore
    • Piano delle manutenzioni
  • Semplicità
  • Inerzia
  • Chiarezza

Soluzioni Strutturali

  • Carichi
    • Gravitazionali → scaricati sulle fondazioni
    • Orizzontali (vento, sisma, e imperfezioni geometriche) (producono flessione e taglio)
  • Strutture o Telaio
    • A nodi fissi con elementi irrigidenti e noduli rigida per poter traslocare spostamenti orizzontali
    • A nodi mobili → struttura flessibile orizzontalmente

1

Materiali

Calcestruzzo

  • scelta della classe
    • per tipologia strutturali
    • per classi di esposizione
  • parametri meccanici
    • resistenza a compressione
      • fcd = fcc / γc
      • fck ≈ 0.83 Rck → fcd = 0.7 Rck
      • NB: scegliere un passaggio 15cm riduce resistenza del 20%
    • resistenza a trazione
      • fctd = fctm / γc
      • fctk / 1.5
      • NB: stesse prescrizioni per la compressione
      • NB: la torsione è più flezione
    • modulo elastico
      • Ecm = (fcm/10)0.3 × 22,000 con fcm = fck + 8 MPa
  • coeff. Poisson
    • ν = 0 se CLS teso
    • ν = 0.2 se CLS non tesato
  • legame costitutivo
    • parabola-rettangolo
    • triangolo-rettangolo
    • stress block (esempi semplificati per le verifiche di sezione)

Per calcoli non lineari, utilizzare il legame di Sarzin

  • Calcestruzzo confinato
    • fcc = fck + 5 σ2 se σ2 ≤ 0.08fcc

    ε2 εcu2 εc

PILASTRI

  • LUCI MAX di SOLAI e delle TRAVI
  • INNALZANDE dei TELAI PRINCIPALI
  • VINCOLI ARCHITETTONICI che DISTRIBUZIONE degli SPAZI

ELEMENTI di CONTROVENTO

Descrivono il compito di:

  • Assorbire FORZE ORIZZONTALI al SUOLO
  • Fornire ADEGUATA RIGIDEZZA TRASVERSALE e TORSIONALE

A questo scopo si deve minimizzare la distanza tra BARICENTRO delle RIGIDEZZE (Gx) e BARICENTRO delle MASSE (Gsm) per limitare gli effetti torsionali

Posizionamento dei controventi

Segue rispetto 2 OTTICHE DIVERSE

  • in generale devono BLOCCARE nuovi REGNI nel piano degli IMPELLATI
    • punto di vista ANTISISMICO
    • punto di vista dell'EFFETTO TORSCENTE

Tipologie dei Controventi

determinano la RIPARTIZIONE delle FORZE

  1. BLOCCHI
  2. SETTI
  3. TELAI

Comportamento ANALOGO:

  • RIGIDEZZA
  • DECRESCE con ALTEZZA

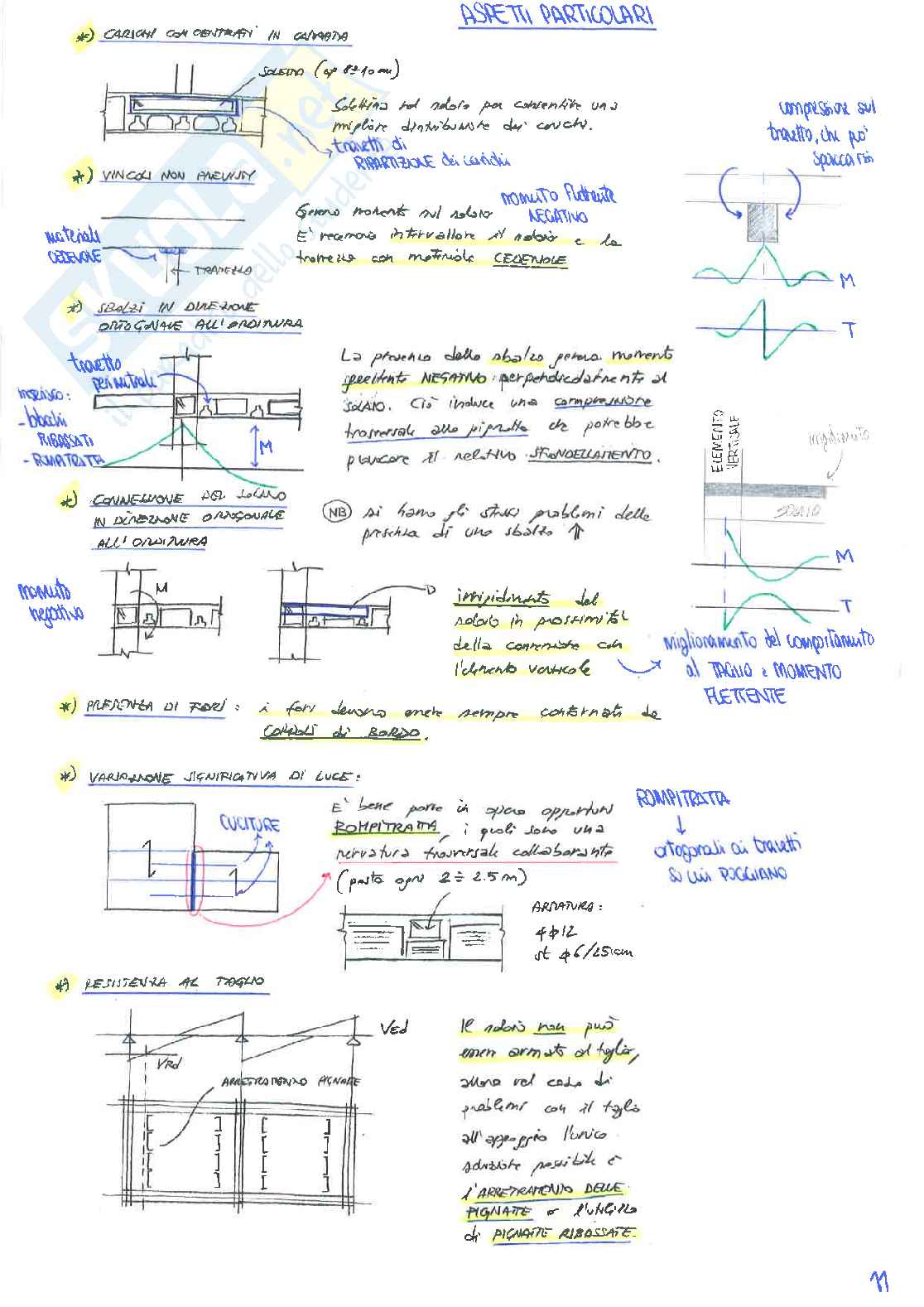

Carichi concentrati in campata

Solitario sul nodo per consentire una migliore distribuzione dei carichi

Armature di cucitura

Vincoli non previsti

Momento flettente negativo

Genere momento sul nodo

Momento trasferibile al nodo

Trattare con martello cedevole

Connessione p.r. lungo in direzione ortogonale all'orditura

NB: di fatto gli sforzi principali delle pratiche di uno isola

Imprimitente dei nodi in prossimità della cornice con l'elemento vano

Presenza di fori

I fori devono essere sempre constanti

Carichi di bordo

Variazione significativa di luce

È bene porre in questo opportuno rompitratta in quale solo una rinforzatura orizzontale collaborante

(Parti gone ≥ 2.5 m)

Resistenza al taglio

Le nervi non può non armarti di taglio

velare nel cuola al muovia velivolo ad aumento dell'arredamento delle pignatte e murcia di pignatte ribassate

Pilastri

Definizione:

Elemento che abbaia

h ≤ 40

l ≥ 3h

altrimenti si chiama muro

Sollecitazioni

Il pilastro è soggetto a sollecitazioni di azione assiale e momento flettente (taglio).

È necessario trovare la combinazione più gravosa per ciascuna combinazione di carico.

Osservazione

Possono esistere delle combinazioni di carico

fuori dal dominio di resistenza.

Devo ampliare il dominio per contenere

tutte le sollecitazioni possibili.

Predimensionamento

Uso metodo delle aree di pertinenza → buona stima azioni assiali

trascura momento flettente.

Coeff. per la distribuzione di solaro

(3/8 e 3/6)l

Normativa

Armatura longitudinale

Cap. 4

  • As,min = max {0.1 Ned/fyd ; 0.003Ac}
  • As,max = 0.04Ac
  • Φvermin = 12 mm
  • llong.max = 300 mm

Ancoraggio

  • PLATEE: armatura longitudinale non <1% della sezione di c.s. della platea
  • TRAVI di FONDAZIONE: armatura longitudinale non <2%
  • FONDAZIONE su PALI:
    • PALI ρs ≥ 3‰
    • STAFFE SPIRALI ρsl ≥ 8 mm

❶ PALI INCLINATI SOLO SE GIUSTIFICATI

Cedimenti Differenziali

Si puo' tener in considerazione TERRENO-STRUTTURAgli effetti su cedimenti possono essere trascurati se le strutture sono sviluppate da un reticolo di TRAVI o PIASTRA tali da assorbire le seguenti AZIONI ASSIALI

η = n Nedx a max / g

ACCELERAZIONE MAX ATTESA = 1 a gS ≤ Acc. MAX ORDIN per SLC X coeff. PARTECIPAZIONE SPETTRO di PROGETTAZIONE

dove η ε[0.2; 0.6]

In funzione del Profilo STRATIGRAFICO (A,B,C,D)

N.B. - Azioni verticali nulle sugli elementi collegati

ELEMENTI di CONTROVENTO

FUNZIONE

  • )RESISTENZA alle AZIONI ORIZZONTALI
  • )STABILITÀ GLOBALE di FABBRICATO

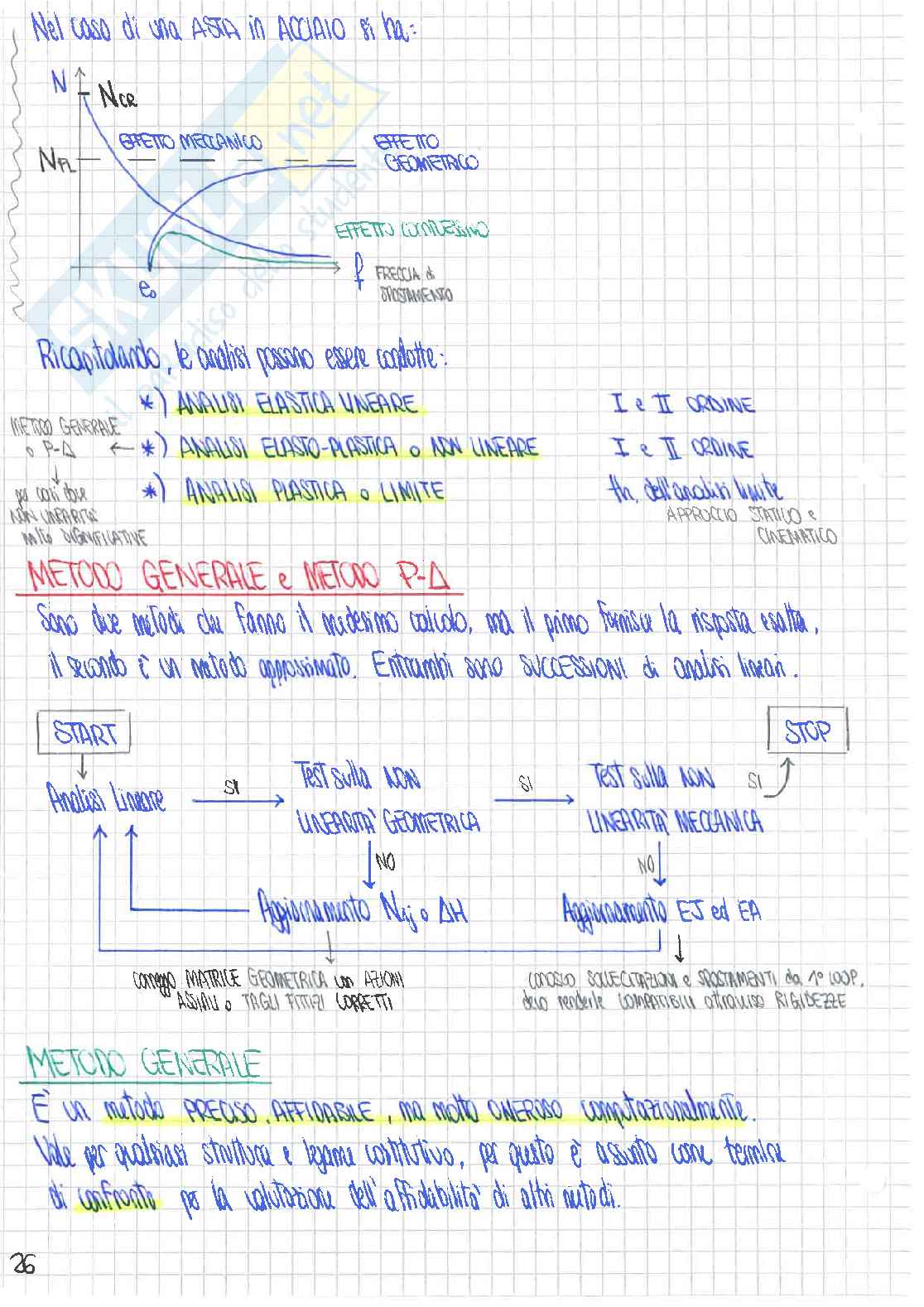

(TRASCURABILI EFFETTI 2° ORDINE)

(NB) le forze orizzontali vanno trasmesse ai controventi tramite gli ORIZZONTAMENTI

Posizionamento

Kxx ≠ Kyy

STRUTTURA INASSISTITA

momento TORSIONI INCLUSO

STRUTTURA INASSISTITA

21
