1. Conduzione

Il calore è una forma di energia che si propaga da un punto ad un altro tramite una differenza di

temperatura: il calore è in questo senso un vettore. Per conduzione si intende la trasmissione di calore che

avviene in un mezzo solido solo dalle zone a temperatura maggiore verso quelle con temperatura minore

senza movimento di materia. Il trasferimento è dovuto alle sole vibrazioni degli atomi che costituiscono il

corpo.

1.1. Postulato ed equazione di Fourier.

Attraverso varie osservazioni sperimentali è stato ricavato che:

cioè che la potenza termica è direttamente proporzionale alla differenza di temperatura tra due corpi, alla

loro superficie e alla conduttività termica (k) del materiale di cui sono fatti. Il segno meno indica il verso

dello scambio termico, che è positivo quando va da temperature maggiori a temperature minori.

La quantità di calore scambiata e la potenza termica per unità si superficie sono rispettivamente:

In termini infinitesimi, nel caso bidimensionale la formula di partenza prende il nome di Postulato di

Fourier:

Nel caso tridimensionale, invece, si può scrivere che:

Quest’ultima formula giustifica la presenza del segno meno: il gradiente va verso il massimo, mentre il

calore va verso il minimo. Inoltre, il vettore flusso termico è sempre perpendicolare alle isoterme.

All’interno di un sistema può esserci una generazione di potenza termica – generalmente per mezzo di

effetto Joule, reazioni nucleari e radiazioni elettromagnetiche. In ogni caso la differenza tra le potenze

termiche in entrata e in uscita in un certo intervallo di tempo deve essere pari alla variazione di energia.

Utilizzando Taylor, si può dire che:

Sostituendo nella formula precedente:

prof. A. Salerno - 1 - A.A. 2013/2014

Appunti del corso di: Fisica Tecnica v.1.0 G. Montorfano, R. Rota

La formula ricavata è nota come equazione di Fourier (nel caso bidimensionale) ed è valida solo con i solidi.

Essa consente di determinare la distribuzione di temperatura all'interno di un mezzo (in cui avviene uno

scambio termico conduttivo, in funzione della posizione geometrica e dell'istante temporale).

Nel caso tridimensionale, essa ha validità generale e la sua forma è:

dove è il Laplaciano (grandezza scalare) della temperatura, cioè la divergenza del gradiente e quindi la

somma delle derivate seconde della temperatura rispetto a xy e z.

Dividendo tutto per si ottiene il coefficiente di diffusività termica:

Le condizioni al contorno, grazie alle quali è possibile utilizzare l’equazione di Fourier sono:

I. Temperatura sul contorno imposta;

II. Flusso termico imposto (isolamento termico);

III. Flusso dipendente dalla temperatura.

1.1.1. Problema della parete – Senza generazione di potenza

Si consideri una parete, di spessore L, attraversata da un flusso termico, in condizioni stazionarie e senza

generazione di potenza. Si ha allora che:

Le condizioni al contorno sono:

Integrando due volte, si ottiene:

Sfruttando le condizioni si ottengono i valori di A e B. Inserendoli nella relazione trovata:

Ciò significa che, in condizioni stazionarie e senza generazione di potenza, la temperatura nella parete

decresce con la distanza.

1.1.2. Problema della parete con generazione della potenza

Si consideri una parete, di spessore L, isolata da un lato e attraversata da un flusso termico dall’altra, in

condizioni stazionarie e con generazione di potenza. Si ha allora che:

Le condizioni al contorno sono:

prof. A. Salerno - 2 - A.A. 2013/2014

Appunti del corso di: Fisica Tecnica v.1.0 G. Montorfano, R. Rota

Integrando due volte si ottiene:

Applicando la prima condizione al contorno si ottiene . B lo si trova invece tramite la seconda:

Esplicitando, si ottiene:

Sostituendo i valori ottenuti nell’equazione della temperatura:

Nel problema equivalente simmetrico, la seconda condizione al contorno è priva del segno meno al primo

termine in modo tale da mantenere la concordanza dei segni tra i due termini.

Considerando un esempio che comprende entrambi i casi simmetrici, sull’asse di simmetria il flusso termico

è nullo e inoltre non si dimezza perché non dipende dal volume.

1.2. Metodo delle resistenze termiche.

Considerando una parete piana, si ha che:

Istituendo un confronto che l’elettrotecnica, possiamo considerare la differenza di temperatura come una

caduta di potenziale e la potenza termica come una corrente elettrica: di conseguenza risulta che, per una

parete piana:

Di conseguenza, considerando:

- due pareti in serie, cioè percorse dallo stesso flusso termico:

- due pareti in parallelo, cioè aventi la stessa differenza di temperatura ai capi:

Tutti gli altri casi possono essere ricondotti ad un equivalente elettrico.

In realtà, nel caso di pareti a contatto, è necessario considerare il fatto che esse non siano perfettamente

lisce: la presenza di spazio vuoto tra le pareti ostacola ulteriormente il passaggio del flusso termico. Tale

ostacolo può essere considerato come un’ulteriore resistenza.

Considerando la convezione, si ha che:

dove h è il coefficiente di convezione termica del materiale e la resistenza termica convettiva.

prof. A. Salerno - 3 - A.A. 2013/2014

Appunti del corso di: Fisica Tecnica v.1.0 G. Montorfano, R. Rota

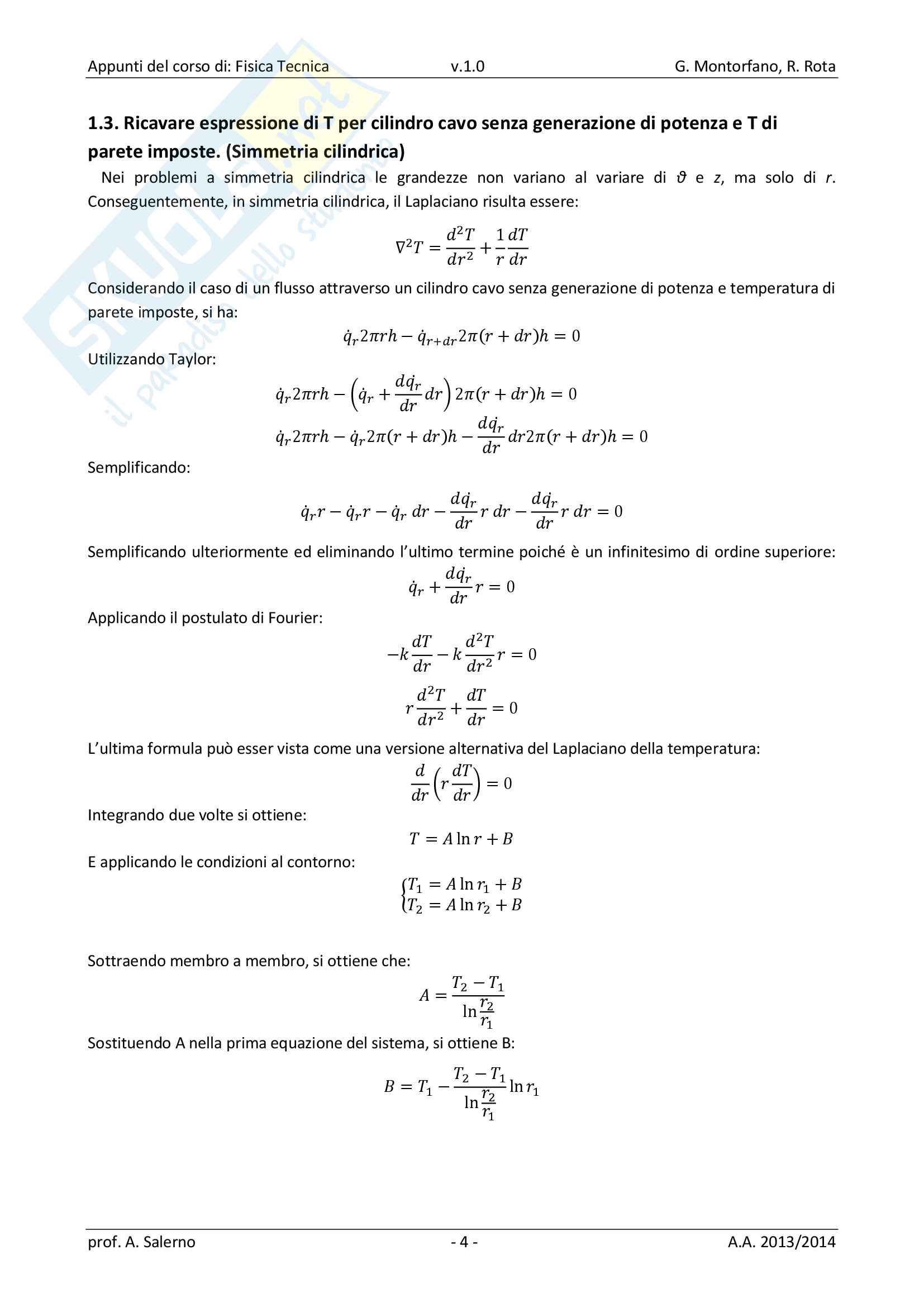

1.3. Ricavare espressione di T per cilindro cavo senza generazione di potenza e T di

parete imposte. (Simmetria cilindrica)

Nei problemi a simmetria cilindrica le grandezze non variano al variare di θ e z, ma solo di r.

Conseguentemente, in simmetria cilindrica, il Laplaciano risulta essere:

Considerando il caso di un flusso attraverso un cilindro cavo senza generazione di potenza e temperatura di

parete imposte, si ha:

Utilizzando Taylor:

Semplificando:

Semplificando ulteriormente ed eliminando l’ultimo termine poiché è un infinitesimo di ordine superiore:

Applicando il postulato di Fourier:

L’ultima formula può esser vista come una versione alternativa del Laplaciano della temperatura:

Integrando due volte si ottiene:

E applicando le condizioni al contorno:

Sottraendo membro a membro, si ottien
