Macchine termiche che utilizzano come fluido un gas

I gas più utilizzati sono: CO2, vapore d'acqua, aria surriscaldata

Ciclo JOULE Motore (BRAYTON)

2 adiabatiche

2 isobare

  • GAS → non subisce transizione di fase
  • Per ottenere un ciclo frigorifero basta invertire il ciclo

qh = q2-3 = h3 - h2 = cp(T3 - T2) → positiva

qc = q4-1 = h1 - h4 = cp(T4 - T1) → negativa

Δu = qh + qc + W → somma algebrica

Σq

0 = qA + qc + W

W = - (qh + qc)

W = (h3 - h2 + h1 - h4)

→ qA

qc

W = (h2 - h3) + (h4 - h1)

x < 0

x > 0

[h2 - h3] > [h4 - h1]

previene il segno meno

se lavoro è

uscente

Macchine termiche che utilizzano come fluido un gas

I gas più utilizzati sono : CO2, vapore d'acqua, aria surriscal

Ciclo JOULE Motore (BRAYTON)

  • 2 adiabatiche
  • 2 isobare

  • GAS → non subisce transizione di fase
  • Per ottenere un ciclo frigorifero basta invertire il ciclo

qH q2-3 = h3 - h2 = cp(T3 - T2) positiva

qC q4-1 = h1 - h4 = cp(T1 - T4) negativa

Δu = qH + qC + W → somma algebrica Σq = 0 = qH + qC + W W = -(qH + qC)

W = (h3 - h2 + h1 - h4) qH qC

W = (h2 - h3 + (h4 - h1) [h2 - h3] + [h4 - h1]

prendere il segno meno, se lavoro e' uscente

η = BENEFICIO/SPESA = W/QA = [|QA1| - |Q1|]/|QA1| = cp(T3-T2) - cp(T4-T1) / cp(T3-T2) = 1 - T4-T1/T3-T2

Il ciclo Joule è un ciclo simmetrico

DEF.

CICLO SIMMETRICO: è un ciclo con trasformazioni parallele e opposte. Dimostrare che il prodotto delle proprietà termodinamica associate a due vertici opposti è uguale al prodotto degli altri vertici opposti rimanenti.

per un ciclo simmetrico:

v1⋅v3 = v2⋅v4

T4⋅T3 = T2⋅T4

P1⋅P3 = P2⋅P4

1 - T4-T1/T3-T2 = T4/T1 ( T2/T3 - 1 )

ηjoule = 1 - T1/T2

Confrontiamo il rendimento del ciclo Joule con quello di Carnot

ηideale = 1 - Tc/Th > ηjoule 1 - TA≡TC/T2 <TA

perché la macchina ha un rendimento minore

A causa delle irreversibilità, delle differenze di temperatura, occorre dare più energia.

L’area in rosso sta ad indicare che siccome esiste differenza di temperatura tra le sorgenti e la macchina, l’energia che compie lavoro al massimo della macchina, l'energia che la sorgente calda potrebbe dare al fluido, non viene ceduta perché una parte viene persa e la parte persa è rappresentata da quell’area.

  • 1-2 COMPRESSIONE ADIABATICA FLUIDO MONOFASEW1-2 = h2 - h1
  • 2-3 RISCALDAMENTO ISOBAROq2-3 = h3 - h2 = cp(T3 - T2)
  • 3-4 ESPANSIONE ADIABATICAW3-4 = h4 - h3
  • 4-1 RAFFREDAMENTO ISOBAROq4-1 = h1 - h4 = cp(T1 - T4)

Rappresentazione schematica ciclo Joule

Bruciatore di Kerosene

Motore a reazione di un aereo supersonico.

Altre applicazioni: energia meccanica utile per trascinamento (carri armato Leopard)

energia elettrica con alternatore collegato ad una turbina.

Rapporto di compressione monometricos

β = (P2 / P1)1/S isentropica (adiabatica)

dove k è l'esponente dell'adiabaticak = Cp / Cv dipende dalla sostanza

( P2 / P1 )(k-1)/k = ( T2 / T1 ) / S

T1 / T2 = ρ−k/k − 1 / ρ−k/k − 1

η = 1 − 1 / ρ(k-1)/k

N cresce all'aumentare del rapporto di compressione

Possiamo aumentare N anche utilizzando un gas monoatomico. A parità di p si aumenta k

T2 = T4

T4 > T4

T2 = T4 consente di ottenere la massima quantità di lavoro a parità di temperature delle sorgenti

T4 > T2 RIGENERAZIONE: Consente di recuperare energia che andrebbe persa e di reimmetterla nel ciclo.

L'energia termica che esce tra 4 e 2' può essere reimmessa nella trasformazione 2-3

Ciclo Joule nel piano p-v

Ciclo Otto

  • 2 adiabatiche
  • 2 isocore

adiabatica

QR

QC

v2 = COST

v3 = COST

ηotto = ( |q4| - |q1| ) / |q4| = 1 - |q1| / |q4| = 1 - cv(T4-T1) / cv(T3-T2) =

= T4 / T1(T3-T2) = 1 - T2/T1(T3/T2-1)

anche se ciclo Otto è simmetrico

τ4τ3 = τ2τ4

τ32 = τ41

Motto = 1 - T1 / T2

Motto < Mdisele

Motto < Mfourie

perché in Otto la produzione di entropia tra la temperatura delle sorgenti e la " " del fluido e

maggiore

Rapporto di compressione volumetrico

ρotto = ( V1 / V2 )s

T1V1k-1 = T2V2k-1

Pvk = COST

Pv = RT

P = RT / v

1 / v = k = COST

T1 / T2 = ( V2 / V1 )k-1

Ciclo Diesel

2 adiabatiche

1 isocora

1 isobara

η = W / QA = (|QB1| - |QB2|) / |QA| = 1 - |QB1| / |QA| = 1 - Cv (T4 - T1) / Cp (T3 - T2)

ηDiesel = 1 - 1 / K (Tc - T1 / T3 - T2)

con 1 / K = Cv / Cp

La differenza tra Otto e Diesel è che non c'è l'elemento della miscela la combustione.

Il combustibile è mischiato finemente polverizzato.

Il contatto con le pareti calda provoca una combustione.

Il combustibile passa attraverso stuccature chiamate iniettori.

Il ciclo diesel lavora a pressioni molto più alte.

Rapporto di compressione volumetrico

Espansione Ee = V1 / V3

Ec = V1 / V2

ηc = 1 - 1 / K [1 / (Ec)K - 1 / (Ee)K]

= 1 / Ec - 1 / Ee

Ciclo Stirling

  • 2 isoterme
  • 2 isocore

Ciclo gas simmetrico - all'interno del sistema c'è un gas nobile

Occorre un sistema grande che interagisce con il nostro motore - 2 isoterme

È un motore molto interessante perché teoricamente potrebbe raggiungere il ciclo di Carnot

Com'è possibile realizzare una trasformazione isoterma con un gas?

Se noi abbiamo un sistema grande che interagisce con il nostro motore, la trasformazione che esegue il nostro motore è isoterma.

Se facciamo interagire un grande sistema con un sistema grande ma relativamente piccolo rispetto al sistema con cui scambiamo energia, la sua variazione di energia varia di poco.

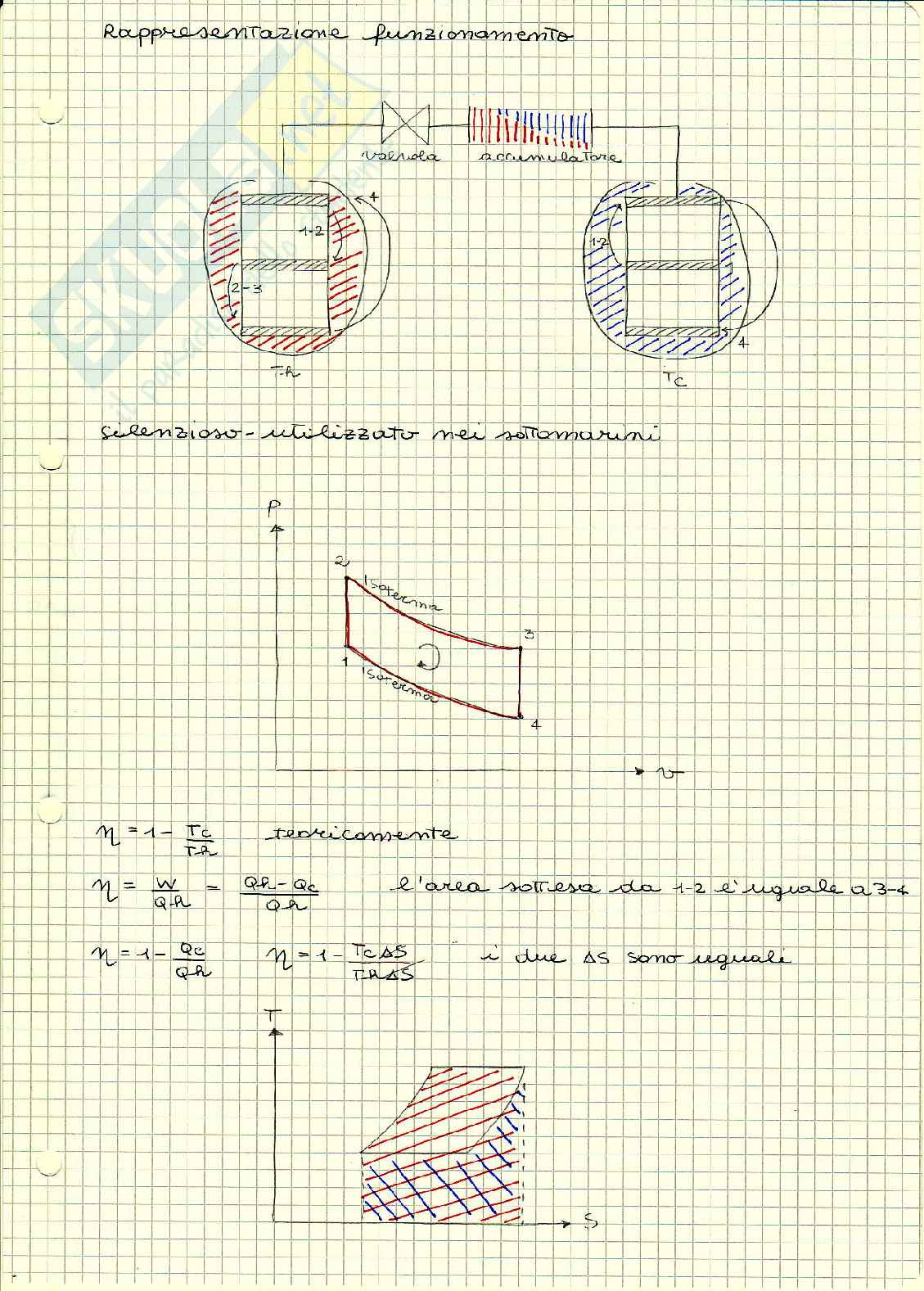

Rappresentazione funzionamento

valvola accumulatore

TA

TC

Silenzioso - utilizzato nei sottomarini

1 Isoterma

2 Isoterma

ηI = 1 - TC/TA

ηI = W/QA = (QA-QC)/QA teoricamente

l'area sottesa tra 1-2 è uguale a 3-4

ηI = 1 - QC/QA

ηI = 1 - TC∆S/TA∆S i due ∆S sono uguali
