(7/7) Fondamenti di geotecnica: Cenni sull'analisi di stabilità dei pendii e indagini in sito

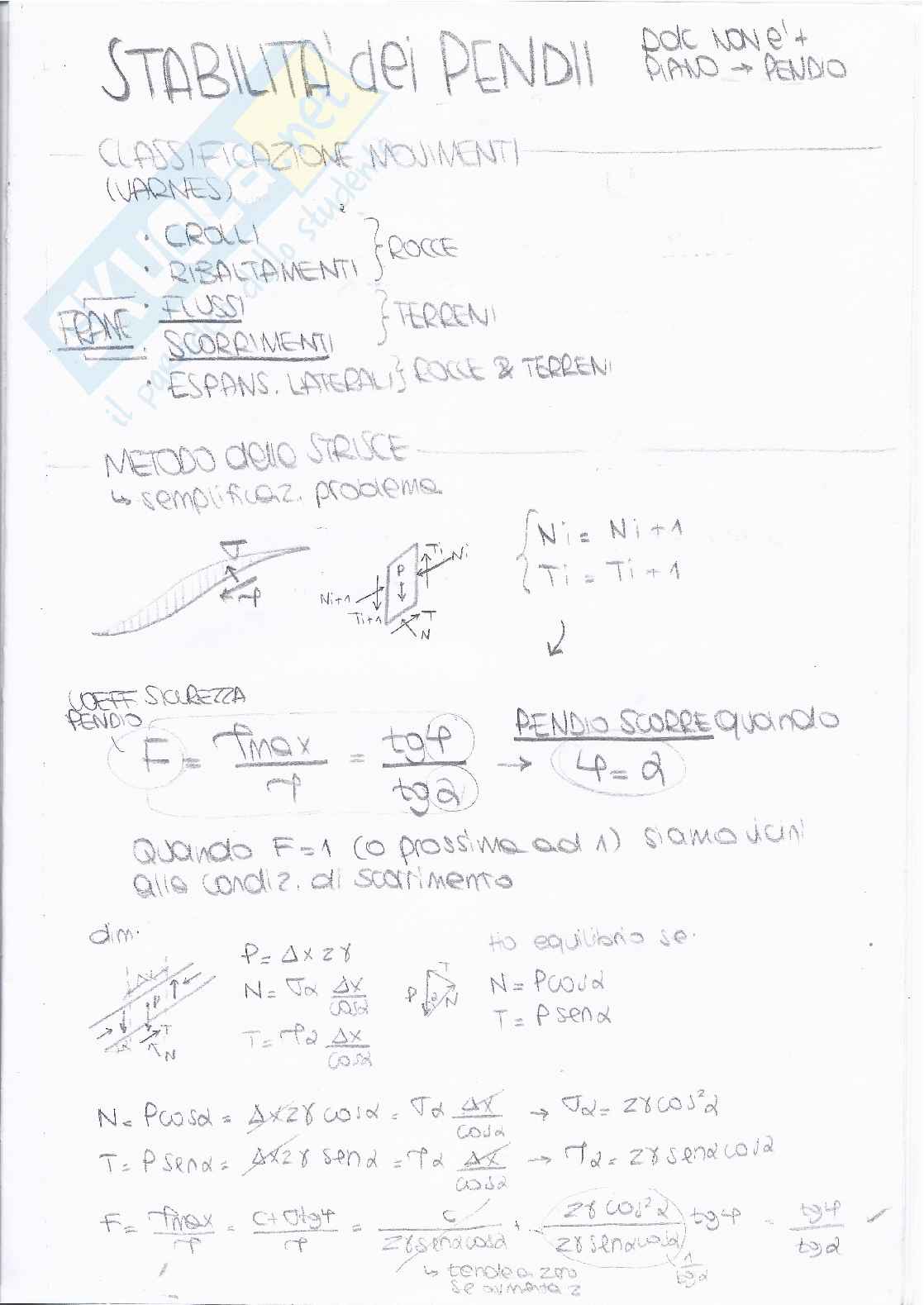

Stabilità dei Pendii

• CLASSIFICAZIONE MOVIMENTI (VARNES)
• CROLLI
• RIBALTAMENTI - ROCCE
• FRANE
• FLUSSI - TERRENI
• SCORRIMENTI
• ESPANS. LATERALI - ROCCE & TERRENI

METODO DELLE STRISCE

• semplificaz. problema

Nᵢ = Nᵢ₊₁

Tᵢ = Tᵢ₊₁

COEFF. SICUREZZA PENDIO

F = _TF_max / T = tgφ / tgδ

PENDIO SCORRE quando

4P = q

Quando F = 1 (o prossima ad 1) siamo vicini alla condiz. di scorrimento

Pₑ = Δl x z θ

N = Δd x

T = ρd x

N = ρcosδ

T = ρsendx

N = Pcosd = Δxzg cosd - ϒd Δx cosd

T = ρsendx = Δxz g send - ρd

F = _TF_max / T

Stabilità dei Pendii

Doc. non e' piano → pendio

Classificazione Movimenti (Varnes)

• crolli
• ribaltamenti {rocce}
• flussi {terreni}
• scorrimenti
• espans. laterali {rocce & terreni}

Metodo Delle Strisce

• semplificaz. problema

Coeff. Sicurezza Pendio

F = _Tmax/_p = ^tgp/_tg2 → Pendio Scorre quando ^tgf/_tg2 = 1

Quando F = 1 (o prossima ad 1) siamo vicini alla condiz. di scorrimento.

INDAGINI IN SITO

✧ Sono proe imporah x i terreni ✧

(perchè non sono possibili in laboratorio)

PROVA PENETROMETRICA DINAMICA

Campionatore di Raymond

Viene infisso x battitua un cilindro metallico lungo 45cm e misur n° colpi dati x infiggerlo

Ci permette di definire lo stato di addensam.

>Dr ❍ n° colpi

PROVA PENETROMETRICA STATICA

Penetrometro

Viene infisso un cilindro a velocità cost. e misuro la pressione necessaria perché ciò accada

Ci permette di det. i rapporti tra le resistenze

F = ❍ carico di punta ❍ attrito laterale

Altre prove

• Prova sussometrica
• Prova pressometrica
• Prova dilatometrica
• Prore di risalta piezometrica

Tutto pag. dopo

PROVA PENETROMETRICA DINAMICA

maglio 63.5 kg

foro di sondaggio

avanzamento N_A

N_SPT = N₂ + N₃

resist. alla penetrazione N_S

Consiste nel REGISTRARE il N° di colpi necessari x far penetrare di 45 cm nel terreno a fondo foro un TUBO CAMPIONATORE di dim. standard (76 cm), collegato alla superficie mediante batteria di aste in testata alle quali agisce un MAGLIO di 63.5 kg che cade liberamente da un'altezza di 76 cm

1. realizzo un foro di sondaggio
2. pongo il CAMPIONATORE alla base del foro
3. misuro N₁ (N° colpi x far avanzare il camp. di 15 cm - avanzamento)
4. N₂ (N° colpi x altri 15 cm)
5. N₃ (N° colpi x gli ultimi 15 cm)

→ Posso CLASSIFICARE i terreni a seconda dei N° colpi

N° colpi > Dr > N° colpi

N° colpi > φ > N° colpi

PROVA PENETROMETRICA STATICA

Consiste nel MISURARE la RESISTENZA alla PENETRAZIONE di una PUNTA CONICA, di dimensioni e caratteristiche standard, infissa a VELOCITA’ COSTANTE nel terreno, tramite un DISPOSITIVO di SPINTA che agisce alternativamente su un battello di aste esterna e su una interna.

• Pongo il CAMPIONATORE su p.d.c.
• Acquisisco il VALORE di RES. alla PUNTA e dell'ATTRITO LATERALE

• Posso determinare la PORTANZA e le CARATTERISTICHE di RES. INTRINS.
• Posso determinare il Rapporto

F = (qc)/(fs) = (RES. PUNTA)/(RES. x ATTR. LAT.)

(#) Le PROVE PENETROMETRICHE portano a ROTTURA
