SISTEMI DI FORZE
U.M. di imbarcato pesa 8÷12 kN(1 kN ≃ 100 kg)
- ly = 5÷10 m
- FORZA → causa atta a produrre una variazione delo stato di quiete (o moto) di un corpo, oppure a deformarlo
La FORZA (F) ha: - intensità
- – direzione, formata da:
- • retta di applicazione
- • verso
→ per dire che il segmento rappresentato è proporzionale all'intensitàdella forza devo dare un’unità: 10 kN
SCOMPOSIZIONE DELLE FORZE
- ex F
- ey F
Esempio
F = 10 kN
Fx = F · cos 30° = 5√3Fy = F · sin 30° = 5
Esempio
F = 20 kN
Fx = F · cos 45°
Fy = F · sin 45°
Esempio
F = 20 kN
Fx = F · cos 45° = 10√2Fy = F · sin 45° = 10√2
Esempio
G = 20 kN
GY = - 20 kNGX = 0
SOMMA DI FORZE - CALCOLO DELLA RISULTANTE (R) DI UN SISTEMA DI FORZE
Risultante = forza in cui effetto è pari a quello di tutti gli addendi
Due sistemi di forze con stessa R si dicono staticamente equivalenti
Postulato dello scorrimento: i segmenti possono scorrere lungo le rettedi azione (vale per la somma di forze e per il lemniscato del corpo rigido).

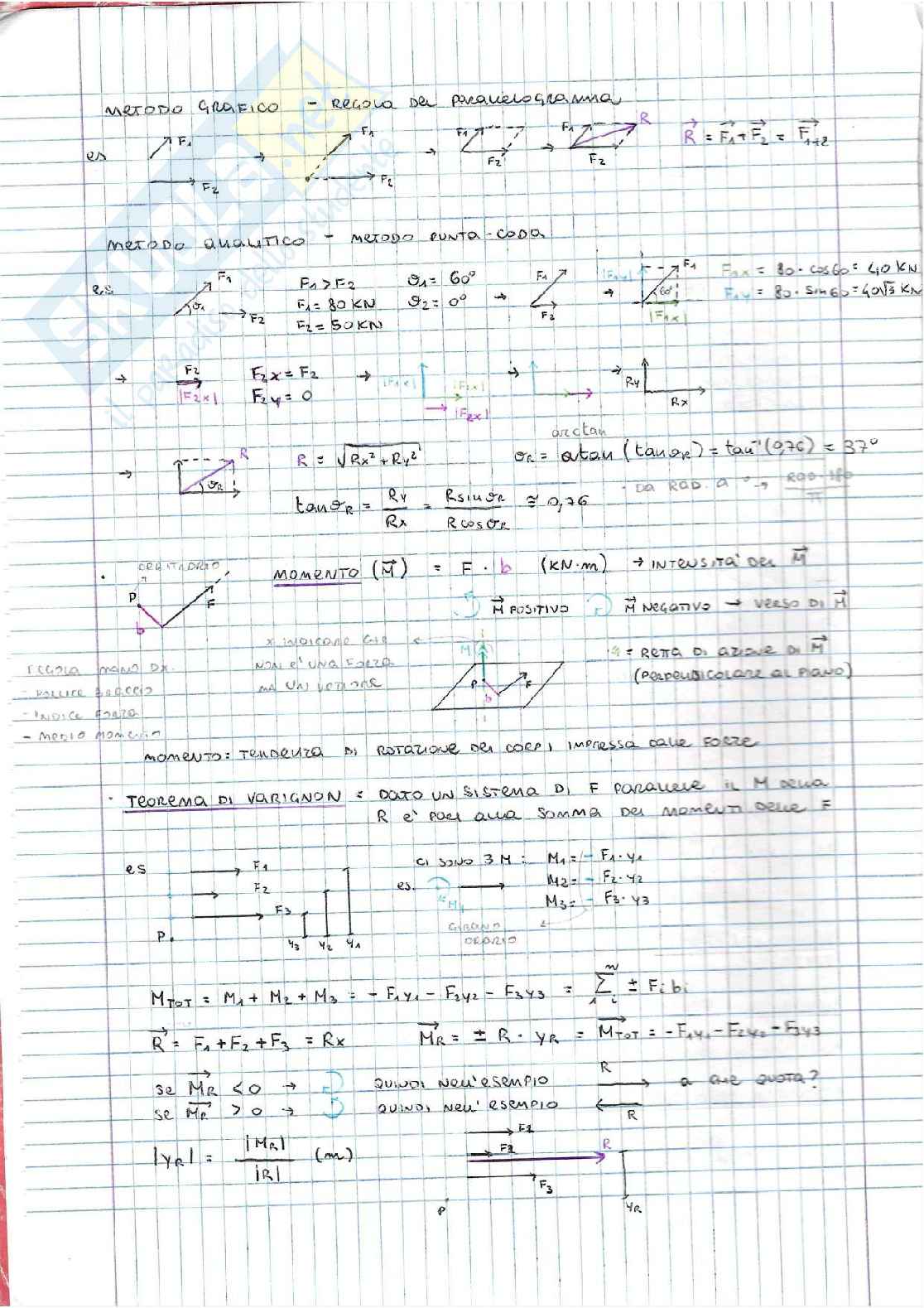

Metodo Grafico - Regola del Parallelogramma
R = F₁ + F₂
R = F₁₂ + F₁₃
Metodo Analitico - Metodo Punta-Coda
F₁x = F₂
F₁y = 0
Rᵧ = √(Rₓ² + Rᵧ²)
tan Θ = Rᵧ / Rₓ
arctan(tan 0.97) ≈ 37°
Momento (M) = F • b (KN•m)
H positivo
H negativo - verso DLH
Teorema di Varignon
Dato un sistema di F parallele, il momento della R è pari alla somma dei momenti delle F
M_tot = M₁ + M₂ + M₃ = F₁ • y₁ – F₂y₂ – F₃y₃ = ∑ Fᵢ • b
R = F₁ + F₂ + F₃ = Rₓ
M_R = R • y_R = M_tot = F₁y₁ – F₂y₂ – F₃y₃
RISOLVERE DELLE REAZIONI VINCOLARI = Σ
ΣFx = Hx = Fx ΣEy = V = V√3+3 F
dEy(φ)
ΣM(φ) = (√3/2)F0 V√3+3 = a F
V\[3+2\] F
es.
Ha - Fz = 0 (Ha = Fz)Va = F = 0 (Va = F)
ΣFx::0
ΣFy::0
- ΣFx = 0Ha + Fz = 0 ΣFy = 0 Va - Vb - 2F = 0 (ΣM0)
per avere equilibrio R e D dovrebbero essere sulla stessa corda
|Ey| = |Ry| V∜3+3F|Ex| = |Rx| = F/z
τanθr = |Rv1| τanθs = |Ev1|
faccio anche una verifica grafica
se τanθ = τanθ = τanθ
N:
∑Fx = 0 →∑Fy = 0 →∑M(o) = 0 →V = 1/23 p l
N:
∑Fx = 0 →∑Fy = 0 →∑M(o) = 0 →V = 1/6 3 p l
V = p N = 0 N =
x = 0 x = l/4
V = p N = 0 N =
V = p N = 0 N =
Verifica
Azioni Intern
Equilibrio dei nodi (Metodo 1)
- Reazioni vincolari:
- ∑Fx = 0 → HA = 0
- ∑M(a) = 0 → -Fz + VE l / 2 = 0 → VE = F / 2
- ∑Fy = 0 → VA = F / 2 + F / 2 = F
Le aste che compongono un sistema sono picche senza carichi che gravano sulle aste (sui nodi), quindi sono presenti solo azioni assiali (N).
∑Fy = 0 NBC = 0 → aste scariche
Nodo A
NAB sappiamo dal nodo B che ci porta a 0
- ∑Fy = 0 → F / 2 + NAC V2 / 2 = NAC = -F√2 / 2
- ∑Fx = 0 → -F√2 / 2 + NAD = 0 → NAD = F / 2
Nodo D
- ∑Fy = 0 NDC = F
- ∑Fx = 0 NCE = F / 2
Nodo C
NCE e NCE li sappiamo perché uguali a NBC e NDC quindi NCG = 0 NCE = -F√2 / 2
Diagramma
Simmetrico
Strutture Funicolari
Il peso del muro scaricare archia sul banco.
Considero una colonnina di muro con un proprio peso
Necessario per avere equilibrio peso che grava
R: ∑ Fi
Equilibrio globale
Equilibrio parziale
Non perceramente a centro perchè
F2 F2 F3 F3 F4 perchè c'è sopra più muro
