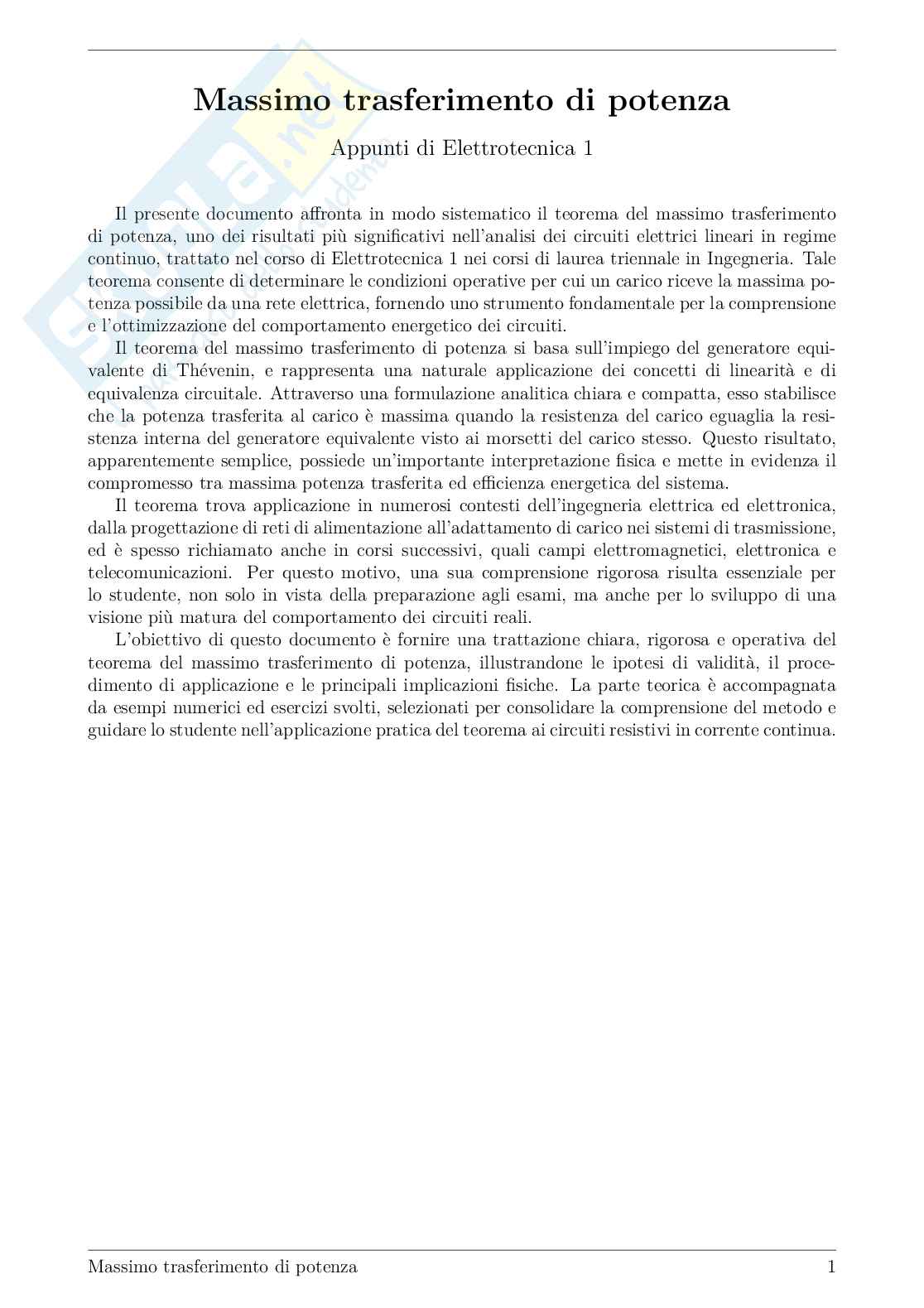

Massimo trasferimento di potenza: teoria ed esercizi svolti

Massimo trasferimento di potenza

Appunti di Elettrotecnica 1

Il presente documento affronta in modo sistematico il teorema del massimo trasferimento

di potenza, uno dei risultati più significativi nell’analisi dei circuiti elettrici lineari in regime

continuo, trattato nel corso di Elettrotecnica 1 nei corsi di laurea triennale in Ingegneria. Tale

teorema consente di determinare le condizioni operative per cui un carico riceve la massima po-

tenza possibile da una rete elettrica, fornendo uno strumento fondamentale per la comprensione

e l’ottimizzazione del comportamento energetico dei circuiti.

Il teorema del massimo trasferimento di potenza si basa sull’impiego del generatore equi-

valente di Thévenin, e rappresenta una naturale applicazione dei concetti di linearità e di

equivalenza circuitale. Attraverso una formulazione analitica chiara e compatta, esso stabilisce

che la potenza trasferita al carico è massima quando la resistenza del carico eguaglia la resi-

stenza interna del generatore equivalente visto ai morsetti del carico stesso. Questo risultato,

apparentemente semplice, possiede un’importante interpretazione fisica e mette in evidenza il

compromesso tra massima potenza trasferita ed efficienza energetica del sistema.

Il teorema trova applicazione in numerosi contesti dell’ingegneria elettrica ed elettronica,

dalla progettazione di reti di alimentazione all’adattamento di carico nei sistemi di trasmissione,

ed è spesso richiamato anche in corsi successivi, quali campi elettromagnetici, elettronica e

telecomunicazioni. Per questo motivo, una sua comprensione rigorosa risulta essenziale per

lo studente, non solo in vista della preparazione agli esami, ma anche per lo sviluppo di una

visione più matura del comportamento dei circuiti reali.

L’obiettivo di questo documento è fornire una trattazione chiara, rigorosa e operativa del

teorema del massimo trasferimento di potenza, illustrandone le ipotesi di validità, il proce-

dimento di applicazione e le principali implicazioni fisiche. La parte teorica è accompagnata

da esempi numerici ed esercizi svolti, selezionati per consolidare la comprensione del metodo e

guidare lo studente nell’applicazione pratica del teorema ai circuiti resistivi in corrente continua.

Massimo trasferimento di potenza 1

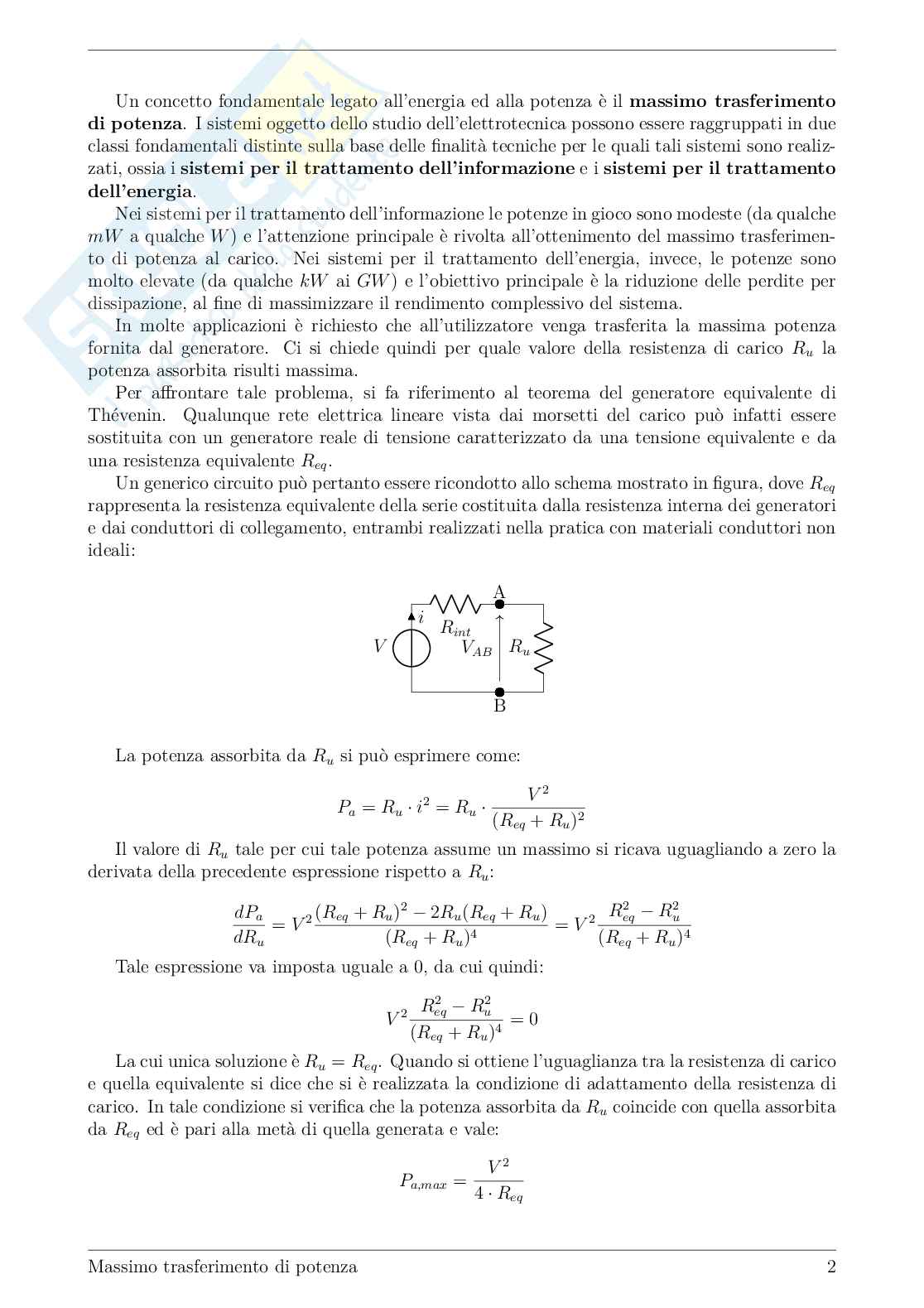

Un concetto fondamentale legato all’energia ed alla potenza è il massimo trasferimento

I sistemi oggetto dello studio dell’elettrotecnica possono essere raggruppati in due

di potenza.

classi fondamentali distinte sulla base delle finalità tecniche per le quali tali sistemi sono realiz-

zati, ossia i e i

sistemi per il trattamento dell’informazione sistemi per il trattamento

dell’energia.

Nei sistemi per il trattamento dell’informazione le potenze in gioco sono modeste (da qualche

a qualche ) e l’attenzione principale è rivolta all’ottenimento del massimo trasferimen-

mW W

to di potenza al carico. Nei sistemi per il trattamento dell’energia, invece, le potenze sono

molto elevate (da qualche ai ) e l’obiettivo principale è la riduzione delle perdite per

kW GW

dissipazione, al fine di massimizzare il rendimento complessivo del sistema.

In molte applicazioni è richiesto che all’utilizzatore venga trasferita la massima potenza

fornita dal generatore. Ci si chiede quindi per quale valore della resistenza di carico la

R

u

potenza assorbita risulti massima.

Per affrontare tale problema, si fa riferimento al teorema del generatore equivalente di

Thévenin. Qualunque rete elettrica lineare vista dai morsetti del carico può infatti essere

sostituita con un generatore reale di tensione caratterizzato da una tensione e
