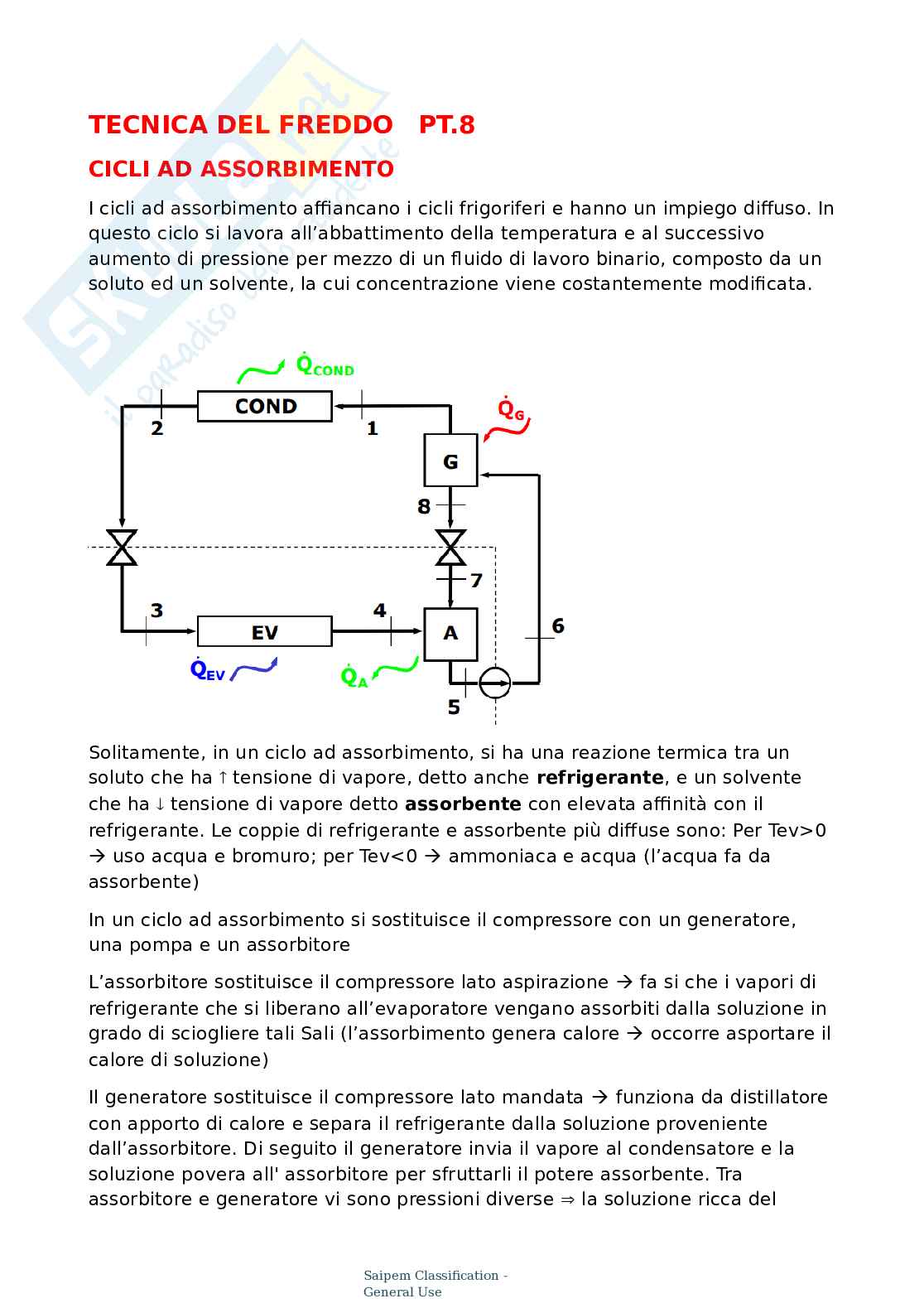

TECNICA DEL FREDDO PT.8

CICLI AD ASSORBIMENTO

I cicli ad assorbimento affiancano i cicli frigoriferi e hanno un impiego diffuso. In

questo ciclo si lavora all’abbattimento della temperatura e al successivo

aumento di pressione per mezzo di un fluido di lavoro binario, composto da un

soluto ed un solvente, la cui concentrazione viene costantemente modificata.

Solitamente, in un ciclo ad assorbimento, si ha una reazione termica tra un

soluto che ha tensione di vapore, detto anche refrigerante, e un solvente



che ha tensione di vapore detto assorbente con elevata affinità con il



refrigerante. Le coppie di refrigerante e assorbente più diffuse sono: Per Tev>0

uso acqua e bromuro; per Tev<0 ammoniaca e acqua (l’acqua fa da

 

assorbente)

In un ciclo ad assorbimento si sostituisce il compressore con un generatore,

una pompa e un assorbitore

L’assorbitore sostituisce il compressore lato aspirazione fa si che i vapori di



refrigerante che si liberano all’evaporatore vengano assorbiti dalla soluzione in

grado di sciogliere tali Sali (l’assorbimento genera calore occorre asportare il



calore di soluzione)

Il generatore sostituisce il compressore lato mandata funziona da distillatore



con apporto di calore e separa il refrigerante dalla soluzione proveniente

dall’assorbitore. Di seguito il generatore invia il vapore al condensatore e la

soluzione povera all' assorbitore per sfruttarli il potere assorbente. Tra

assorbitore e generatore vi sono pressioni diverse la soluzione ricca del



Saipem Classification -

General Use

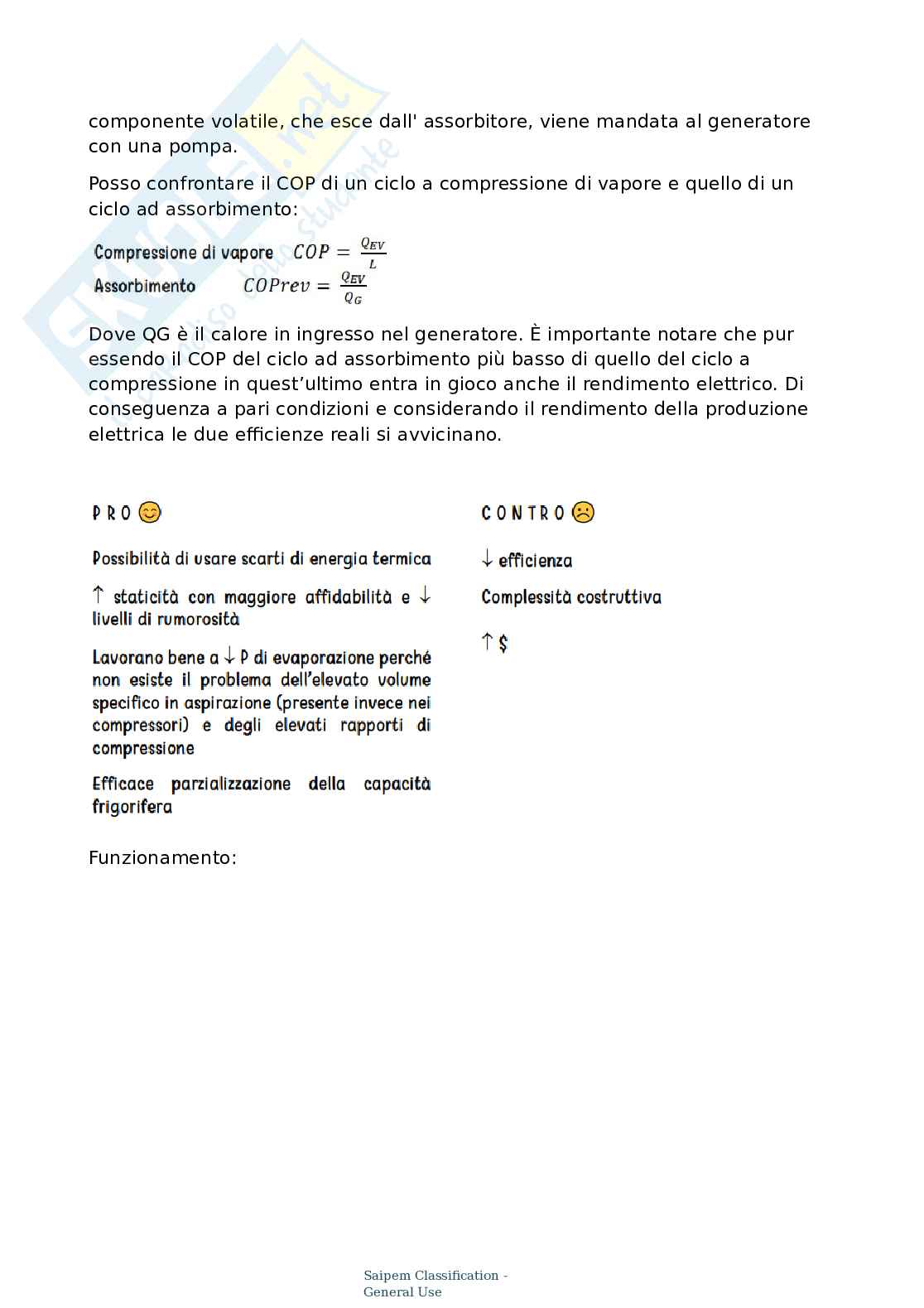

componente volatile, che esce dall' assorbitore, viene mandata al generatore

con una pompa.

Posso confrontare il COP di un ciclo a compressione di vapore e quello di un

ciclo ad assorbimento:

Dove QG è il calore in ingresso nel generatore. È importante notare che pur

essendo il COP del ciclo ad assorbimento più basso di quello del ciclo a

compressione in quest’ultimo entra in gioco anche il rendimento elettrico. Di

conseguenza a pari condizioni e considerando il rendimento della produzione

elettrica le due efficienze reali si avvicinano.

Funzionamento: Saipem Classification -

General Use

Saipem Classification -

General Use

CICLI AD ADSORBIMENTO

fenomeno chimico-fisico regola l'interazione tra le

L' adsorbimento è un che

molecole contenute in un certo fluido e la superficie con cui tale fluido viene a

contatto. Tale interazione consiste nella formazione di legami chimici di

intensità variabile, tra una parte delle molecole presenti nel fluido e gli atomi

costituenti la superficie del solido, tali legami possono essere deboli

(reversibili), forti (irreversibili).

I materiali adsorbenti di utilizzo tecnologico sono di diversa natura in funzione

delle caratteristiche delle sostanze con cui vengono fatti interagire (zeoliti,

allumina, carbone attivo) A differenza dell’assorbimento, fenomeno per cui la

sostanza gassosa diffonde nella fase liquida fino ad annullare il gradiente di

concentrazione, nell’adsorbimento le molecole di gas si fermano in punti

specifici della superficie detti siti attivi, da cui poi, modificando le condizioni

ambientali, possono essere rimossi (adsorbimento fisico dovuto a forze di van

der waals responsabili dei legami secondari deboli)

Saipem Classification -

General Use

È molto interessante che questi siti attivi possano essere attivati o disattivati.

Nel caso in cui le forze di interazione tra molecole di gas e solido siano

dell'ordine di grandezza di quelle del legame tra atomi n
