Appunti Metallurgia - Parte 5

Cementite e diminuisce quello di Perlite; se la %C diminuisce (nell’intervallo tra 0,77 e

2,11%), aumenta progressivamente il tenore di Perlite e diminuisce quello di Cementite.

Le strutture dell’acciaio

Strutture d’equilibrio Dall’austenite:

una lega ipo → ferrite e perlite

sull’eutettica → Perlite

una lega iper → Perlite e Cementite

Le trasformazioni nell’ipo avvengono quando si incontra

la curva di gamma con l orizzontale. Nell’iper quando la

curva di gamma dopo l’euttettica si incontra con

l’orizzontale.

I punti critici

Nelle curve avvengono le trasformazioni. La A3 è il luogo dei punti dove la fase gamma si

trasforma in fase alfa. La curva A1 è dove la fase gamma durante il riscaldamento sui

trasforma in Fe3C. Acm è la trasformazione dell’austenite in cementite.

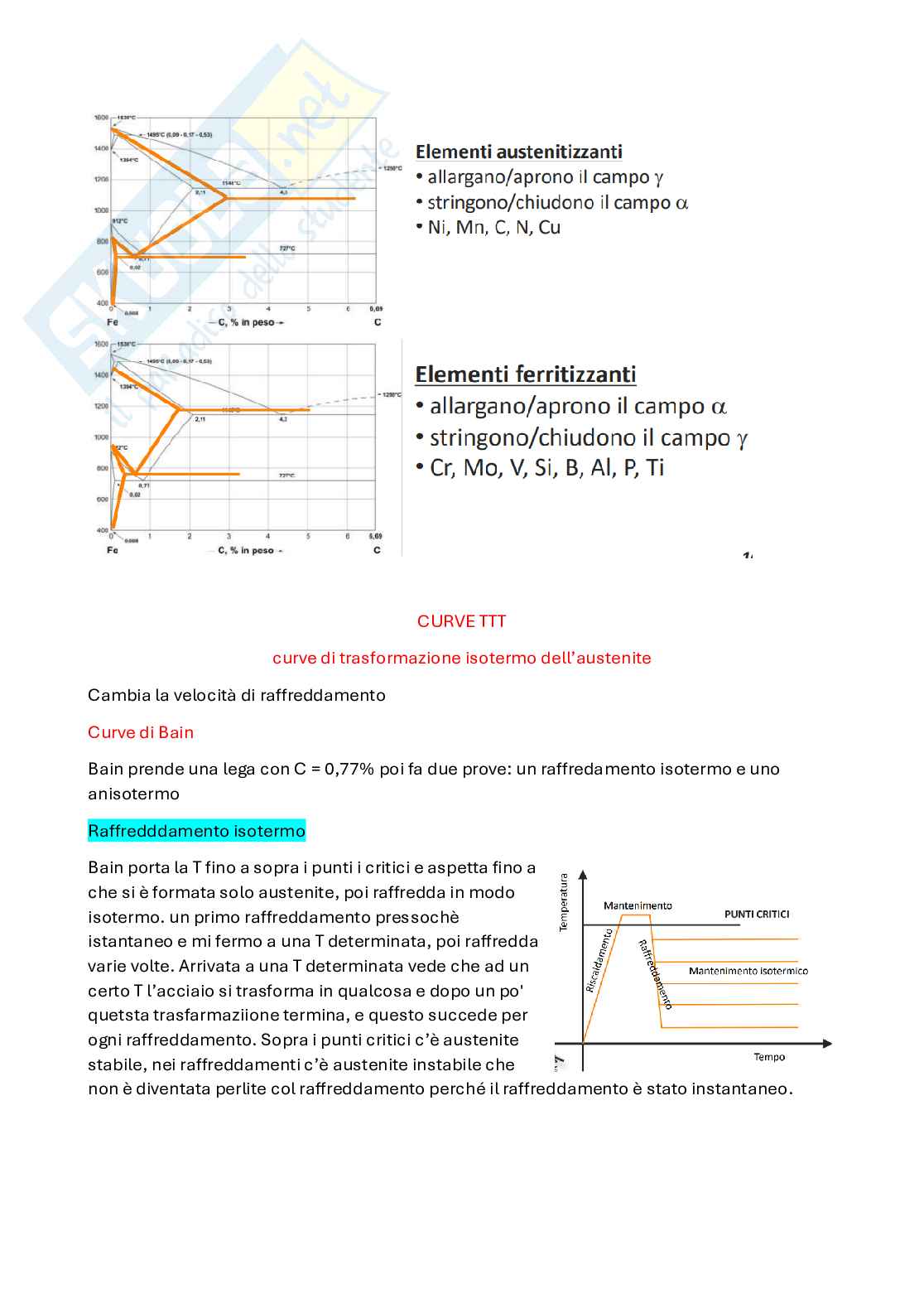

Effetto degli elementi della lega CURVE TTT

curve di trasformazione isotermo dell’austenite

Cambia la velocità di raffreddamento

Curve di Bain

Bain prende una lega con C = 0,77% poi fa due prove: un raffredamento isotermo e uno

anisotermo

Raffredddamento isotermo

Bain porta la T fino a sopra i punti i critici e aspetta fino a

che si è formata solo austenite, poi raffredda in modo

isotermo. un primo raffreddamento pressochè

istantaneo e mi fermo a una T determinata, poi raffredda

varie volte. Arrivata a una T determinata vede che ad un

certo T l’acciaio si trasforma in qualcosa e dopo un po'

quetsta trasfarmaziione termina, e questo succede per

ogni raffreddamento. Sopra i punti critici c’è austenite

stabile, nei raffreddamenti c’è austenite instabile che

non è diventata perlite col raffreddamento perché il raffreddamento è stato instantaneo.

Quindi bain vede dopo quando tempo si trasforma

(imm 2), unisce questi punti e si formano due curve,

una di inizio trasformazione dell’austenite instabile e

una di fine trasformazione. Queste curve sono dette:

curve TTT (time temperature trasformatio). Le due

curve etendono ad allinearsi al punto critico perche

prima se raffreddavo molto lentamete le curve

conbaciano con i punti critici e formano perlite,

mentre se raffreddo velocemento ci sono le curve TTT.

La prima linea di raffreddamento veloce forma PG ovvero perlite grossolana, menter se

avvessi raffreddato lentamente si sarebbe formata PGC ovvero perlite molto grossolona.

Quindi i grani sono più fini se si raffredda velocemente. Se io raffreddo ad una temperatura

ancora più bassa, seconda linea, si formano PF (perlite fine). Ad una temperatura ancora

inferiore ho ancora perlite ma adesso è finissima. Alle alte temperat
