Appunti Metallurgia - Parte 4

Se li confrontiamo con i numeri delle lamelle alla Teu vediamo che anche qui c’è stato lo

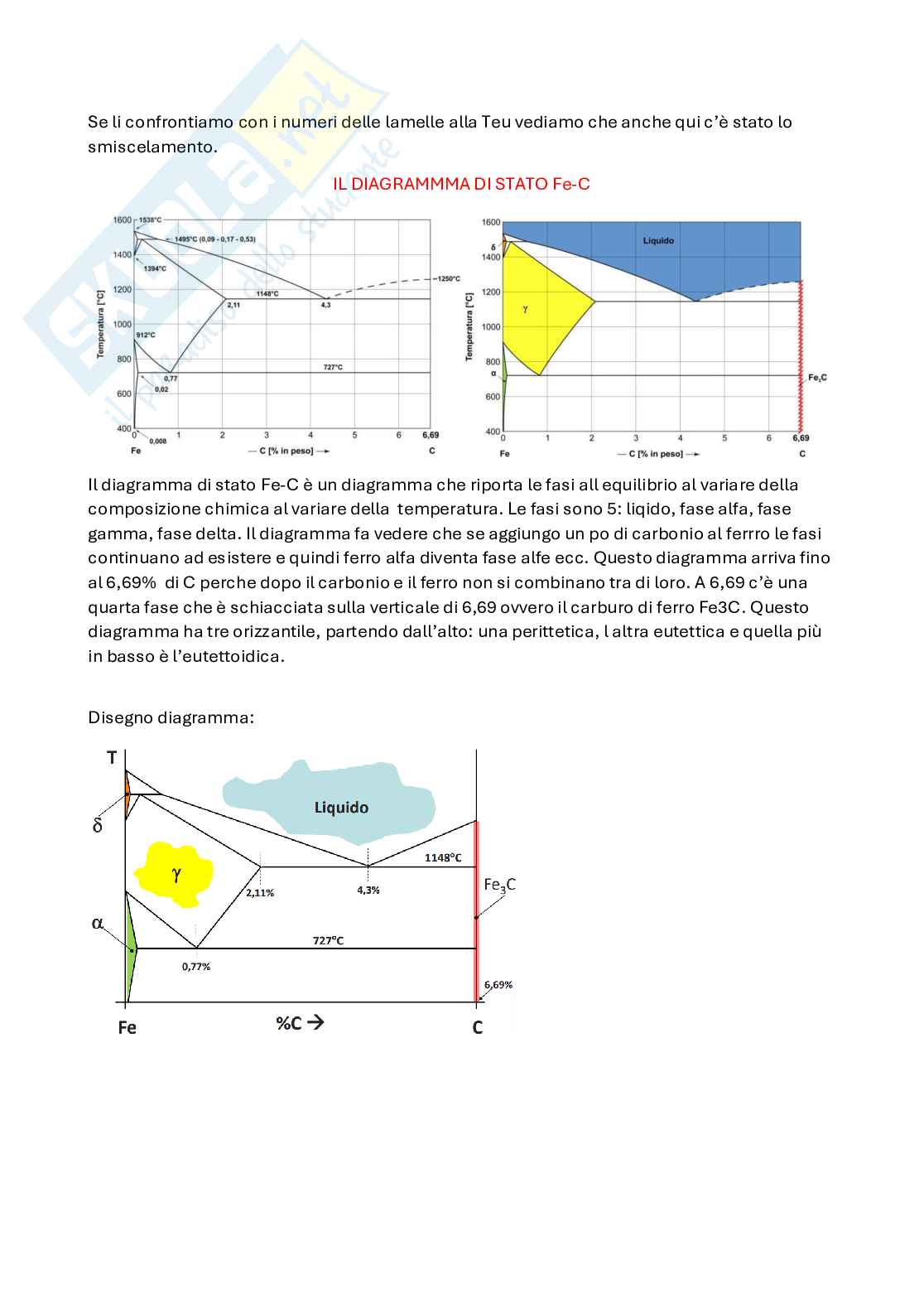

smiscelamento. IL DIAGRAMMMA DI STATO Fe-C

Il diagramma di stato Fe-C è un diagramma che riporta le fasi all equilibrio al variare della

composizione chimica al variare della temperatura. Le fasi sono 5: liqido, fase alfa, fase

gamma, fase delta. Il diagramma fa vedere che se aggiungo un po di carbonio al ferrro le fasi

continuano ad esistere e quindi ferro alfa diventa fase alfe ecc. Questo diagramma arriva fino

al 6,69% di C perche dopo il carbonio e il ferro non si combinano tra di loro. A 6,69 c’è una

quarta fase che è schiacciata sulla verticale di 6,69 ovvero il carburo di ferro Fe3C. Questo

diagramma ha tre orizzantile, partendo dall’alto: una perittetica, l altra eutettica e quella più

in basso è l’eutettoidica.

Disegno diagramma:

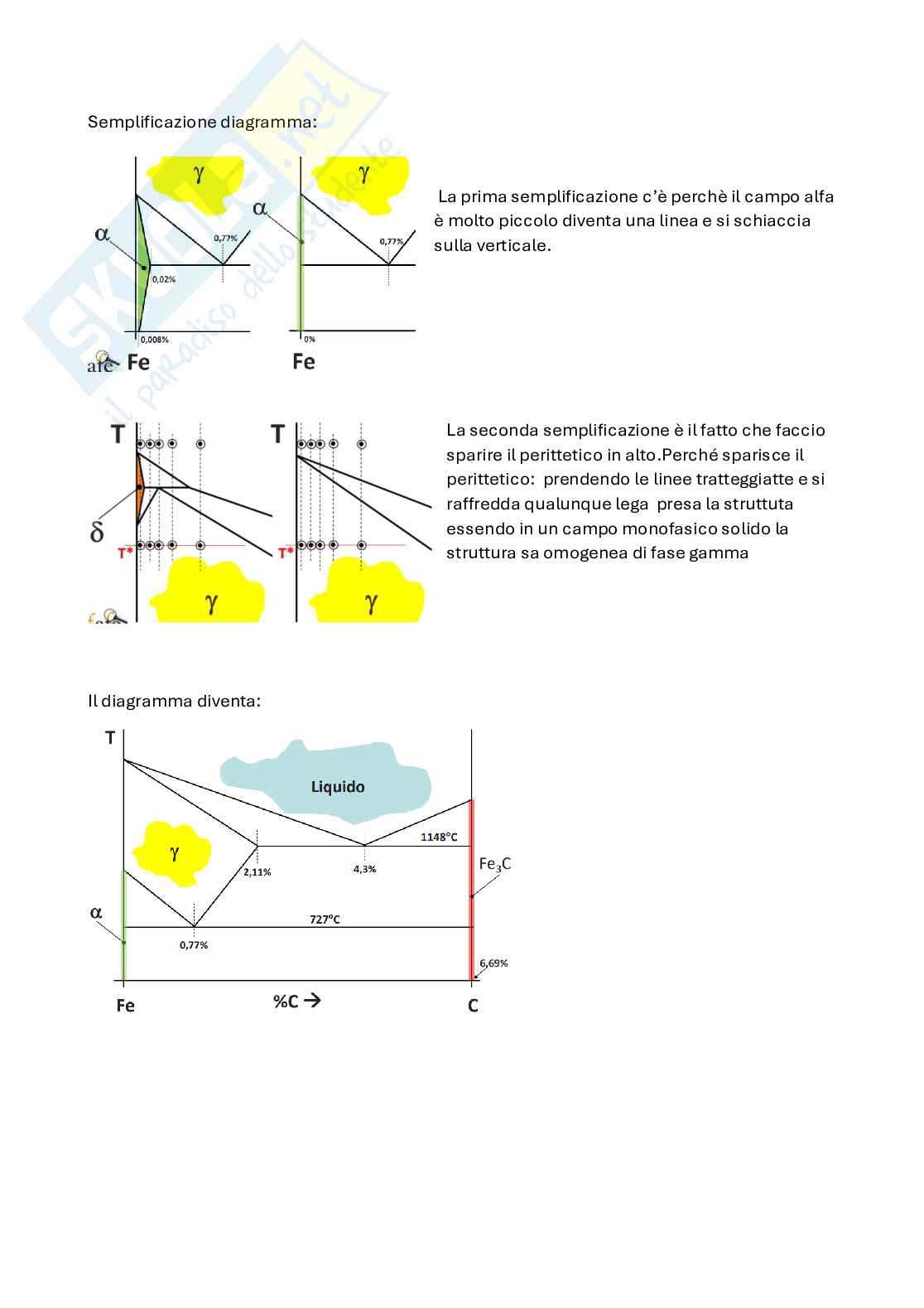

Semplificazione diagramma: La prima semplificazione c’è perchè il campo alfa

è molto piccolo diventa una linea e si schiaccia

sulla verticale.

La seconda semplificazione è il fatto che faccio

sparire il perittetico in alto.Perché sparisce il

perittetico: prendendo le linee tratteggiatte e si

raffredda qualunque lega presa la struttuta

essendo in un campo monofasico solido la

struttura sa omogenea di fase gamma

Il diagramma diventa:

Ferro puro (C=0%)

Il metallo puro si raffredda con una certa pendenza arriva ad un temperatura di

solidificazione. La solid avviene a tempoeratura costante, poi si solidifica e scende sino a

quando incontra la fase alfa e avviene la trasformazione allotropica e poi arriva a Tamb

A To è tutto liquido , a T1 si formano dei nuclei di cristilli omogenei di fase gamma e aT2 è

fase. A t3 avviene la trasformazione allotropica con la fase alfa quindi si iniziano a nucleare

con alfa e quindi da cristalli omogenei gamma a T4/T5 somo cristalli omogenei di fase alfa.

Cristalli omogenei di fase gamma = Austenite

Cristalli omogenei di fase alfa = Ferrite

Lega eutettoidica (C=0,77%)

Tra T1 e T3 la lega inizia a solidificare poi solifica cambia pendenza e arriva all orizzontale e

c’è un mantenimento e poi .

A t0 liquido, aT1 inizia la soidifixazione e a T2 abbiamo dei cristalli omogenei (austenite) a T4 è

tutta austenite. All T della euttottidica + infinitesimo fase 100% fase gammma e la struttura è

1005 di cristalli omogenei di fase gammaaustenite), mentre a - un infinitesimo è fase alfa-

afe3C e i cristalli diventano 100% cristalli lamellari a lamelle alternate di fase alfa-Fe3C detti

Perlite. A 727- e aTamb avviene la stessa cosa.

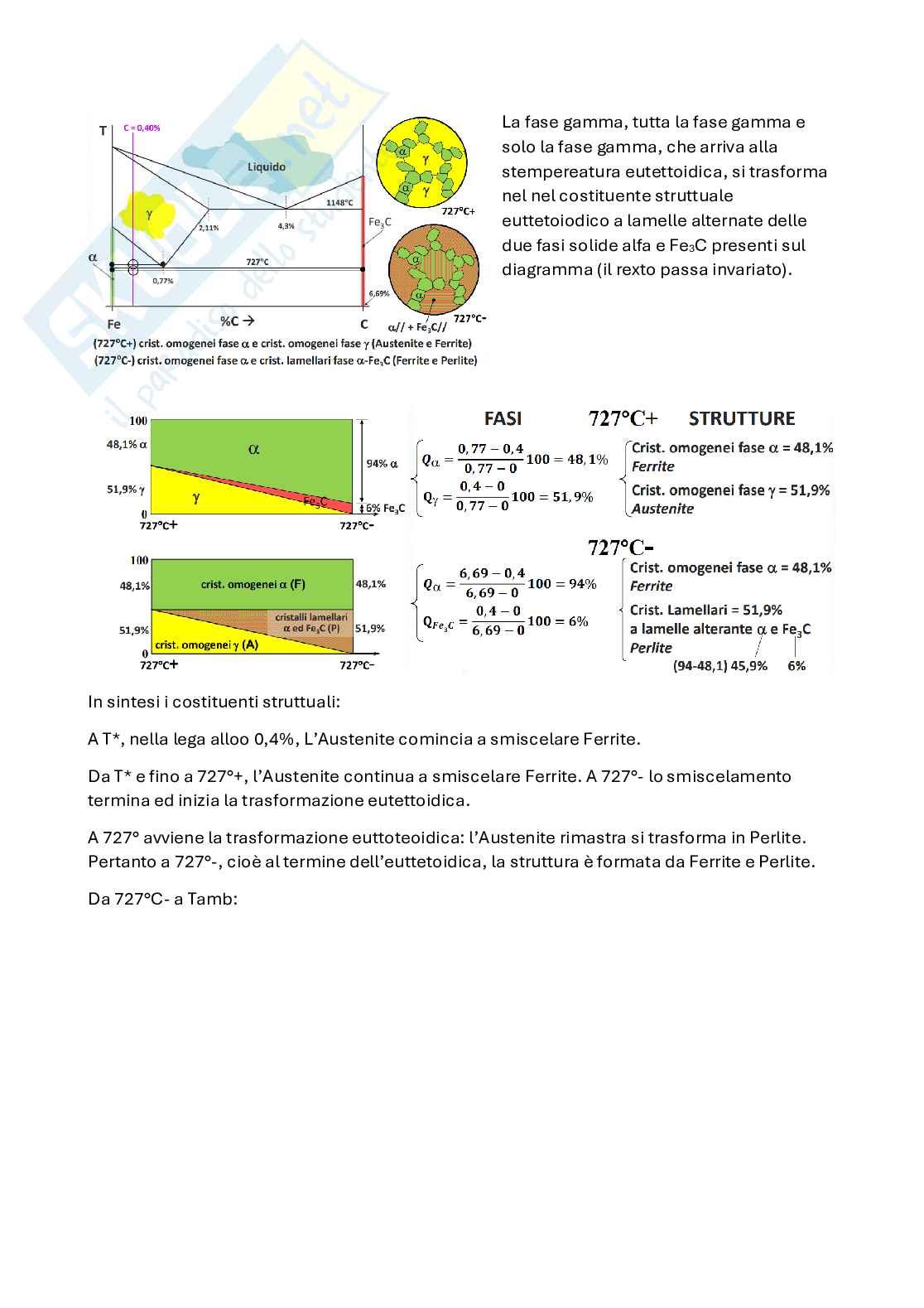

Lega ipoeutotteoidica (C=0,40%)

Inizia a solidificare dove la pendenza è diversa. Poi sc
