Appunti Metallurgia - Parte 3

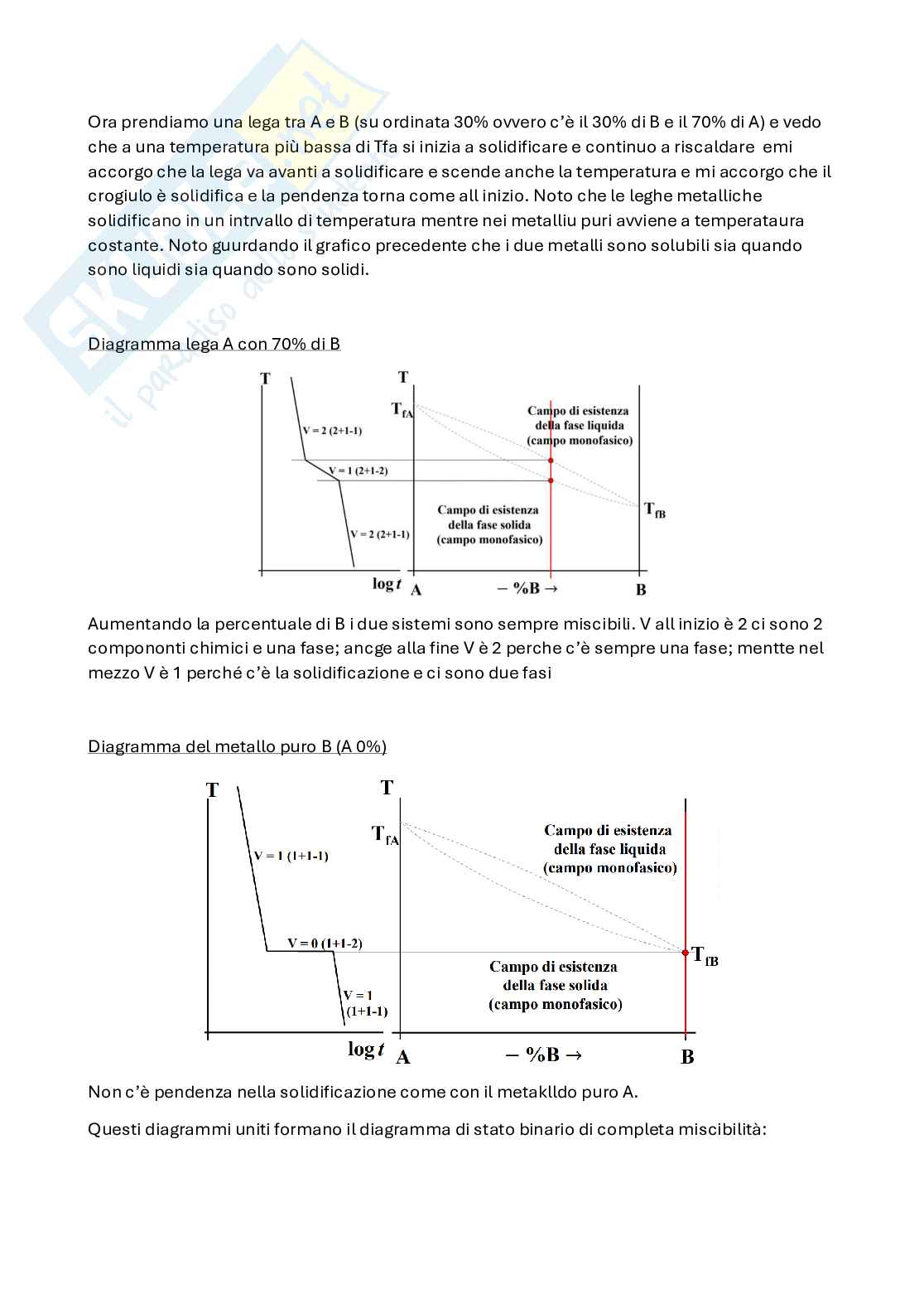

Ora prendiamo una lega tra A e B (su ordinata 30% ovvero c’è il 30% di B e il 70% di A) e vedo

che a una temperatura più bassa di Tfa si inizia a solidificare e continuo a riscaldare emi

accorgo che la lega va avanti a solidificare e scende anche la temperatura e mi accorgo che il

crogiulo è solidifica e la pendenza torna come all inizio. Noto che le leghe metalliche

solidificano in un intrvallo di temperatura mentre nei metalliu puri avviene a temperataura

costante. Noto guurdando il grafico precedente che i due metalli sono solubili sia quando

sono liquidi sia quando sono solidi.

Diagramma lega A con 70% di B

Aumentando la percentuale di B i due sistemi sono sempre miscibili. V all inizio è 2 ci sono 2

compononti chimici e una fase; ancge alla fine V è 2 perche c’è sempre una fase; mentte nel

mezzo V è 1 perché c’è la solidificazione e ci sono due fasi

Diagramma del metallo puro B (A 0%)

Non c’è pendenza nella solidificazione come con il metaklldo puro A.

Questi diagrammi uniti formano il diagramma di stato binario di completa miscibilità:

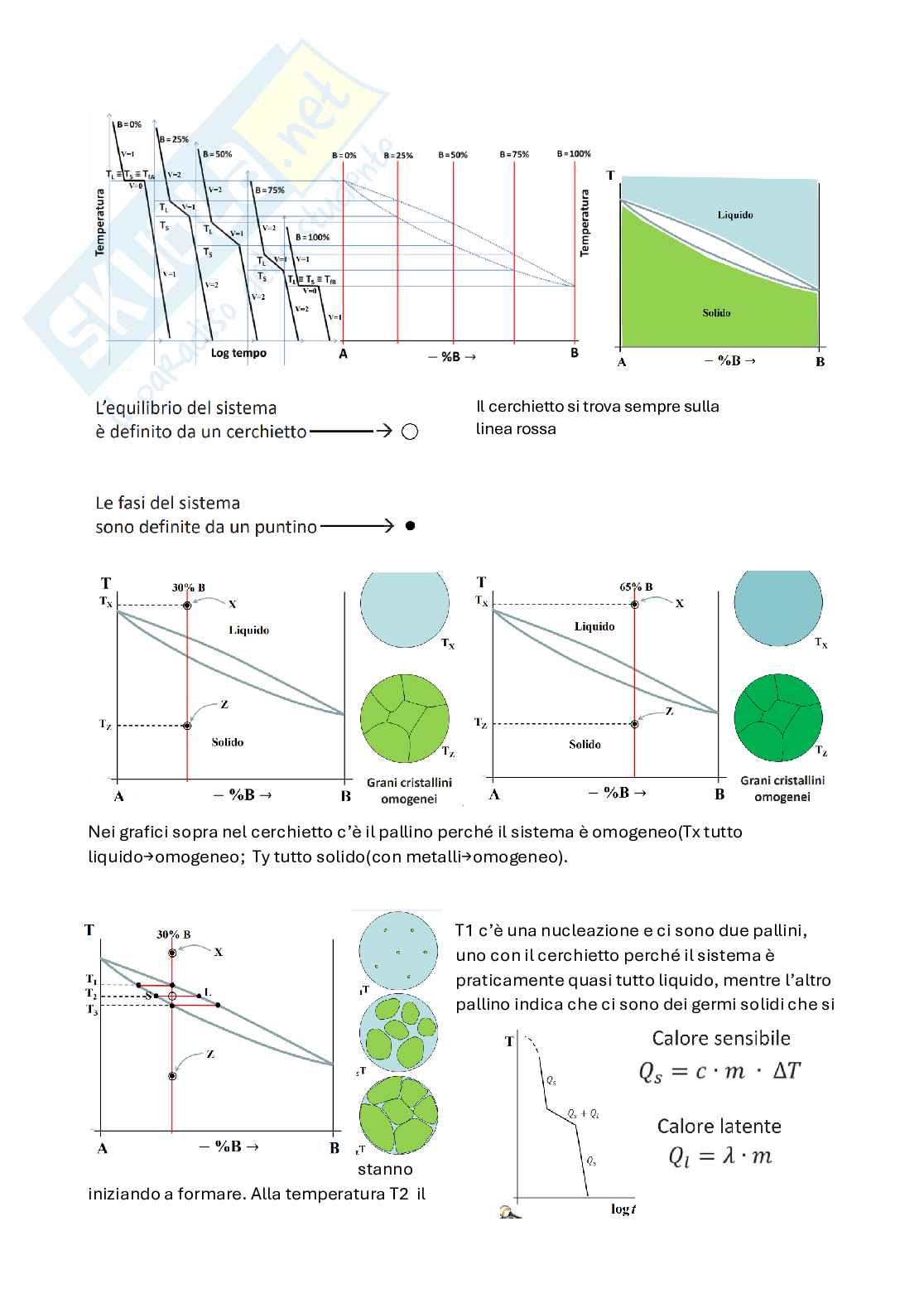

Il cerchietto si trova sempre sulla

linea rossa

Nei grafici sopra nel cerchietto c’è il pallino perché il sistema è omogeneo(Tx tutto

liquido→omogeneo; Ty tutto solido(con metalli→omogeneo).

T1 c’è una nucleazione e ci sono due pallini,

uno con il cerchietto perché il sistema è

praticamente quasi tutto liquido, mentre l’altro

pallino indica che ci sono dei germi solidi che si

stanno

iniziando a formare. Alla temperatura T2 il

cerchietto si trova nel mezzo tra la linea del liquidus e quella del solidus, questo significa che

il sistema sta solidificando perché cambia la composizione chimica; mentre ci sono due

pallini che indicano due fasi distinte. Alla temperatore T3 il sistema è quasi completamente

solido quindi il pallino coincide col cerchietto, però ci sono ancora delle parti liquinde quindi

un altro pallino sulla linea del liquidus.

Traiettorie di raffredamento

Calore latente: calore che serve per far cambiare di stato un elemento(acqua da liquido a

vapore)

Calore sensibile: serve per far aumentare la temperatura di uno stato

Il problema delle leghe è che la solidificazione avviene in un intervallo di temperatura, quindi

quando una leghe solidifica diminuisce la sua temperatura, quindi nell intervallo devo toglire

sia il calore latente che quello sensibile. Per questo motivo nel grafico c’è un cambio di

pendenza (perché quando il sistema si sta solidificando la legge di raffredamento è più lenta.

Es: composizione chimica

La composizione chimica della fase si prende scegliendo una T mettendo il pallino e da li

scendendo in basso e il num
