Appunti Metallurgia - parte 2

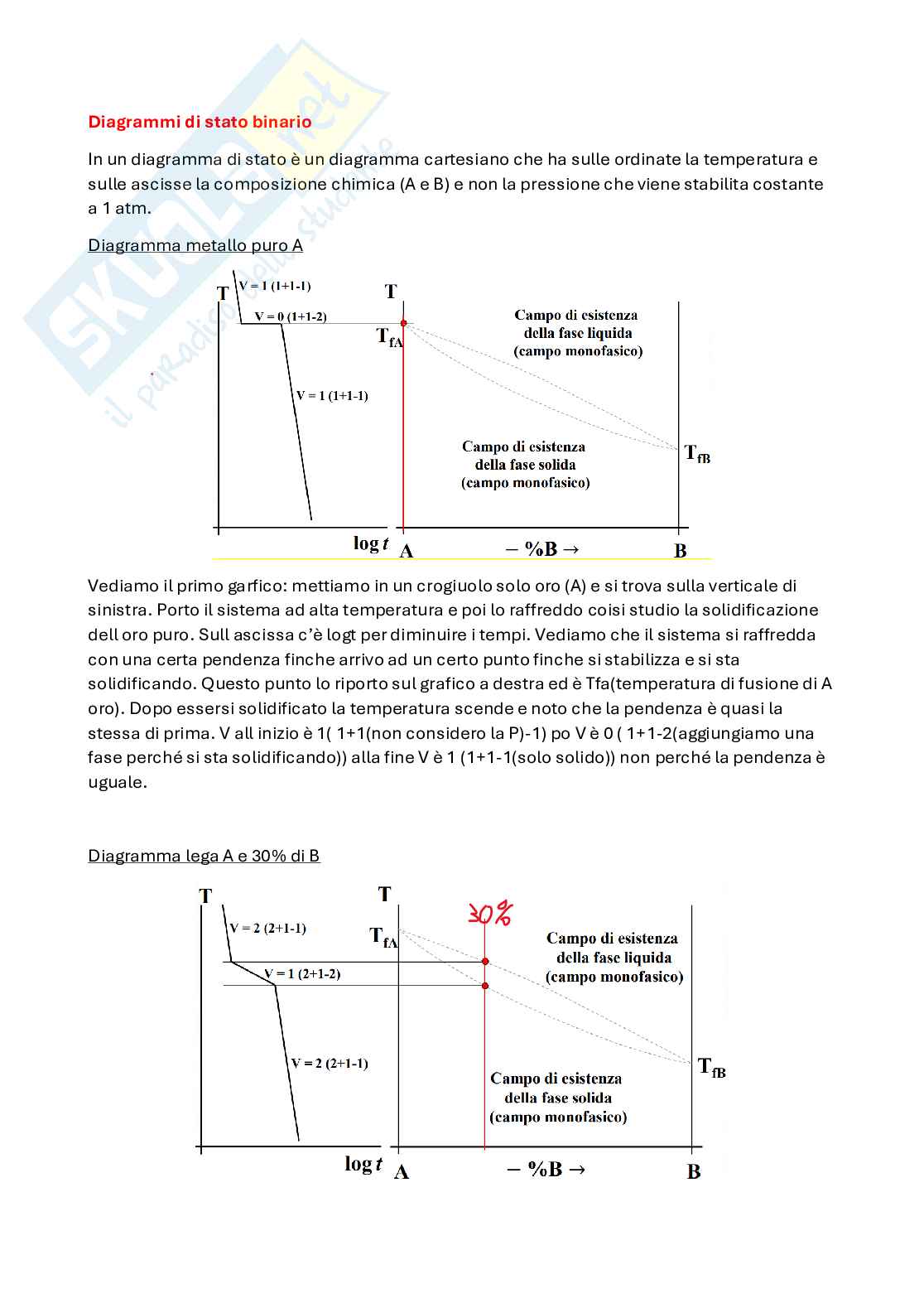

Diagrammi di stato binario

In un diagramma di stato è un diagramma cartesiano che ha sulle ordinate la temperatura e

sulle ascisse la composizione chimica (A e B) e non la pressione che viene stabilita costante

a 1 atm.

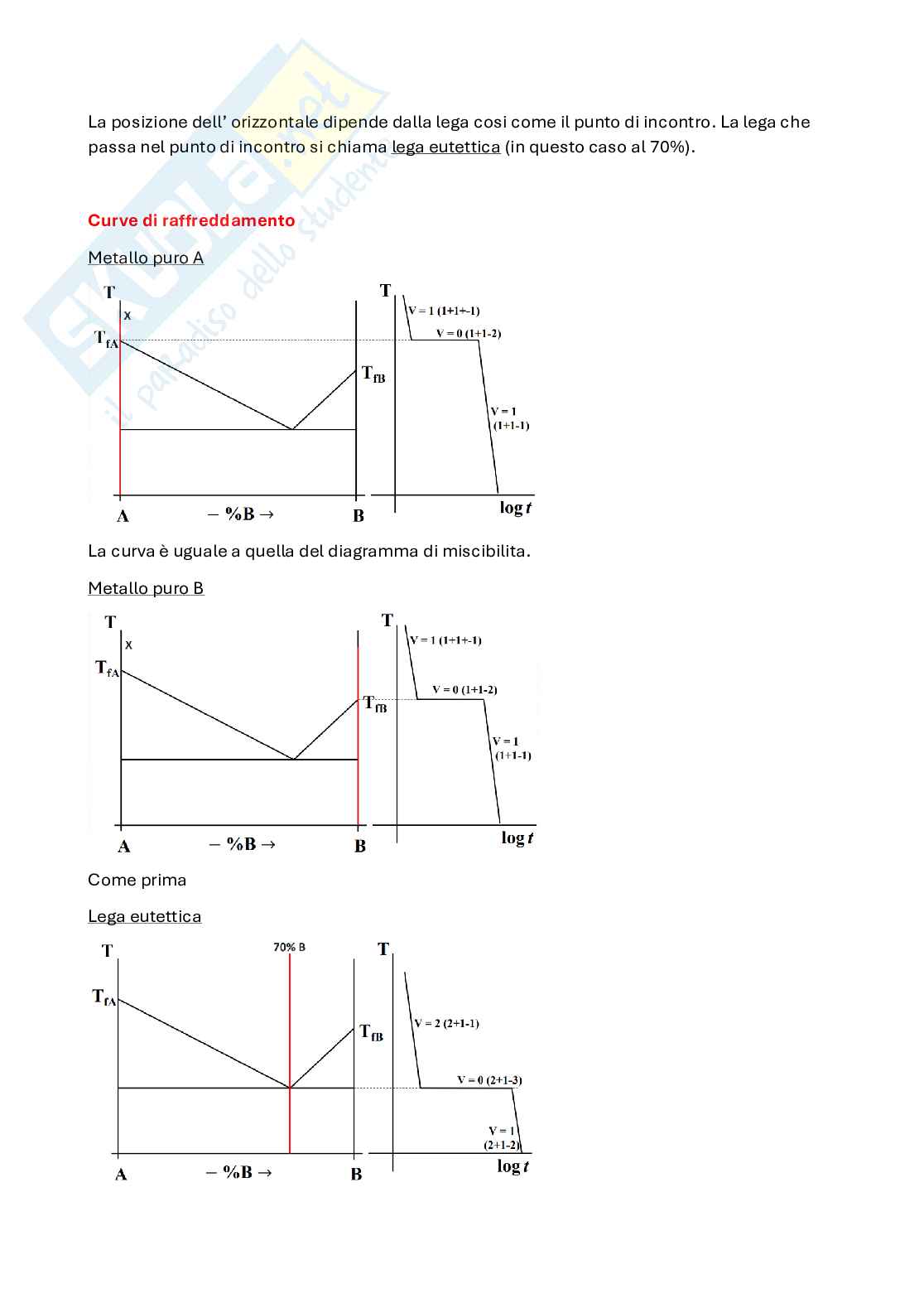

Diagramma metallo puro A

Vediamo il primo garfico: mettiamo in un crogiuolo solo oro (A) e si trova sulla verticale di

sinistra. Porto il sistema ad alta temperatura e poi lo raffreddo coisi studio la solidificazione

dell oro puro. Sull ascissa c’è logt per diminuire i tempi. Vediamo che il sistema si raffredda

con una certa pendenza finche arrivo ad un certo punto finche si stabilizza e si sta

solidificando. Questo punto lo riporto sul grafico a destra ed è Tfa(temperatura di fusione di A

oro). Dopo essersi solidificato la temperatura scende e noto che la pendenza è quasi la

stessa di prima. V all inizio è 1( 1+1(non considero la P)-1) po V è 0 ( 1+1-2(aggiungiamo una

fase perché si sta solidificando)) alla fine V è 1 (1+1-1(solo solido)) non perché la pendenza è

uguale.

Diagramma lega A e 30% di B

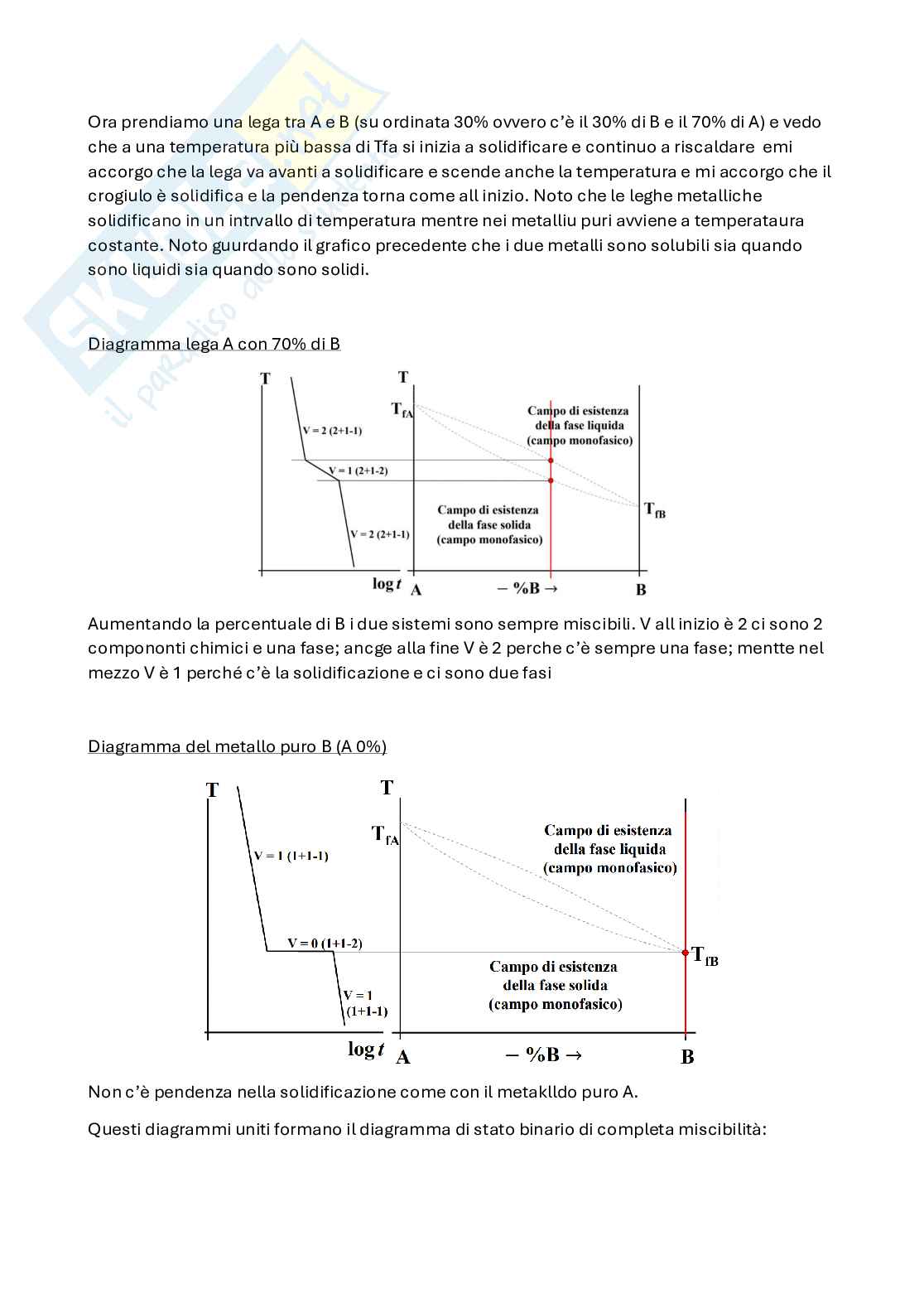

Ora prendiamo una lega tra A e B (su ordinata 30% ovvero c’è il 30% di B e il 70% di A) e vedo

che a una temperatura più bassa di Tfa si inizia a solidificare e continuo a riscaldare emi

accorgo che la lega va avanti a solidificare e scende anche la temperatura e mi accorgo che il

crogiulo è solidifica e la pendenza torna come all inizio. Noto che le leghe metalliche

solidificano in un intrvallo di temperatura mentre nei metalliu puri avviene a temperataura

costante. Noto guurdando il grafico precedente che i due metalli sono solubili sia quando

sono liquidi sia quando sono solidi.

Diagramma lega A con 70% di B

Aumentando la percentuale di B i due sistemi sono sempre miscibili. V all inizio è 2 ci sono 2

compononti chimici e una fase; ancge alla fine V è 2 perche c’è sempre una fase; mentte nel

mezzo V è 1 perché c’è la solidificazione e ci sono due fasi

Diagramma del metallo puro B (A 0%)

Non c’è pendenza nella solidificazione come con il metaklldo puro A.

Questi diagrammi uniti formano il diagramma di stato binario di completa miscibilità:

Il cerchietto si trova sempre sulla

linea rossa

Nei grafici sopra nel cerchietto c’è il pallino perché il sistema è omogeneo(Tx tutto

liquido→omogeneo; Ty tutto solido(con metalli→omogeneo).

T1 c’è una nucleazione e ci sono due pallini,

uno con il cerchietto perché il sistema è

praticamente quasi tutto liquido, mentre l’altro

pallino indica che ci sono dei germi solidi che si

stanno

iniziando a formare. Alla temperatura T2 il
