Appunti di geomorfologia

TERRENO SCIOLTO- detrito: più del 20% con d>2mm (ghiaia, ciottoli, massi)- terra: più dell’80% con d<2mm

 granulare: prevalgono d>0.06 mm (sabbia)

 coesiva: prevalgono d<0.06 mm (limo e argilla)

 organica: prevalgono materiali organici

Contenuto d’acqua

SECCO: assenza di acqua, il materiale si comporta come un solido

UMIDO: acqua non libera, il materiale si comporta come un solido plastico

BAGNATO: acqua libera, il materiale si comporta in parte come un liquido

MOLTO BAGNATO: materiale fluido, il materiale fluisce come un liquido

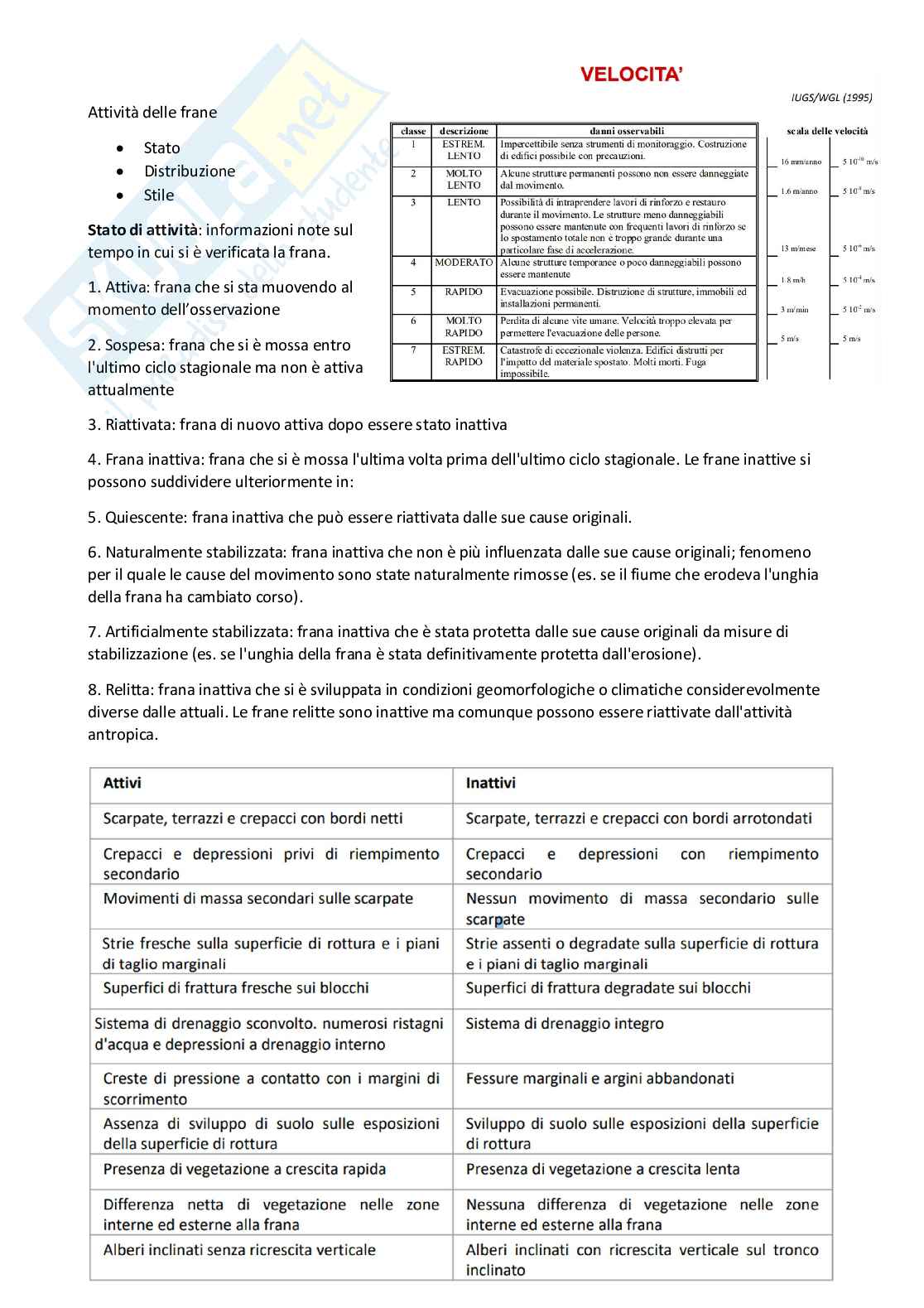

Attività delle frane

 Stato

 Distribuzione

 Stile

Stato di attività: informazioni note sul tempo in cui si è verificata la frana.

1. Attiva: frana che si sta muovendo al momento dell’osservazione

2. Sospesa: frana che si è mossa entro l'ultimo ciclo stagionale ma non è attiva attualmente

3. Riattivata: frana di nuovo attiva dopo essere stata inattiva

4. Frana inattiva: frana che

si è mossa l'ultima volta prima dell'ultimo ciclo stagionale. Le frane inattive si possono suddividere ulteriormente in:

1. Quiescente: frana inattiva che può essere riattivata dalle sue cause originali.
2. Naturalmente stabilizzata: frana inattiva che non è più influenzata dalle sue cause originali; fenomeno per il quale le cause del movimento sono state naturalmente rimosse (es. se il fiume che erodeva l'unghia della frana ha cambiato corso).
3. Artificialmente stabilizzata: frana inattiva che è stata protetta dalle sue cause originali da misure di stabilizzazione (es. se l'unghia della frana è stata definitivamente protetta dall'erosione).
4. Relitta: frana inattiva che si è sviluppata in condizioni geomorfologiche o climatiche considerevolmente diverse dalle attuali. Le frane relitte sono inattive ma comunque possono essere riattivate dall'attività antropica.

Stile di attività:

1. Complesso combinazione,

rottura e del volume del materiale spostato. In allargamento la superficie di rottura si estende su uno o entrambi i margini laterali.

Classificazione delle frane - Classificazione di Crudens-Varnes (1996)

Una frana viene classificata considerando una combinazione di termini descrittivi relativi alle caratteristiche di 2 MECCANISMI DI MOVIMENTO e ALLA ATTIVITÀ:

• tipo / materiale / contenuto d'acqua e velocità del PRIMO MOVIMENTO;
• tipo / materiale / contenuto d'acqua e velocità dell'eventuale SECONDO MOVIMENTO;
• stile di attività / distribuzione di attività / stato di attività

Per lo stile di attività "complesso" si considera per convenzione come "primo movimento" quello che avviene per primo.

Per lo stile di attività "composito" il "primo movimento" è quello a quota topograficamente più elevata.

Esempio di classificazione completa

Cause delle frane

Cause preparatorie o predisponenti: fattori intrinseci di instabilità legati, essenzialmente, alle caratteristiche litologiche, strutturali, tessiturali, giaciturali dei materiali costituenti il pendio.

Cause scatenanti o innescanti: agiscono su un pendio in genere già intrinsecamente instabile e sono così definite perché innescano il movimento franoso (intense precipitazioni, attività sismica, ecc.)

La rottura lungo una superficie avviene quando le forze che favoriscono il movimento (forze destabilizzanti, forze di taglio sul versante) superano le forze che si oppongono al movimento (forze stabilizzanti, resistenza al taglio del materiale), cioè quando:

FS =

1. Σ(forze stabilizz.) / Σ(forze destabil.) < 1 (Fattore di sicurezza - anche SF, F, FoS)

I fattori che determinano l'instabilità di un versante possono quindi essere suddivisi in:

1. fattori che determinano un aumento delle forze di taglio sul versante
2. fattori che determinano una riduzione della resistenza al taglio del materiale

I fattori che determinano un aumento delle forze di taglio sul versante:

• Riduzione del sostegno laterale (erosione, tagli nel versante, cave, rimozione di strutture di sostegno)
• Sovraccarichi (naturali o artificiali)
• Aumento della pendenza del pendio (riporti, sagomature sbagliate)
• Spinte laterali (filtrazione, congelamento, rigonfiamento delle argille)
• Sollecitazioni transitorie (terremoti, vulcanismo, vibrazioni antropiche)
• Riduzione del supporto sotterraneo (sinkholes e sprofondamenti)
• Naturale (carsismo, dissoluzione dei gessi)
• Antropico (attività mineraria, piping e collassi di rilevati in terra)

fattori che determinano una riduzione della resistenza al taglio del materiale

• Condizioni intrinseche preesistenti di scarsa resistenza (tessitura, presenza di discontinuità, assetto lito-stratigrafico e giaciturale, ecc...)
• Effetto dell'acqua (es: saturazione)
  • Cause naturali (pioggia)
  • Cause antropiche
• Alterazione, fratturazione, essiccamento... Frane, su cosa si lavora:
  • Detection/mapping
  • Pianificazione territoriale - impatti su progetti
  • Sistemazioni dei versanti
  • Modellazione / previsione
  • Monitoraggio / allertamento
  • Analisi di rischio

Geomorfologia fluviale

Geomorfologia fluviale: studia i processi che avvengono nel reticolo idrografico (erosione, trasporto solido, sedimentazione) e le forme da essi generate.

Trasporto solido

Trasporto in soluzione: Da dissoluzione chimica nel bacino e nel letto a spese dei materiali con i quali l'acqua è venuta a contatto.

Trasporto in sospensione

• Trasporto in sospensione s.s.
• Washload

(D<0.064 mm: limo-argilla) Trasporto al fondo – saltazione, rotolamento, trascinamento

Trasporto per fluitazione – materiali che galleggiano

Bacino idrografico

La superficie racchiusa tra le linee di displuvio o di spartiacque prende il nome di bacino idrografico.

Limiti del bacino idrografico

Lo spartiacque topografico rappresenta fisicamente una linea di displuvio. Le creste montuose sono sempre limiti di bacino idrografico.

Lo spartiacque topografico, essendo nei fatti una linea di displuvio, corre ortogonalmente alle linee isoipse in corrispondenza dei punti di massima curvatura, laddove la concavità di una curva sia rivolta verso un'altra curva a cui compete quota superiore. Per tracciare lo spartiacque si considerano le curve di livello (o isoipse) di una carta topografica, se ne individuano i picchi e si uniscono con una linea, sempre perpendicolare alle curve di livello.

Reticolo idrografico: costituito da un corso d'acqua principale e da tutti i suoi affluenti.
