Lezione 1

Introduzione al disegno tecnico

DISEGNO TECNICO:

Rappresentazione di oggetti tecnici;

➢ Documento che permette al progettista/disegnatore di tradurre

➢ graficamente le sue idee, fornire indicazioni all’operatore per la

realizzazione del pezzo.

Basato su convenzioni normalizzate, un disegno tecnico svolge una

duplice funzione:

Permettere la ricostruzione mentale del modello dell’oggetto;

➢ Diffondere informazioni.

Un disegno tecnico deve essere un messaggio:

Completo;

➢ Univoco;

➢ Chiaro.

La funzione di diffusione dell’informazione ha reso necessaria la

definizione di un “linguaggio” convenzionale, unico e internazionale.

Enti nazionali e internazionali di normazione ed unificazione hanno

stabilito grammatica e sintassi di questo linguaggio.

Le norme del disegno tecnico costituiscono le regole del linguaggio

con cui comunicano gli ingegneri e non solo. Obiettivo della normazione è

consentire la comunicazione di informazioni tecniche in modo non

ambiguo.

Di seguito, la definizione di due importanti concetti:

NORMAZIONE: Azione che porta a stabilire ed applicare regole, definite

con il consenso degli interessati ed approvate da un organismo

ufficialmente riconosciuto, per ordinare e razionalizzare un determinato

campo di attività, al fine di raggiungere una situazione economica

ottimale, nel rispetto delle esigenze funzionali e di sicurezza.

UNIFICAZIONE: Forma di normazione che riunisce prescrizioni

dimensionali, procedurali o di altra natura, in modo da ottenere prodotti

equivalenti e intercambiabili, in numero relativamente ridotto di tipi e

varianti.

ENTI DI NORMAZIONE:

ISO International Standards Organization (MONDIALE);

➢ CEN European Committee for Standardization (EUROPEO);

➢ UNI Ente Nazionale di Unificazione (ITALIANO);

➢ AFNOR, BS (British Standards), DIN, ANSI (American National

➢ Standards Institute).

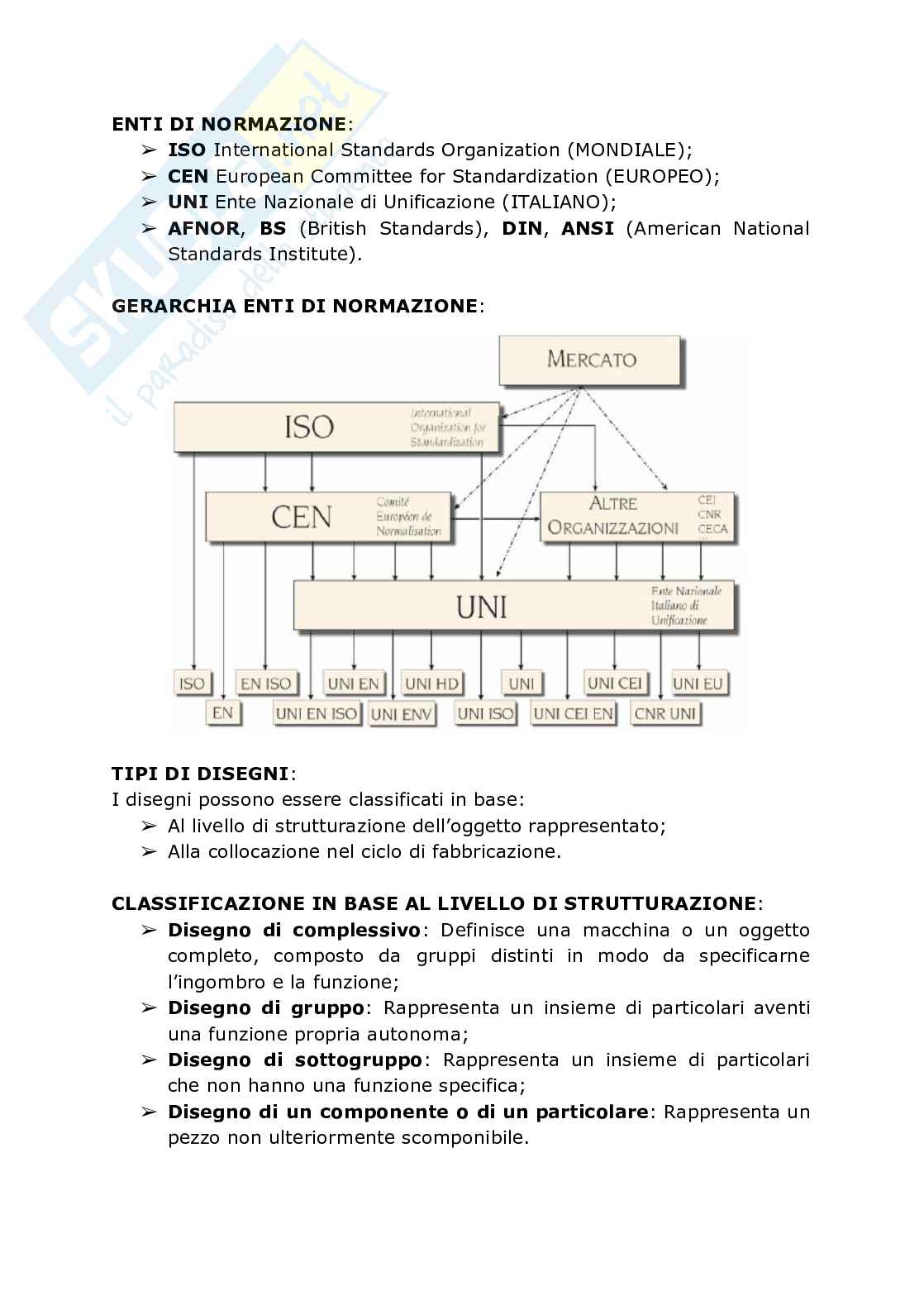

GERARCHIA ENTI DI NORMAZIONE:

TIPI DI DISEGNI:

I disegni possono essere classificati in base:

Al livello di strutturazione dell’oggetto rappresentato;

➢ Alla collocazione nel ciclo di fabbricazione.

CLASSIFICAZIONE IN BASE AL LIVELLO DI STRUTTURAZIONE:

Disegno di complessivo: Definisce una macchina o un oggetto

➢ completo, composto da gruppi distinti in modo da specificarne

l’ingombro e la funzione;

Disegno di gruppo: Rappresenta un insieme di particolari aventi

➢ una funzione propria autonoma;

Disegno di sottogruppo: Rappresenta un insieme di particolari

➢ che non hanno una funzione specifica;

Disegno di un componente o di un particolare: Rappresenta un

➢ pezzo non ulteriormente scomponibile.<

Anteprima
Vedrai una selezione di 4 pagine su 11

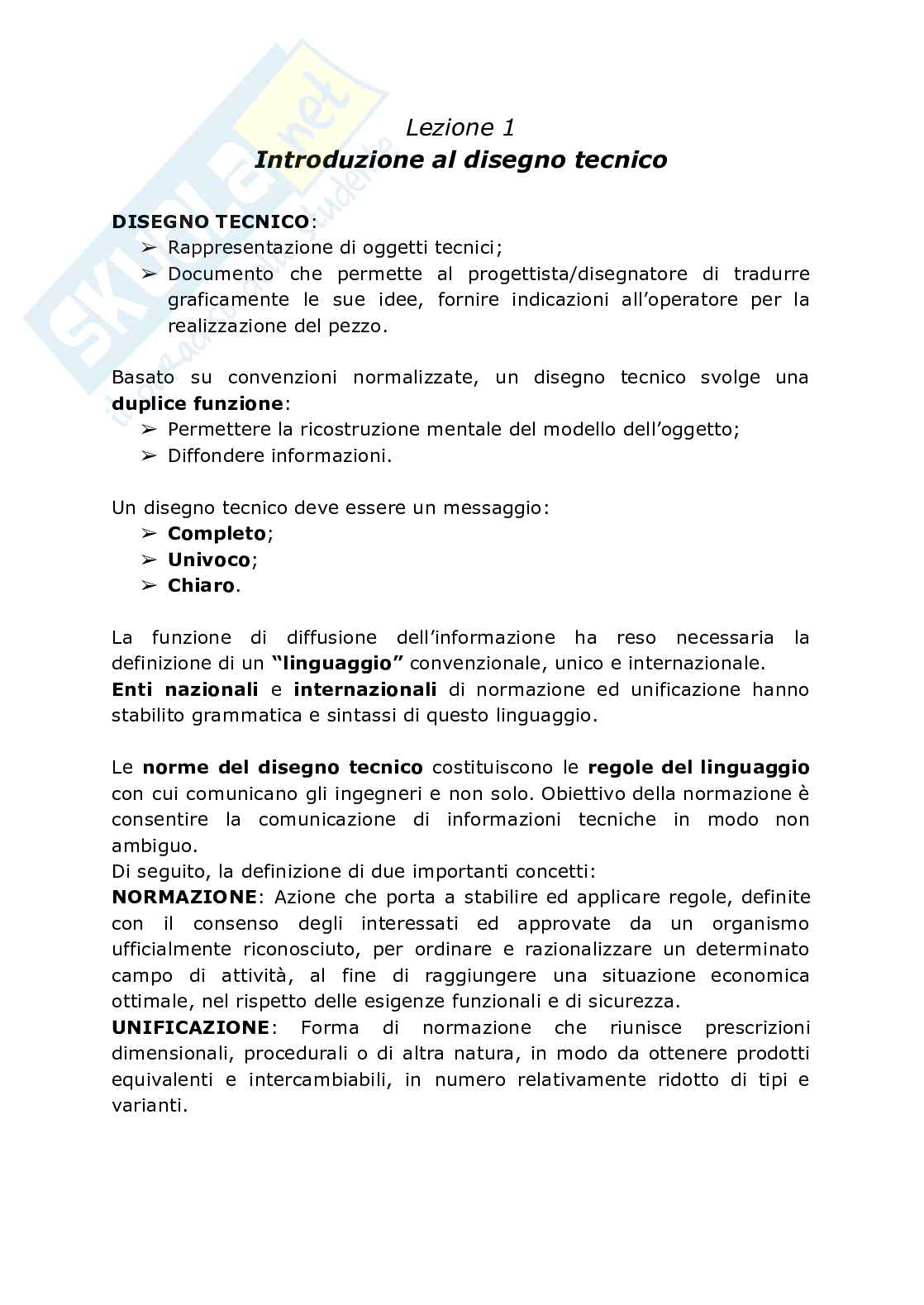

Lezione 1 — Introduzione al disegno tecnico Pag. 1 Lezione 1 — Introduzione al disegno tecnico Pag. 2
Anteprima di 4 pagg. su 11.
Scarica il documento per vederlo tutto.

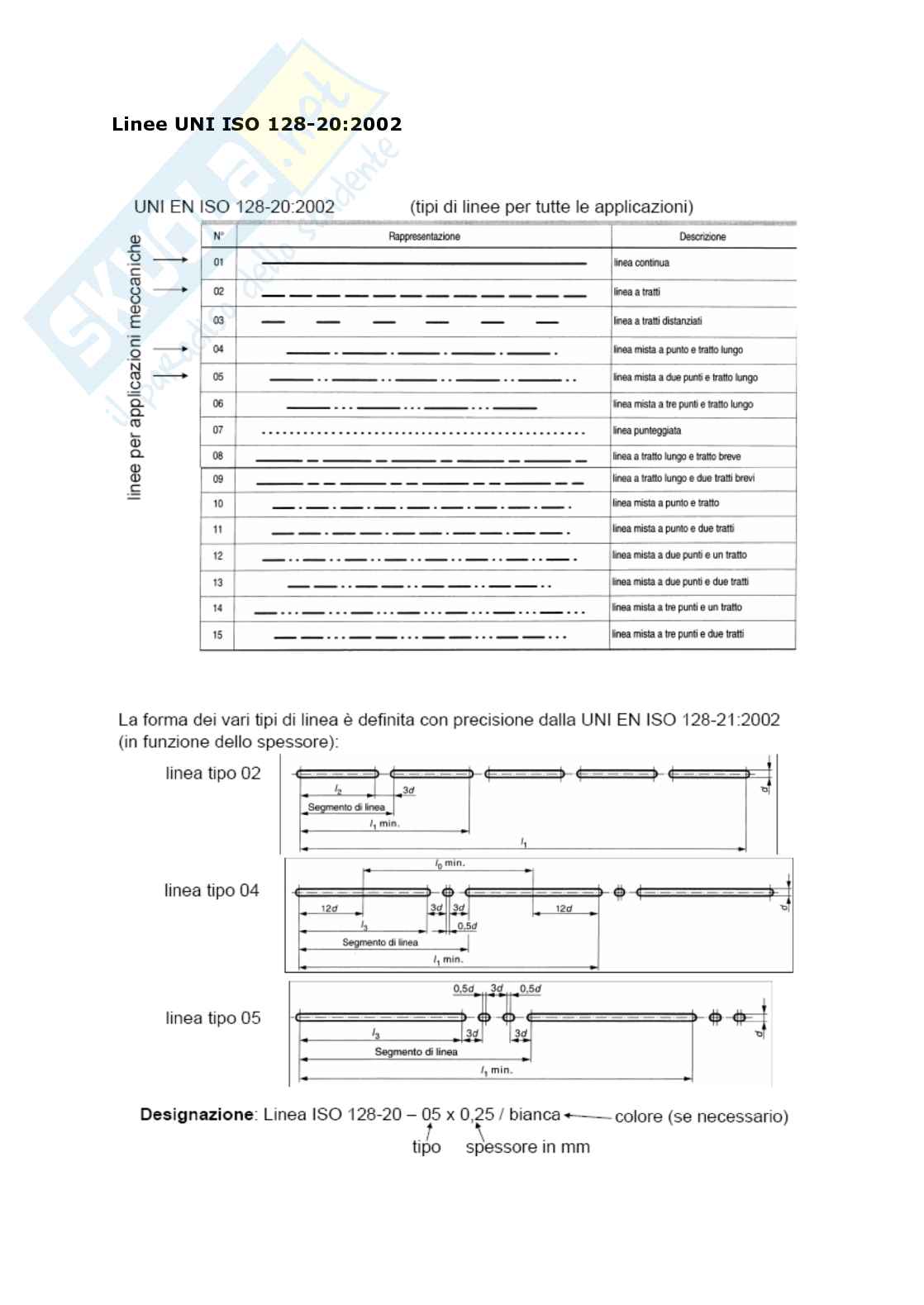

Lezione 1 — Introduzione al disegno tecnico Pag. 6
Anteprima di 4 pagg. su 11.
Scarica il documento per vederlo tutto.

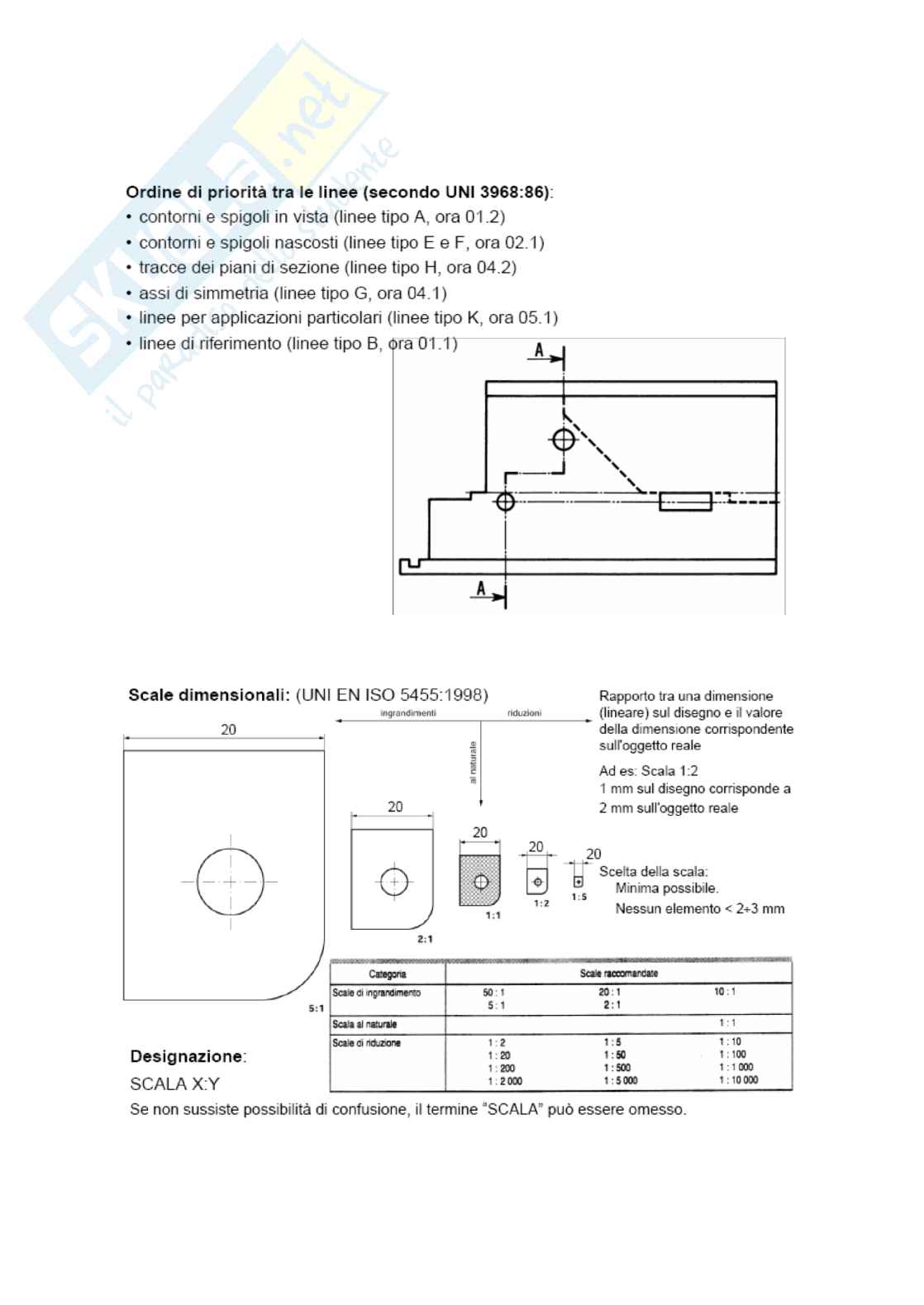

Lezione 1 — Introduzione al disegno tecnico Pag. 11
