Tolleranze

TOLLERANZE → RIQUADRATE

- le quote di riferimento per le tolleranze: si quota il disegno, poi si riquadrano le quote

che si riferiscono ai riquadri di tolleranza

Tolleranze di posizione

1. localizzazione

- serve a limitare lo spostamento di un punto rispetto ad una posizione teoricamente esatta

- la zona è delimitata da un cerchio di diametro t il cui centro è nella posizione teorica esatta

2. concentricità/coassialità

- serve a limitare la posizione di un cerchio rispetto ad un centro di riferimento, pari ad un

cerchio di diametro t

- coincide con la localizzazione nel caso di un foro

3. simmetria

- serve a limitare la posizione di un elemento DERIVATO da due elementi opposti rispetto al

piano di riferimento

- zona di tolleranza delimitata da due piani distanti t al cui centro c’è il piano di riferimento:

l’elemento sta tra i due piani

Tolleranze di forma

NON CI SONO RIFERIMENTI nei riquadri!!!!

1. rettilineità

- limita la deviazione di rettilineità di LINEE

- la zona di tolleranza è definita da due piani paralleli distanti t

2. planarità

- limita la deviazione di planarità di SUPERFICI

- come la rettilineità ma per i piani e non per linee

- la zona di tolleranza è definita da due piani paralleli distanti t

3. circolarità

- limita l’ovalizzazione di SEZIONI di coni o cilindri

- la zona di tolleranza è definita da due cerchi concentrici con differenza dei raggi pari a t

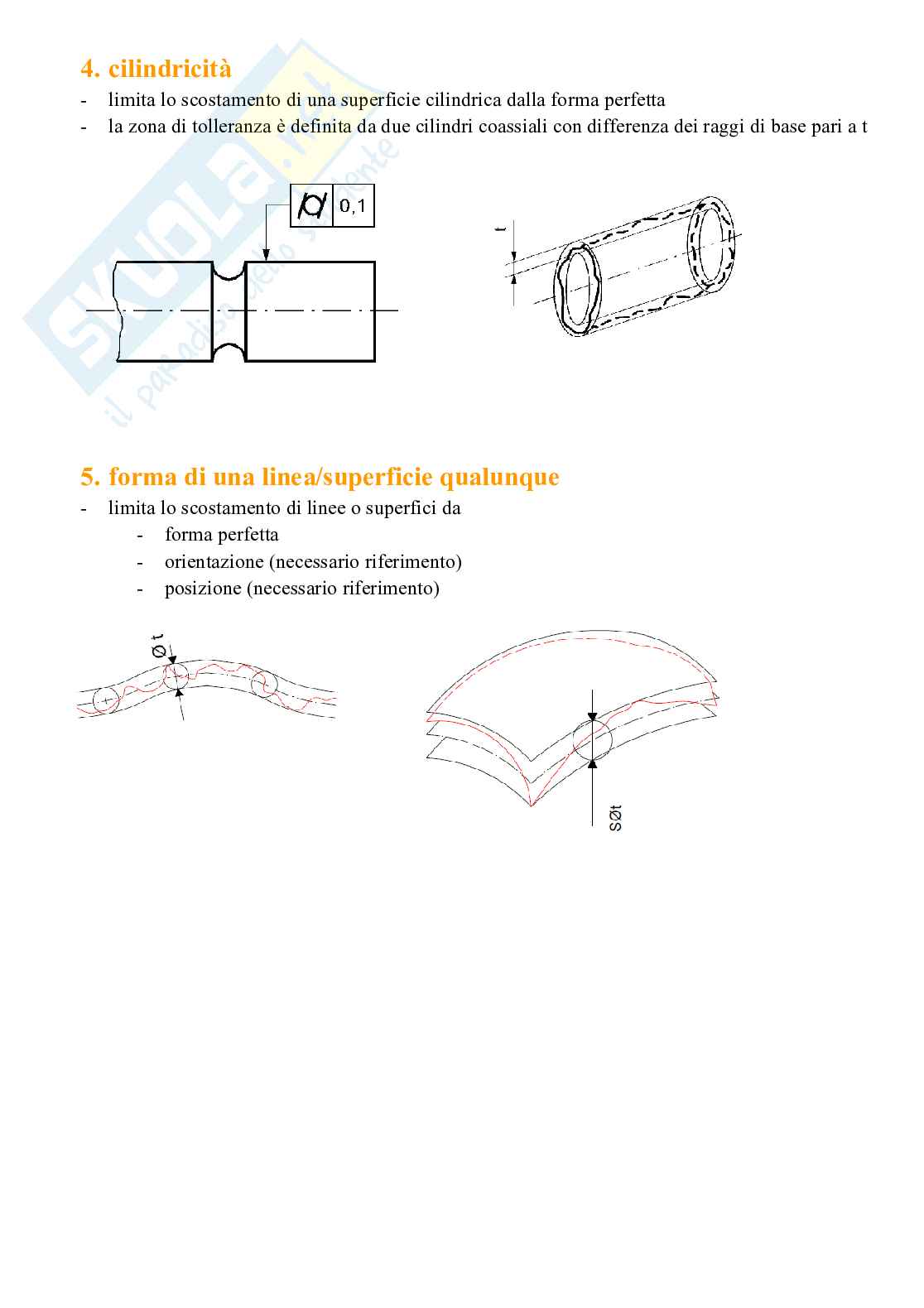

4. cilindricità

- limita lo scostamento di una superficie cilindrica dalla forma perfetta

- la zona di tolleranza è definita da due cilindri coassiali con differenza dei raggi di base pari a t

5. forma di una linea/superficie qualunque

- limita lo scostamento di linee o superfici da

- forma perfetta

- orientazione (necessario riferimento)

- posizione (necessario riferimento)

Tolleranze di orientamento

1. parallelismo

- limita l’errore di orientazione rispetto ad un piano a 0°

- zona di tolleranza due piani paralleli distanti t, rispetto a un riferimento che è un piano dritto

2. perpendicolarità

- uguale al parallelo ma con 90°

- la zona di tolleranza sono due piani distanti t perpendicolari ad un riferimento

3. inclinazione

- limita gli errori su un angolo diverso da 0 e 90°

- la zona di tolleranza è descritta da due piani o rette parallele tra loro e inclinate di x° come

quota teoricamente esatta

Tolleranze di oscillazione

!!! controllano contemporaneamente forma, dimensione, e orientamento dell’oggetto

si applicano a elementi che ruotano intorno ad un asse fisso e parallelo alla dimensione prevalente

dell’oggetto (es. tornio)

1. oscillazione circolare radiale

- tastatore su superficie circolare

- zona di tolleranza è limitata da due cerchi concentrici distanti t (il pezzo balla per diametro)

- NOTA i riferimenti sono entrambi primari

2. oscillazione circolare assiale

- tastatore su superficie di base

- zona di tolleranza è limitata da due cerchi coassiali distanti t (il pezzo balla per base

irregolare)

3. oscillazione totale

- entrambi i tastatori sul pezzo in contemporanea

- controlla contemporaneamente radiale e assiale → due riferimenti

- la zona di tolleranza sono due cilindri coassiali e concentrici dove all’interno sta il pezzo

Rugosità

indicazione della rugosità di una superficie

dove:

- A è l’indicazione generale dello stato della superficie

- B e successivi in pila sono le superfici sottostanti (generalmente non indicate)

- C è un’indicazione supplementare che indica trattamento, metodo di lavorazione, …

- D è l’orientamento dei tratti in superficie dovuti ad una particolare lavorazione

- E è l’indicazione del sovrametallo

simboli supplementari:

- se con asportazione di truciolo:

- senza asportazione di truciolo:

- per tutte le superfici del contorno indicato (con o senza asportazione):

parametro A - indicazione base ( )

LUNGHEZZA DI BASE: è la lunghezza usata per calcolare i parametri del profilo λ

- banda passante: il numero dopo il -

( )

LUNGHEZZA DI VALUTAZIONE: λ

- standard è λ = 5

λ

BANDA DI TRASMISSIONE: caratteristica della macchina che svolge le misure, dato

- indicazione come prima della lettera R

λ − λ

LETTERA R (oppure W, P): indica il profilo di rugosità

CARATTERISTICA: massima altezza dei picchi, media ampiezza, altezza media dei picchi…

- Ra = scostamento medio aritmetico del profilo

- Rz massima altezza del picco

INDICAZIONE DEL NUMERO DI LUNGHEZZE DI BASE

REGOLA USATA:

- regola del 16%: se il 16% dei valori misurati (profilo, picchi, …) non supera il valore limite, il

pezzo è dichiarato accettabile - non serve dichiarare niente nella designazione →

STANDARD
