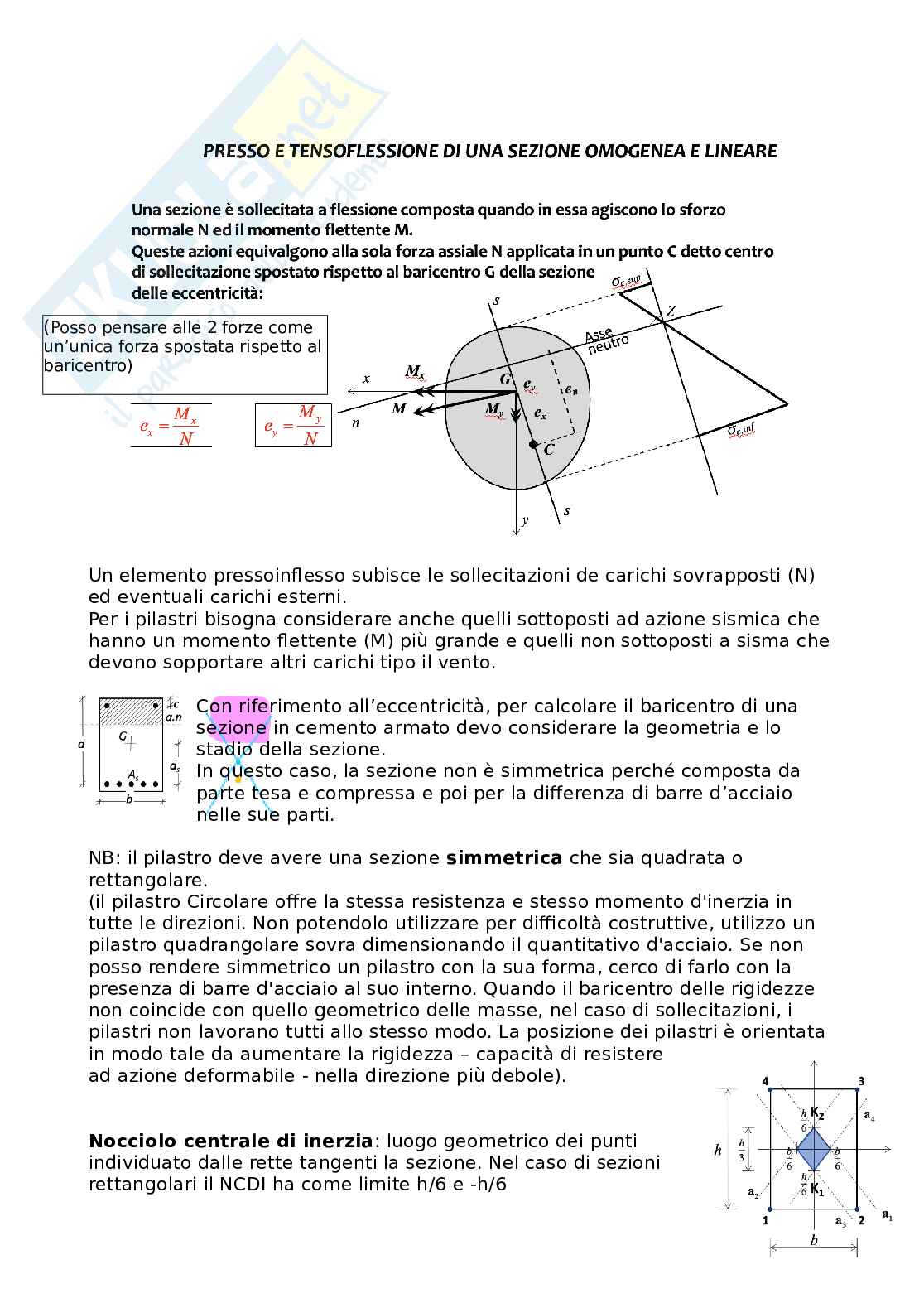

Pressoflessione

( Posso pensare alle 2 forze come

un’unica forza spostata rispetto al

baricentro)

Un elemento pressoinflesso subisce le sollecitazioni de carichi sovrapposti (N)

ed eventuali carichi esterni.

Per i pilastri bisogna considerare anche quelli sottoposti ad azione sismica che

hanno un momento flettente (M) più grande e quelli non sottoposti a sisma che

devono sopportare altri carichi tipo il vento.

Con riferimento all’eccentricità, per calcolare il baricentro di una

sezione in cemento armato devo considerare la geometria e lo

stadio della sezione.

In questo caso, la sezione non è simmetrica perché composta da

parte tesa e compressa e poi per la differenza di barre d’acciaio

nelle sue parti.

NB: il pilastro deve avere una sezione simmetrica che sia quadrata o

rettangolare.

(il pilastro Circolare offre la stessa resistenza e stesso momento d'inerzia in

tutte le direzioni. Non potendolo utilizzare per difficoltà costruttive, utilizzo un

pilastro quadrangolare sovra dimensionando il quantitativo d'acciaio. Se non

posso rendere simmetrico un pilastro con la sua forma, cerco di farlo con la

presenza di barre d'acciaio al suo interno. Quando il baricentro delle rigidezze

non coincide con quello geometrico delle masse, nel caso di sollecitazioni, i

pilastri non lavorano tutti allo stesso modo. La posizione dei pilastri è orientata

in modo tale da aumentare la rigidezza – capacità di resistere

ad azione deformabile - nella direzione più debole).

Nocciolo centrale di inerzia: luogo geometrico dei punti

individuato dalle rette tangenti la sezione. Nel caso di sezioni

rettangolari il NCDI ha come limite h/6 e -h/6

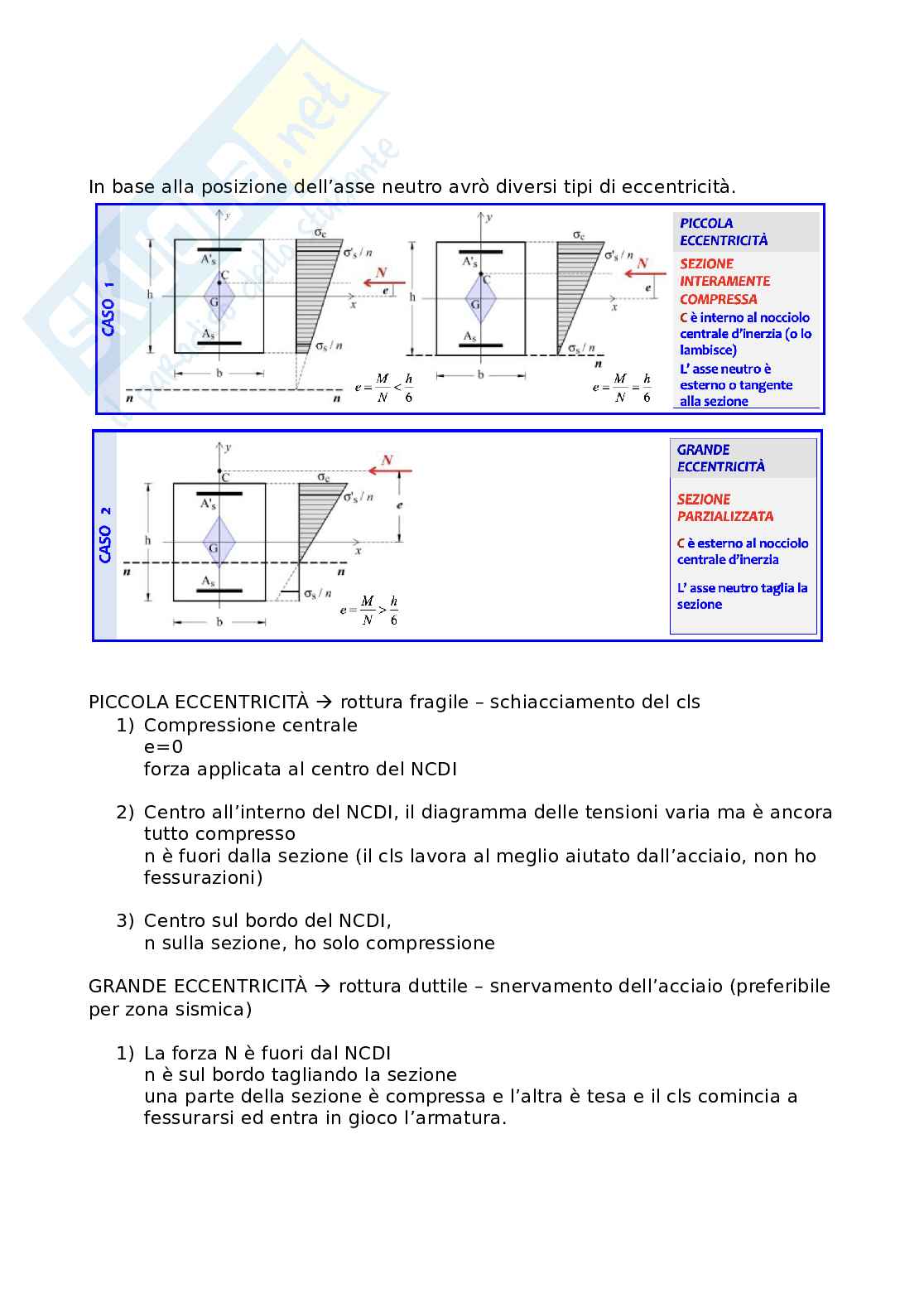

In base alla posizione dell’asse neutro avrò diversi tipi di eccentricità.

PICCOLA ECCENTRICITÀ rottura fragile – schiacciamento del cls



1) Compressione centrale

e=0

forza applicata al centro del NCDI

2) Centro all’interno del NCDI, il diagramma delle tensioni varia ma è ancora

tutto compresso

n è fuori dalla sezione (il cls lavora al meglio aiutato dall’acciaio, non ho

fessurazioni)

3) Centro sul bordo del NCDI,

n sulla sezione, ho solo compressione

GRANDE ECCENTRICITÀ rottura duttile – snervamento dell’acciaio (preferibile



per zona sismica)

1) La forza N è fuori dal NCDI

n è sul bordo tagliando la sezione

una parte della sezione è compressa e l’altra è tesa e il cls comincia a

fessurarsi ed entra in gioco l’armatura.

Studio i tre stadi di comportamento della sezione del cemento armato

Allo Stato Limite di Esercizio (SLE, al primo e al secondo statio) l’obiettivo è verificare che:

• le tensioni nel calcestruzzo e nell’acciaio non superino valori limite elastici;

• le fessure e le deformazioni siano contenute entro limiti accettabili;

• il comportamento resti elastico, garantendo durabilità.

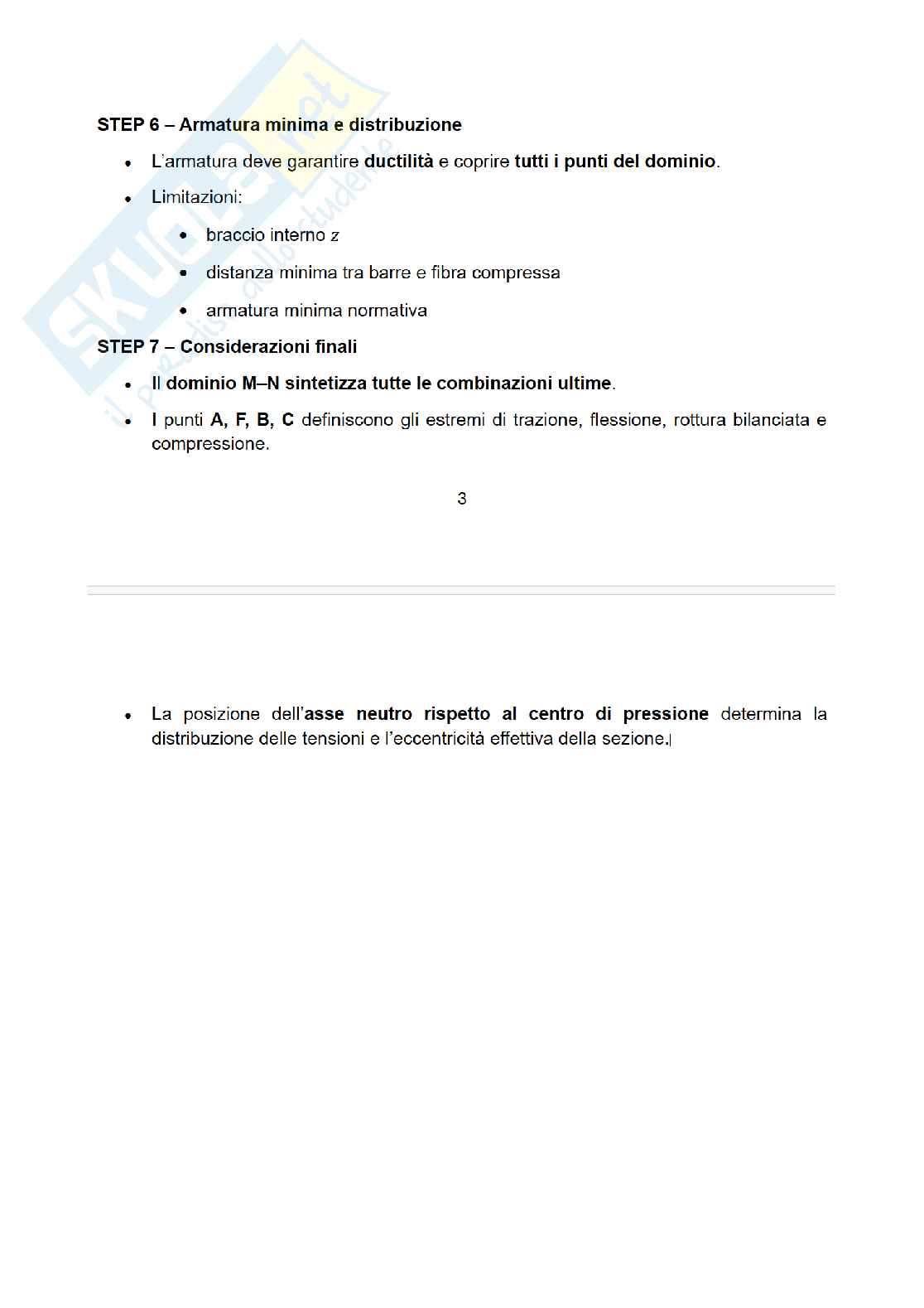

In presenza di eccentricità della compressione, la posizione dell’asse neutro rispetto al centro

di pressione diventa un parametro chiave per determinare la distribuzion
