Chiavette e Linguette

Esame Costruzione di macchine

Facoltà Ingegneria

Schemi e mappe concettuali

Appunti del corso di Costruzioni di macchine del Professore Riccardo Nobile
con descrizione di Chiavette e Linguette (e quale sia il vantaggio di una linguetta) con analisi delle sollecitazioni e verifiche
appunti utili per esame orale

…continua

Anteprima

Vedrai una selezione di 1 pagina su 5

Disdici quando
vuoi

Acquista con carta
o PayPal

Scarica i documenti
tutte le volte che vuoi

Estratto del documento

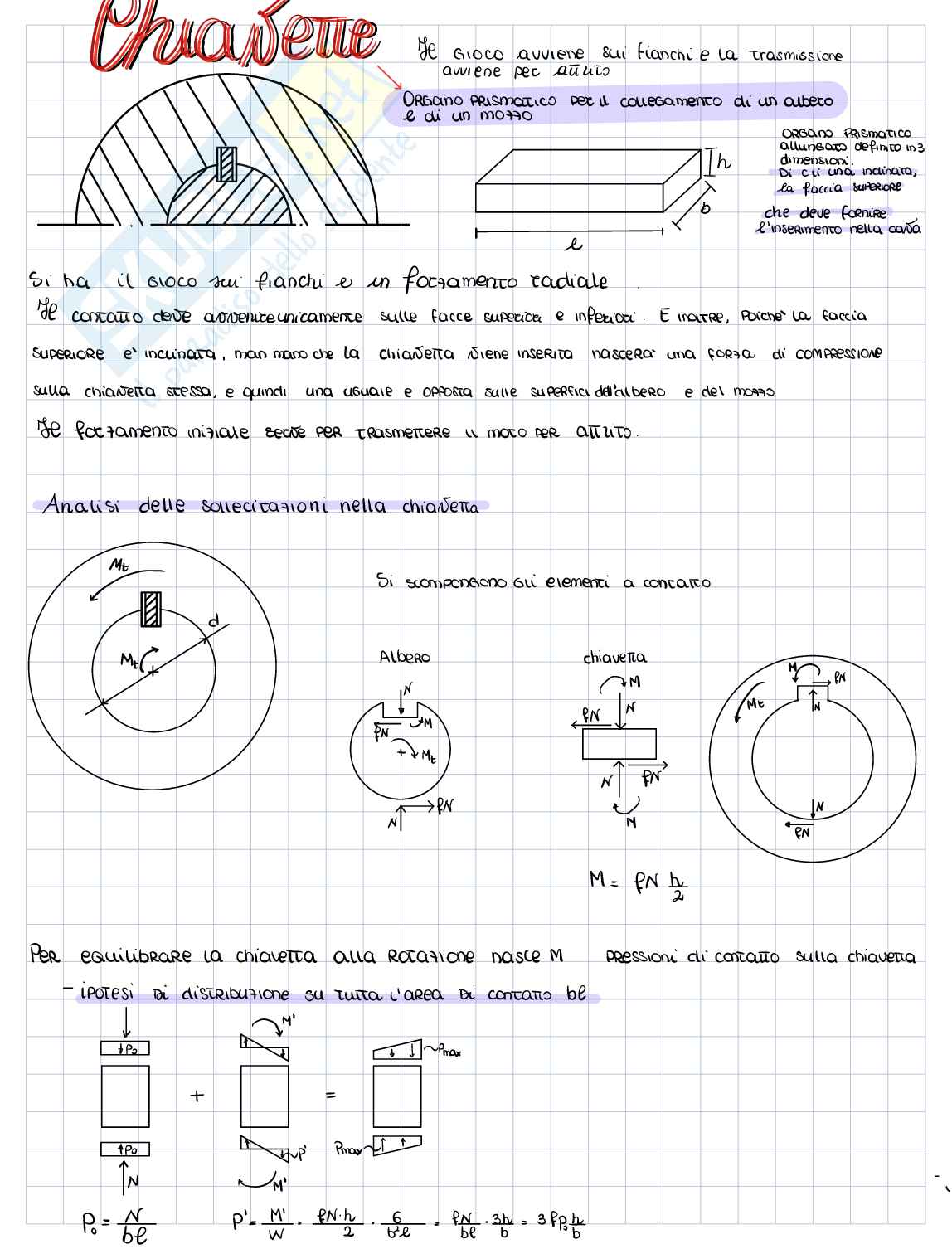

Chiavette

Il gioco avviene sui fianchi e la trasmissione avviene per attrito

Organo prismatico per il collegamento di un albero e di un mozzo

Si ha il gioco sui fianchi e in forzamento radiale

Il contatto avviene ordinariamente sulle facce superiore e inferiore. E inoltre, poiché la faccia superiore è inclinata, non modo che la chiavetta sia inserito nasce una forza di compressione sulla chiavetta stessa, e quindi una uguale e opposta sulle superficie e del mozzo

Il forzamento iniziale serve per trasmettere il moto per attrito

Analisi delle sollecitazioni nella chiavetta

Si scompongono gli elementi a contatto

Per equilibrare la chiavetta alla rotazione nasce M pressioni di contatto sulla chiavetta

- Ipotesi di distribuzione su tutta l’area di contatto b·e

P_o = ^N/_b·e

P'_i = ^R_Nh/₂b·e σ_i

R_N = 3R_N

Dettagli

Publisher

svevamiggiano

A.A. 2020-2021

5 pagine

SSD Ingegneria industriale e dell'informazione ING-IND/14 Progettazione meccanica e costruzione di macchine

I contenuti di questa pagina costituiscono rielaborazioni personali del Publisher svevamiggiano di informazioni apprese con la frequenza delle lezioni di Costruzione di macchine e studio autonomo di eventuali libri di riferimento in preparazione dell'esame finale o della tesi. Non devono intendersi come materiale ufficiale dell'università Università del Salento o del prof Nobile Selena.
