Raccolta di esami risolti relativi all'esame di Powerunit/Motori a combustione interna sostenuto con il Prof. Enrico Mattarelli. Voto 28/30.Gli esercizi d'esame sono risolti personalmente con …

Esame Motori a combustione interna

Facoltà Ingegneria

Dal corso del Prof. Mattarelli Enrico

Università Università degli Studi di Modena e Reggio Emilia

A.A. 2021-2022

64 pagine

14 download

Esercitazione

Scarica

Estratto del documento

Motore CI

LTB = 0,09 m

S = 0,100 m

#cyl = 6

Y_c = 17,5

P_max = 220 · 10³ W

n = 3500 giri

T_m = 288 K

∆V = 0,85

α = 21

BTE = 0,38

k_d = 12,5 · 10⁶ s²/kg

T_amb = 293 K

P_amb = 1,013 · 10⁵ Pa

R = 287 J/kg·K

V_cyL,ivc / V_max = 0,85

Polit. compres. → k = 1,35

P_m - P_cyL,ivc = 0,17 · 10⁵ Pa

Calcolare P_cyL,tdc a fine compressione

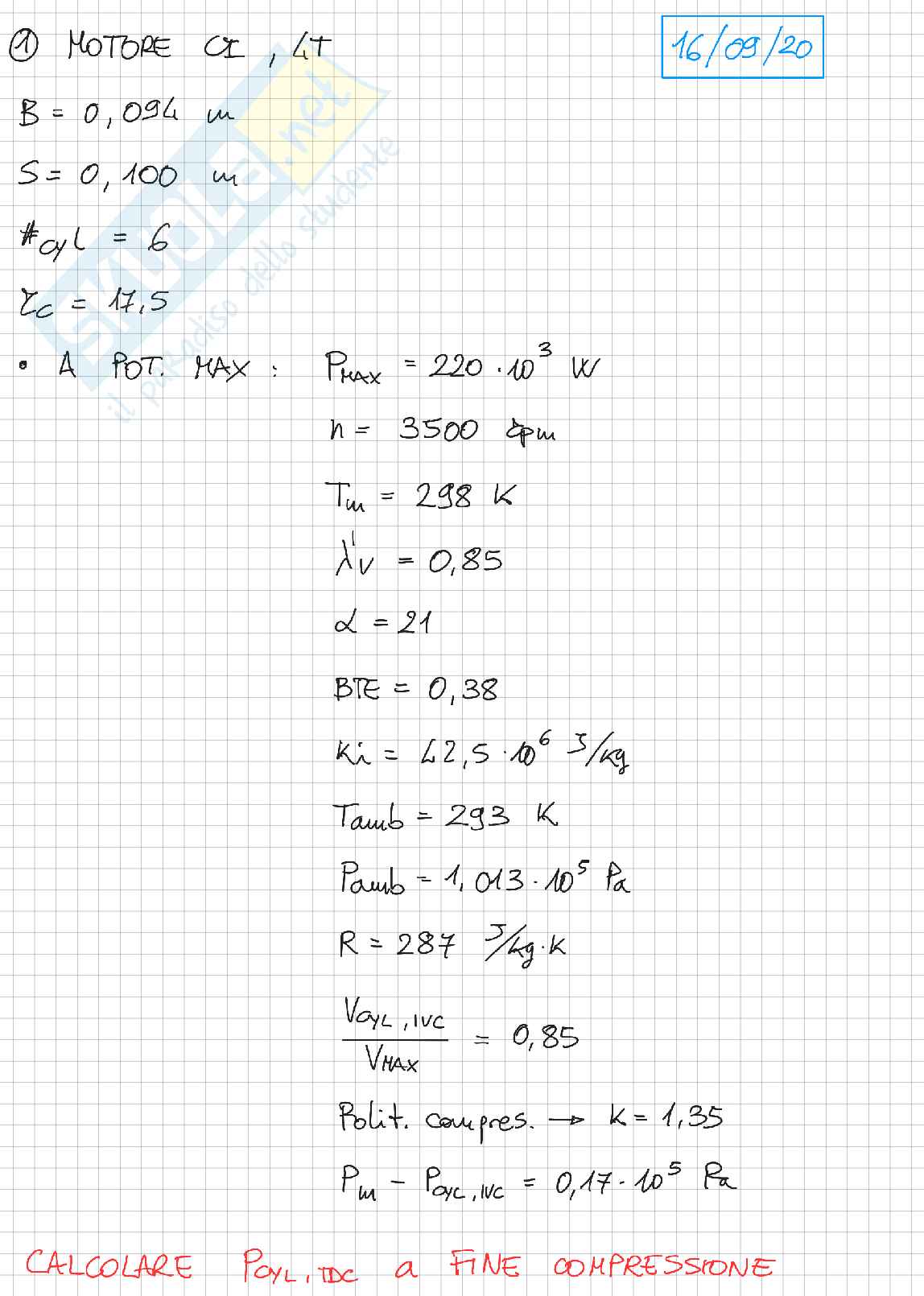

Motore CI, 4TB

4TB = 0,094 m

S = 0,100 m

#CYL = 6

γ_c = 17,5

P_max = 220 · 10³ W

n = 3500 ϕ/m

T_m = 288 K

Δv̇ = 0,85

λ = 21

BTE = 0,38

K_i = 12,5 · 10⁶ s/kg

T_amb = 293 K

P_amb = 1,013 · 10⁵ Pa

R = 287 J/kg·K

V_cil,ivc / V_max = 0,85

Polit. compres. → k = 1,35

P_m - P_osc,ivc = 0,17 · 10⁵ Pa

Calcolare P_cyl,tdc a fine compressione

Formula e calcoli

P_cyl,TDC = P₂

P₂/P₁ = (V₁/V₂)^κ

BTÉ = ṁF = 0,0136 kg/s

ṁ_a2 = λ' ṁF = 0,2861 kg/s

ṁ_a1 = 1/6 ṁ_a2 = 0,0477 kg/s

λ' = ṁ_a1/_fu V_d n/c₂

ρ_m = 2 ṁ_a1/λ' V_d1 n = 2,7725 kg/m³

V_d1 = π/4 s² S = 6,9838 · 10^-4 m³

P_m = _fu R T_m = 2,371 · 10⁵ Pa

P_cyl,IVC - P_m - 0,17 · 10⁵ Pa = 2,201 · 10⁵ Pa

V_max = V_d1 (1 + 1/ε_c-1) = 7,3603 · 10^-4 m³

V_cyl,IVC = V_max 0,85

V_cyl,TDC = V_max/ε_c = 4,206 · 10^-5 m³

P₂ = P₁ (V₁/V₂)^κ = P_cyl,IVC(V_cyl,IVC/V_cyl,TDC)^κ = 84,22 bar

Motore SI

P = 25.10³ W

C = 4

Alla potenza MAX

n = 4500 rpm
Up = 12 m/s
BMEP = 10.10⁵ Pa
Z_C = 0,25
B_min = 0,1 m
B_max = 0,07 m
#_INT = 2
#_EXH = 2
D_V = 0,35
B = 3
T_m = 310 K
K = 1,4
R = 287 J/kg·K
Z = 1

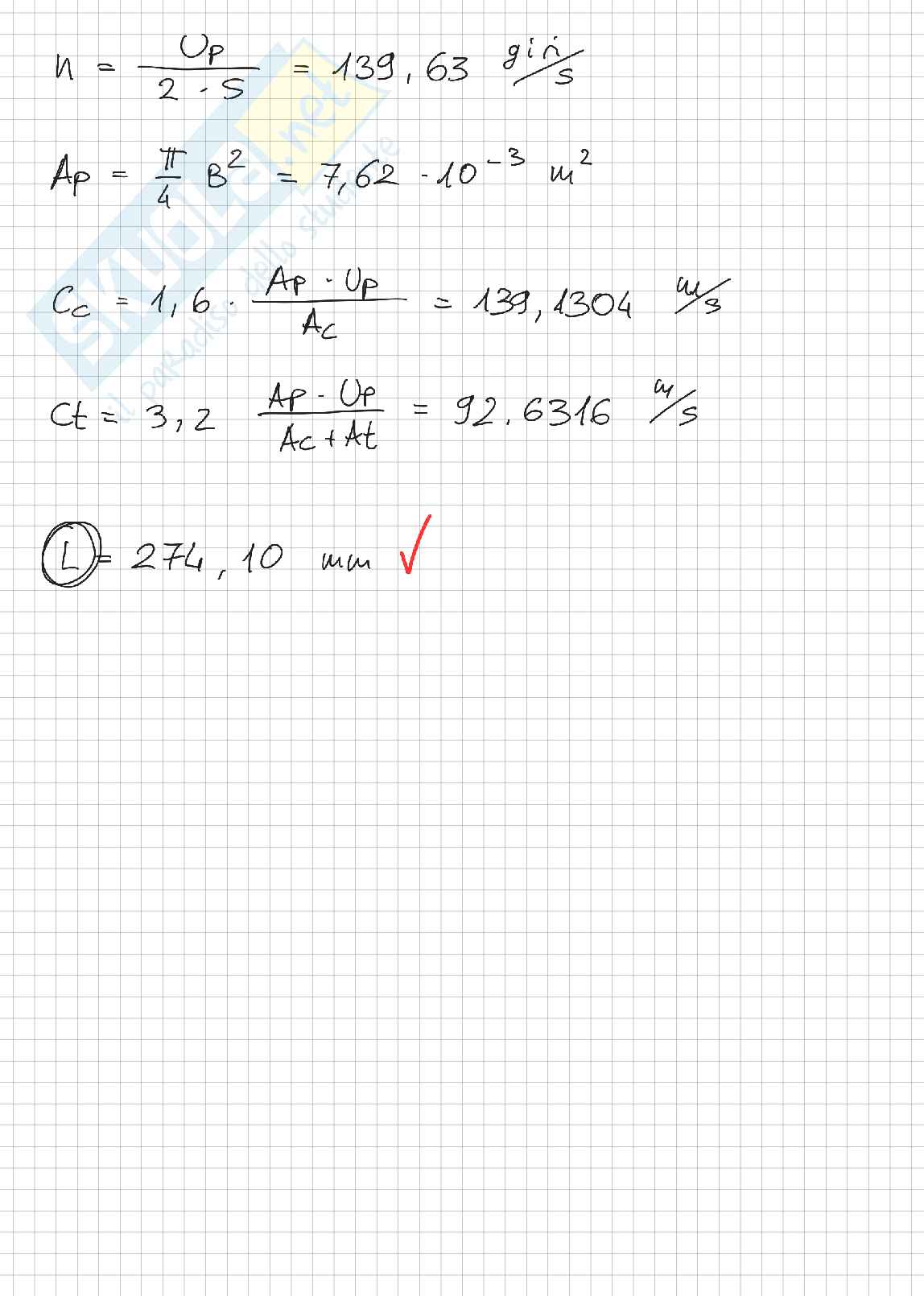

Calcolare lunghezza accordatura aspirazione

L =

1/ (Z_n)
1 - (1/ (a - C_c) + 1/ (a + C_c))

= 0,4942 m = 494,2 mm

2 = √KRTm = 352,9278 m/s

C_c = 1.6 . A_P.U_P = 141,1147 m/s

V_d = 2 . P = 6,67 . 10^-4 m³

A_P = V_d = 2 . n . V_d = 8,33 . 10^-3 m²

A_C = A_P.U_P = 1,33 . 10^-3 m²

Motore SI, 4T

Z = 0,6

V_d = 0,6·10^-2 m³

#_cyl = 4

B/S = 1,18

#_{int values} = 2

#_{exh values} = 2

D_V/B = 0,33

D_V/B = 0,22

A_eff/A₂ = 0,4

T_m = 303 K

P_m = 0,98·10⁵ Pa

k = 1,4

R = 287 J/kg·K

BMEP = 13·10⁵ Pa

Calcolare potenza massima del motore

P = BMEP · V_d _N/_i/2 = 91,204 kW

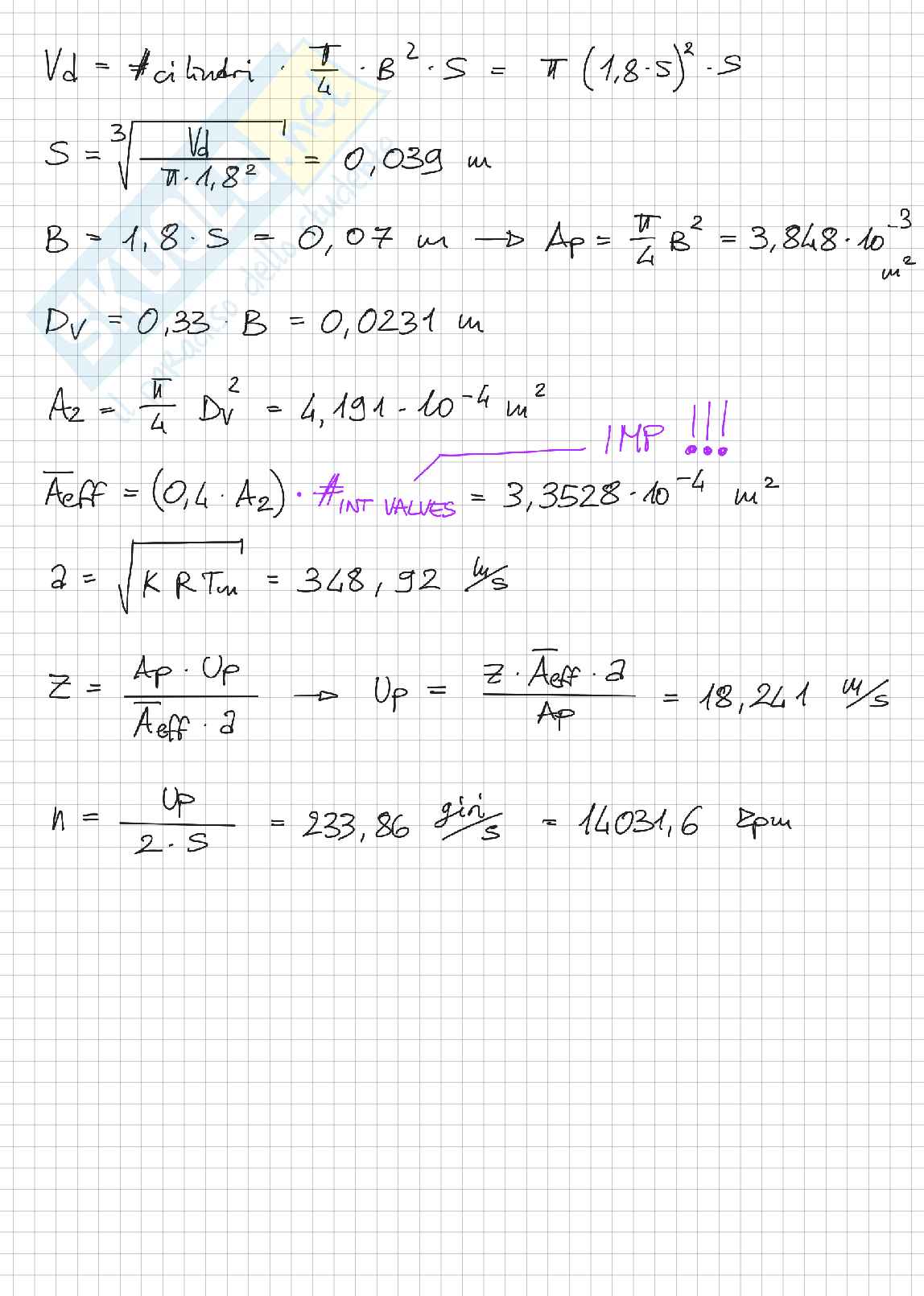

V_d = cilindri : π/4 · B² · S = π (1,8 · S)² · S

S = ³√_{^V_d/^{π · 1,8²}} = 0,039 m

B = 1,8 · S = 0,07 m → A_p = π/4 B² = 3,848 · 10^-3 m²

D_v = 0,33 B = 0,0231 m

A₂ = π/4 D_v² = 4,191 · 10^-4 m²

A_eff = (0,1 · A₂
