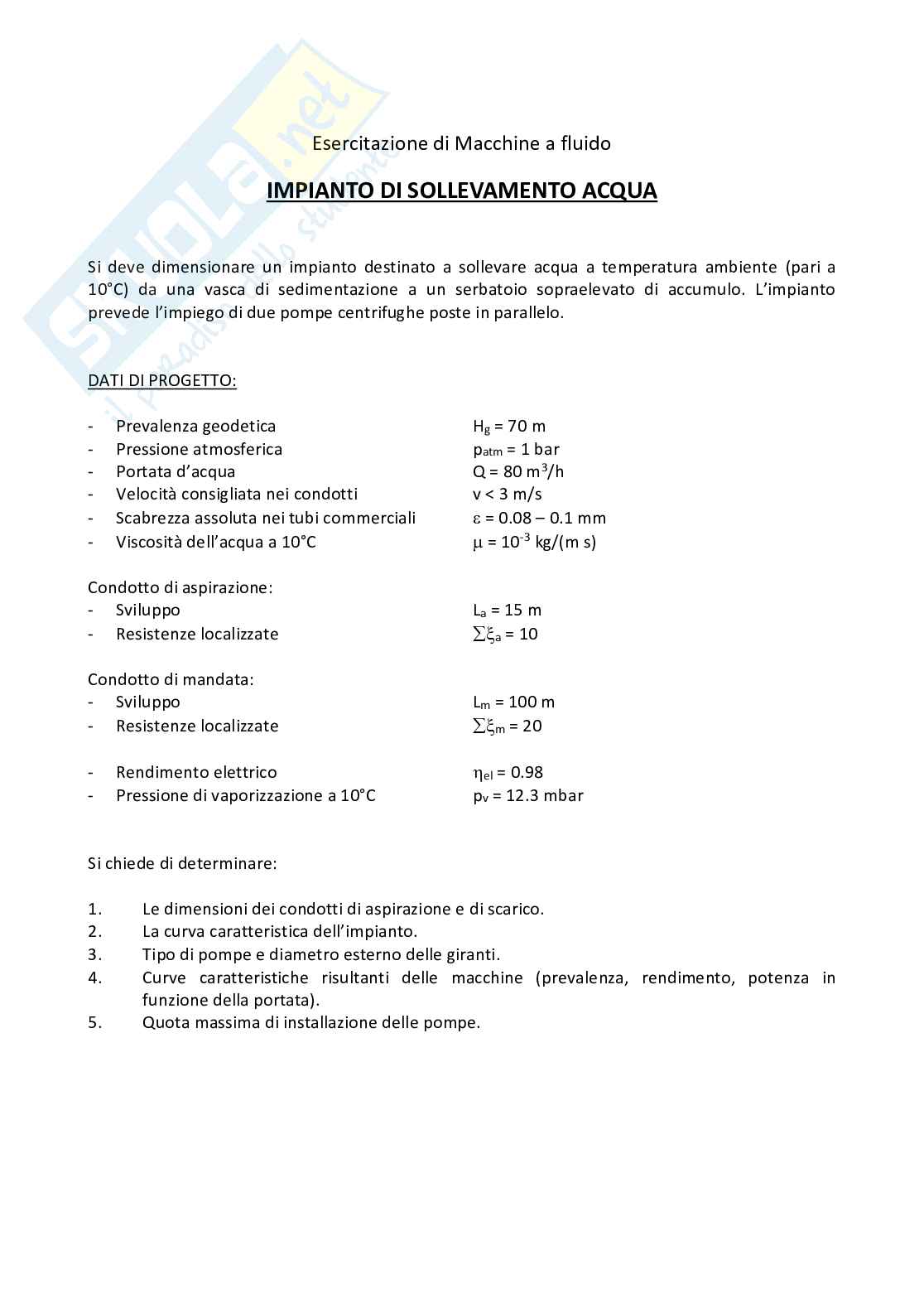

Esercitazioni svolte di macchine a fluido Pag. 1 Esercitazioni svolte di macchine a fluido Pag. 2
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 6
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 11
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 16
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 21
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica

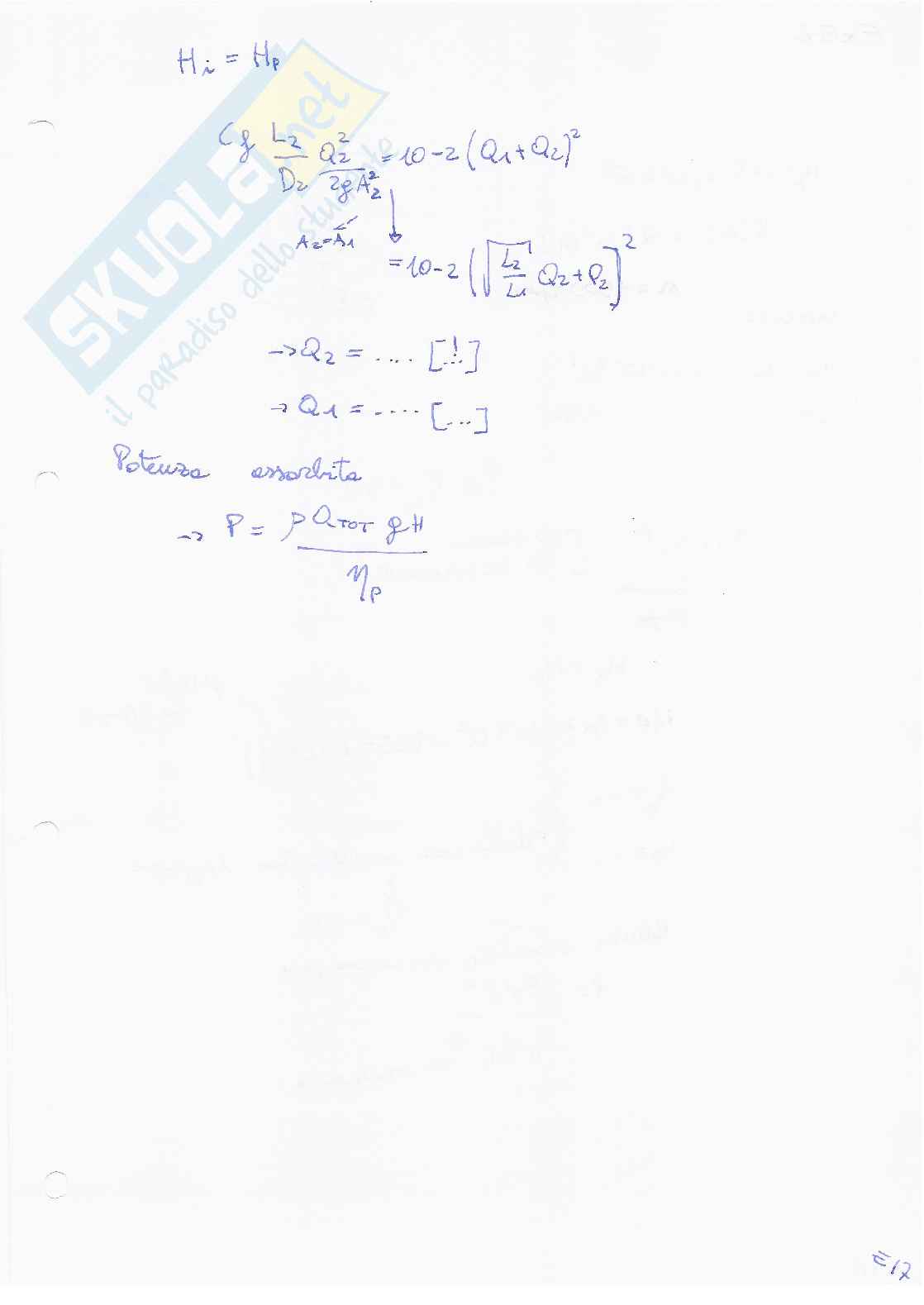

Esercitazioni svolte di macchine a fluido Pag. 26
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 31
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 36
Anteprima di 10 pagg. su 208.
Scarica il documento per vederlo tutto.
Scarica
Esercitazioni svolte di macchine a fluido Pag. 41
1 su 208
D/illustrazione/soddisfatti o rimborsati
Disdici quando
vuoi
Acquista con carta
o PayPal
Scarica i documenti
tutte le volte che vuoi
Estratto del documento

Esercitazione di Macchine a fluido - DIMENSIONAMENTO DELL'ULTIMO STADIO DI UNA TURBINA A VAPORE DI BASSA PRESSIONE

Si esegua il dimensionamento di massima dell'ultimo stadio di bassa pressione di una turbina avapore di cui sono noti i seguenti dati di progetto:

  • Temperatura di scarico del vapore: T = 30°C
  • Volume specifico del vapore allo scarico: (v) = 30 m³/kg
  • Entalpia del vapore allo scarico: h = 2314.86 kJ/kg
  • Portata di vapore: ṁ = 588 t/h
  • Velocità di rotazione: n = 3000 giri/min
  • Coefficiente di ingombro delle pale (sez. uscita): ξ = 0.97

Limitazioni:

  • Velocità periferica massima: u = 500 m/s
  • Rapporto altezza di pala / diametro all'apice: h/D ≤ 0.25
  • Altezza di pala massima: h ≤ 0.75 m
  • Energia cinetica persa allo scarico massima: (E) = 33.5 kJ/kg

Si dimensioni la macchina secondo la teoria del "vortice libero" e si assuma costante dovunque la componente assiale della velocità assoluta.

Lo scarico sia inoltre assiale. Si discuta soltanto il caso ideale. Si chiede di determinare: 1. Le dimensioni della corona di scarico (diametro medio ed altezza di pala). 2. Il numero di flussi. 3. L'energia cinetica allo scarico. 4. I triangoli di velocità alla base, al diametro medio ed all'apice della palettatura, sia all'ingresso sia all'uscita del rotore. Esercitazione di Macchine a fluido CICLO A GAS (JOULE-BRAYTON) E' dato il ciclo di turbina a gas avente le seguenti caratteristiche: - Temperatura ambiente: T = 15°C - Pressione ambiente: p = 990 mbar - Perdita di carico all'ingresso del compressore = 100 mm H2O - Coefficiente pneumatico camera di combustione: β = 0.99 - Perdita di carico allo scarico della turbina: Δp = 250 mm H2O - Rapporto di compressione del ciclo = 29.5 - Temperatura massima del ciclo T3 = 1240°C - Rendimento adiabatico del compressore: ηad,C = 0.796 - Rendimento adiabatico della turbina: ηad,T = [inserire valore mancante]
  1. Calcolo dei punti termodinamici del ciclo.
  2. Calcolo della portata d'aria aspirata dal compressore.
  3. Calcolo del consumo di combustibile.
  4. Calcolo del rendimento netto del ciclo.
  5. Si consideri ora il caso in cui il turbogas sia impiegato come motore aeronautico. La turbina è ora impiegata per trascinare il compressore su un albero bilanciato. I gas di scarico vengono successivamente espansi in un ugello. Calcolare le condizioni dei fumi all'ingresso dell'ugello (T, p) e calcolare la spinta, assumendo una velocità di crociera pari a 1000 km/h (si ipotizzi che la turbina del generatore di gas abbia lo stesso rendimento adiabatico della turbina dei punti precedenti e che la trasformazione termodinamica nell'ugello sia...

isoentropica).γ γSi assuma: per l'aria = 1.05 kJ/(kgK), γ = 1.4; per i fumi = 1.2 kJ/(kgK), γ = 1.33cc a fp, fp,a
