DIPARTIMENTO DI INGEGNERIA CIVILE, EDILE E AMBIENTALE - I C E A

Laboratorio di Disegno e Metodi dell’Ingegneria Industrialevia Venezia, 1 - 35131 Padova

UNIVERSITÀ DEGLI STUDI DI PADOVA

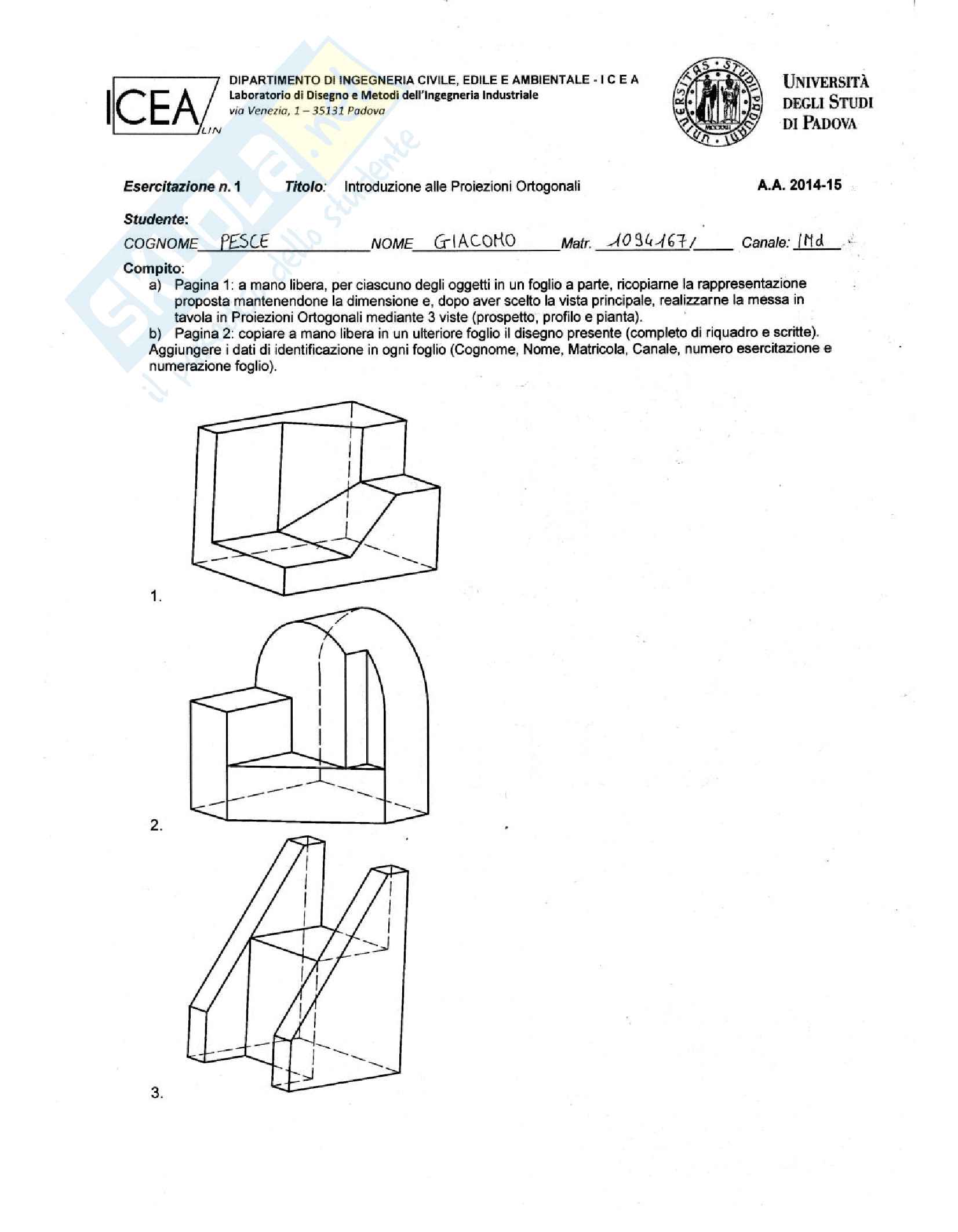

Esercitazione n. 1 Titolo: Introduzione alle Proiezioni Ortogonali

Studente:COGNOME: _____ NOME: _____ Matr. _____ Canale: ___

A.A. 2014-15

Compito:

Pagina 1: a mano libera, per ciascuno degli oggetti in un foglio a parte, ricopiarne la rappresentazioneprospetta mantenendone la dimensione e, dopo aver scelto la vista principale, realizzarne la messa intavola in Proiezioni Ortogonali mediante 3 viste (prospetto, profilo e pianta).
Pagina 2: copiare a mano libera in un ulteriore foglio il disegno presente (completo di riquadro e scritte).Aggiungere i dati di identificazione in ogni foglio (Cognome, Nome, Matricola, Canale, numero esercitazione enumerazione foglio).

3 Dima di assemblaggio 1

2 Camera di compressione 1

1 Corpo compressore 1

POS. DENOMINAZIONE QUANT. MATERIALE NOTE

Titolo: Esercitazione n. 1 - Disegno Tecnico Data:

UNIVERSITA’ DI PADOVA Nome

Dip.ICEA—Lab. Disegno

e Metodi dell’Ing. Ind.

Tolleranze: ISO 8015

Toll. Gen. ISO 2768-mH

Scala

POS. DENOMINAZIONE

3 Dima di assemblaggio

2 Camera di compressione

1 Corpo Compressore

Titolo: Esercitazione n.1 - Disegno Tecnico

UNIVERSITA' DI PADOVA

Dip. ICEA - Lab. Disegno e Metodi dell'Ing. Ind.

Nome:

DATA:

Tolleranze: ISO 8015

Toll. Gen.: ISO 2768-mH

PESCE GIACOMO

109467

IMd

ES 02 FOGLIO 2

DIPARTIMENTO DI INGEGNERIA CIVILE, EDILE E AMBIENTALE - I C E A

UNIVERSITÀ DEGLI STUDI DI PADOVA

Laboratorio di Disegno e Metodi dell'Ingegneria Industriale

Dipartimento di Ingegneria Civile, Edile e Ambientale - I C E A

Università degli Studi di Padova

Laboratorio di Disegno e Metodi dell'Ingegneria Industriale

A B C DE F G HI J K L M NO P Q R S TU V W X

PEZZO

GIACOMO

10⟳467

1^d

ES.05

FOGLIO 3

COMPITO 2

A-A

B-B

TENDICINGHIA

PESCE GIACOMO

Albero
Boccola
Puleggia
Montante
Base

matr. 101467

SCALA 1:2

FOGLIO 1

IM d

Es. 06

BOCCOLA

Pesce Giacomo

matr. 109467

SCALA 2:1

IMd

Es. 06

PESCE GIACOMO 10/04/67 1Md E5.07 FOGLIO 1

ESERCIZIO 1

PRIGIONIERO M20

SCALA 1:2

BULLONE M12x1.25

SCALA 1:2

VITE MORDENTE M22x2

SCALA 1:2

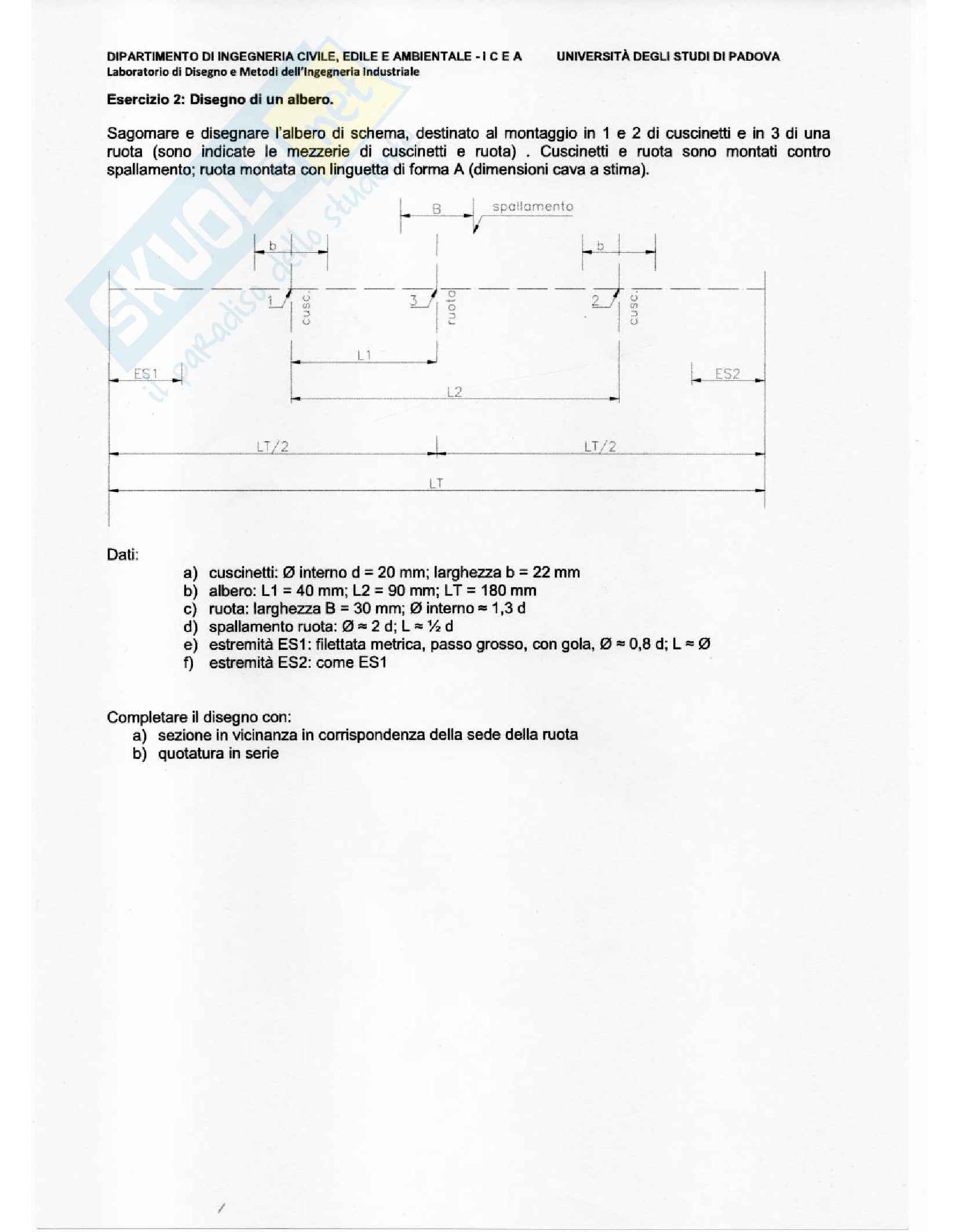

Esercizio 2: Disegno di un albero.

Sagomare e disegnare l'albero di schema, destinato al montaggio in 1 e 2 di cuscinetti e in 3 di una ruota (sono indicate le mezzerie di cuscinetti e ruota). Cuscinetti e ruota sono montati contro spallamento; ruota montata con linguetta di forma A (dimensioni cava a stima).

Dati:

a) cuscinetti: Ø interno d = 20 mm; larghezza b = 22 mm
b) albero: L1 = 40 mm; L2 = 90 mm; LT = 180 mm
c) ruota: larghezza B = 30 mm; Ø interno = 1,3 d
d) spallamento ruota: Ø = 2 d; L = ½ d
e) estremità ES1: filettata metrica, passo grosso, con gola, Ø = 0,8 d; L = Ø
f) estremità ES2: come ES1

Completare il disegno con:

a) sezione in vicinanza in corrispondenza della sede della ruota
b) quotatura in serie
