Elettronica Analogica – Esercitazioni

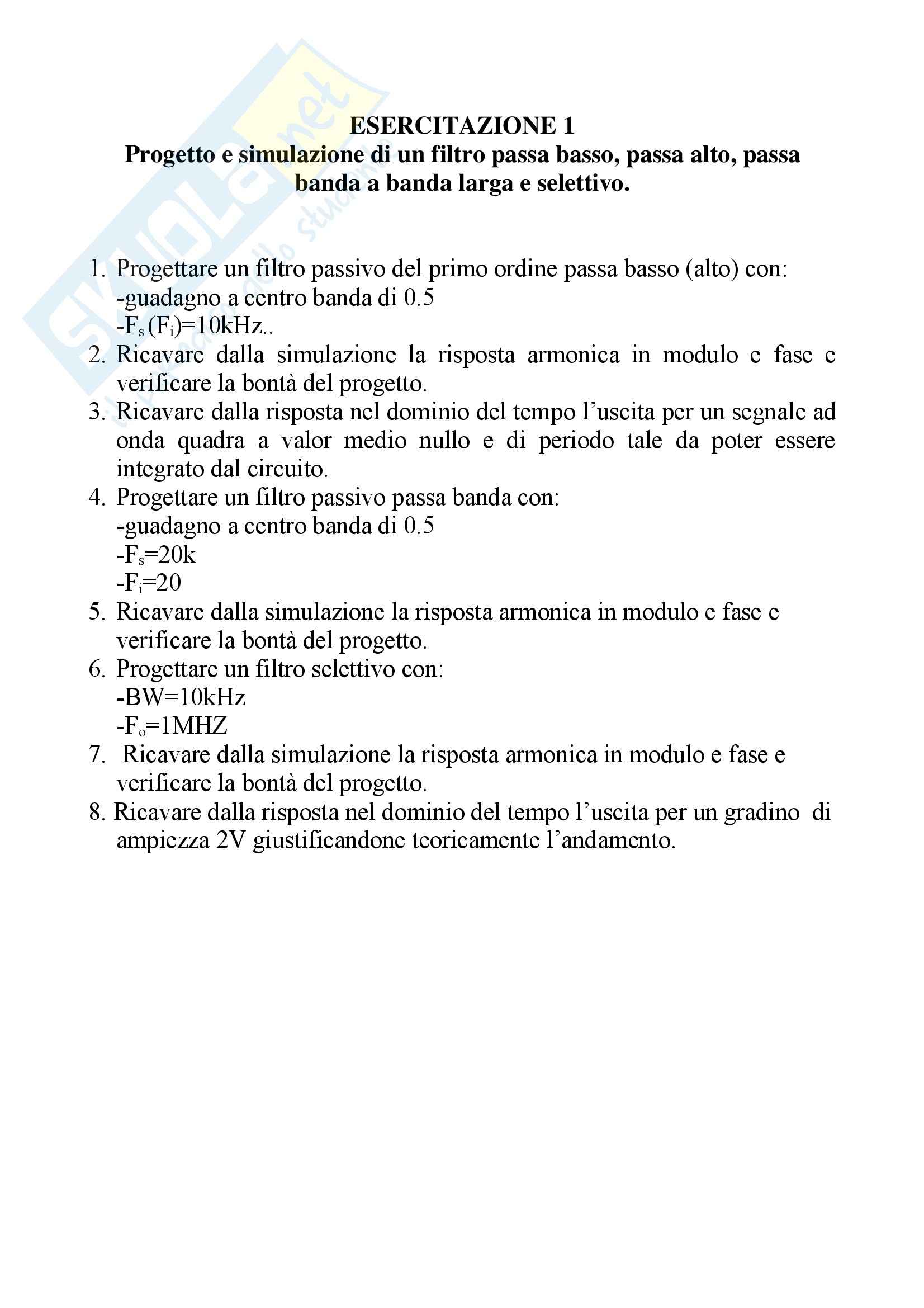

ESERCITAZIONE 1

Progetto e simulazione di un filtro passa basso, passa alto, passa

banda a banda larga e selettivo.

1. Progettare un filtro passivo del primo ordine passa basso (alto) con:

-guadagno a centro banda di 0.5

-F (F )=10kHz..

s i

2. Ricavare dalla simulazione la risposta armonica in modulo e fase e

verificare la bontà del progetto.

3. Ricavare dalla risposta nel dominio del tempo l’uscita per un segnale ad

onda quadra a valor medio nullo e di periodo tale da poter essere

integrato dal circuito.

4. Progettare un filtro passivo passa banda con:

-guadagno a centro banda di 0.5

-F =20k

s

-F =20

i

5. Ricavare dalla simulazione la risposta armonica in modulo e fase e

verificare la bontà del progetto.

6. Progettare un filtro selettivo con:

-BW=10kHz

-F =1MHZ

o

7. Ricavare dalla simulazione la risposta armonica in modulo e fase e

verificare la bontà del progetto.

8. Ricavare dalla risposta nel dominio del tempo l’uscita per un gradino di

ampiezza 2V giustificandone teoricamente l’andamento.

ESERCITAZIONE II

PROGETTO, SIMULAZIONE E VERIFICA SU CIRCUITI

CON OPERAZIONALE REALE E QUASI IDEALE

Progettare con operazionale LF411 (LF411 nello SCHEMATICS) e con

1. operazsionale quasi ideale (OPAMP nello SCHEMATICS) una configurazione

invertente con guadagno a centro banda di 10 e con resistenza di ingresso vista dal

generatore di 10K. ( Consiglio: il guadagno a centro banda, in certe ipotesi, è

legato al rapporto -R /R , mentre la resistenza di ingresso per il cortocircuito

2 1

virtuale è uguale a ...........).

2. Ripetere il progetto per la configurazione non invertente mettendo in risalto, con

la simulazione, la bontà del progetto.

3. Verificare con la simulazione la dinamica di ingresso massima per il valore 10

dell’amplificazione. ( Consiglio: ricordare come la dinamica di ingresso massima

è legata alle batterie di polarizzazione.....)

4. Le caratteristiche del circuito LF411 sono quelle viste a lezione.

5. Le caratteristiche del circuito OPAMP sono:

 6

=10 e dinamica di uscita +- 15.

d

6. Progettare un passa banda attivo invertente con F =1, F =1k e guadagno a centro

i s

banda 10 utilizzando OPAMP.

ESERCITAZIONE IV

Progetto e verifica per un circuito operazionale integratore

Per il circuito in figura di operazionale integratore quasi ideale verificarne il

1. funzionamento per un segnale di ingresso di 10m di picco e 1m di periodo. Il



circuito operazionale OPAMP è tutto ideale tranne che per =1meg e dinamica

d

di uscita +15 e -15.

Confrontare i risultati teorici con quelli della simulazione.

Inserire una batteria sul morsetto + dell’operazionale di 3m per simulare la V e

2. os

calcolare i componenti del circuito perché l’uscita sia l’integrale del segnale di

ingresso ( di cui al punto 1 ) e abbia un valor medio di 3.

ESERCITAZIONE V

Progetto e verifica con SPICE di un circuito amplificatore

E.C.

1. Progettare uno stadio E.C. con le seguenti specifiche:

-I =8m

co

-V =2

co

E’ assegnato lo schema con alcuni componenti.

2. Simulare il circuito per ricavare il punto di funzionamento

simulato e verificare la rispondenza con le specifiche di

progetto ( i risultati sono validi con tolleranza di 1% ).

Determinare al simulatore la risposta armonica e controllare la

3.  

corrispondenza con i risultati teorici per e a centro banda,

v i

F e F ; verificare quale delle tre maglie introduce la F

i s i

( calcolare le reattanze di C , C e C per F quasi uguale a F e

1 2 e i

confrontarle con le rispettive resistenze ).

ESERCITAZIONE VI

Progetto e verifica con SPICE di un circuito amplificatore

E.C.

1. Progettare uno stadio E.C. con le seguenti specifiche:

-I =8m

co

-V =2

co

E’ assegnato lo schema con alcuni componenti.

2. Simulare il circuito per ricavare il punto di funzionamento

simulato e verificare la rispondenza con le specifiche di

progetto ( i risultati sono validi con tolleranza di 1% ).

Determinare al simulatore la risposta armonica e controllare la

3.  

corrispondenza con i risultati teorici per e a centro banda,

v i

F e F ; verificare quale delle tre maglie introduce la F

i s i

( calcolare le reattanze di C , C e C per F quasi uguale a F e

1 2 e i

confrontarle con le rispettive resistenze ).
