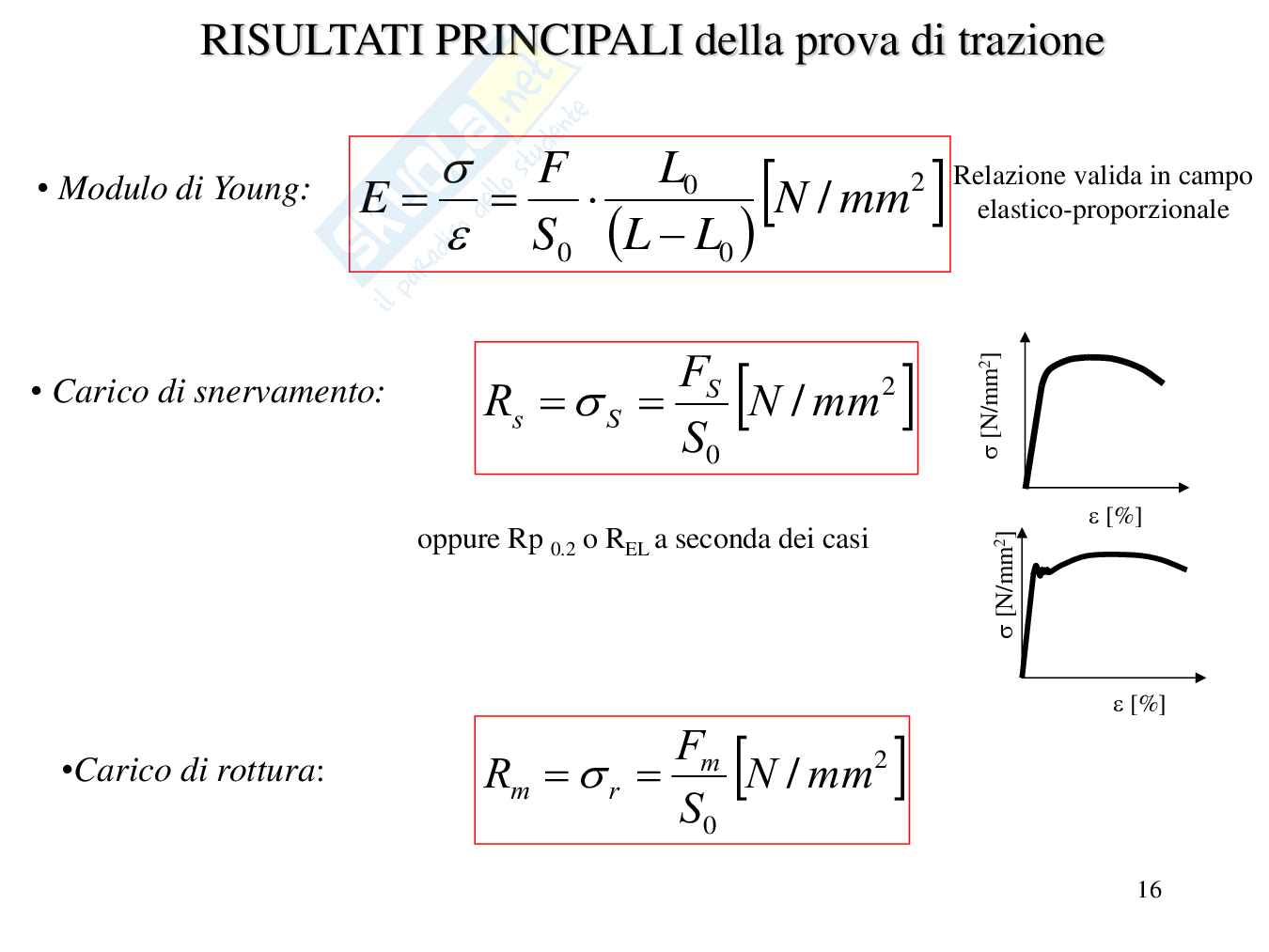

Risultati principali della prova di trazione
F = σ · A
Modulo di Young: E = σ / ε
Carico di snervamento: S
Carico di rottura: R
Allungamento a rottura: u
Coefficiente di strizione: Z
Area sottesa alla curva: lavoro assorbito
provino per rompersi [mJ/mm ]=[N/mm ]*[mm/mm]
A = allungamento percentuale non proporzionale sotto carico massimo
Δe = deformazione permanente per restrizione
A = allungamento percentuale dopo rottura
Δeg sA 18
Curva di trazione a 20°C su acciaio da bonifica legato al Cr (bulloneria) 19
Curva SFORZI REALI / DEFORMAZIONI REALI
Se al posto di calcolare sforzi e deformazioni come Diagramma reale
ΔF L LLs e= = = 0
S L L0 0 0
introduco delle nuove grandezze L e S (valori istantanei di sezione e lunghezza del provino), e calcolo ΔF L LLs e= = = s** * ist 0S L List ist ist s, ottengo il diagramma "reale". La curva continua a salire perché la S del provino diminuisce. [%] 20
Curva SFORZI REALI - DEFORMAZIONI REALIs* e*
Essendo difficoltosa la misurazione diretta di S è preferibile calcolare eist smediante le seguenti formule (valevoli però solo fino a )me* s* s= ln (e+1) = (e+1)
Dallo snervamento al
carico massimo la curva di trazione reale può descritta dalla seguente equazione dove: K = costante di resistenza e n = indice di incrudimento (per gli acciai 0.1< n < 0.3). In un diagramma bilogaritmico questa tratto è rappresentato da una retta di equazione: s*ln n e K sono due indici che caratterizzano il materiale in campo plastico. In particolare n indica la tendenza del metallo ad incrudirsi.
PROVE DI DUREZZA
Prove di durezza basate sull'improntatura: la durezza è definita in base alla resistenza che il materiale oppone a lasciarsi improntare da un utensile (penetratore o improntatore) di forma nota.
- Durezza Brinell (UNI EN ISO 6506)
- Durezza Vickers (UNI EN ISO 6507)
- Durezza Rockwell (UNI EN ISO 6508)
Durezza BRINELL
Il valore di durezza Brinell è il rapporto tra il carico applicato all'area dell'impronta e della superficie sferica P [kg]: carico
applicato al penetratore2 P = HB * (D^2 - d^2) / D^2
d [mm]: diametro della sfera
dell'impronta
d [mm]: diametro2 P = HB * (D^2 - d^2) / D^2
Nel caso in cui P [N]
Si indica con: HBW sfera in carburo
HB o HBS sfera in acciaio 23
Durezza BRINELL
D [mm]: diametro della sfera
d [mm]: diametro dell'impronta
hd Tempo di > di 8 h permanenza del carico: da 10 a 15 sec., poi si toglie e si misura l'impronta
> di 3 d
Da 4 a 6 d
• La prova deve essere effettuata su una superficie piana, esente da ossidi e da materie estranee
• dell'impronta
La prova necessita una misura ottica e pertanto la provetta deve presentare una finitura superficiale che ne consenta la misura con precisione
• Per testare una superficie rappresentativa della provetta, il diametro della sfera può essere scelto il maggiore possibile, compatibilmente con il valore del carico da applicare e con lo spessore della provetta (s> = 8h)
• Se si vogliono eseguire più prove sulla stessa superficie, le impronte devono essere a
Distanza tale che le relative porzioni di materiale incrudito nei loro dintorni non interferiscano.
Durezza BRINELL
- Scelto D, da norma è noto il carico da applicare.
- 2P/D = l'angolo dell'impronta
Bisogna fare in modo che in ogni prova di penetrazione sia circa 136°. Questo permette di avere una condizione di similitudine fra diverse prove; la mancata applicazione di questa condizione porta ad ottenere valori di durezza non confrontabili. (ad es. sullo stesso materiale si otterrebbero valori di HB diversi anche cambiando un solo parametro, D o P).
Durezza BRINELL
- Si sceglie D
- Si determina P con la tabella
- Si esegue la prova a/2
- Si d/D = (cos = 0.25 - 0.50 misura d e si verifica che se ciò è verificato, la prova è valida
- La prova perde valore se HB>650 perché incominciano ad essere confrontabili i valori di durezza di sfera e materiale in esame (sotto carico la sfera si deforma).
- Si Rm = h
Posso calcolare una stima di Rm con: dove h= 3.3 per gli acciai speciali da costruzione
Se i parametri della prova sono diversi da D=10 mm, P=3000Kg e t=10 s, va350 HBWindicato; es: 1/30/20 26
Durezza VICKERS
Il valore di durezza Vickers è il rapporto tra il carico applicato all'area dell'impronta penetratore e della superficie piramidale
P [kg]: carico applicato al penetratore = HV 1.854 dell'impronta2 d [mm]: diagonale
d P = HV 0.1891 Nel caso in cui P [N]2d
Durezza VICKERS
Il carico P può essere qualsiasi, essendo la condizione di similitudine automaticamente rispettata (angolo di penetrazione sempre di 136°)
Il diamante consente di testare materiali molto duri
E' possibile ottenere impronte di piccole dimensioni e testare campioni di dimensioni limitate ed indagare fasi e costituenti locali
Maggior cura nella preparazione della superficie dei campioni l'impronta (specialmente se è piccola)
Scala Brinell e scala Vickers teoricamente coincidono, (anche se solo fino a 500HB, ammesso che sia rispettato nella HB il valore a=136°)- Dist. Minima fra impronte adiacenti o fra impronta e bordo: 4 x d
- Spessore provino: >1.5 x d
- Esempio di indicazione: 620 HV 2850/30
- si appoggia il penetratore sul pezzo e si applica un precarico Fo (sempre di 10 Kg) per l'assestamento;
- si azzera il comparatore che misura l'affondamento del penetratore;
- si applica il carico vero e proprio F1 (diverso a seconda della prova);
- dopo 10 s si toglie F1 e si misura l'affondamento;
- si calcola il valore della durezza come: HR = (Sh - h) / N
C, D 29N=130 per Rockwell di tipo B, E, F, G, H, K
Durezza ROCKWELL
- Rapidità di esecuzione vantaggi
- dell'impronta
- Non necessita di una misura e quindi la finitura superficiale può anche non essere accurata svantaggi
- Durezza di tipo convenzionale con assenza di correlazioni teoriche con HV e HB Esistono solo correlazioni di tipo empirico
- A, C, D usate per materiali molto duri; C è sconsigliata se il materiale è troppo duro (il carico elevato può danneggiare il penetratore). Per durezze < di 20 HRC è consigliabile usare la HRB.
- Dist. Minima fra 2 impronte: 4 x d (minimo 2mm)
- fra impronta e bordo: 2.5 x d (minimo 1mm)
- Minimo spessore del provino: 10 x h (sfera) 15 x h (cono)
Durezza ROCKWELL
Durezza ROCKWELL superficiale Precarico: 3Kg h= -HR 100 0.001
Durezza Shore
Il penetratore è una
