Impianti elettrici

Grandezze e unità di misura

q carica elettrica [C]

q genera campo elettrico E ma anche I → I = _dq/^dt [A]

V = ∫_a^b dE per la b.d.p. tra due punti se non ho d.d.p. ma ho I

• BT 230V
• ATBT 450kV
• AT 132kV
• AT 220kV
• AAT 380kV

P = V·I potenza attiva [W]

E = ∫_ta^tb Pdt [J] per conversione msec [kW/h] → energia elettrica

Regime continuo

2 regimi C.C. e C.A.

C.C: V I costanti nel tempo

C.A: V I variabili nel tempo, funzione sinusoidale

impianti BT lavorano in c.a. la d.d.p. è generata dall'alternatore o generatore di tensione f → permettono lo spostamento di cariche elettriche.

Un sistema elettrico si modella in un componente passivo e modella un componente elettrico a carico elettrico

Il carico elettrico è un componente passivo, collega el G.d.T. e il C.E.

1° legge fondamentale: Legge di Ohm

dove V~I tramite R.    V=R·I

I° principio di Kirchoff

la somma di tutte le correnti entranti in un nodo è pari a 0

I₁+I₃-I₂=0

Il 1° principio si basa sulla conversazione dell'energia, dal nodo escono n rami la maglia è un insieme di rami che formano un percorso chiuso, ogni ramo che ha la sua V.

II° principio di Kirchoff

la somma delle tensioni di ciascun ramo all'interno della maglia è pari a 0.

V₁-V₂-V₃+V₄=0

Resistenze

Due o piú resistenze sono collegate in serie e sono attraversate dalla stessa I

V_serie = V₁ + V₂ = R₁I + R₂I = I(R₁ + R₂)

R_serie = R₁ + R₂

Sono invece in parallelo e hanno la stessa V

V₁ = V₂ = V

I = I₁ + I₂ = V/R₁ + V/R₂

R_parallelo = R₁·R₂ / R₁ + R₂

Avo molto bassa, materiale conduttore, idealmente o molto alto, molto isolante, o infinito

Se bene BT, IT esso rame; AT ALT sento avere uso alluminio piú leggerezza

Circuito in C.C.

I = V/(R_carico + R_carico + R_cavo)

Tensione alimentazione 230V con un margine di ±10%

• 207 < _v = inferiore
• 253 > > errore approccio

Sul cavo ho cadute di tensione, devo rutilare la R del cavo per non perdere troppo tensione

Il g.d.t é un trasformatore a monte degli impianti

P_a = V I [W]

Utilizzare e rendenta constalta / altri componenti → protezione diminuisce

Legge di Joule

P_a = VI = RI²

La somma della potenza generata in un sistema é uguale alla somma delle potenze omolate

Si dissipa potenza per calore con il sistema. Se causa delta alla c.d.t ho ponte dismissione sistema, s. R↑ t.d.d.e e ↑T_cE t.d.d.e probabilità sempre lavoro

Ponendo un sistema monofase equivalente del triplo a quattro che sia S+E

dato calcolano il valore efficace della I_A

di Z dei disegni utilizzando avanzo nel T₁, quindi equilibrio e sumnoabile, ma la rota_{z e}

un HP; una AT presso le sono: poi rombo di scala, più questa lo equilibrio.

operare che la coperta di un _tV vicino alzare allo lunghezza del cavo, monofase ho ornato fiori z

nel costo (mon) più profumera (nome) nella triplo ho solo ornato, cavo meno profumera e amminio.

In un sistema trifase:

P= P₁+P₂+P₃ = 3EIcos_φ

• potenza attiva
• = √3EIcos_φ → usure V che e
• la concentrata

Q= 3EI|sin_φ = √3 V I cos_φ

A= S= √3 V I cos_φ = 3 EI

Es:

P= EIcos_φ

cos_φ = 1

P= 3 kW

E_mono = 230 V

E_trif = 400 V

I_mono = 15 A

I_trif = 5 A

In potenza dimostrata per effetto sulle e φ ripeto alla monofase, ho un ΔV

inferiore, uso cavo meno profumata e di sezione minore. Se ho brevi distorsioni

e carichi piccoli allora uso monofase.

Interruttore

È un dispositivo che crea un discontinuità nel circuito, se avviene interviene il circolo della corrente (altro modo è il fusibile).

Presenza tra le poli, ciascuno ha 2 contatti, uno fisso e l'altro mobile - N.F.: toccano, in funzionamento normale si staccano. Tra i due contatti ho un gas isolante, BT-aria, in MT/AT z-sfigmieri o sf6. Relè: dice nel caso di c.c. anche da parte del lavorio (relè a lancio).

BT ho 3: termico, magnetico, differenziale.In MT, molti di BT e fondono magnetotermico.

Relè Termico (sovracc.)

Possono due laminà con coeff. di dilatazione differire, la corrente che passa scalda i metalli che si deformano in maniera differente aumenta il SL e stacca.

• Is _gia2

qui non stacca, ho un SL elevato, poca sovraccorrente

Relè magnetico (corto-circuito)

Sfrutta il principio del campo magnetico che con la corrente produce una forza elettrodinamica. Una molla tiene chiusi i contatti (grazie alla forza elettrodinamica) se la sforza (corrente della corrente) è superiore alla forza della molla li aprono i contatti, indipendentemente del valore della IC scatta in quel preciso Μ (non come il termico).

Se la I > Iso _gia, indipendentemente di quanto scatta con lo temo ω

• Iso _gia2

• Im

Magneto-Termico [sovracc. + corto-circ.]

terico magnetico

• I° F: funziona il termico, con scato di parelle s. In ≤ I _m ≤ I _cu
• II° F: magnetico, tempi lini, 0.1, 0.2, 0.3
• I ≤ I _cu

ICA: corrente massimo da grado di tacerein BT i mostri perforanti hanno IC _cu = 4.5 ÷ 6 kADevo calcolare l'interrutto con carico da con lo In.

In = 5 ± 10 In

Condizione protezione cavo CEI 64/8 [sovracc.]:

Ib ≤ In ≤ Iz

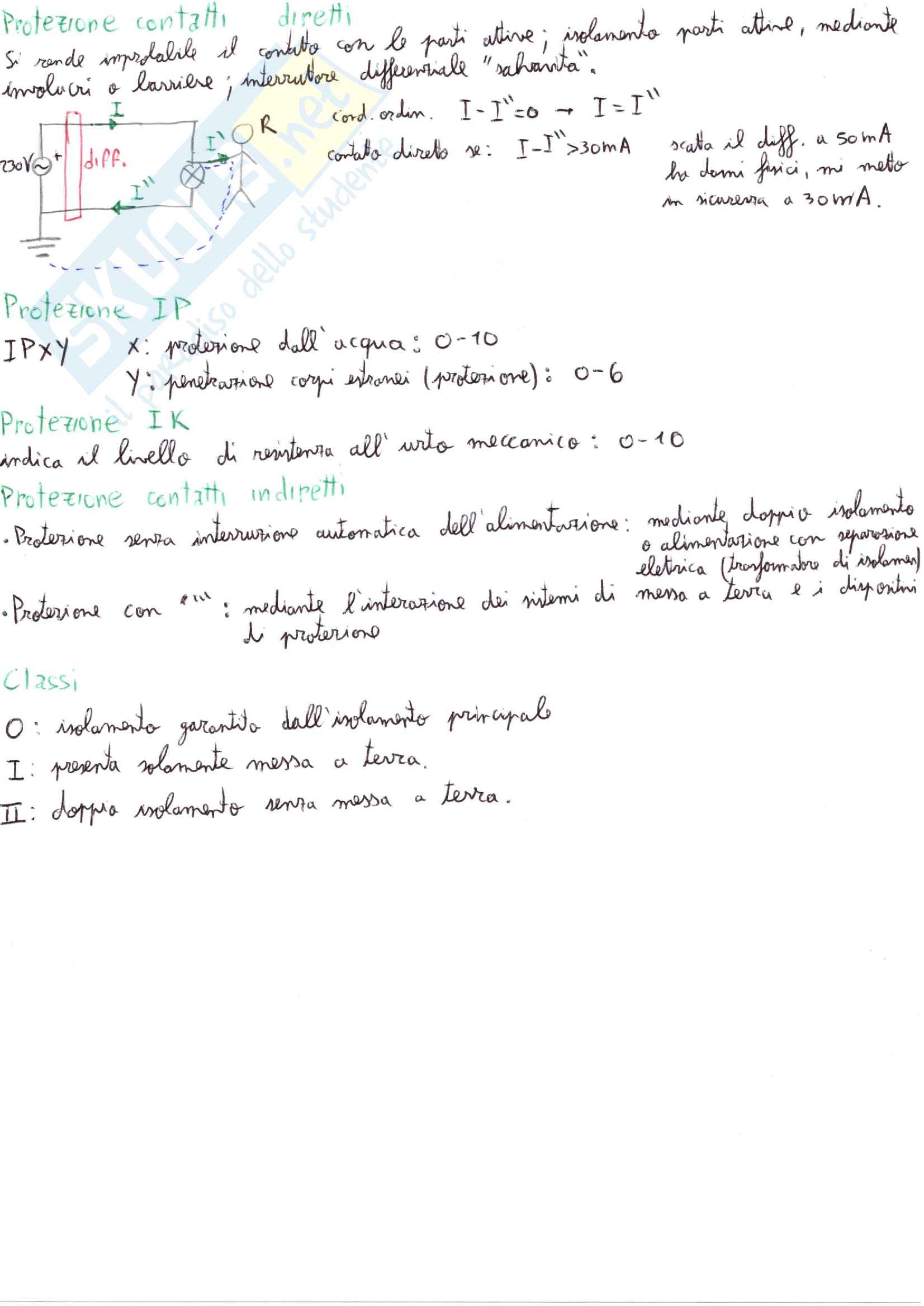

Protezione contatti diretti

- Rendo impossibile il contatto con le parti attive; isolamento parti attive, mediante involucri e barriere e interruttori differenziali "salvavita".

contatto diretto --> I - I"₀ = 0 --> I = I"

contatto diretto se: I - I" > 30 mA

Scala di diff. a 50 mA ho danni fisici, mi metto in sicurezza a 30 mA.

Protezione IP

IPX Y

• X: protezione dall'acqua: 0-10
• Y: protezione corpi estranei (protezione): 0-6

Protezione IK

Indica il livello di resistenza all'urto meccanico: 0-10

Protezione contatti indiretti

- Protezione senza interruzione automatica dell'alimentazione: mediante doppio isolamento o alimentazione con separazione elettrica (trasformatore di isolamento).

- Protezione con ^" mediante l'interiezione dei sistemi di messa a terra e i dispositivi di protezione.

Classi

1. 0: isolamento garantito dall'isolamento principale
2. I: protezione solamente messa a terra.
3. II: doppio isolamento senza messa a terra.

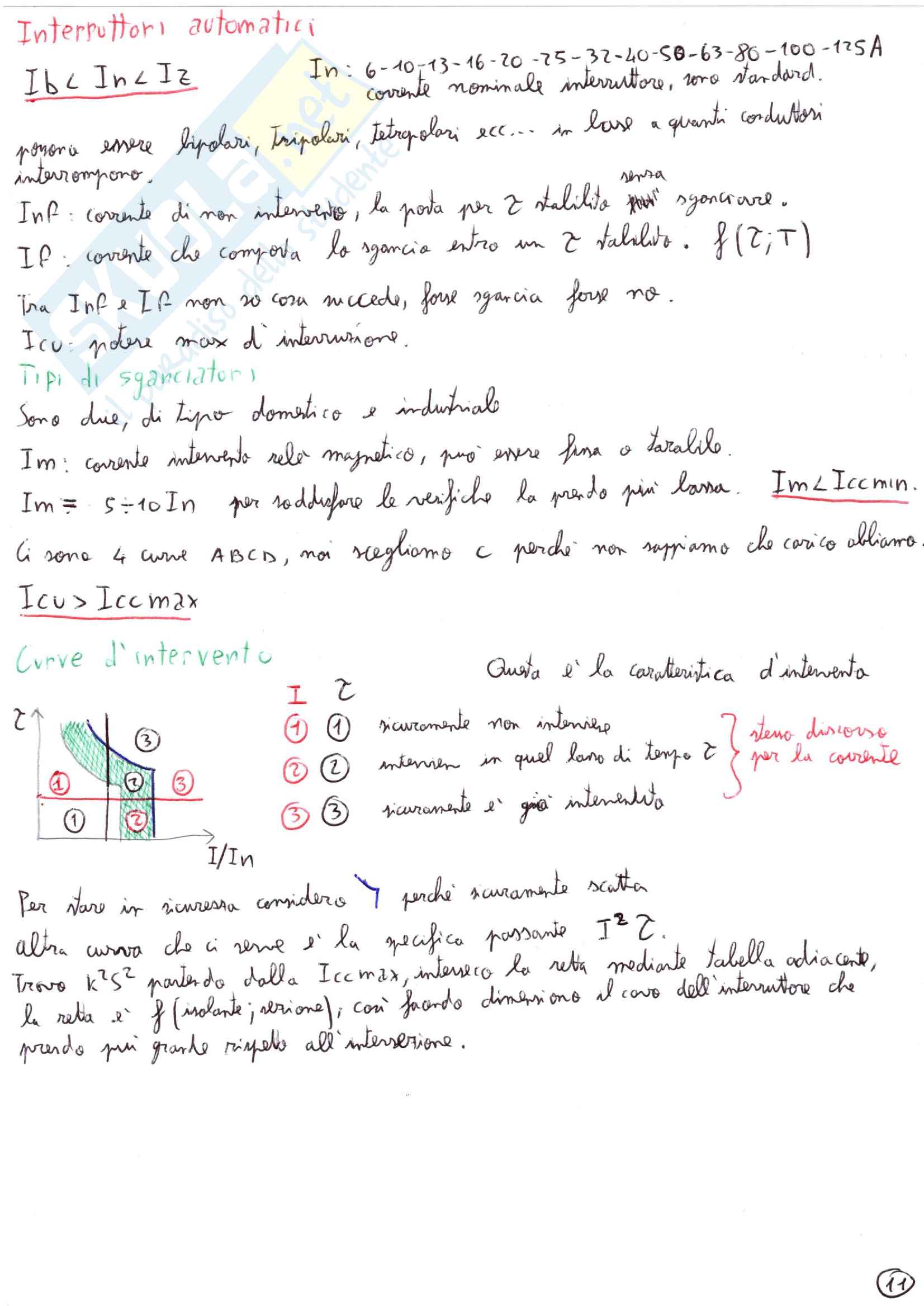

Interruttori automatici

Iₚ < Iₙ < I₂

Iₙ: 6 - 10 - 13 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 A. corrente nominale interruttore, sono standard. possono essere singolari, bipolari, tetrapolari ecc... in base a quanti conduttori interrompono. Inf: corrente di non intervento, la porta per 2 tabelle posa ignorare. Ip: corrente che comporta la garanzia entro un t tabellato. I²: fi (i; T) If = IP e If non 20 cosa succede, forse garanzia forse no. Ico: corrente massima di intervento.

Tipi di sganciatori

Sono due, di tipo domestico e industriale. Im: corrente intervento releè magnetico, puo essere fissa o stabile. Im = 5 ÷ 10 In per soddisfare le perdite più basse. Im ≤ Icc min. Ci sono 4 curve ABCD, noi regoliamo e perché non superiamo che carico abbiamo Icu > Icc max

Curve d'intervento

• siguramente non interviene
• interviene in quel lasso di tempo t
• siguramente è già intervenuto

Questa è la caratteristica d'intervento

Per stare in sicurezza considero perché sicuramente scatta altra curva che ci serve è la y grafica passante I² k²². Trovo k²² partendo dalla Icc max, intereco le rette mediante tabella adiacente, la retta z (isolante; sezione), con potendo dimensione al corso dell'interruttore che prendo più grande rispetto all'interruzione.
