domande e risposte per orale macchine

02-11-20

Come trasferire le informazioni da una macchina ad un'altra in condizioni di similitudine funzionale?

03-11-20

(spiegazione appunti)

04-11-20

Quali sono le curve caratteristiche di macchine in serie e in parallelo?

10-11-20

Come si trattano b2 e D2?

11-11-20

Perché una macchina assiale adotta un gh molto piccolo rispetto alle misure a cavità lie?

12-11-20

Quali sono le caratteristiche di differenze tra una macchina assiate e radiale?

25-11-20

Confronto tra 3 tipologie di ventilatori un base alla variazione dell'angolo, curve e confronti?

23-11-20

Si può utilizzare la teoria delle simenee re dimensionare le macchine a fluido incomprimibile?

23-11-20

Le macchine volumetriche come si comportano

23-11-20

La cavetiver è da essere considerata nei ventilatori nella soffianti o solo nei compressori?

02-11-20

• Come trasferire le informazioni da una macchina ad un'altra in condizioni di similitudine funzionale?

03-11-20

• (sostituito appunto)

04-11-20

• Quali sono le curve caratteristiche di macchine in serie e in parallelo?

10-11-20

• Come si trattano b2 e D2?

11-11-20

• Perché una macchina assiale adotta un gH molto piccolo rispetto alle miste e centrifughe?

12-11-20

• Quali sono le caratteristiche di differenza tra una macchina assiale e la radiale?

25-11-20

• Confronto 3 tipologie di ventilatori, un base alla variazione dell'angolo, curve e coefficienti?

23-11-20

• Si può utilizzare la teoria delle sim. regressive per dimensionare le macchine a fluido incomprimibile?
• Le macchine volumetriche come si comportano?
• La cavitazione può essere considerata nei ventilatori nelle soffianti o solo nei compressori?

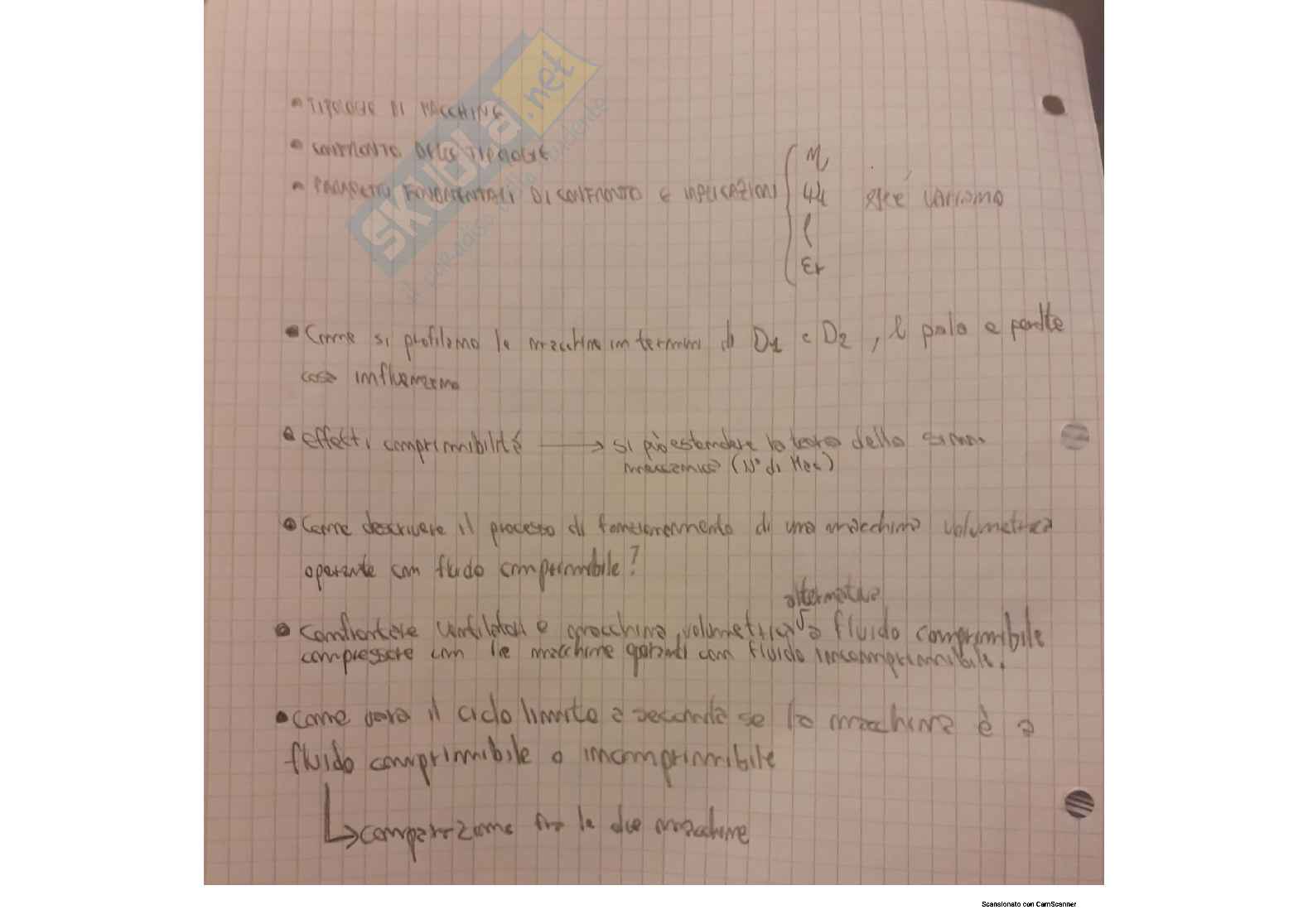

• Tipologie di macchine
• Variante delle tipologie
• Concetto fondamentale di confronto e applicazioni
  • M
  • U
  • e
  • e_t

Come si profilano in macchine in termini di D_e e D², il palo e porte cassi influenza

Effetti comprimibilità → si trasformano le teste della stessa macchina (N di Mac)

Come descrivere il processo di funzionamento di una macchina volumetrica operante con fluido comprimibile?

Confrontare unità adiabatica o processo volumetrico¹ fluido comprimibile compresso um le macchine operanti con fluido incomprimibile!

Come opera il ciclo inverso e secondo se la macchina è a fluido comprimibile o incomprimibile

→ Competizione fra le due macchine

Come faccio a scegliere il tipo di macchina adatto a soddisfare i dati di progetto?

Attingendo il ND di macchina è possibile dedurre il tipo dei fluidi nella macchina, poiché K è associato a condizioni di funzionamento della macchina, in particolare, alle condizioni di rendimento ottimale (η_max).

Notiamo che per K piccolo, a parità di W₁, avremo "assetto radiale" → D₂ piccola → h elevate

dove h ∝ W₁²b

portano ⇒ h elevate ⇒ D₁ elevate

Q ∝ W₂₂b ⇒ Qv piccolo ⇒ D₂ piccole

ciò giustifica l’assetto radiale ed le perdite elevate:

• macchine, condotti lunghi e stretti
• Volumetriche, ΔP grandi quindi elevate Re di flusso
• Cavitazione gioco tipo giunente è cosa che mi porta in rotazione e fluido che va e venibile e mi porta ad avere grandi perdite.

Notiamo che K elevato, a parità di W₁, avremo “assetto assiale” → Qv elevate → h piccole

le perdite che potranno elevate sono le idrauliche perché aumenta Qv quando la velocità. Essendo le perdite proporzionali alle velocità

hr ∝ c²

• Posso legare NPSH_R al numero tipico di macchina K, per stimare da subito il comportamento a cavitazione della macchina?

Sì, perché la cavitazione dipende dalle condizioni cinetatiche, dinamiche della corrente nella zona di bassa pressione dello macchina oltre che dalle proprietà del fluido.

Nel momento che precede l'innesco della cavitazione, pompe simili hanno in ogni punto uguale rapporto tra forze di pressione e di inerzia. Perciò triangoli delle velocitá simili in aspirazione.

• K solo in condizioni che precedono cavitazione

• Che può essere espresso in funzione del n° tipico di macchina (K).

NPSH_R = G_C = n° di thom / h

(

• G_E = α . k^1.4 (pompe)
• G_C = α . k² (turbine)

)

α = β(η)
