Riassunto esame Calcolatori Elettronici, Prof. Colombo Carlo, libro consigliato Calcolatori elettronici - Architettura e organizzazione, Giacomo Bucci

CPU

DRAM

La memoria di tipo DRAM è composta da condensatori che possono assumere sia

valore alto che valore basso , avendo al loro interno delle resistenze parassite

1 0

tendono ad abbassarsi, quindi è necessario un refresh, nel quale si legge tutta la

memoria e si ristabiliscono i valori corretti.

Memoria Cache

La Cache è una memoria utile a tenere i dati più utilizzati in una memoria più vicina

rispetto alla ROM, e quindi a ridurre i tempi di accesso. È ha una parte interna ed una

esterna al processore, entrambe costituite da flip-flop SR.

2 2 2

b l w

È suddivisa in  blocchi, ognuno dei quali contiene  linee, composte da  word.

La CPU quando richiede dei dati alla cache può avere due diverse risposte, HIT nel

caso in cui il dato sia disponibile e MISS nel caso in cui il dato non sia presente sulla

cache e quindi viene successivamente richiesto alla memoria su disco.

= ∗ + ∗

T T MISS T HIT

medio MM c

​ ​ ​

Indirizzamento alla Memoria

In asm x86 esistono quattro tipologie di accesso alla memoria detto ADM (Addressing

Mode):

Diretto di Registro: Si specifica il registro che contiene il dato RF

Diretto di Memoria: Si specifica la locazione di memoria contenente il dato

etichetta/indirizzo

Indiretto di Memoria: Si specifica un registro che contiene l’indirizzo di memoria utile

[RF]

Base e Indice: Si specifica una locazione di memoria alla quale aggiungere un offset

etichetta[i]

Il processore per accedere alla memoria centrale (RAM) utilizza due registri e tre flag

MAR (Memory Address Register) nel quale si scrive l’indirizzo di memoria da

leggere/scrivere

MDR (Memory Data Register) nel quale si scrivono/leggono i dati

Read asserito nel caso di lettura

Write asserito nel caso di scrittura

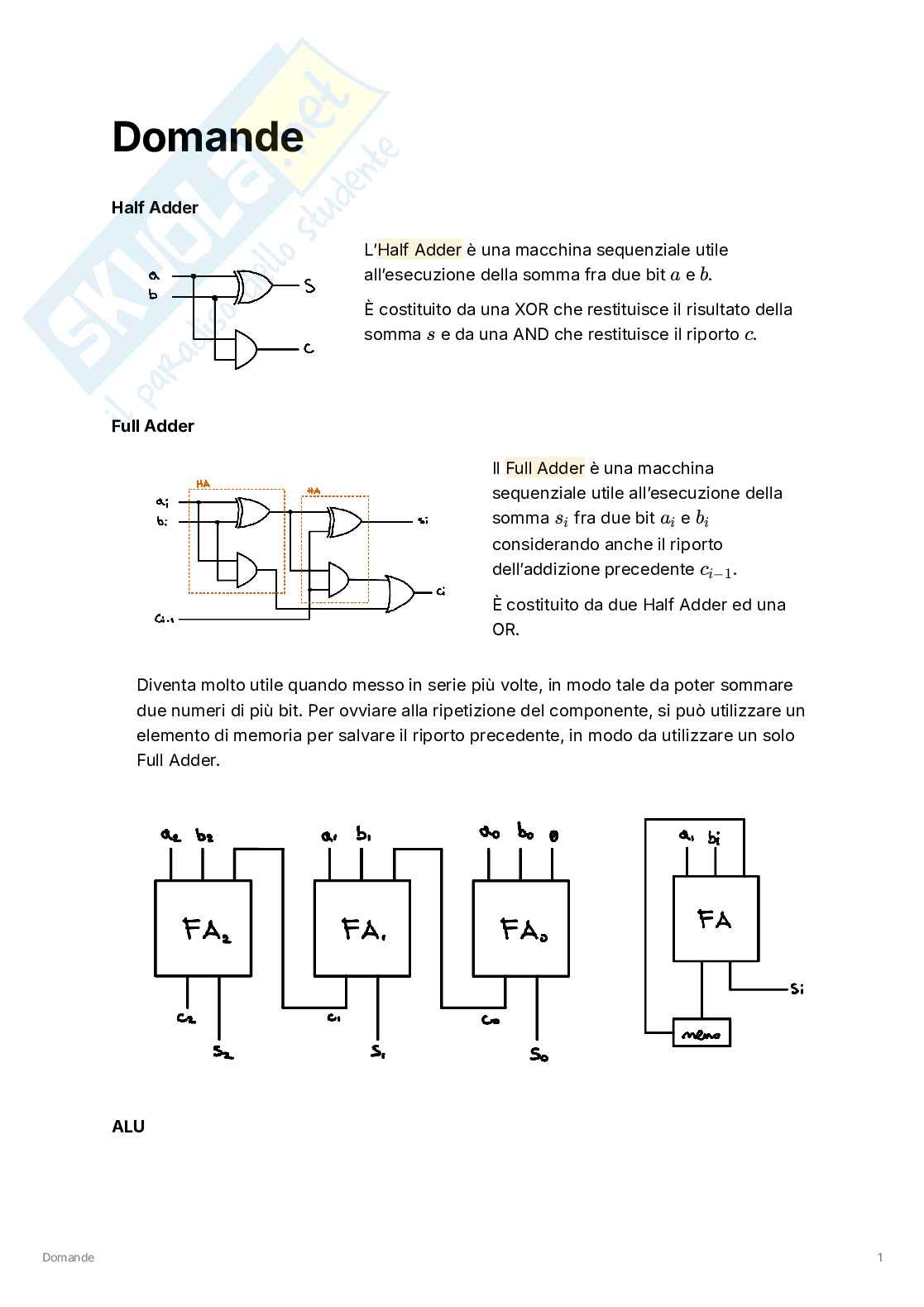

Domande 6
