Formulario di Elettrotecnica

CONNESSIONE IN SERIE DI BIPOLI

• stessa corrente ( i )
• v = v1 + v2
• serie = somma di tensioni

CONNESSIONE IN PARALLELO DI BIPOLI

• stessa tensione
• i = i1 + i2

LEGGE DI KIRCHHOFF DELLE CORRENTI

• N = numero di nodi

LEGGE DI KIRCHHOFF DELLE TENSIONI

• FORMULA PER RETI AD ANELLO
• Rete ad anello senza nodi propri e senza generatori di corrente
• Ricorda il segno: se il generatore rispetta la convenzione dei generatori, altrimenti

FORMULA DI MILLMAN

• Rete con soli due nodi propri ( M, N )
• La tensione tra i due nodi è data dalla seguente formula:

SERIE DI GENERATORI DI TENSIONE

PARALLELO DI GENERATORI DI CORRENTE

SERIE DI RESISTORI

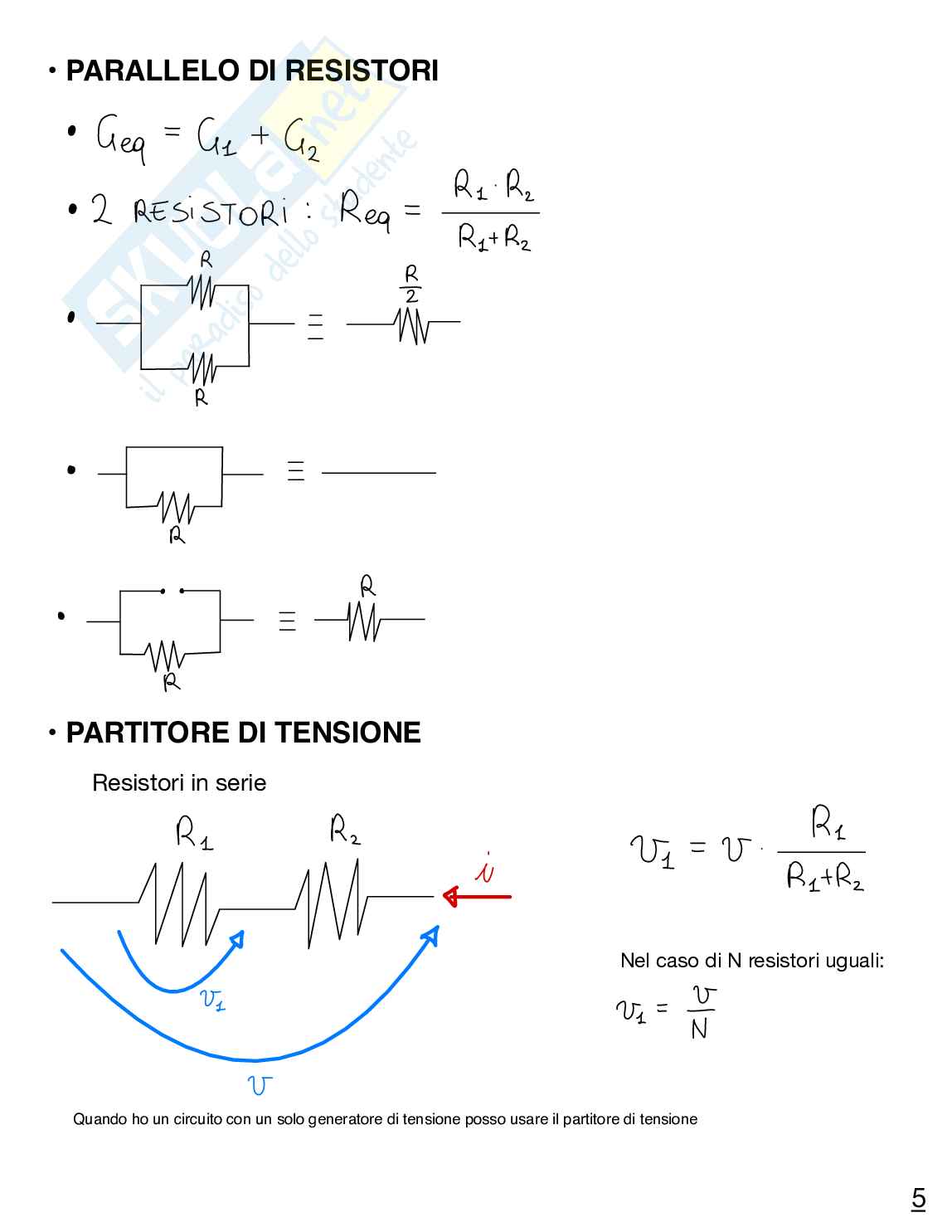

PARALLELO DI RESISTORI

PARTITORE DI TENSIONE

• Resistori in serie
• Nel caso di N resistori uguali:
• Quando ho un circuito con un solo generatore di tensione posso usare il partitore di tensione

PARTITORE DI CORRENTE

Resistori in parallelo

Nel caso di N resistori uguali:

• PARALLELO BIPOLO - GENERATORE DI TENSIONE
• Si può togliere il bipolo se le incognite sono esterne (nel bipolo non ci deve essere un generatore di tensione)
• SERIE BIPOLO - GENERATORE DI CORRENTE
• Si può togliere il bipolo se le incognite sono esterne (nel bipolo non ci deve essere un generatore)
• BIPOLO THEVENIN E BIPOLO NORTON
• parallelo tra resistore e serie Resistore e generatore di corrente generatore di tensione
• SONO EQUIVALENTI SE
• PRINCIPIO DI SOVRAPPOSIZIONE DEGLI EFFETTI
• Vale solo per le reti lineari
• SDOPPIAMENTO DI GENERATORI DI TENSIONE
• Ci permette di eliminare un nodo esempio:
• DISACCOPPIAMENTO DI GENERATORI DI TENSIONE
• Lo posso applicare anche al cortocircuito
• BIPOLI NON LINEARI
• INDUTTORE CONDENSATORE generatore termovariante
• TRANSITORI DEL PRIMO ORDINE interruttore
• Transitorio di v: (condensatore)
• Transitorio di i: (induttore)
