Fisica 2

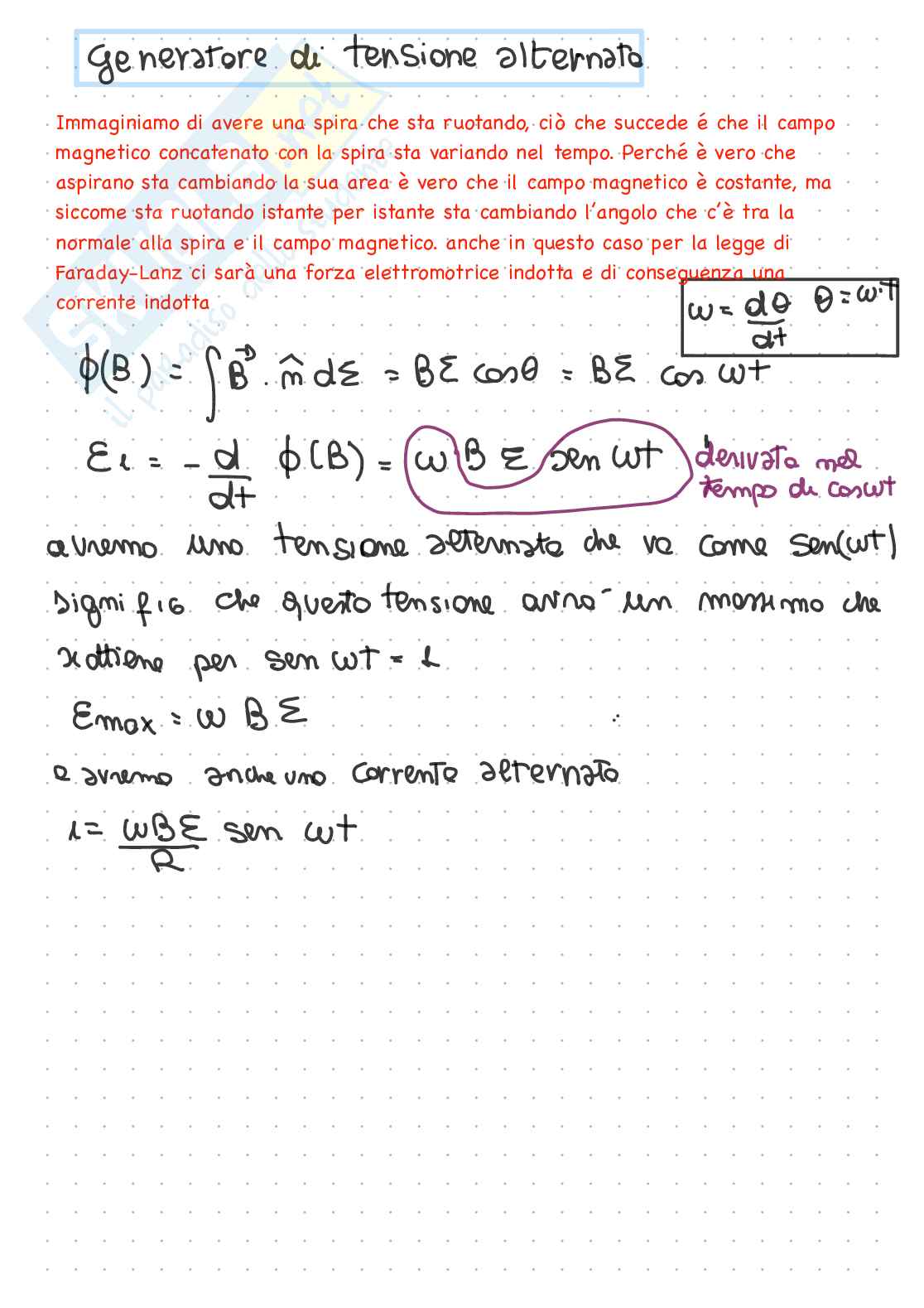

Immaginiamo di avere una spira che sta ruotando, ciò che succede é che il campo

magnetico concatenato con la spira sta variando nel tempo. Perché è vero che

aspirano sta cambiando la sua area è vero che il campo magnetico è costante, ma

siccome sta ruotando istante per istante sta cambiando l’angolo che c’è tra la

normale alla spira e il campo magnetico. anche in questo caso per la legge di

Faraday-Lanz ci sarà una forza elettromotrice indotta e di conseguenza una

corrente indotta

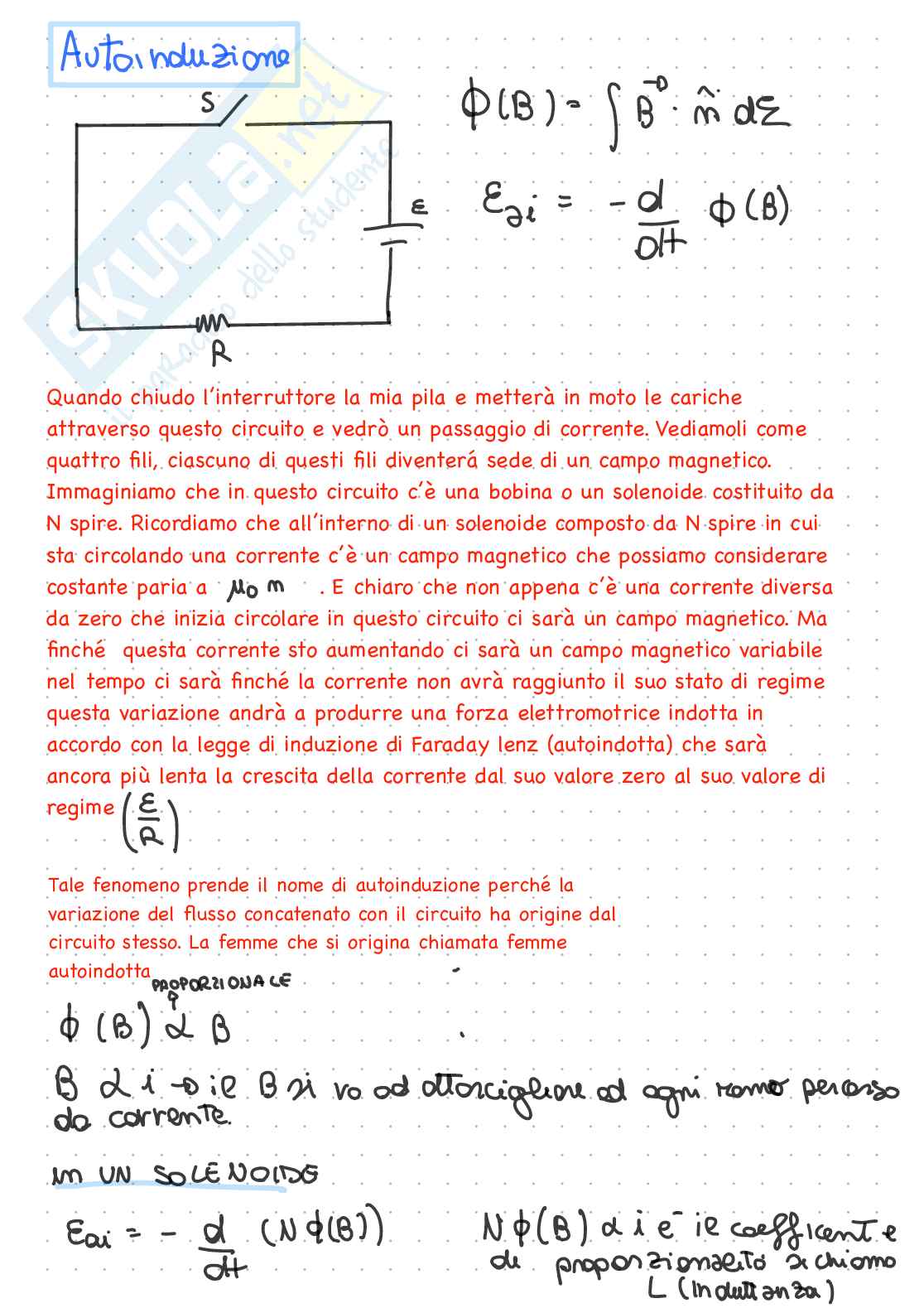

Quando chiudo l’interruttore la mia pila e metterà in moto le cariche

attraverso questo circuito e vedrò un passaggio di corrente. Vediamoli come

quattro fili, ciascuno di questi fili diventerá sede di un campo magnetico.

Immaginiamo che in questo circuito c’è una bobina o un solenoide costituito da

N spire. Ricordiamo che all’interno di un solenoide composto da N spire in cui

sta circolando una corrente c’è un campo magnetico che possiamo considerare

costante paria a . E chiaro che non appena c’è una corrente diversa

da zero che inizia circolare in questo circuito ci sarà un campo magnetico. Ma

finché questa corrente sto aumentando ci sarà un campo magnetico variabile

nel tempo ci sarà finché la corrente non avrà raggiunto il suo stato di regime

questa variazione andrà a produrre una forza elettromotrice indotta in

accordo con la legge di induzione di Faraday lenz (autoindotta) che sarà

ancora più lenta la crescita della corrente dal suo valore zero al suo valore di

regime

Tale fenomeno prende il nome di autoinduzione perché la

variazione del flusso concatenato con il circuito ha origine dal

circuito stesso. La femme che si origina chiamata femme

autoindotta Dobbiamo pensare

questa superficie ,

che verrà coperta

dalle linee di

campo magnetico,

rettangolini che

hanno altezza a e

base dr .

La pila cerca di mettere in moto delle cariche

quindi c’è una corrente che vorrebbe andare

rapidamente al suo valore di regime. Ma

finché non va a questo valore ci sarà una

corrente che sta crescendo nel tempo , quindi

ci sarà un campo magnetico che sta

crescendo nel tempo quindi ci sarà una

variazione di flusso , il circuito mi fa vedere

che siamo in presenza di un’induttanza quindi

devo tenere conto del fenomeno

dell’induzione nella fattispecie andiamo

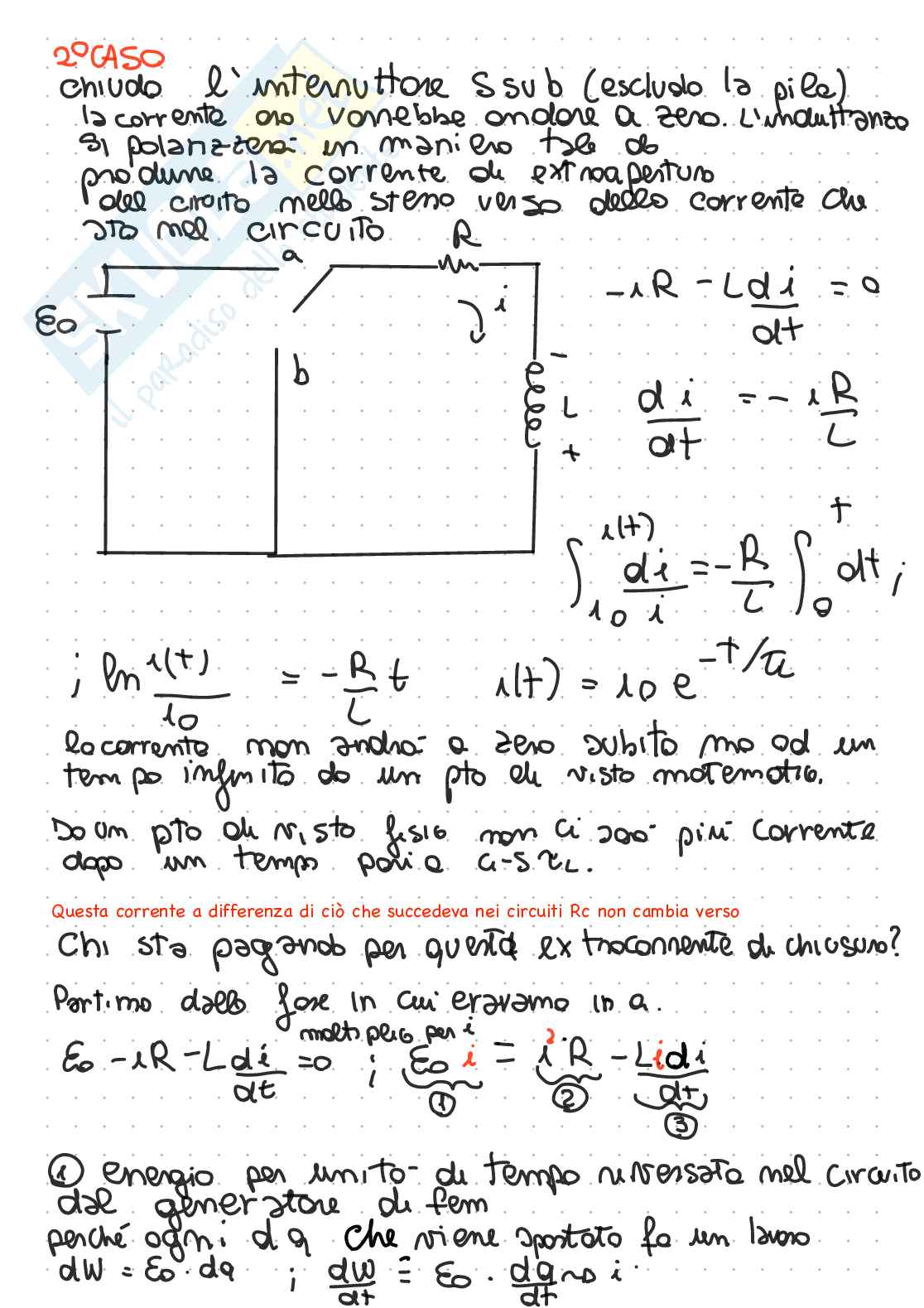

Questa corrente a differenza di ciò che succedeva nei circuiti Rc non cambia verso
