Esercitazione dimensionamento impianto di riscaldamento

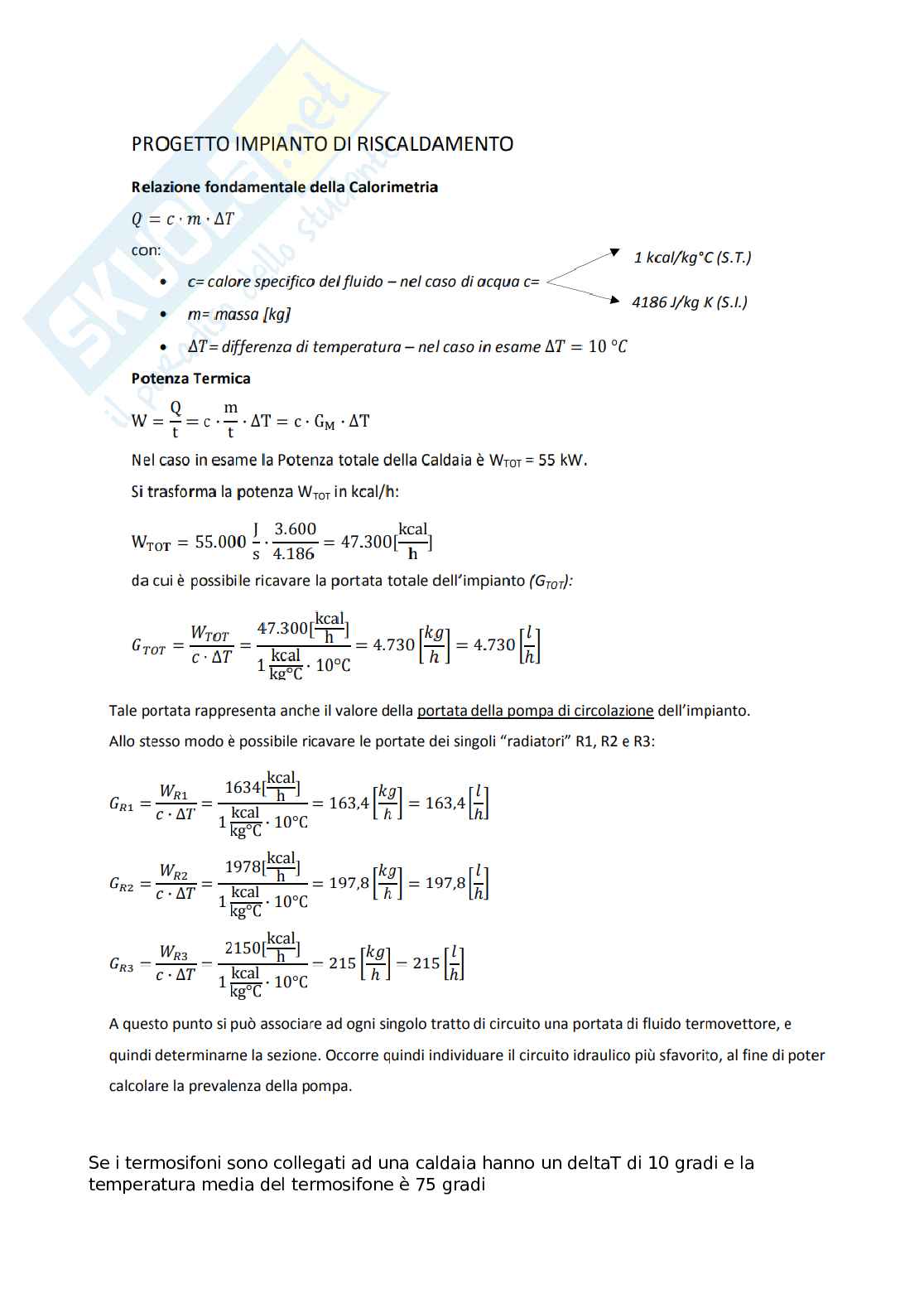

Se i termosifoni sono collegati ad una caldaia hanno un deltaT di 10 gradi e la

temperatura media del termosifone è 75 gradi

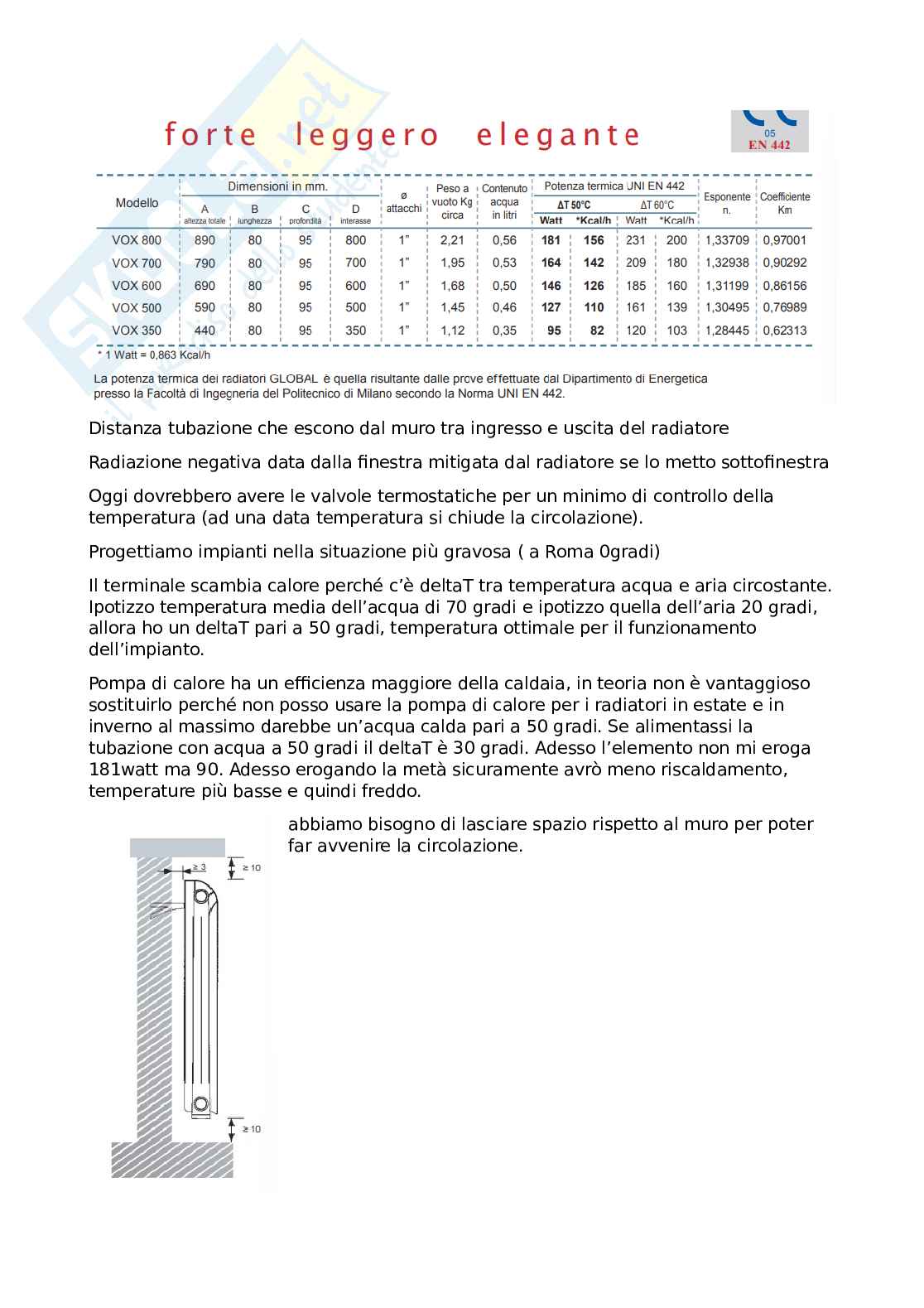

Distanza tubazione che escono dal muro tra ingresso e uscita del radiatore

Radiazione negativa data dalla finestra mitigata dal radiatore se lo metto sottofinestra

Oggi dovrebbero avere le valvole termostatiche per un minimo di controllo della

temperatura (ad una data temperatura si chiude la circolazione).

Progettiamo impianti nella situazione più gravosa ( a Roma 0gradi)

Il terminale scambia calore perché c’è deltaT tra temperatura acqua e aria circostante.

Ipotizzo temperatura media dell’acqua di 70 gradi e ipotizzo quella dell’aria 20 gradi,

allora ho un deltaT pari a 50 gradi, temperatura ottimale per il funzionamento

dell’impianto.

Pompa di calore ha un efficienza maggiore della caldaia, in teoria non è vantaggioso

sostituirlo perché non posso usare la pompa di calore per i radiatori in estate e in

inverno al massimo darebbe un’acqua calda pari a 50 gradi. Se alimentassi la

tubazione con acqua a 50 gradi il deltaT è 30 gradi. Adesso l’elemento non mi eroga

181watt ma 90. Adesso erogando la metà sicuramente avrò meno riscaldamento,

temperature più basse e quindi freddo.

abbiamo bisogno di lasciare spazio rispetto al muro per poter

far avvenire la circolazione.

La nostra caldaia ha una potenza totale di 55.000 watt che trasformo in kcal 47300



kcal/h

Tratto

AB

BC

CD 2356,4 l/h

DE 1616,8 l/h

EF 774 l/h

FG 576,2 l/h

GH 361,2 l/h

HI 163,4 L/H

*per quello in orizzontale sommo il tratto precedente alla somma delle portate verticali

date dai radiatori

Più bassa sarà la sezione del tubo maggiore sarà la velocità del fluido, la pompa dovrà

lavorare di più.

Se ho la portata G=4730 l/h lo divido per la velocità e ottengo una sezione da cui



posso trovare il diametro del tubo. Ovviamente non vengono prodotti tubi su misura

quindi devo fare riferimento a tubi commerciali, ho una serie di diametri scaglionati.

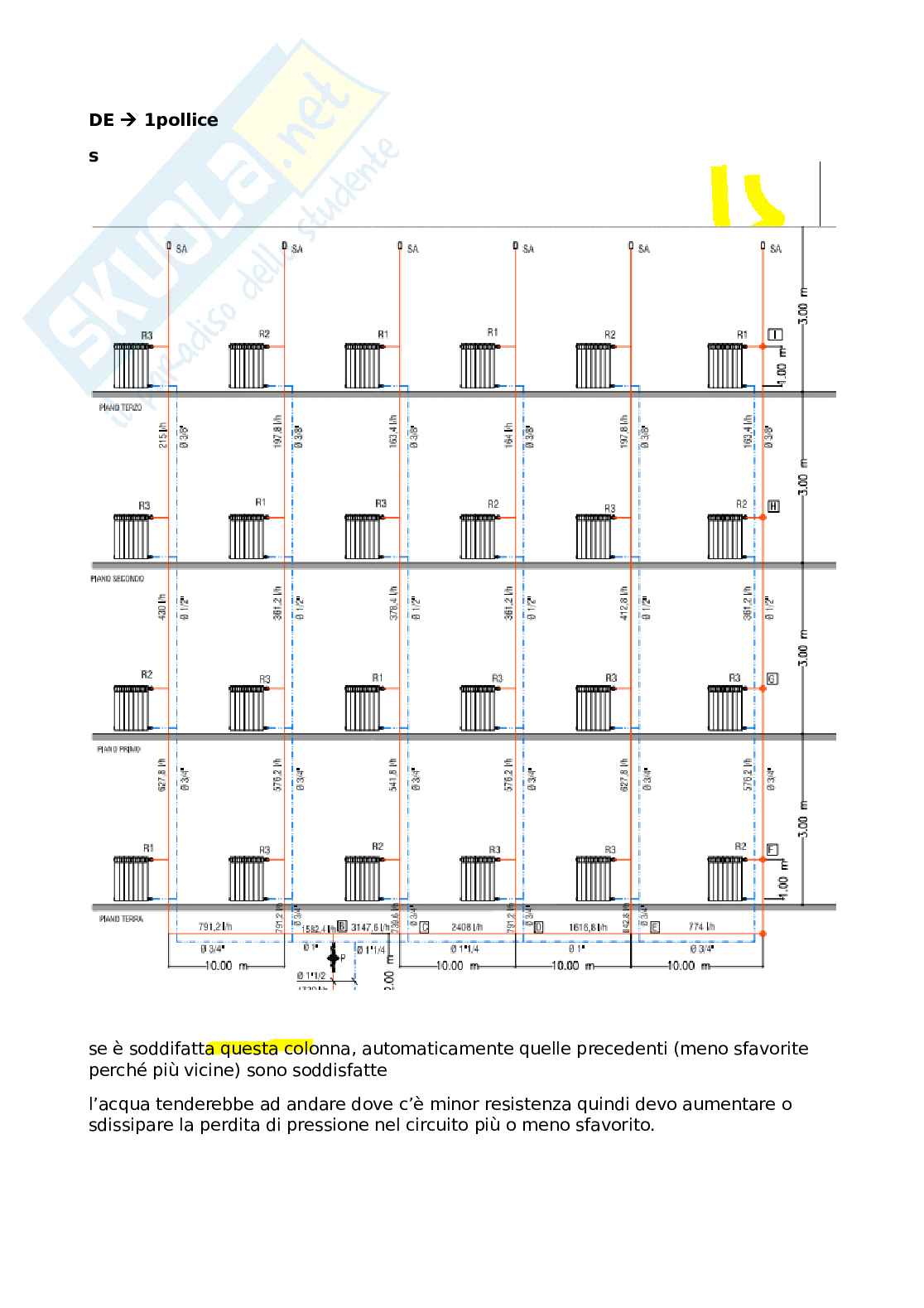

Se la differenza di pressione tra I e H è in grado di soddisfare l’esigenza termica di

questo radiatore a maggior ragione lo è quello inferiore che risulta sfavorito

Diametro espresso in pollice pollice= 2.54 cm

1

Se li ho in millimetri di solito viene messo sia interno che esterno così da capire lo

spessore delle tubazioni. Devo trovare una mediazione tra velocità e sezione e uso la

tecnica della perdita di carico costante. (perdita di pressione in realtà)

Per la perdita di carico costante dovremmo avere una perdita di pressione di 30 mm

c.a
